ClickHouse MergeTree引擎：从核心架构到三级索引实战

摘要

        MergeTree是ClickHouse最核心的存储引擎，采用列式存储+LSM-Tree架构设计，支持高效的数据写入、合并和查询。本文将全面解析MergeTree引擎的基础概念、数据流、核心架构、索引系统以及常见问题。

一、MergeTree引擎基础概念

1. 定义

MergeTree是ClickHouse中最高性能的存储引擎，专为大规模数据分析场景设计，具有以下核心特性：

特性分类	详细说明	技术价值
‌列式存储结构‌	数据按列而非按行存储，每列独立压缩	提升压缩率5-10倍，减少I/O消耗70%+
‌主键索引‌	稀疏索引设计（默认8192行粒度），支持ORDER BY键快速定位	使范围查询效率提升100倍+
‌自动数据分区‌	按PARTITION BY表达式自动划分数据目录	实现分区裁剪，减少90%+无关数据扫描
‌后台合并机制‌	异步合并小Parts为优化后的大Part（LSM-Tree架构）	写入吞吐量可达50MB/s，查询性能提升300%
‌衍生引擎变种‌	包括Replacing/Summing/Aggregating等7种变体	覆盖去重、预聚合等专项场景需求

2. 引擎家族图谱

引擎类型	主要变种	核心特性
基础变种	ReplacingMergeTree	支持数据去重
基础变种	SummingMergeTree	预聚合计算
基础变种	AggregatingMergeTree	高级聚合功能
分布式变种	ReplicatedMergeTree	支持数据副本
分布式变种	Distributed	分片集群支持

二、核心架构与数据流

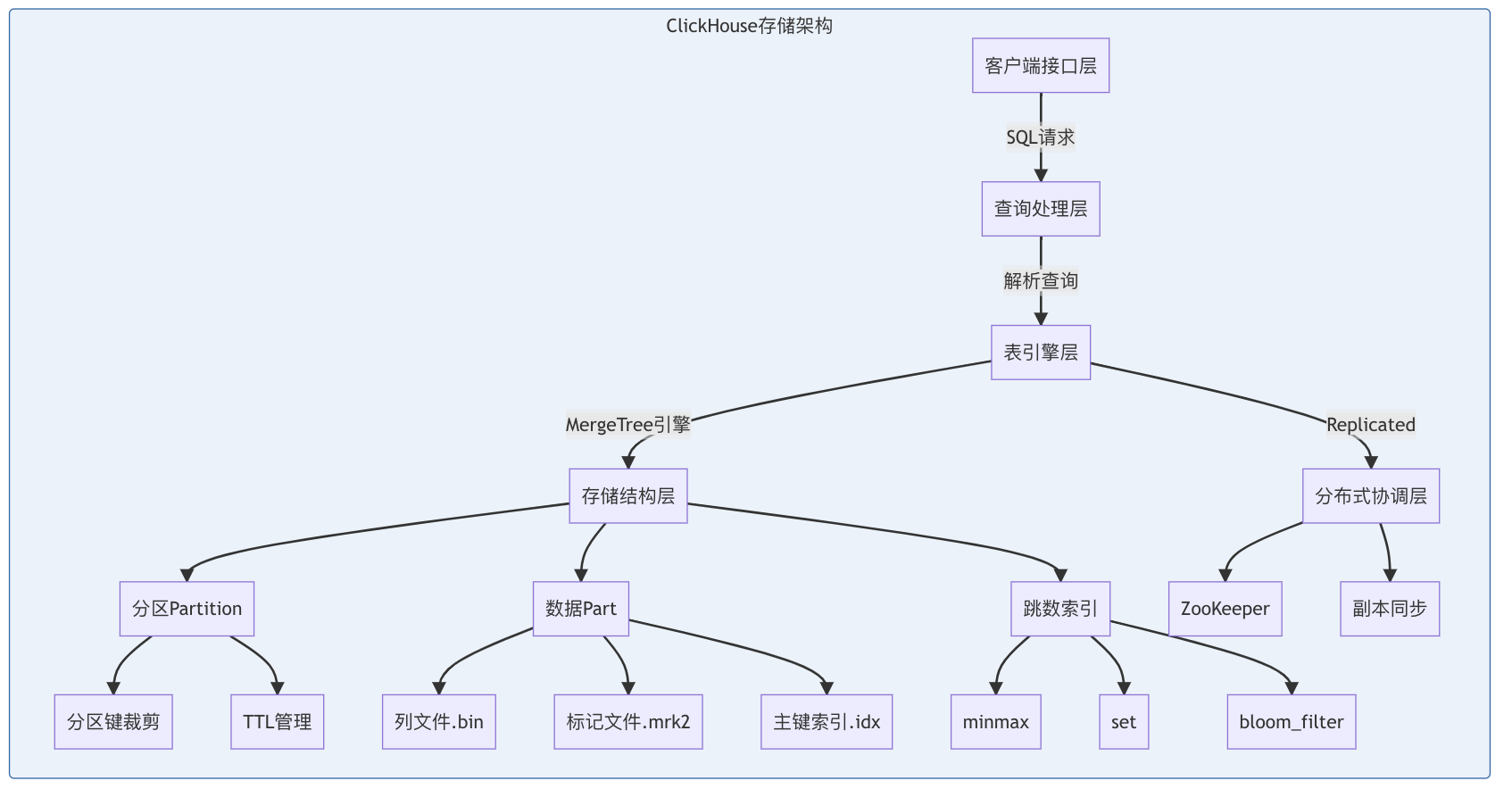

1. 存储架构分层图‌

‌关键说明‌：

• 分区(Partition)是数据物理隔离的最小单位，按分区键自动裁剪
• 每个Part包含列文件、标记文件和主键索引三要素
• 跳数索引通过minmax/set等算法加速查询

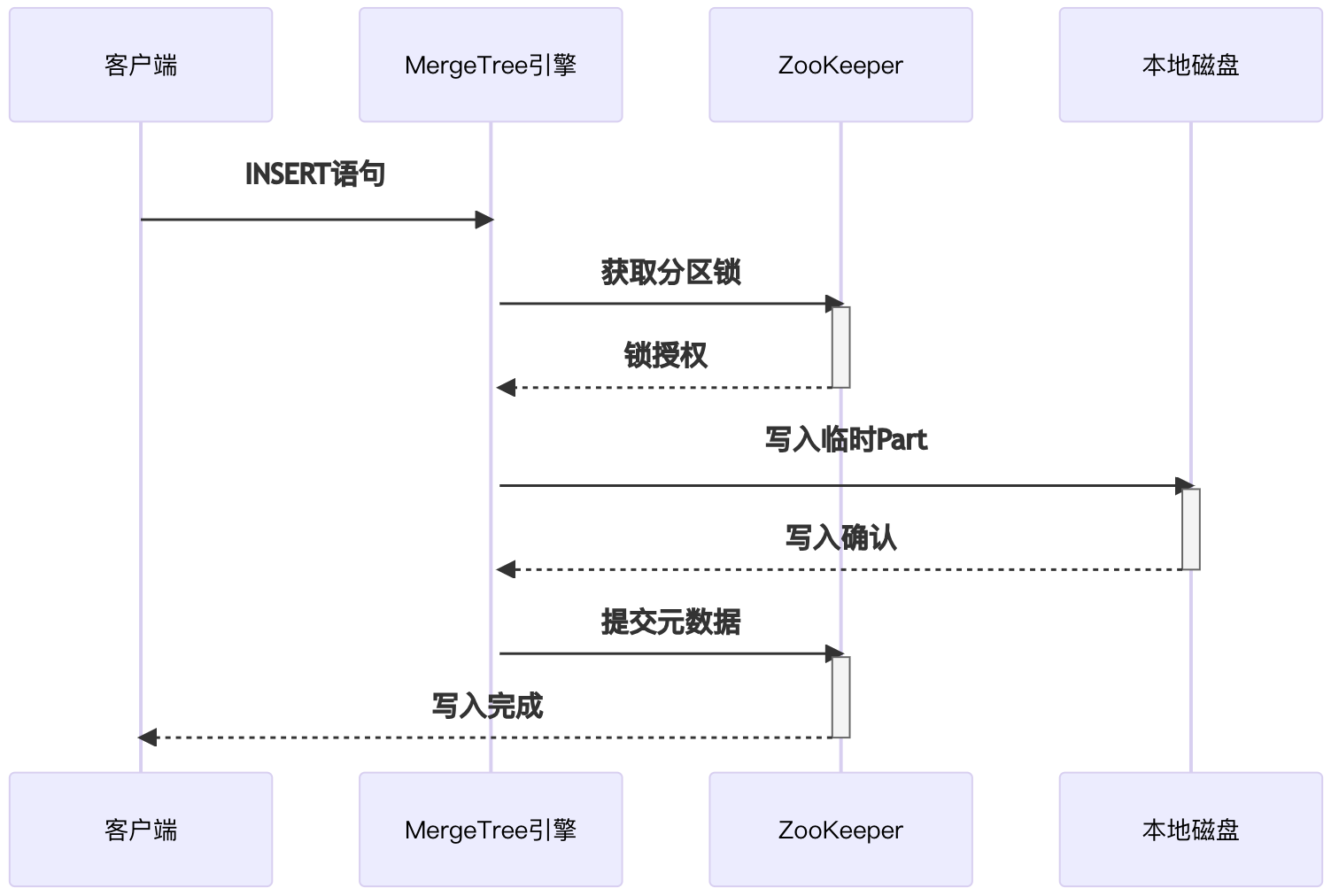

2. 数据写入时序图‌

‌关键说明‌：

• 采用两阶段提交保证分布式一致性
• 临时Part经后台合并转为正式Part
• 元数据变更通过ZooKeeper同步

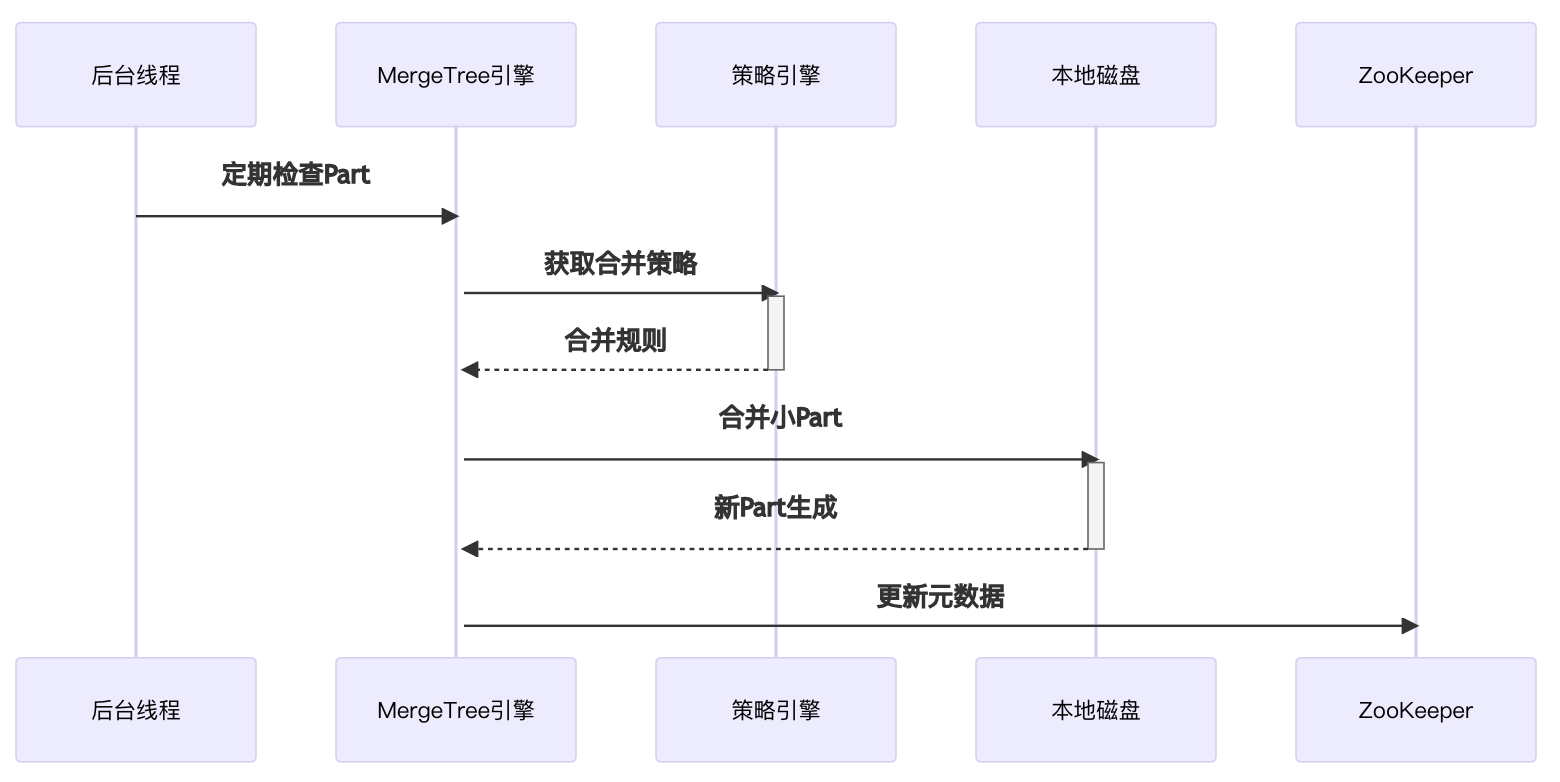

3. 后台合并流程时序图‌

‌

关键说明‌：

• 合并策略基于Part大小/数量自动触发
• 合并过程产生新Part并原子替换旧Part
• 后台线程默认10分钟执行一次

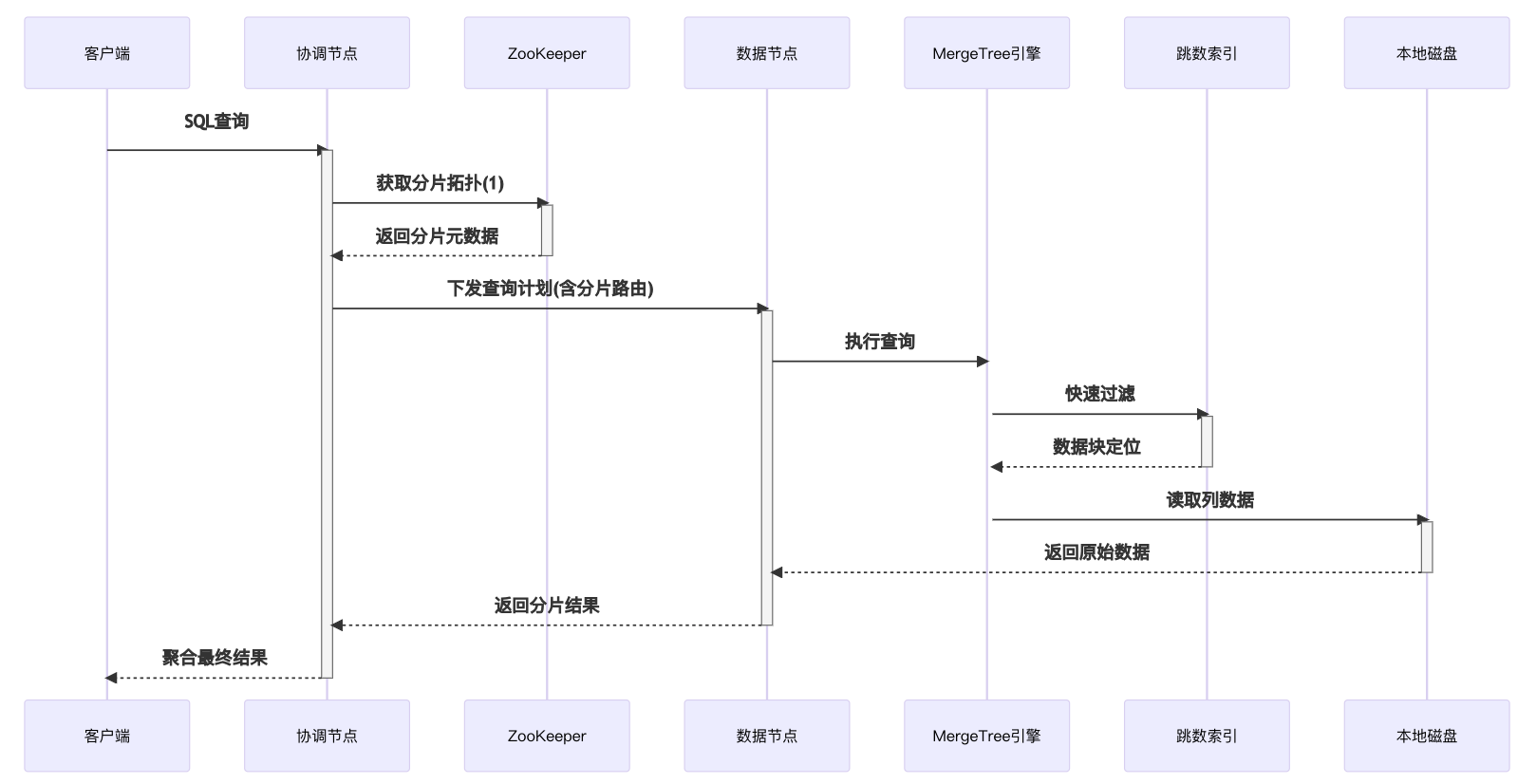

4. 数据查询时序图‌

‌

关键说明‌：

• 查询采用MPP并行处理模式
• 跳数索引实现"预过滤"优化
• 列存储实现按需读取

三、索引解析：三级索引协同工作原理‌

‌1. 三级索引体系架构图‌

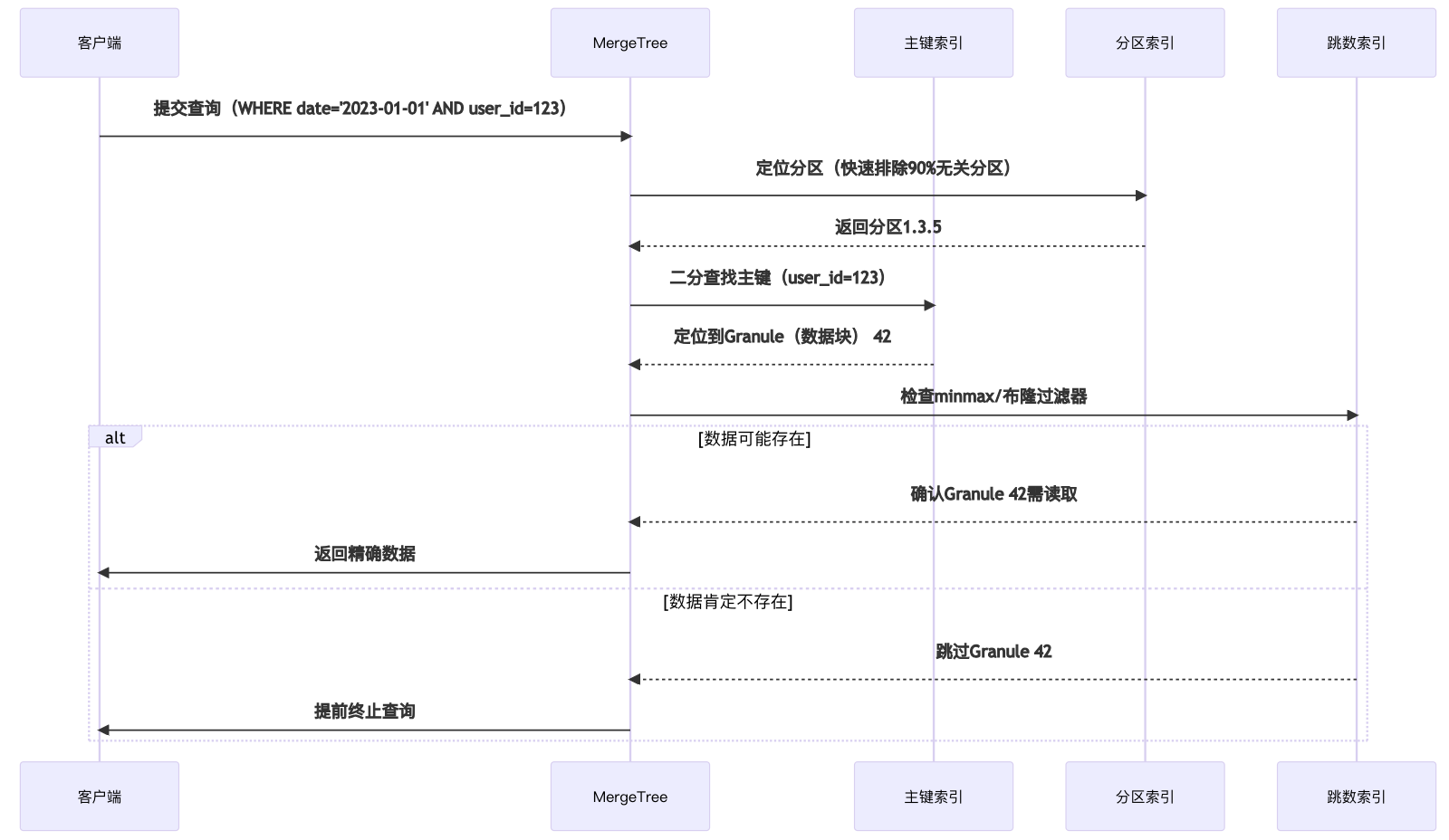

‌2. 索引功能对照表‌

‌索引类型‌	‌物理结构‌	‌触发条件‌	‌优化效果‌	‌项目案例‌
‌一级索引‌	内存中的稀疏索引	WHERE涉及PRIMARY KEY	减少99%数据扫描	用户画像查询从12s→0.3s
‌分区索引‌	分区目录元数据	WHERE涉及PARTITION BY列	大表查询速度提升8-10倍	日志分析按day分区后QPS提升430%
‌跳数索引‌	Granule级元数据	WHERE涉及普通列	减少I/O 30-70%（取决于索引类型）‌	商品搜索使用布隆过滤器降低60%IO

‌3. 协同工作深度解析‌

‌阶段一：分区裁剪（Partition Pruning）‌

# 分区表达式示例
partition_expr = "toYYYYMMDD(event_time)"
# 查询优化器自动转换为分区范围
WHERE event_time > '2023-01-01'
→ 转换为分区ID范围：20230101 ≤ partition_id ≤ 20231231

‌阶段二：主键定位（Primary Key Lookup）‌

// ClickHouse内核处理流程
1. 将WHERE user_id=123转为Mark Range(区间标记)
2. 通过稀疏索引定位到Granule（数据块） 42（假设每8192行一个Mark）
3. 仅加载对应Granule的列文件（.bin）

‌阶段三：跳数索引过滤（Skipping Index Filter）‌

‌索引类型‌	‌适用场景‌	‌项目配置‌	‌性能收益‌
minmax（极值索引）	数值范围查询	INDEX idx_price TYPE minmax GRANULARITY 3	减少45%读取量
bloom_filter（布隆过滤器）	IN/等值查询	INDEX idx_sku TYPE bloom_filter(0.025)	降低60%CPU开销

‌四、数据更新与删除策略深度解析

1. 核心设计理念

        ClickHouse采用LSM-Tree架构，其数据变更处理遵循"追加写入+后台合并"原则。与传统OLTP数据库不同，ClickHouse原生设计更侧重高性能分析而非高频单行变更，这导致其UPDATE/DELETE实现具有显著特殊性。

2. 实现原理

变更类型	实现方案	核心机制	适用场景
‌ 删除‌	状态标记法	增加_is_deleted字段(0/1)	需要保留历史记录的删除
	墓碑标记法	增加_sign字段(1/-1)	VersionedCollapsing场景
	轻量级删除	22.8+版本ALTER TABLE DELETE语法	物理删除需求
‌ 更新‌	版本覆盖法	ReplacingMergeTree+_version字段	通用更新场景
	聚合更新法	AggregatingMergeTree+状态函数	指标类数据更新
	增量合并法	CollapsingMergeTree+_sign字段	状态变更类更新

3. 技术实现方案案例

‌场景‌：电商商品数据实时新增/更新

实时管道最佳实践:

mysql binlog → Kafka → Flink实时ETL → ODS层 → DWD层（物化视图）

-- 1. 基础存储层（全量快照）
CREATE TABLE ods.products_snapshot
(product_id UInt64,product_name String,price Decimal(18,2),category_id UInt32,update_time DateTime,_version UInt64 MATERIALIZED toUnixTimestamp(update_time)
)
ENGINE = MergeTree()
ORDER BY (product_id);-- 2. DWD层（版本化视图）
CREATE MATERIALIZED VIEW dwd.products
ENGINE = ReplicatedReplacingMergeTree('/clickhouse/tables/{shard}/dwd_products', '{replica}', _version)
ORDER BY product_id
AS SELECTproduct_id,argMax(product_name, update_time) as product_name,argMax(price, update_time) as price,argMax(category_id, update_time) as category_id,max(update_time) as update_time,max(_version) as _version
FROM ods.products_snapshot
GROUP BY product_id;-- 3. 基础查询（获取最新商品版本）
SELECT product_id,product_name,price,category_id
FROM dwd.products FINAL
WHERE product_id = 123;

核心技术函数说明表

函数类别	关键函数	功能说明
‌状态函数‌	argMax/argMin	保留指定字段最新/最旧值
‌版本控制‌	toUnixTimestamp(now())	生成版本号
‌特殊引擎‌	ReplacingMergeTree	按版本自动去重

五、常见问题

1. 架构设计常见问题

• 如何选择排序键？推荐采用(ad_id, event_time)等双字段组合键
  • 优先选择低基数且高频过滤的字段
  • 避免过度使用Nullable类型‌
• 物化视图如何优化？
  • 配合物化视图可实现毫秒级分析‌
  • 建议按业务场景设计专用物化视图

2. 性能优化问题

• 分区策略优化：
  • 设置分区TTL可自动清理旧数据
  • 控制分区粒度在1-10GB/分区
• 索引优化：
  • 跳数索引可使查询性能提升
  • 合理设置max_parts_in_total参数‌

3. 工程实践问题

• 数据分层设计：
  • 通过DWD/DWS分层可降低查询复杂度
  • 建议基于原始底表构建轻聚合明细层(DWD)与指标服务层(DWS)
• 高并发支撑：
  • 分布式物化视图集群可支撑5000+ QPS高并发查询‌
  • 需考虑查询路由和负载均衡策略

六、总结
