硬件开发_基于STM32单片机的热水壶系统

news 2025/8/16 6:06:11

在这里插入图片描述

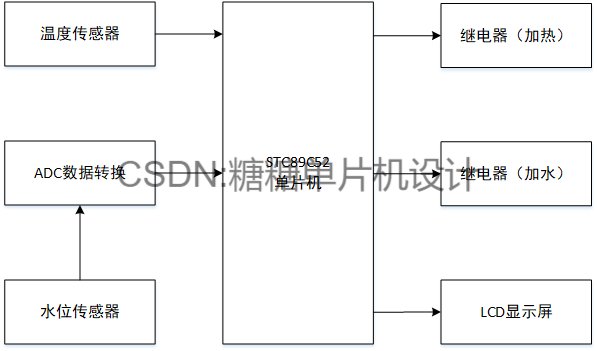

一.系统概述

智能热水壶系统的概述，具体功能及实现如下：
温度传感器检测：系统融入温度传感器，可实时监测目标的温度数据。
液位传感器采集：集成液位传感器，能精准采集目标液体的液位信息。
显示屏实时显示：系统运行时，显示屏会即时呈现温度和液位数据，方便用户实时监测。
温度控制：当温度检测值低于设定的温度阈值时，系统会自动开启加热功能，维持目标温度的稳定。
液位控制：当液位检测值低于设定阈值，系统会自动启动加水功能，保证目标液体不会过低。

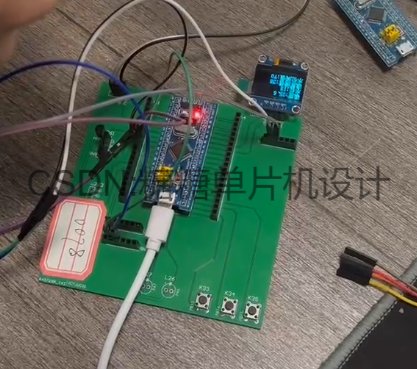

在这里插入图片描述

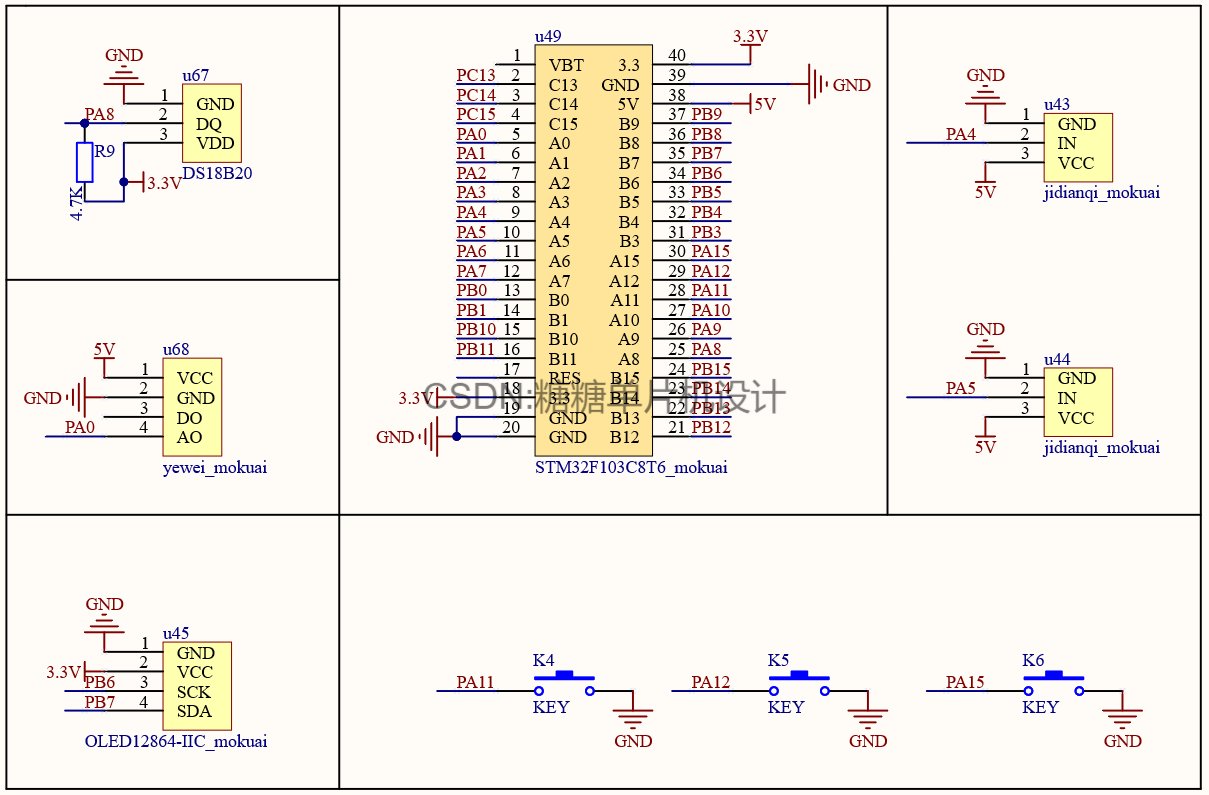

二.电路设计

电路图采用 Altium Designer 进行设计：
以 STM32F103C8T6 单片机作为系统主控，最小系统电路为整个电路的核心；
借助 DS18B20 完成温度检测，通过单总线与单片机实现数据通信；
采用铜制水位感应板的电阻式水位传感器，其模拟端与单片机的模拟输入端连接；
利用 LCD1602 进行数据显示，通过 8 位并行数据口与三个读写使能控制脚实现控制；
用继电器模拟加热和加水操作，将继电器的数据输出脚与单片机的 GPIO 脚相连。

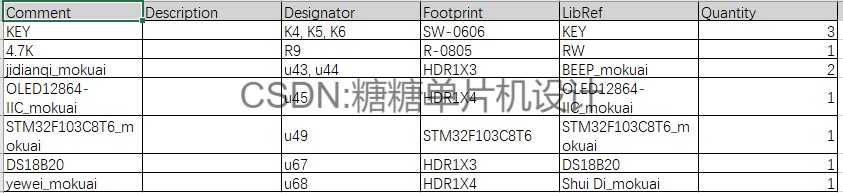

在这里插入图片描述

三.程序设计

#include “sys.h”
#include “delay.h”
#include “adc2.h”
#include “math.h”
#include “key.h”
#include “OLED_I2C.h”
#include “Control_Report_To_Police.h”

int main(void)
{
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
delay_init(); //延时函数初始化
Usart1_Init(115200);
KEY1_Init();
Led1_init();
Adc_Init();
Relay_init();
OLED_Init(); //OLED初始化
while(DS18B20_Init()){}
OLED_CLS(); //OLED清屏
OLED_ShowCN(32,2,0); //小常硬件
OLED_ShowCN(32+16,2,1);
OLED_ShowCN(32+32,2,2);
OLED_ShowCN(32+32+16,2,3);
delay_ms(100);
OLED_CLS();
// /显示汉字***/
OLED_ShowCN(0,0,10);
OLED_ShowCN(0+16,0,11);
OLED_ShowCN(0,2,40);
OLED_ShowCN(0+16,2,41);
OLED_ShowCN(0,4,10);
OLED_ShowCN(0+16,4,11);
OLED_ShowCN(32,4,42);
OLED_ShowCN(32+16,4,43);
OLED_ShowCN(0,6,40);
OLED_ShowCN(0+16,6,41);
OLED_ShowCN(32,6,42);
OLED_ShowCN(32+16,6,43);
