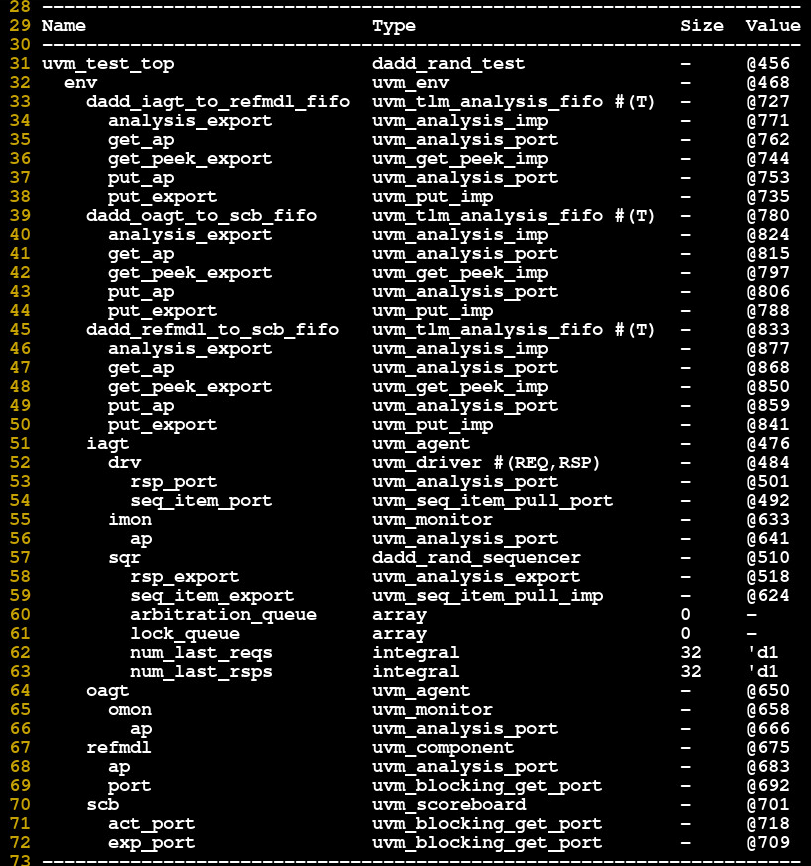

拓扑结构图解析

news 2025/8/14 7:45:20

类型：dadd_rand_test
角色：UVM 验证的顶层测试用例，是整个验证环境的 “启动入口”，负责实例化验证环境（dadd_environment）、序列（dadd_rand_sequence ，代码中已声明但图中未完整展开），并通过 main_phase 控制验证流程（如启动序列、管理仿真 objection ）。

类型：uvm_env（实际是 dadd_environment ，继承自 uvm_env ）
角色：验证子系统的容器，聚合并连接与 DUT 验证相关的核心组件（iagt、oagt、refmdl、scb 及 TLM FIFO ），使这些组件形成一个可复用的 “验证子系统”。

UVM 中 uvm_tlm_analysis_fifo #(T) 是 “线程安全的异步通信缓冲区”，用于解耦 “数据生产者” 和 “数据消费者”，避免因速度不匹配导致数据丢失。以下是 3 个 FIFO 的作用：

关联类型：传递 dadd_item 类型的事务
角色：连接 iagt（输入代理）与 refmdl（参考模型）
- 生产者：iagt.imonitor（通过 iagt.ap 端口写入数据）
- 消费者：refmdl（通过 refmdl.port 端口读取数据）
- 作用：将 iagt 采样的 DUT 输入数据，安全传递给 refmdl，让参考模型基于这些输入计算 “预期输出”。

关联类型：传递 dadd_item 类型的事务
角色：连接 oagt（输出代理）与 scb（计分板）
- 生产者：oagt.omonitor（通过 oagt.ap 端口写入数据）
- 消费者：scb（通过 scb.act_port 端口读取数据）
- 作用：将 oagt 采样的 DUT 实际输出数据，传递给 scb，用于和 “预期输出” 比对。

关联类型：传递 dadd_item 类型的事务
角色：连接 refmdl（参考模型）与 scb（计分板）
- 生产者：refmdl（通过 refmdl.ap 端口写入数据）
- 消费者：scb（通过 scb.exp_port 端口读取数据）
- 作用：将 refmdl 计算出的 预期输出数据，传递给 scb，用于和 “实际输出” 比对，判断验证是否通过。

角色：“激励执行者”，从 iagt.sqr（序列器）获取 dadd_item 事务，将其转换为 物理信号时序（如 clk、addr、data 等引脚信号），驱动 DUT 执行操作。
关键端口：
- rsp_port（uvm_analysis_port ）：可用于回传响应（若需双向通信，如读操作应答，代码中未完整体现时可能仅单向驱动）。
- seq_item_port（uvm_seq_item_pull_port ）：与 iagt.sqr.seq_item_export 连接，从序列器拉取 dadd_item 事务。

角色：“输入数据观察者”，直接从 DUT 输入接口采样真实信号（如 addr、data、data_en ），封装成 dadd_item 事务，通过 ap 端口发给 TLM FIFO（dadd_iagt_to_refmdl_fifo ），供 refmdl 做 “预期输出计算”。
关键端口：
- ap（uvm_analysis_port ）：向 dadd_iagt_to_refmdl_fifo.analysis_export 写入采样的 dadd_item 。

角色：“激励调度器”，仲裁来自 sequence（如 dadd_rand_sequence ）的 dadd_item 事务，按规则（如优先级、顺序）转发给 driver 执行。
关键端口：
- rsp_export（uvm_analysis_export ）：若需接收 driver 的响应，可通过此端口连接（代码未完整体现时可能闲置）。
- seq_item_export（uvm_seq_item_pull_imp ）：与 driver.seq_item_port 连接，向 driver 转发 sequence 生成的事务。
- arbitration_queue（array ）：存储待调度的 sequence_item 队列，由 sequencer 仲裁后转发。

角色：“输出数据观察者”，直接从 DUT 输出接口采样真实信号（如 dadd_out、dadd_out_en、dadd_out_addr ），封装成 dadd_item 事务，通过 ap 端口发给 TLM FIFO（dadd_oagt_to_scb_fifo ），供 scb（计分板）做 “实际输出比对”。
关键端口：
- ap（uvm_analysis_port ）：向 dadd_oagt_to_scb_fifo.analysis_export 写入采样的 dadd_item 。

类型：uvm_component（实际是 dadd_refmodel ，继承自 uvm_component ）
角色：“理想行为模拟器”，根据 iagt 采样的 “DUT 输入数据”（从 dadd_iagt_to_refmdl_fifo 读取），按照 设计文档预期的 DUT 逻辑（如数据加 1、协议转换等），计算出 “预期输出数据”，再通过 ap 端口发给 TLM FIFO（dadd_refmdl_to_scb_fifo ），供 scb 比对。
关键端口：
- ap（uvm_analysis_port ）：向 dadd_refmdl_to_scb_fifo.analysis_export 写入 “预期输出” 的 dadd_item 。
- port（uvm_blocking_get_port ）：从 dadd_iagt_to_refmdl_fifo.blocking_get_export 读取 “DUT 输入数据”，是 阻塞式读取（若无数据则等待，确保拿到数据后再计算）。

类型：uvm_component（实际是 dadd_scoreboard ，继承自 uvm_component ）
角色：“验证裁决者”，从两个 TLM FIFO 分别获取：
- dadd_oagt_to_scb_fifo 传递的 DUT 实际输出（来自 oagt.omonitor ）。
- dadd_refmdl_to_scb_fifo 传递的 参考模型预期输出（来自 refmdl ）。
  比对两者的 addr、data 等字段，判断 DUT 行为是否符合预期，输出 PASS/FAIL 结果（代码中逻辑需结合 main_phase 实现，此处从结构看是核心比对点）。
关键端口：
- act_port（uvm_blocking_get_port ）：从 dadd_oagt_to_scb_fifo.blocking_get_export 读取 DUT 实际输出 的 dadd_item ，阻塞式读取。
- exp_port（uvm_blocking_get_port ）：从 dadd_refmdl_to_scb_fifo.blocking_get_export 读取 参考模型预期输出 的 dadd_item ，阻塞式读取。

通过上述组件，完整的 “激励→采样→模拟→比对” 验证闭环如下：

激励注入：dadd_rand_sequence（序列）→ iagt.sqr（序列器）→ iagt.drv（驱动）→ DUT 输入接口。
输入采样：iagt.imon（输入监视器）→ 采样 DUT 输入 → 写入 dadd_iagt_to_refmdl_fifo → refmdl（参考模型）读取并计算 “预期输出”。
输出采样：oagt.omon（输出监视器）→ 采样 DUT 输出 → 写入 dadd_oagt_to_scb_fifo → scb（计分板）读取 “实际输出”。
预期输出传递：refmdl（参考模型）→ 计算 “预期输出” → 写入 dadd_refmdl_to_scb_fifo → scb（计分板）读取 “预期输出”。
比对裁决：scb（计分板）→ 比对 “实际输出” 与 “预期输出” → 输出验证结果（PASS/FAIL ）。
