在工业自动化领域，设备间的通信协议差异常常成为系统集成的技术瓶颈。以RFID读卡模块为例，当M8-11系列设备仅支持RS485接口，而现场PLC控制系统采用PROFINET协议时，如何实现数据无缝传输？RS485转PROFINET网关的出现，恰好成为破解这一难题的钥匙。

RS485是一种常见的串行通信标准，适用于中短距离数据传输，但其点对点特性限制了大规模组网能力。相比之下，PROFINET作为工业以太网协议，具备高速率、低延迟和拓扑灵活的优势，特别适合现代工厂的多设备协同场景。RS485转PROFINET网关设备如同翻译官，将RS485信号转换为PROFINET协议能识别的数据包，使原本语言不通的设备实现高效对话。例如，当M8-11读卡器通过RS485发送卡号信息时，网关会将其重新封装为PROFINET帧格式，通过工业以太网传输至西门子S7系列PLC。

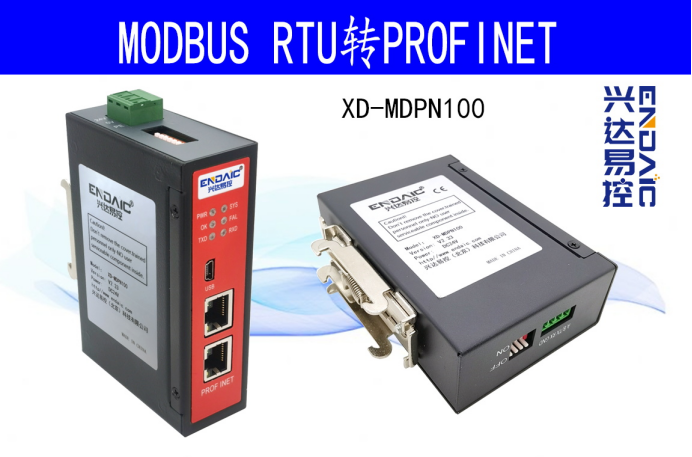

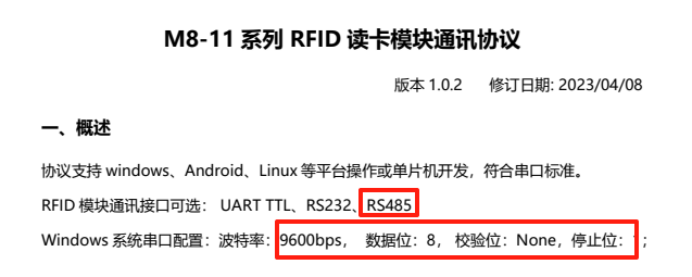

实际部署中，XD-MDPN100网关提供双路PROFINET接口，支持环网拓扑以增强系统可靠性。其独立隔离的RS485接口能有效抑制共模干扰，这对于电磁环境复杂的车间尤为重要。连接M8-11模块时，需注意终端电阻设置——当读卡器位于RS485总线末端时，应启用120Ω终端电阻以避免信号反射。这种设计好比高速公路的缓冲带，防止数据"追尾"造成的通信错误。波特率建议设置为9600bps，校验位配置为偶校验，这与多数工业级RFID设备的出厂设定匹配。

下面将详细介绍RS485转PROFINET网关配置流程与实现RFID读卡器 读卡模式

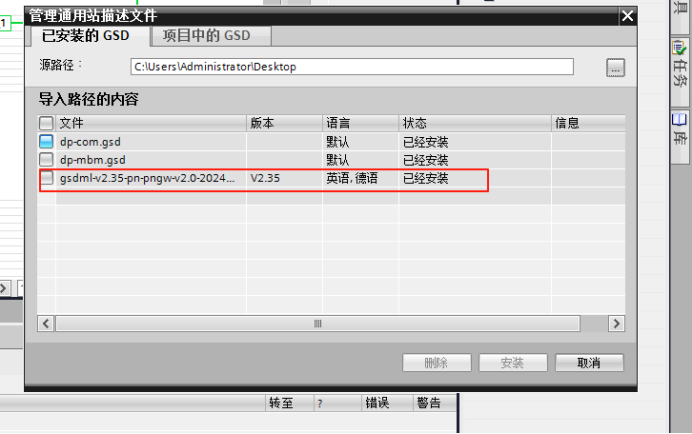

首先需要把RS485转PROFINET网关GSD文件导入到博图编程软件

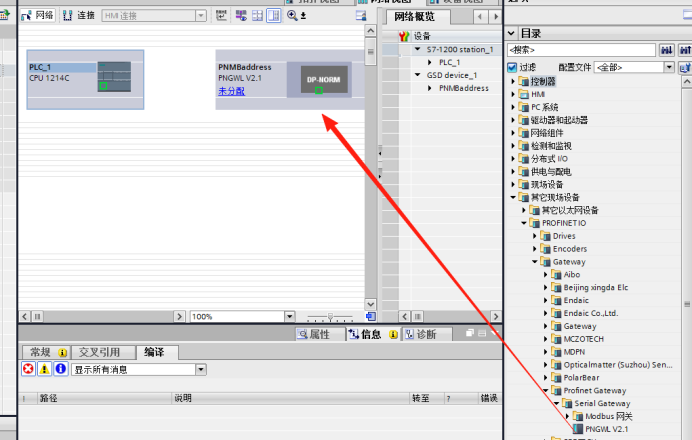

在右侧目录找到安装好的RS485转PROFINET网关驱动与plc进行组态

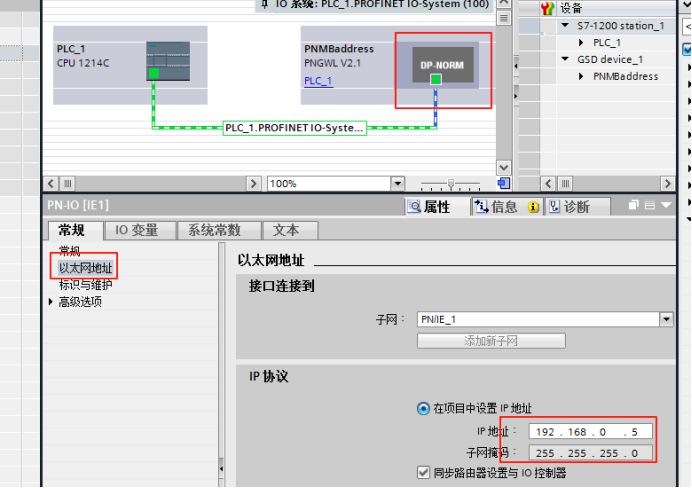

随后需要给RS485转PROFINET网关分配IP地址（必须要和plc，本机电脑IP在同一网段）

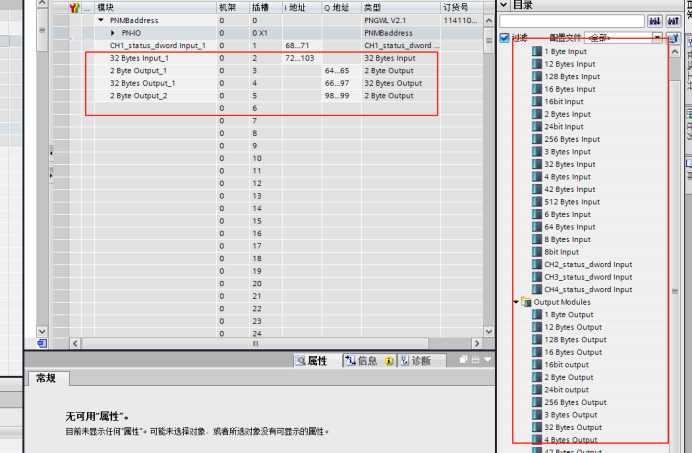

在设备视图添加输入输出指令到插槽

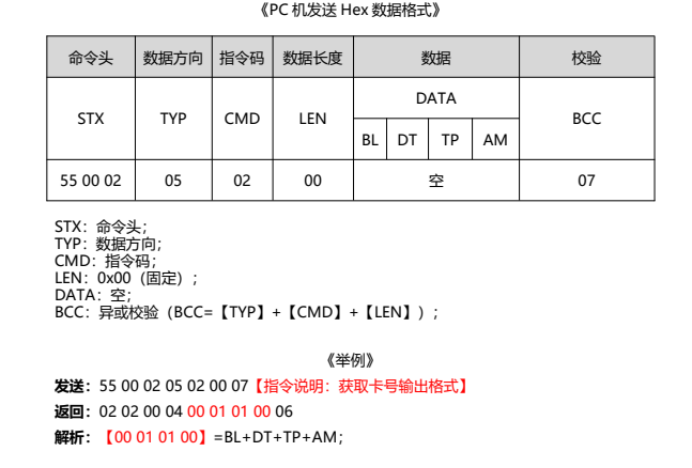

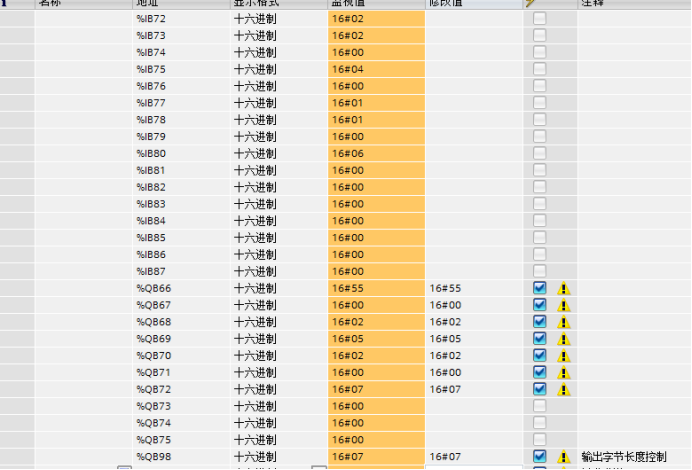

查看手册读取卡号命令格式后创建新监控表演示plc如何写入这条命令

随着工业4.0的深入推进，协议转换RS485转PROFINET网关正从单纯的连接器件进化为智能边缘节点。新一代设备已支持数据预处理功能，例如在RS485转PROFINET网关端直接完成卡号校验和黑名单过滤，显著减轻主控系统负担。这种架构演变，恰如从"传声筒"升级为"智能秘书"，让RFID系统的响应速度与可靠性同步跃升。
