openvela之内存管理
在嵌入式系统开发中，内存管理是核心模块之一，直接影响系统的性能、稳定性和资源利用率。openvela 作为一款面向嵌入式场景的操作系统，其内存管理模块针对不同硬件环境和应用需求进行了精心设计。本文将深入解析 openvela 内存管理模块的架构、核心功能及实现原理，帮助开发者更好地理解和使用这一模块。
一、内存管理模块概述
openvela 的内存管理模块代码集中在 nuttx/mm 目录下，通过多个子目录实现不同场景的内存管理逻辑：
mm_heap：通用堆分配器的基础逻辑；umm_heap：用户模式下的堆分配接口；kmm_heap：内核模式下的堆分配接口；mm_gran：颗粒分配器相关代码；shm：共享内存管理代码。
该模块的核心目标是提供高效、灵活的内存分配与释放机制，同时支持多种硬件环境（如 16-bit 寻址 MCU 和大内存系统）和运行模式（用户模式 / 内核模式）。
二、核心功能与设计
1. 标准内存管理函数
openvela 实现了一套与 stdlib.h 兼容的标准内存管理接口，遵循 IEEE Std 1003.1-2003 标准，包括：
标准接口：mm_malloc.c、mm_calloc.c、mm_realloc.c、mm_memalign.c、mm_free.c；
非标准接口：mm_zalloc.c（分配并清零内存）、mm_mallinfo.c（内存信息查询）；
内部接口：mm_initialize.c（初始化）、mm_lock.c（锁管理）。
这些接口不仅提供了与标准库一致的使用体验，还针对嵌入式场景做了优化，例如支持多堆实例管理、内存对齐控制等。
2. 两种内存模型：适配不同硬件环境
openvela 支持两种内存模型，可根据硬件能力自动适配或通过配置强制启用：
| 内存模型 | 适用场景 | 堆大小限制 | 分配开销 | 对齐要求 |
|---|---|---|---|---|
| 小内存模型 | 16-bit 寻址 MCU，或通过 CONFIG_MM_SMALL 强制启用 | 最大 64KB | 4 字节 | 4 字节对齐 |
| 大内存模型 | 支持 4GB 以内堆大小的系统 | 最大 4GB | 8 字节 | 8 字节对齐 |
小内存模型适用于资源受限的 16 位 MCU，而大内存模型通过可变长分配器实现，满足更高内存需求的场景。
3. 堆分配的多实例管理
openvela 支持管理多个堆实例，每个堆通过 struct mm_heap_s 结构体描述（定义于 include/nuttx/mm/mm.h）。堆的创建与使用流程如下：
步骤 1：静态分配堆结构
#include <nuttx/mm/mm.h>
static struct mm_heap_s g_myheap; // 定义堆实例
步骤 2：初始化堆
mm_initialize(&g_myheap, myheap_start, myheap_size); // 传入起始地址和大小
步骤 3：使用堆进行内存操作
void *ptr = mm_malloc(&g_myheap, size); // 分配内存
mm_free(&g_myheap, ptr); // 释放内存
标准库中的 malloc()、free() 等函数底层均基于上述接口实现，默认使用全局堆实例。

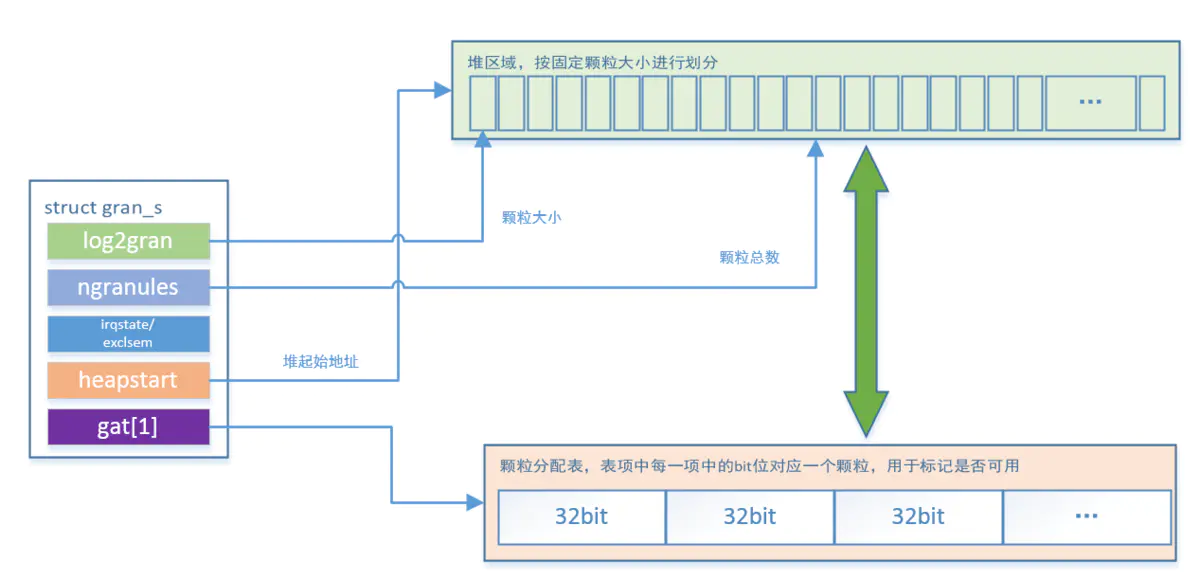

4. 颗粒分配器：固定大小块的高效管理
颗粒分配器（位于 mm_gran 目录）用于以固定大小块分配内存，适用于 DMA 内存对齐、页分配等场景，其核心特点是支持地址边界对齐和高效的块管理。
关键设计
- 颗粒大小：通过
log2gran配置（如log2gran=6表示颗粒大小为 64 字节）； - 对齐要求：通过
log2align配置（如log2align=4表示 16 字节对齐）； - 分配表（GAT）：用 32 位字数组标记颗粒状态（0 为空闲，1 为已分配）。
使用流程示例（DMA 内存管理）
- 定义 DMA 堆并定位到特定区域：
FAR uint32_t g_dmaheap[DMAHEAP_SIZE] __attribute__((section(.dmaheap))); // 绑定到 .dmaheap 段
- 初始化颗粒分配器：
GRAN_HANDLE handle = gran_initialize(g_dmaheap, DMAHEAP_SIZE, 6, 4); // 64字节颗粒，16字节对齐
- 分配与释放内存：
FAR uint8_t *dma_memory = (FAR uint8_t *)gran_alloc(handle, 47); // 分配47字节（实际占用1个64字节颗粒）
gran_free(handle, dma_memory); // 释放内存
5. 共享内存管理：内核与用户空间的数据交互
当 openvela 以内核模式（CONFIG_BUILD_KERNEL=y）编译时，支持共享内存（位于 mm/shm 目录），用于实现特权内核空间与非特权用户空间的内存共享。
核心数据结构
struct shm_info_s：管理所有共享内存区域的集合；struct shm_region_s：描述单个共享内存区域（包含键值、物理页列表等）；struct shmid_ds：存储区域权限、大小、进程 ID 等元信息。
核心接口
shmget()：创建或获取共享内存区域；shmat()：将共享内存附加到进程地址空间；shmdt()：从进程地址空间分离共享内存；shmctl()：执行控制操作（如删除区域、查询信息）。
三、内存分配与释放的底层原理
- 堆分配（mm_malloc）流程
- 大小调整：对申请大小进行对齐处理，并计算对应的
mm_nodelist索引（基于 2 的幂次划分）； - 查找空闲块：在对应链表中找第一个大于等于申请大小的块；
- 分割块：若找到的块过大，分割为 “申请部分” 和 “剩余部分”，剩余部分重新加入空闲链表；
标记分配：设置块描述符的MM_ALLOC_BIT位为 1。
- 大小调整：对申请大小进行对齐处理，并计算对应的
- 堆释放（mm_free）流程
- 定位块描述符：从用户地址减去头部偏移量获取块信息；
- 标记空闲：清除 MM_ALLOC_BIT 位；
- 合并相邻块：检查前后块是否空闲，合并为更大的块后插入对应空闲链表。
- 颗粒分配（gran_alloc）流程
- 计算所需颗粒数：根据申请大小计算需要的连续颗粒数量；
- 查找连续空闲颗粒：遍历 GAT 找到足够大的连续区域；
- 更新 GAT：对目标区域置位（标记为已分配）。
四、总结
openvela 内存管理模块通过分层设计实现了对不同硬件环境和应用场景的支持：
- 小 / 大内存模型适配 16 位 MCU 到 32/64 位系统；
- 多堆实例管理满足复杂场景的内存隔离需求；
- 颗粒分配器为 DMA、页管理等提供高效的固定块分配；
- 共享内存机制支持内核与用户空间的安全数据交互。
无论是资源受限的嵌入式设备，还是需要大内存管理的场景，openvela 内存管理模块都能通过灵活的配置和高效的算法，平衡性能与资源利用率。
如需深入学习，可参考源码目录 nuttx/mm 及配置文件 Kconfig，根据具体硬件需求进行定制化配置。
