基于STM32+FPGA工业打印机运动控制卡的核心解决方案
以下是工业打印机运动控制卡的核心解决方案：
一、核心需求与技术方案
- 多轴协同控制

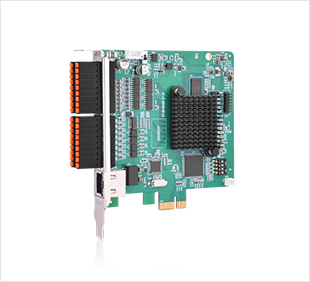

采用PCIe接口EtherCAT总线控制卡，支持6通道独立EtherCAT主站，实现254轴同步控制。通过共享内存核间交互技术，指令响应速度达2-3μs，较传统方案提升10-100倍4。 - 视觉飞拍定位

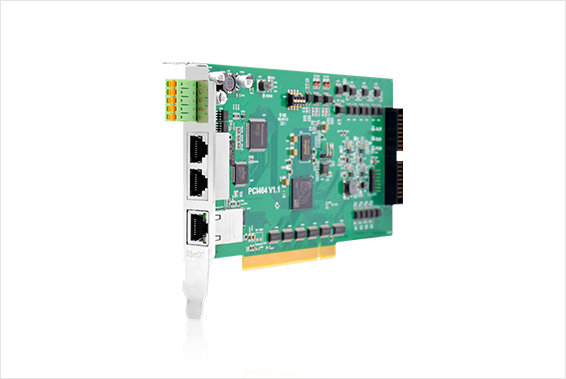

PCIE464M控制卡触发工业相机高速飞拍，结合第三方视觉系统完成亚像素级位置纠偏，避免设备停顿。相比传统定拍方案，生产效率提升12%以上5。 - 抗干扰设计
总线冗余架构确保非故障从站持续通信，IP67防护等级对抗工业粉尘环境，支持7×24小时连续运行34。
二、关键性能指标
| 参数 | 要求 | 代表方案 |
|---|---|---|
| 插补精度 | ≤±0.005mm（螺旋插补） | |
| 脉冲频率 | MHz级 | 激光雕刻应用3 |
| 响应延迟 | <1ms（视觉定位） | EtherCAT总线方案3 |
| 轴扩展能力 | 单卡支持256轴 |
三、选型建议
- 接口兼容性
优先选择PCIe/千兆以太网混合架构，预留30%硬件扩展余量，避免多轴系统升级瓶颈3。 - 算法适配
- 精密印刷：需螺旋插补（误差±0.005mm）及多级运动缓冲3
- 大幅面设备：推荐五轴联动插补
- 国产替代方案
2025年重大工程国产化率要求达75%，兆易创新MCU方案，成本较进口DSP方案低40%3。
四、技术趋势
- 协议升级：2025年EtherCAT渗透率超65%，支持OPC UA标准的TSN网络将成主流3。
- 智能化：30%厂商集成深度学习算法（如大族激光六轴卡调试周期缩70%）3。
- 模块化设计：硬件标准化+算法定制化，缩短30%开发周期3。
