实验-静态路由

实验-静态路由

  • 一、实验器材
  • 二、网络资源
  • 三、实验步骤
    • 3.1、两个路由器先打通
    • 3.2、三个路由器打通
  • 四、总结

一、实验器材

3个路由器、3个PC

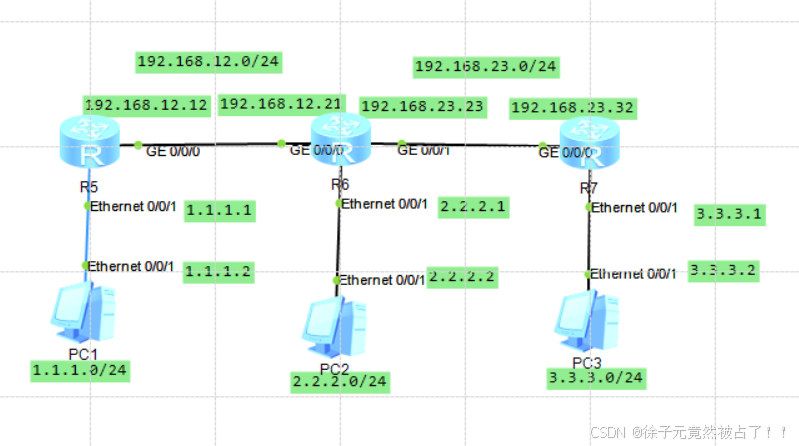

二、网络资源

在这里插入图片描述
注意:路由器的接口有用到GE和Ethernet,注意区别

三、实验步骤

3.1、两个路由器先打通

PC配置地址,省略

R5的配置

sys # 进入系统int e0/0/1
ip address 1.1.1.1 24
quitint g0/0/0
ip address 192.168.12.12 24
quitip route-static 2.2.2.0 24 192.168.12.21

R6的配置

sys # 进入系统int e0/0/1
ip address 1.1.1.1 24
quitint g0/0/0
ip address 192.168.12.21 24
quitip route-static 1.1.1.0 24 192.168.12.12

此时已经配置好了,用PC1可以ping通PC2

3.2、三个路由器打通

参考了3.1章节,你发现相邻的路由器和PC都可以ping通,但是间隔的路由器还是不通,这是因为R5到R7没有路由,需要告诉R5到R7,到R6的端口就好

R5的配置

sys # 进入系统
ip route-static 3.3.3.0 24 192.168.12.21

R7的配置

sys # 进入系统
ip route-static 1.1.1.0 24 192.168.23.23

完成

四、总结

以上就是静态路由的实验,需要明确出接口怎么选择,不要选错。路由一定要确定清楚再写,不清楚不理解一定不要配置。
