OCP NIC 3.0 Ethernet的multiroot complex和multi host complex的区别

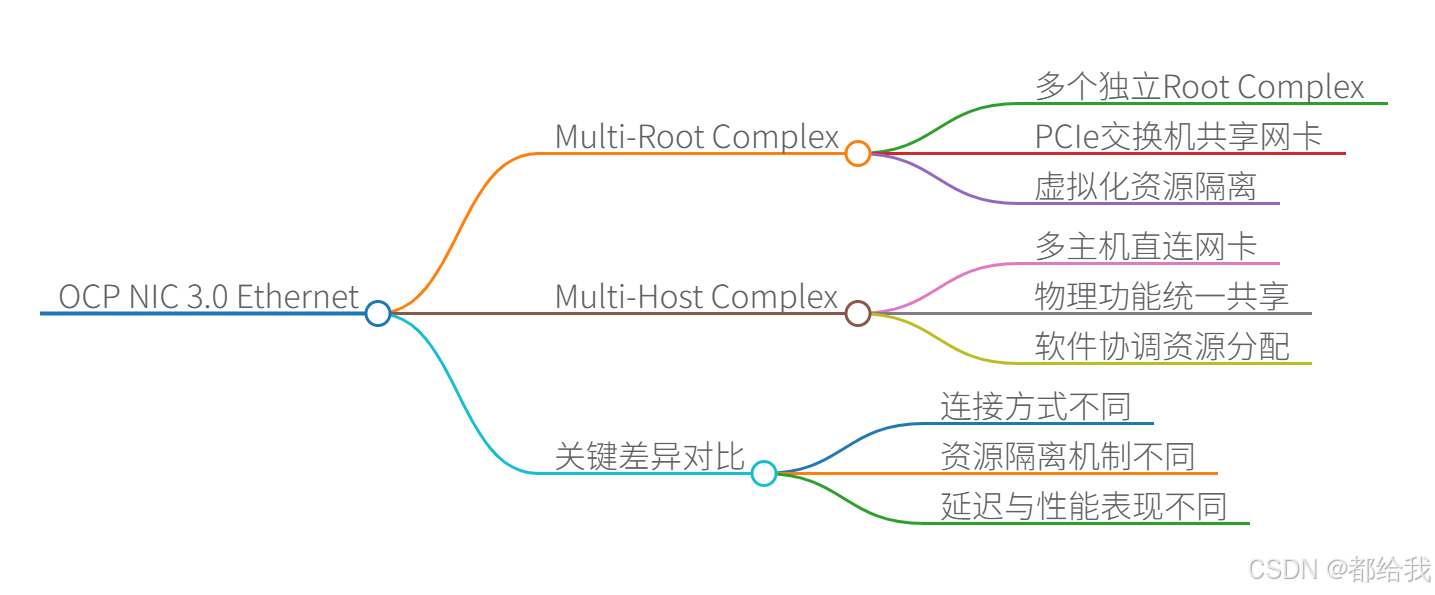

在OCP NIC 3.0 Ethernet规范中，Multi-Root Complex和Multi-Host Complex是两种不同的多主机连接架构，核心区别在于PCIe拓扑结构、资源共享粒度及管理方式：
1. Multi-Root Complex (MRC)
- 架构核心：
多个独立的Root Complex（RC）通过PCIe交换机共享同一张物理网卡（NIC）。每个RC代表一个独立的主机系统（如服务器节点）。 - 资源共享：
通过SR-IOV（Single Root I/O Virtualization）技术实现虚拟化。物理网卡划分为多个Virtual Function (VF)，每个VF直接分配给一个主机，实现硬件级隔离。 - 数据路径：
主机直接访问其专属VF，数据流无需Hypervisor干预，延迟极低。 - 适用场景：
虚拟化环境（如云服务器），需为不同租户或VM提供隔离的网卡资源。 - 拓扑示例：
主机1 (RC1) ──┐ 主机2 (RC2) ──├─ PCIe交换机 ── 物理NIC (PF + VF1, VF2...) 主机3 (RC3) ──┘
2. Multi-Host Complex (MHC)
- 架构核心：
多个主机通过物理链路直连到同一张网卡。网卡作为PCIe端点设备，同时被所有主机直接识别。 - 资源共享：
主机直接共享整张物理网卡（Physical Function, PF）。需依赖软件（如驱动或OS）协调资源分配和冲突避免。 - 数据路径：
主机通过地址空间映射访问网卡寄存器，需软件仲裁避免竞争。 - 适用场景：
高性能计算（HPC）或存储集群，主机需平等共享高带宽网卡（如RDMA场景）。 - 拓扑示例：
主机1 ──┐ 主机2 ──├─ 物理NIC (单PF) 主机3 ──┘
关键差异总结
| 特性 | Multi-Root Complex (MRC) | Multi-Host Complex (MHC) |
|---|---|---|
| 连接方式 | 通过PCIe交换机连接 | 主机直连网卡物理接口 |
| 资源隔离 | 硬件级隔离（VF） | 软件协调共享（PF） |
| 延迟 | 极低（直接VF访问） | 较高（需软件仲裁） |
| 典型技术 | SR-IOV, PCIe虚拟化 | PCIe多主机协议, 地址映射 |
| 适用场景 | 虚拟化云环境 | HPC/RDMA集群 |
为何选择MRC或MHC？
- MRC优势：
安全隔离性强，适合多租户；VF热迁移支持好；符合云原生架构。 - MHC优势：
带宽利用率高（无虚拟化开销）；适合低层级通信协议（如GPUDirect RDMA）。
注：OCP NIC 3.0允许网卡同时支持两种模式，但需硬件设计时明确拓扑约束。
