Matlab（4）

news 2025/8/14 11:57:10

一、Basic plotting

1.plot（）

plot(x,y) ：x图片中点的横坐标，y图片中点的纵坐标

plot(y) ：y图片中点的纵坐标，x图片中点的横坐标默认为1，2，3，4，5........

plot(cos(0:pi/20:2*pi))

y —纵坐标的范围是0~2 $\pi$ ，每个间隔 $\pi$ / 20

2. hold on / off

① 无 hold on / off

plot(cos(0:pi/20:2*pi));
plot(sin(0:pi/20:2*pi));

只画 $sin（x）$ ，不画 $cos（x）$ ，因为 $sin（x）$ 将 $cos（x）$ 的图片覆盖

② 有 hold on / off

hold on
plot(cos(0:pi/20:2*pi));
plot(sin(0:pi/20:2*pi));
hold off

$sin（x）$ 和 $cos（x）$ 的图像叠加

3. Plot Style

plot（x，y, ' str '）

hold on
plot(cos(0:pi/20:2*pi),'or--');
plot(sin(0:pi/20:2*pi),'xg:');
hold off

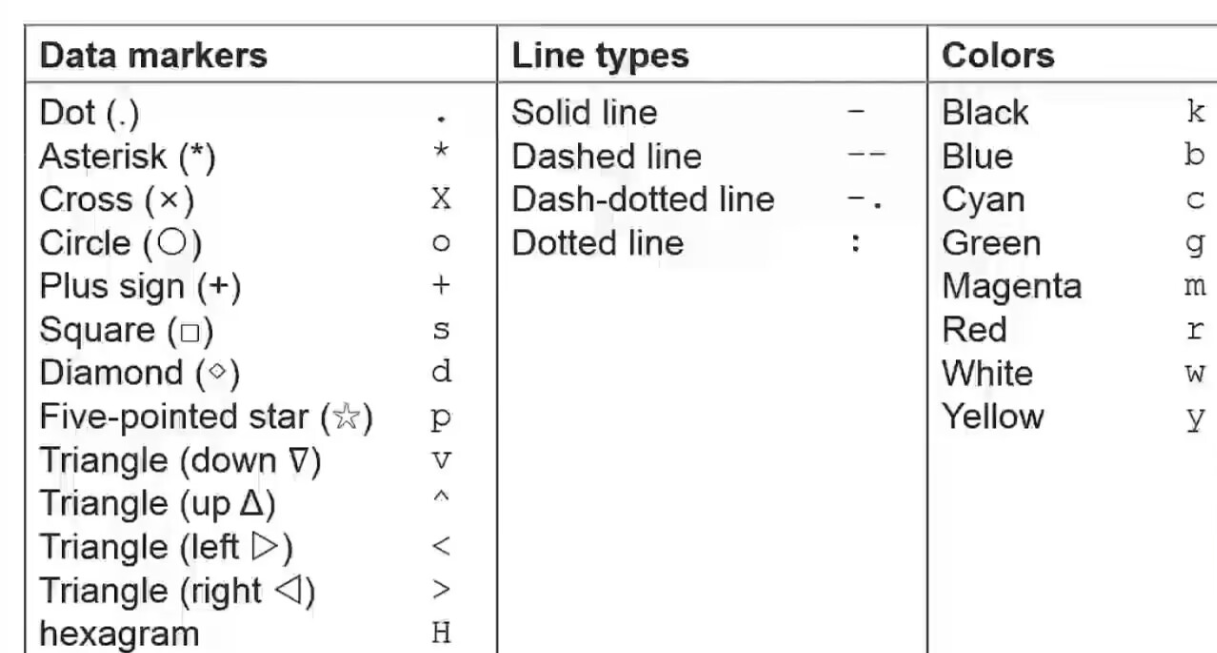

str 可以是以下三种类型，' str '里面填写每列右边一列

linsepec()可以查找更多

4. legend（）

hold on
x = 0:0.5:4*pi;
y = sin(x); h = cos(x); w = 1./(1+exp(-x));
g = (1/(2*pi*2)^0.5).*exp((-1.*(x-2*pi).^2)./(2*2^2));
plot(x,y,'or--',x,h,'xg:',x,w,'bd-',x,g,'c^-');
% plot(cos(0:pi/20:2*pi),'or--');
% plot(sin(0:pi/20:2*pi),'xg:');
% 上面两条线可以联合写成下面这种形式
% plot(x,cos(0:pi/20:2*pi),'or--',x,sin(0:pi/20:2*pi),'xg:');
legend('sin(x)','cos(x)','Sigmoid','Gauss function');
hold off

5. title（）and ？label（）

title（）、xlabel（）、ylabel（）、zlabel（）

hold on
x = 0:0.5:4*pi;
y = sin(x); h = exp(-x);
plot(x,y,'or--',x,h,'xg:');
% plot(cos(0:pi/20:2*pi),'or--');
% plot(sin(0:pi/20:2*pi),'xg:');
% 上面两条线可以联合写成下面这种形式
% plot(x,cos(0:pi/20:2*pi),'or--',x,sin(0:pi/20:2*pi),'xg:');
title('Fuction Plots of sin(t) and e^{-x}');
xlabel('x =  0 to 4\pi');
ylabel('value of sin(x) and e^{-x}');
legend('sin(x)','e^{-x}');
hold off

在图片x轴，y轴和标题上显示公式时需要 LaTex 语言

6. text（）and annotation（）

① line（ [2,2] , [0,2^2^sin(2)] )

两点确定一条直线，[ 2 , 2 ]两点的横坐标，[ 0 , 2^2^sin(2) ]两点的纵坐标

② text(0.25,2.5,str,'Interpreter','latex');

图片中显示的标题使用LaTex语言

③ annotation('arrow','X',[0.32,0.5],'Y',[0.6,0.4]);
添加箭头，箭头的两个点横坐标分别占图幅的0.32和0.5，纵坐标分别占图幅的0.6和0.4

x = linspace(0,3);
y = x.^ 2.* sin(x);
plot(x,y);
line([2,2],[0,2^2*sin(2)]);
str = '$$ \int_{0}^{2} x^2\sin{x} dx $$';
text(0.25,2.5,str,'Interpreter','latex');
annotation('arrow','X',[0.32,0.5],'Y',[0.6,0.4]);

7. Fiegure Adjustment

set( gcf，' Color '，[1，1，1] )

gcf 是 Figure object 的句柄，设置Figure object 的颜色为黑色：'Color',[1,1,1]

x = linspace(0,2*pi,1000);
y = sin(x);
plot(x,y);
set(gcf,'Color',[1,1,1]);

8. Figure Properties

9. Handle of An Object

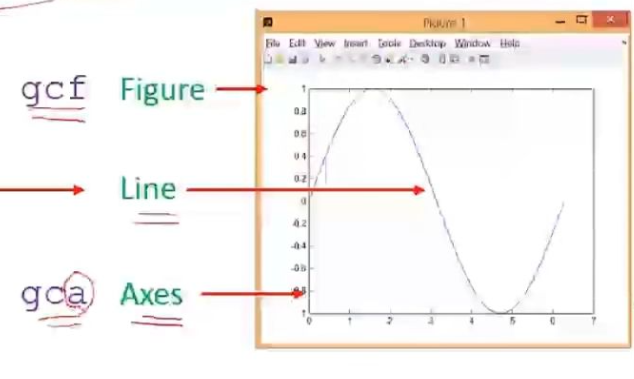

figure 的句柄是关键字 gcf ，Axes 的句柄是 gca，

获得Line句柄的语句是 h = plot（x，y）；

其他句柄列表如下

10. Fetching and Modifying Properties

得到设置属性get()和设置属性set（）

x = linspace(0,2*pi,1000);
y = sin(x);
h = plot(x,y);
get(h)  #得到Line（h）的句柄，可通过查看变量h来看
set(gcf,'Color',[1,1,1]);

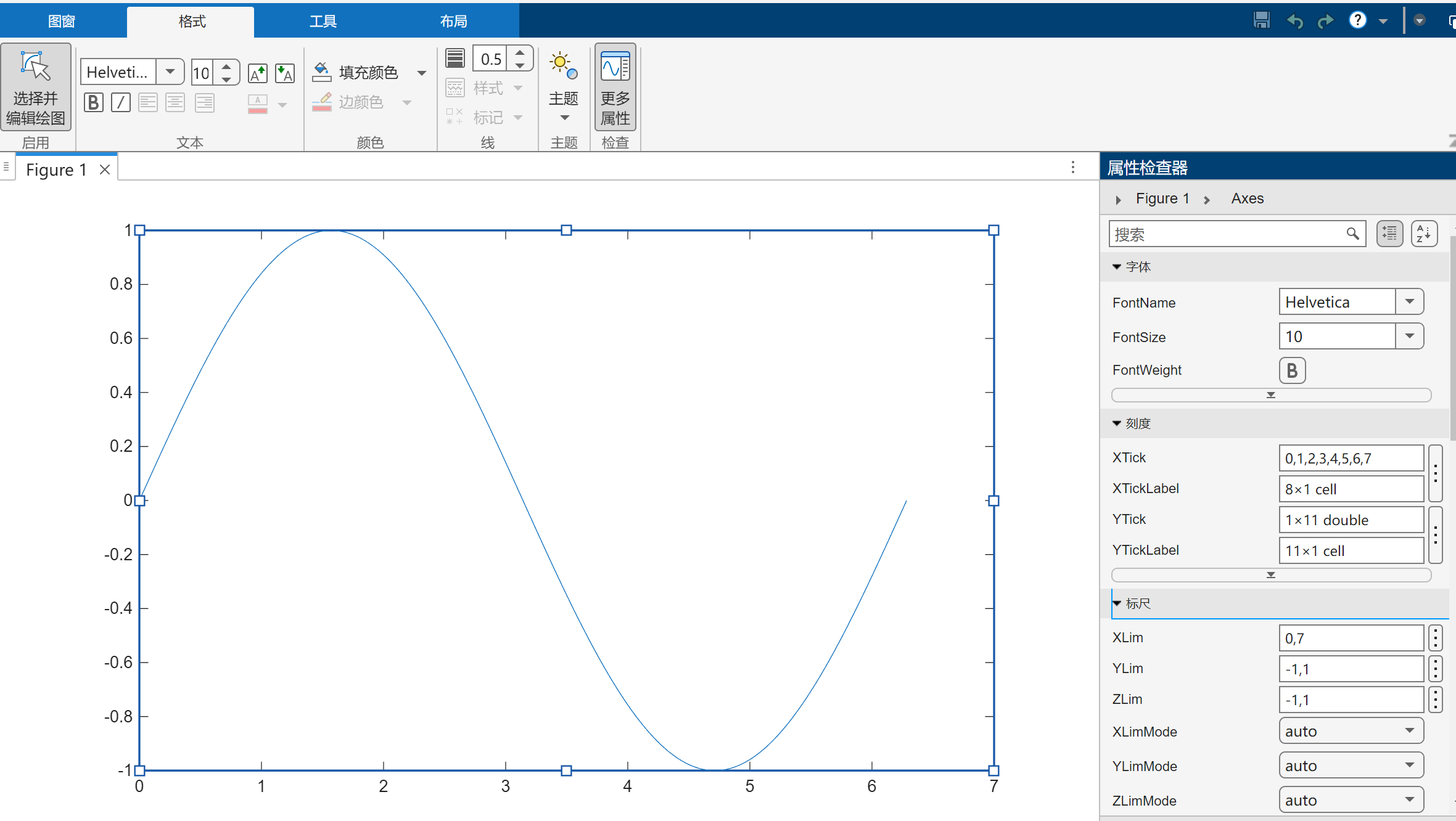

二、Getting Object Properties

get（gca）；get（gcf）；h = plot（x，y），get（h）

1. Setting Axes Limits

set(gca,'XLim',[0,2*pi]);
set(gca,'YLim',[-1.2,1.2]);

XLim设置的是 x 轴的范围 0 ~ 2 $\pi$ ，YLim设置的是 y 轴的范围 -1.2 ~ 1.2

或者也可以用下面这种写法

xlim([0,2*pi]);
ylim([-1.2,1.2]);

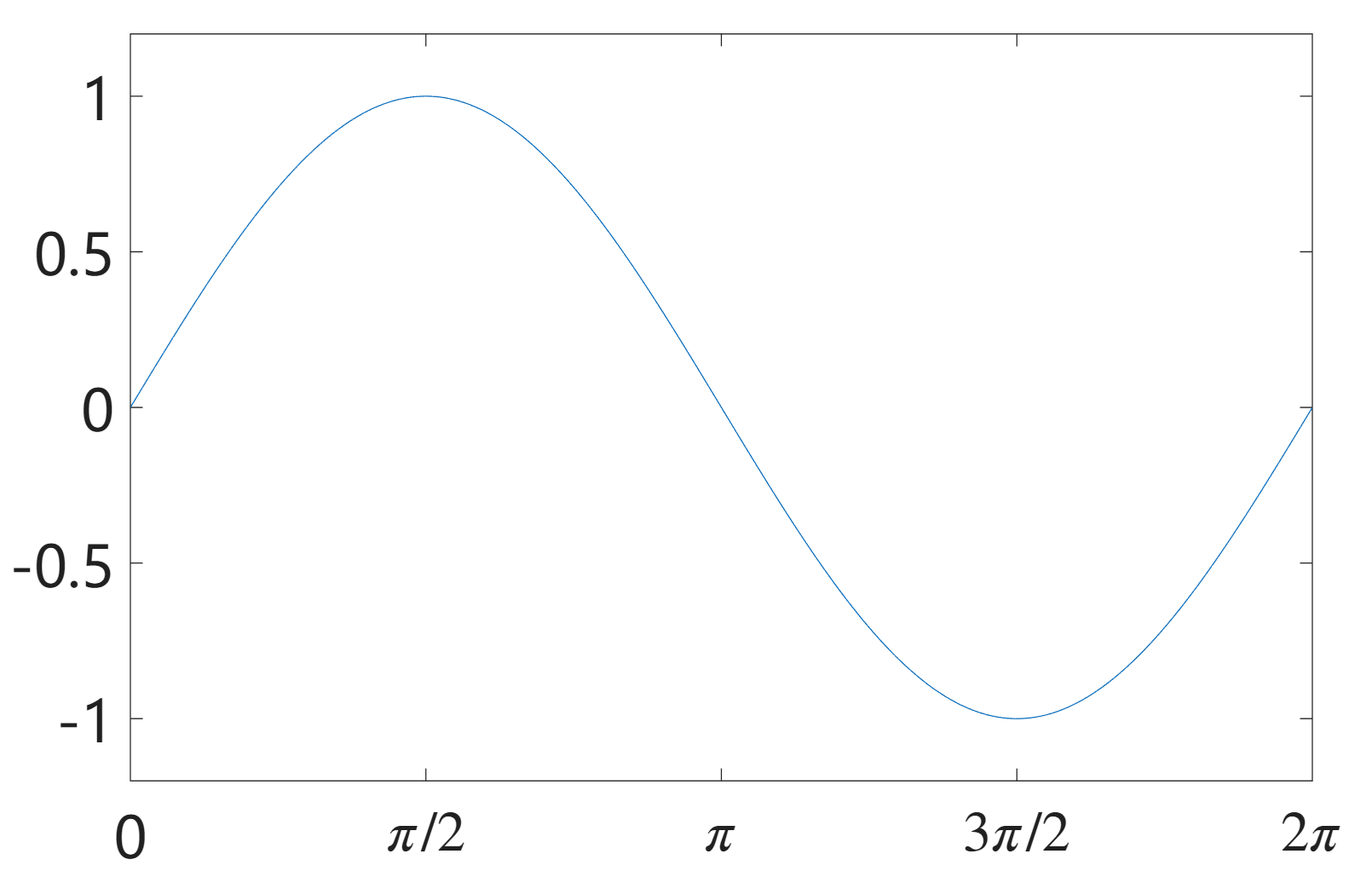

2. Setting Font and Tick of Axes

x = linspace(0,2*pi,1000);
y = sin(x);
h = plot(x,y);
get(h)
set(gcf,'Color',[1,1,1]);
set(gca,'XLim',[0,2*pi]);
set(gca,'YLim',[-1.2,1.2]);
set(gca,'FontSize',25);
set(gca,'XTick',0:pi/2:2*pi);
set(gca,'XTickLabel',0:90:360);
set(gca,'FontName','Latex');
set(gca,'XTickLabel',{'0','\pi/2','\pi','3\pi/2','2\pi'});

set(gca,'FontSize',25); 设置坐标轴字体大小为25

set(gca,'XTick',0:pi/2:2*pi); 设置坐标轴范围是0~2 $\pi$ ，间隔是 $\pi$ /2.

set(gca,'XTickLabel',0:90:360); 设置坐标轴等间隔下的表示数字

set(gca,'FontName','Latex'); 设置坐标轴字体格式是Latex语言

set(gca,'XTickLabel',{'0','\pi/2','\pi','3\pi/2','2\pi'}); 设置坐标轴输出内容 0 ~ 2 $\pi$

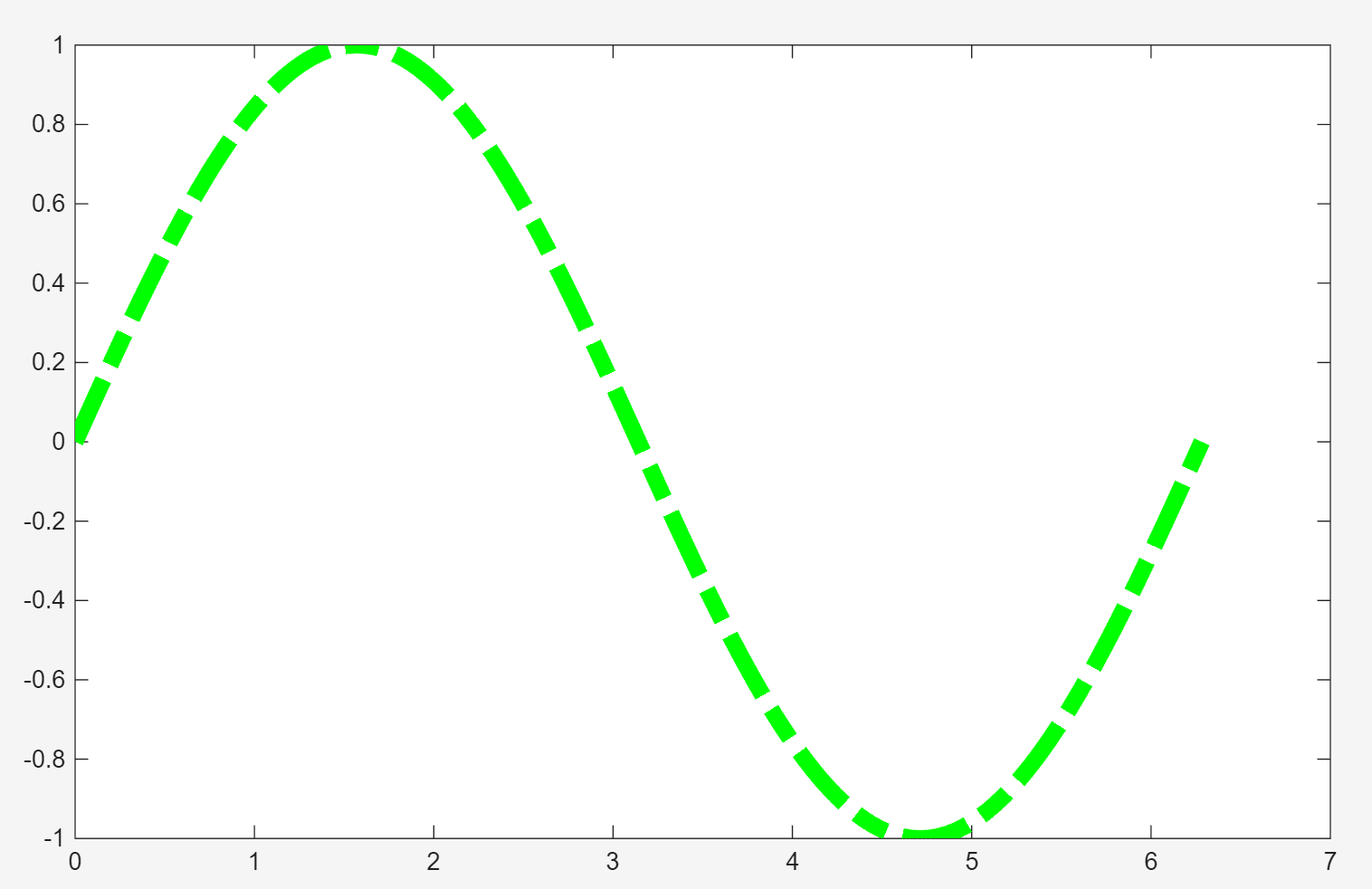

3. Line Specification

x = linspace(0,2*pi,1000);
y = sin(x);
h = plot(x,y);
get(h)
set(h,'LineStyle','-.', ...'LineWidth',7.0,'Color','g');

set(h,'LineStyle','-.', 'LineWidth',7.0,'Color','g');

设置LineStyle是：' -. ' 虚实线

设置LineWidth是：0.7，虚实线的粗细是0.7

设置Color虚实线的颜色是：绿色

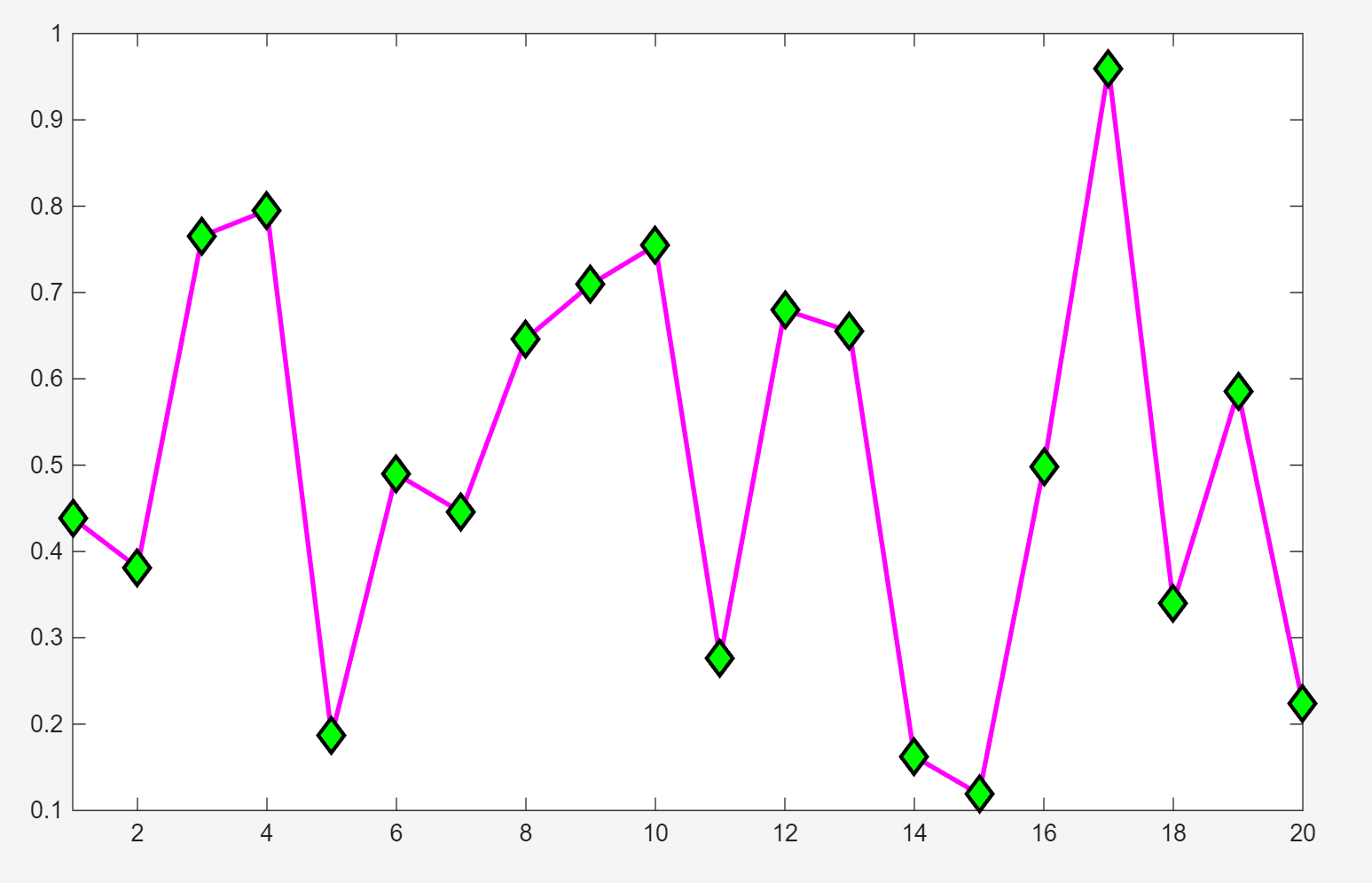

4. Maker Sepecifiction

坐标轴下面的字体大小 FontSize设置为18;
线宽LineWidth是2，图形标记边缘颜色MarkerEdgeColor是黑色，图形标记内部颜色MarkerFaceColor是绿色，图形标记MarkerSize的大小是10。

x = rand(20,1);
set(gca,'FontSize',18);
plot(x,'-md','LineWidth',2,'MarkerEdgeColor','k','MarkerFaceColor','g','MarkerSize',10);
xlim([1,20]);

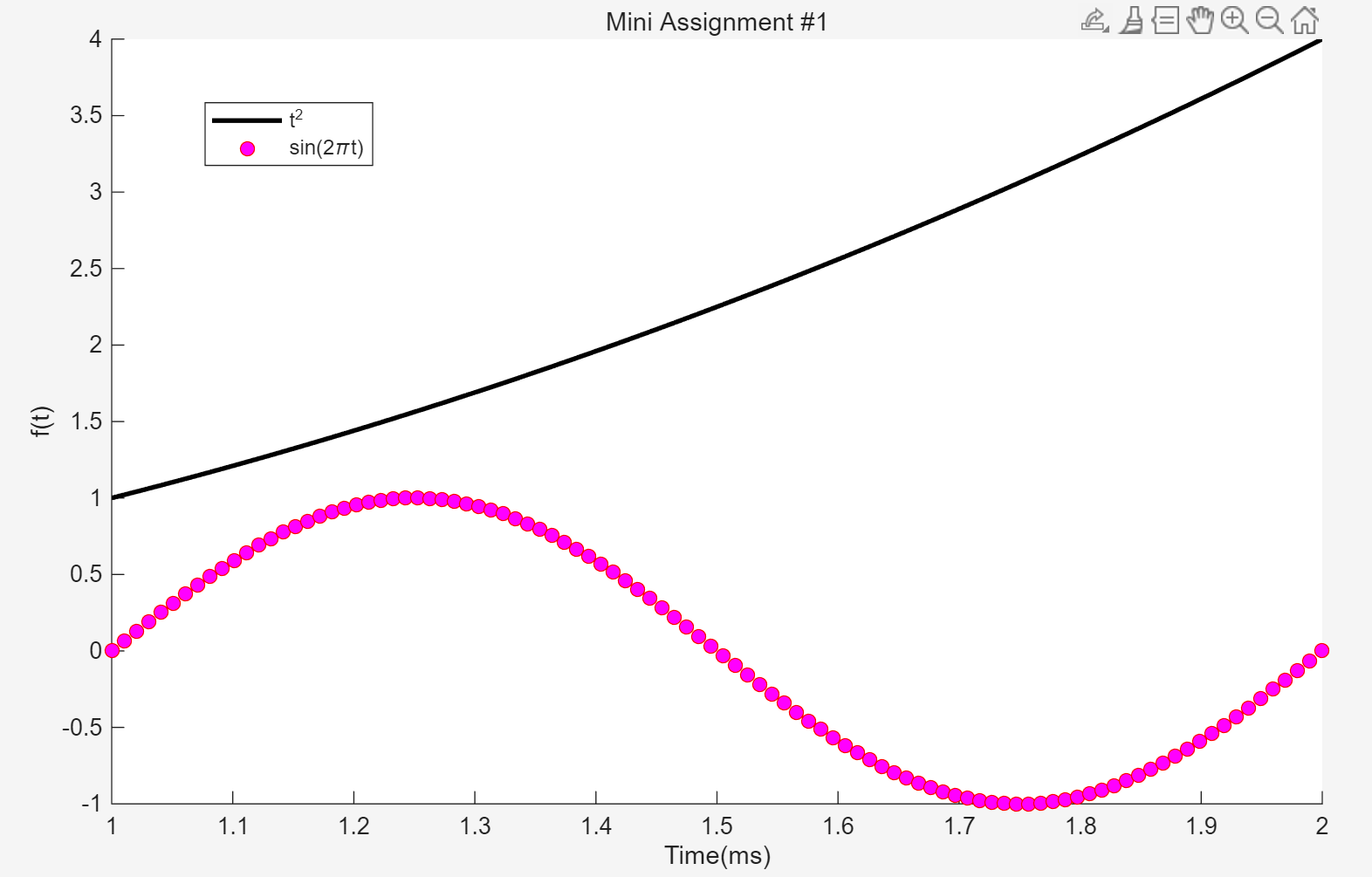

practise

hold on
x = linspace(1,2);
f = x .* x;
g = sin(2 * pi .* x);
plot(x,f,'-k','LineWidth',2);
plot(x,g,'or','MarkerFaceColor','m');
xlabel('Time(ms)');
ylabel('f(t)');
title('Mini Assignment #1');
legend('t^{2}','sin(2\pit)');
hold off

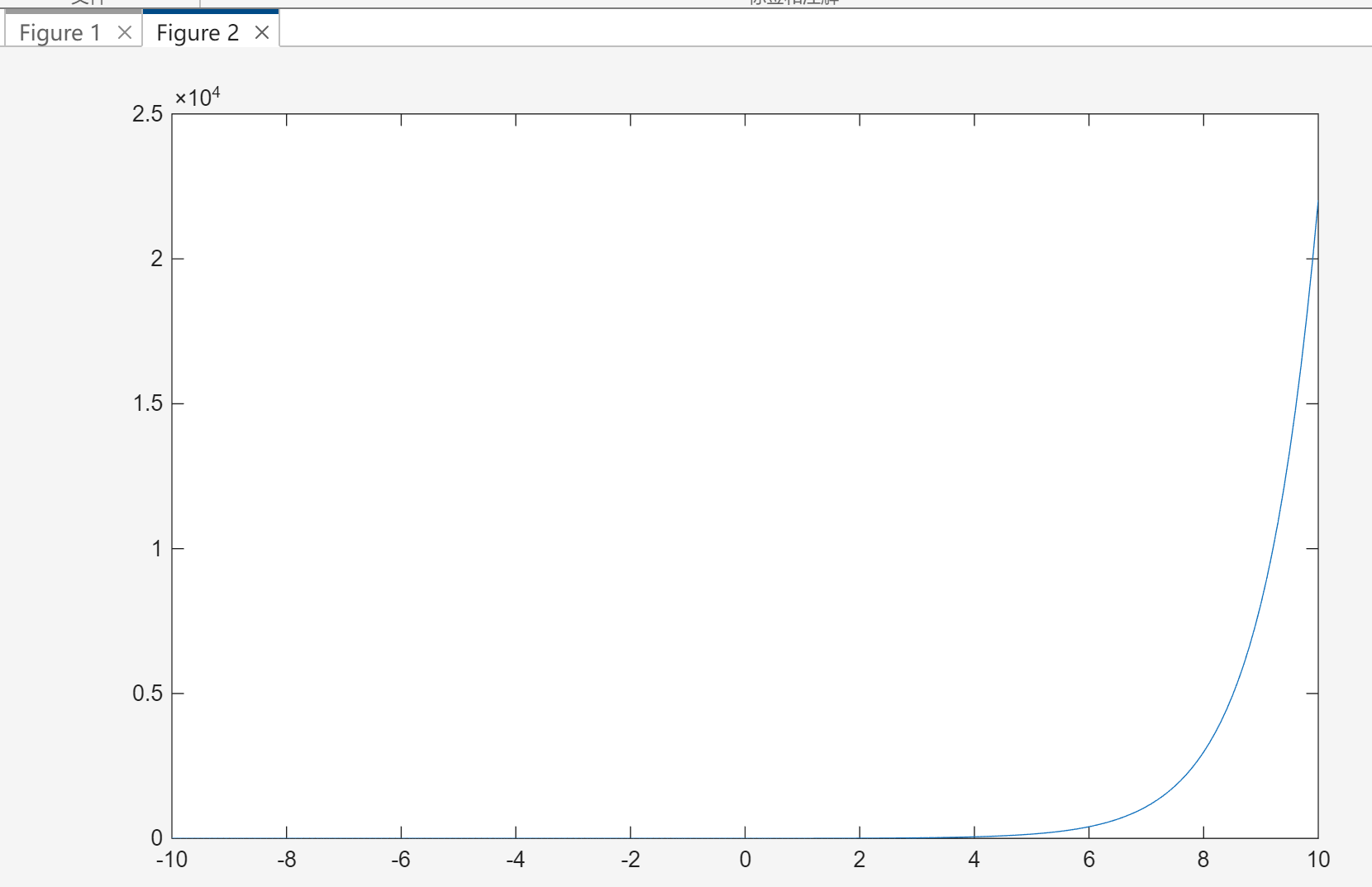

5. Multiple Figures

figure,plot(x,y1); 画图，该语句需要使用两次，以免新画的图覆盖原来画的图

x = -10:0.1:10;
y1 =  x .* 2 -8;
y2 = exp(x);
figure,plot(x,y1);
figure,plot(x,y2);

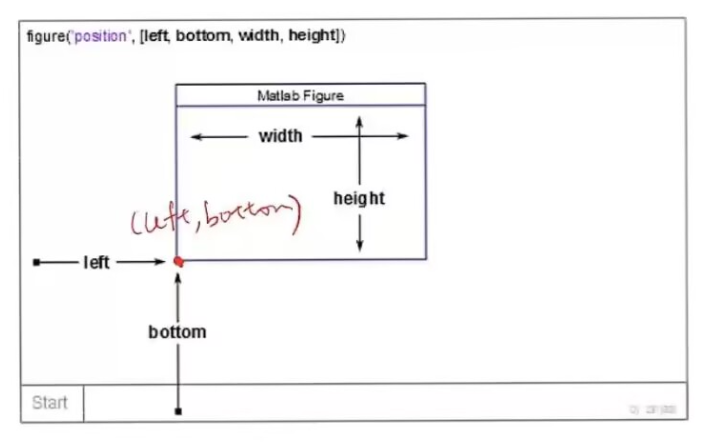

6. Figure Position and Size

figure（' Position '，[ left，bottom，width，height ] ）；

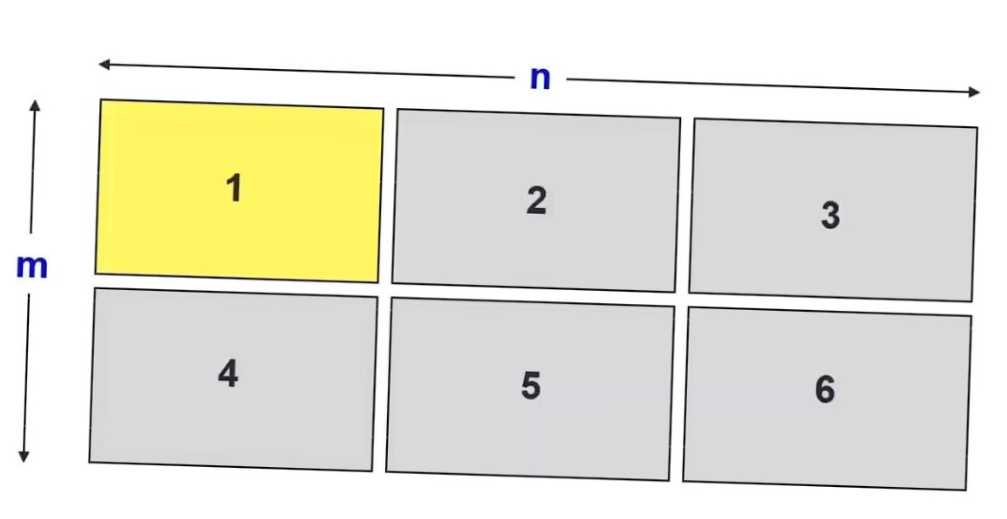

7. Several Plots in One Figure

subplot（m，n，1）；

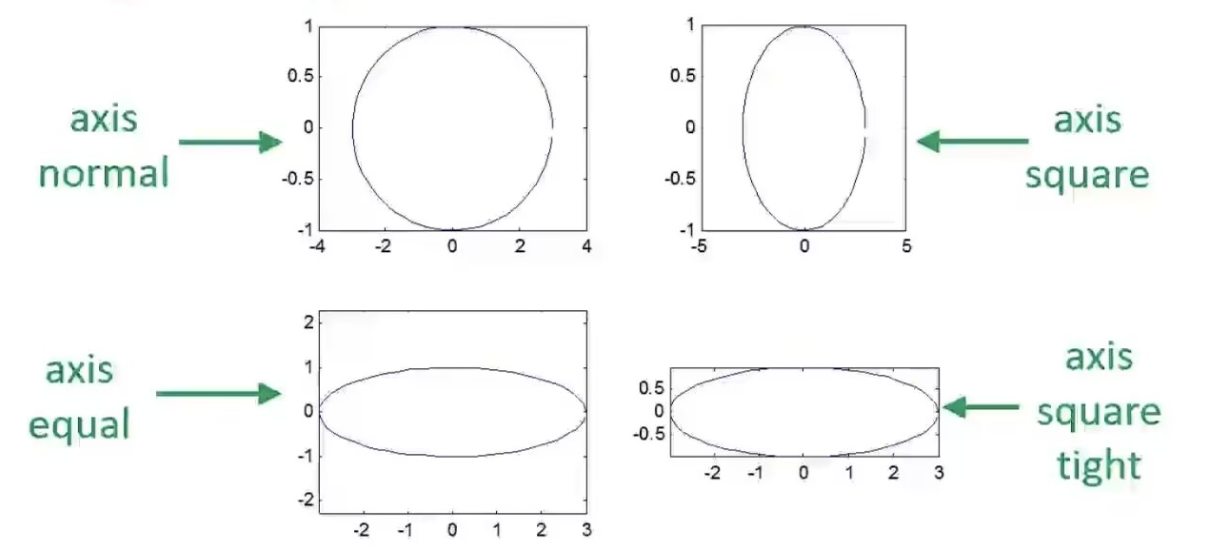

8. subplot（）

t = 0:0.1:2*pi;
x = 3*cos(t);
y = sin(t);
subplot(2,2,1);plot(x,y);axis normal;
subplot(2,2,2);plot(x,y);axis square;
subplot(2,2,3);plot(x,y);axis equal;
subplot(2,2,4);plot(x,y);axis equal tight;

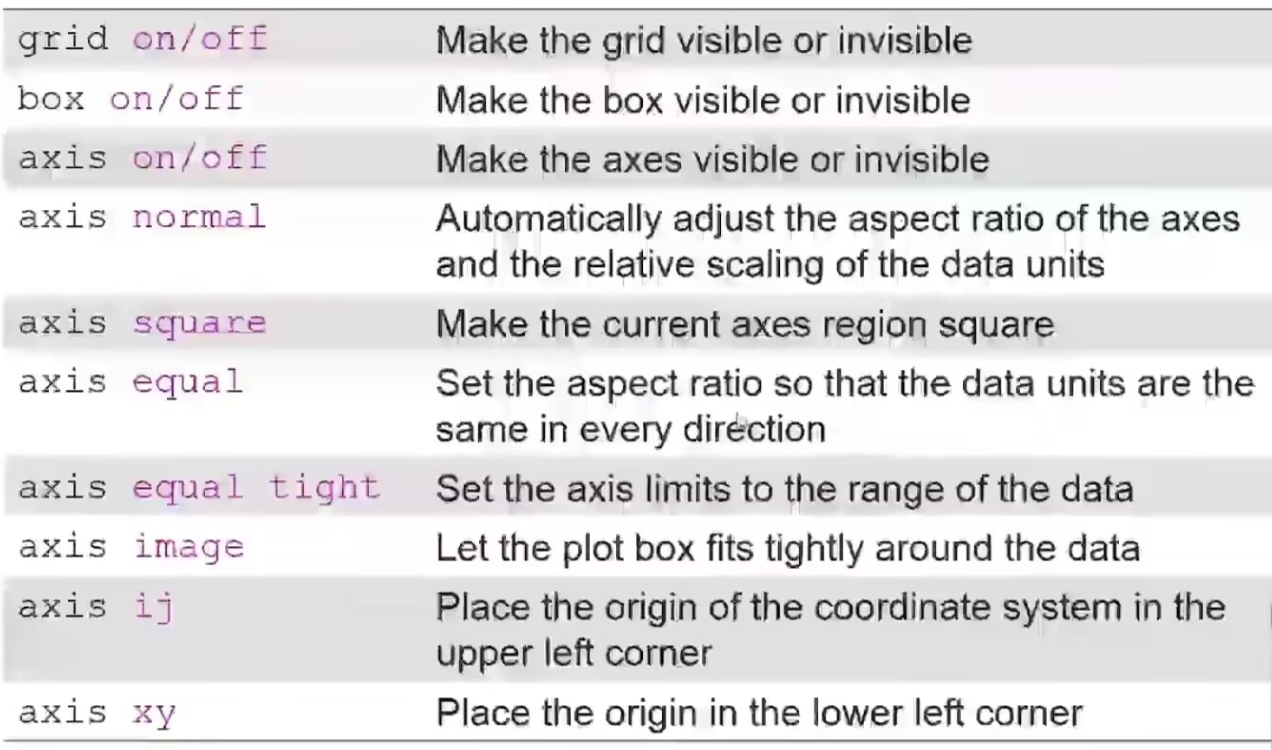

nomal 横纵坐标轴的比例恢复默认的自动调整模式

square 画出来的图片是方形的；

equal 画出来的图片横纵坐标比例是一样的；

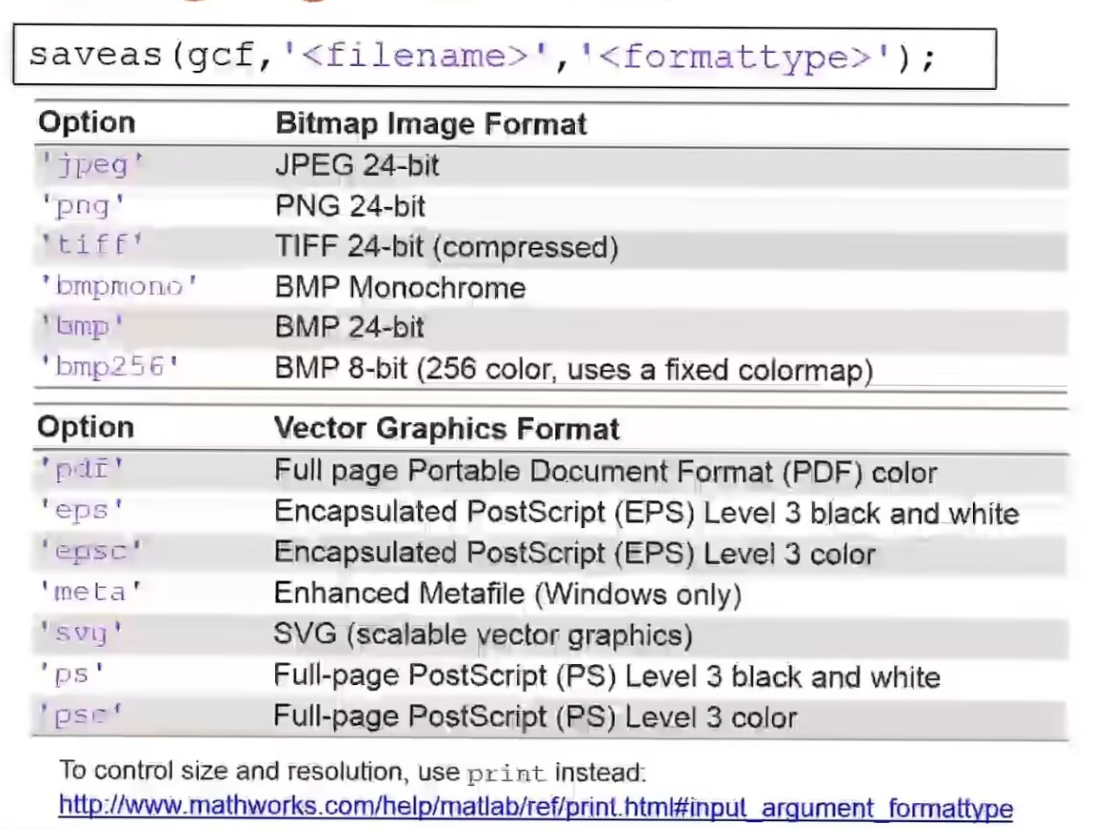

equal tight 画出来的图片是横纵比例一样，且无多余留白的；
