CV 医学影像分类、分割、目标检测，之【肝脏分割】项目拆解

news 2025/8/15 10:25:31

CV 医学影像分类、分割、目标检测，之【肝脏分割】项目拆解
第1-4行：导入基础库
第6-8行：科学计算和可视化
第10-15行：图像处理库
第18-26行：数据集构建函数
第27-30行：路径设置和数据加载
第33-41行：glob方式读取文件
第44-65行：自定义Dataset类
第68-86行：数据变换定义
第88-93行：创建数据集和加载器
第95-100行：数据可视化
第103-105行：加载预训练模型
第111-115行：GPU设置
第117-121行：优化器设置
第123行：损失函数
第125-195行：训练函数核心逻辑
第197-209行：训练循环
第211-213行：加载保存的模型
第215-220行：测试集预测
第222-225行：预测结果处理
第227-236行：可视化对比
第238-243行：图像显示调试
第245-247行：CPU模式预测
第249-259行：最终可视化
代码整体架构回顾

第1-4行：导入基础库

import torch
import torch.nn as nn
import torch.nn.functional as F
from torch.utils import data

问1：为什么要导入torch？
答1：PyTorch是深度学习框架，提供张量运算和自动求导功能。

问2：什么是张量？
答2：多维数组，是神经网络中数据的基本表示形式。

问3：nn是什么的缩写？
答3：Neural Network，包含构建神经网络的层和损失函数。

问4：为什么要单独导入functional？
答4：F包含无状态的函数操作，如激活函数、池化等。

问5：torch.utils.data的作用是什么？
答5：提供数据加载和批处理的工具类。

第6-8行：科学计算和可视化

import numpy as np
import matplotlib.pyplot as plt
%matplotlib inline

问1：numpy和torch的关系是什么？
答1：numpy处理CPU数组，torch可在GPU运算，两者可互相转换。

问2：%matplotlib inline是什么语法？
答2：Jupyter魔法命令，让图表直接显示在notebook中。

问3：为什么不用plt.show()？
答3：inline模式自动显示，无需手动调用show。

第10-15行：图像处理库

import torchvision
from torchvision import transforms
import os
import glob
from PIL import Image
from tqdm import tqdm

问1：torchvision的核心功能是什么？
答1：提供计算机视觉的数据集、模型和图像变换。

问2：transforms具体做什么变换？
答2：图像预处理，如缩放、裁剪、归一化、数据增强。

问3：glob模块的作用？
答3：通过通配符模式查找文件路径。

问4：PIL和OpenCV的区别？
答4：PIL更轻量，适合基础图像IO；OpenCV功能更强但更重。

问5：tqdm是什么的缩写？
答5：阿拉伯语taqaddum(进展)，用于显示进度条。

第18-26行：数据集构建函数

def make_dataset(root):imgs = []labels=[]n = len(os.listdir(root)) // 2  #因为数据集中一套训练数据包含有训练图和mask图，所以要除2

问1：为什么要除以2？
答1：每个样本有原图和掩码图两个文件。

问2：什么是mask图？
答2：标注图，标记每个像素属于哪个类别（肝脏或背景）。

问3：//和/的区别？
答3：//是整除运算，返回整数；/返回浮点数。

    for i in range(n):img = os.path.join(root, "%03d.png" % i)mask = os.path.join(root, "%03d_mask.png" % i)

问4：%03d是什么格式化语法？
答4：格式化为3位数字，不足用0填充（000, 001, 002…）。

问5：为什么用os.path.join而不是字符串拼接？
答5：自动处理不同操作系统的路径分隔符（/或\）。

第27-30行：路径设置和数据加载

root='E:/肝脏CT边缘分割/data/liver/liver/train/'
root_test='E:/肝脏CT边缘分割/data/liver/liver/val/'
train_imgs,train_labels=make_dataset(root)
test_imgs,test_labels=make_dataset(root_test)

问1：为什么分train和val？
答1：训练集用于学习，验证集用于评估泛化能力。

问2：val和test的区别？
答2：val用于调参，test用于最终评估，这里val实际当test用。

第33-41行：glob方式读取文件

pic=glob.glob('E:/肝脏CT边缘分割/data/liver/liver/train/*.png')

问1：*.png通配符匹配什么？
答1：匹配所有.png结尾的文件。

for i in range(len(pic)):if 'mask' in pic[i]:lable_k.append(pic[i])

问2：为什么要检查’mask’字符串？
答2：区分原始图像和标注图像文件。

第44-65行：自定义Dataset类

class LiverDataset(data.Dataset):def __init__(self, imgs,labels, imgs_transform=None,labels_transform=None):

问1：为什么要继承data.Dataset？
答1：PyTorch要求自定义数据集必须实现__len__和__getitem__方法。

问2：transform参数的作用？
答2：数据预处理和增强的函数管道。

    def __getitem__(self, index):imgs= self.imgs[index]labels=self.labels[index]

问3：__getitem__什么时候被调用？
答3：DataLoader迭代时自动调用，获取单个样本。

        imgs_open = Image.open(imgs)labels_open = Image.open(labels)

问4：Image.open返回什么类型？
答4：PIL.Image对象，还未加载到内存。

        imgs_f=transformer(imgs_open)labels_f=transformer_label(labels_open)

问5：transformer做了什么转换？
答5：PIL图像→调整尺寸→转为张量→归一化到[0,1]。

第68-86行：数据变换定义

train_transforms_img = transforms.Compose([transforms.Resize((128,128)),transforms.ToTensor(),transforms.RandomHorizontalFlip(0.2),
])

问1：Compose的作用是什么？
答1：将多个变换串联成管道，依次执行。

问2：(128,128)为什么要统一尺寸？
答2：神经网络要求批次内所有图像尺寸一致。

问3：ToTensor具体做什么？
答3：HWC格式→CHW格式，[0,255]→[0,1]。

问4：RandomHorizontalFlip(0.2)的0.2是什么？
答4：20%概率水平翻转，用于数据增强。

问5：为什么测试集没有RandomHorizontalFlip？
答5：测试时要保持一致性，不做随机增强。

第88-93行：创建数据集和加载器

dl_train=data.DataLoader(train_data,batch_size=16,shuffle=True)

问1：DataLoader的核心功能？
答1：批量加载、打乱顺序、并行处理、内存优化。

问2：batch_size=16意味着什么？
答2：每次迭代返回16个样本组成的批次。

问3：为什么要shuffle？
答3：打破数据顺序相关性，提高训练稳定性。

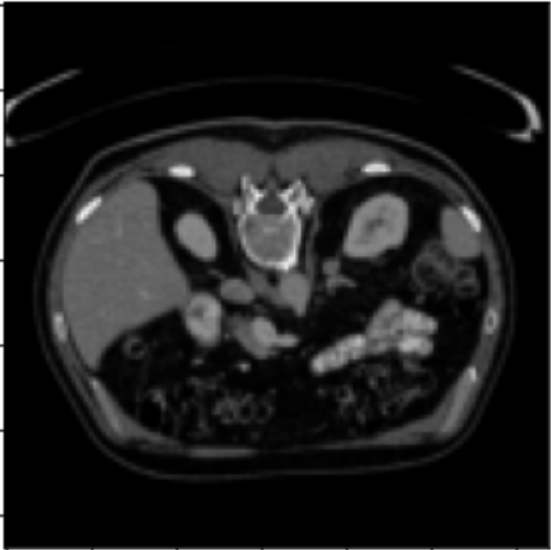

第95-100行：数据可视化

img,lable= next(iter(dl_train))
img.shape
a=img[0].permute(1,2,0).numpy()

问1：next(iter())是什么模式？
答1：获取迭代器的下一个元素，这里是第一批数据。

问2：permute(1,2,0)在做什么？
答2：CHW→HWC，因为matplotlib需要HWC格式。

问3：为什么要.numpy()？
答3：matplotlib不能直接显示tensor，需要numpy数组。

第103-105行：加载预训练模型

Net=torchvision.models.segmentation.fcn_resnet50(pretrained=False, progress=True, num_classes=2)

问1：FCN是什么的缩写？
答1：Fully Convolutional Network，全卷积网络。

问2：ResNet50的50指什么？
答2：网络有50层深度。

问3：为什么num_classes=2？
答3：二分类：背景和肝脏。

问4：pretrained=False的影响？
答4：随机初始化权重，不用ImageNet预训练权重。

第111-115行：GPU设置

if torch.cuda.is_available():model.to('cuda')

问1：cuda是什么？
答1：NVIDIA的并行计算平台，用GPU加速。

问2：为什么要检查is_available？
答2：防止没有GPU时程序崩溃。

问3：.to(‘cuda’)做了什么？
答3：将模型参数从CPU内存移到GPU显存。

第117-121行：优化器设置

optim = torch.optim.Adam(model.parameters(), lr=0.001)
exp_lr_scheduler = lr_scheduler.StepLR(optim, step_size=7, gamma=0.1)

问1：Adam相比SGD的优势？
答1：自适应学习率，结合动量和RMSprop。

问2：lr=0.001是什么单位？
答2：学习率，每次参数更新的步长系数。

问3：StepLR的作用？
答3：每7个epoch将学习率乘以0.1。

问4：为什么要衰减学习率？
答4：前期快速下降，后期精细调整。

第123行：损失函数

loss_fn = nn.CrossEntropyLoss()

问1：交叉熵损失适用于什么任务？
答1：多分类任务，这里是像素级二分类。

问2：CrossEntropyLoss包含什么操作？
答2：LogSoftmax + NLLLoss。

第125-195行：训练函数核心逻辑

def fit(epoch, model, trainloader, testloader):model.train()

问1：model.train()改变了什么？
答1：启用Dropout和BatchNorm的训练模式。

        y_pred = model(x)y_pred=y_pred['out']

问2：为什么要取[‘out’]？
答2：FCN模型返回字典，'out’是主输出，可能还有辅助输出。

        y= torch.squeeze(y).long()

问3：squeeze()去除什么？
答3：去除大小为1的维度。

问4：.long()转换成什么类型？
答4：64位整型，CrossEntropyLoss要求的标签类型。

        loss = loss_fn(y_pred,y)optim.zero_grad()loss.backward()optim.step()

问5：这四行的执行顺序为什么重要？
答5：前向传播→清零梯度→反向传播→更新参数，顺序错误会累积梯度。

        intersection = torch.logical_and(y, y_pred)union = torch.logical_or(y, y_pred)batch_iou = torch.sum(intersection) / torch.sum(union)

问6：IoU是什么的缩写？
答6：Intersection over Union，交并比。

问7：IoU衡量什么？
答7：预测区域和真实区域的重叠程度，分割质量指标。

    torch.save(static_dict,'./data/checkpoint/{}_train_acc_{}_test_acc_{}.pth'.format(epoch,round(epoch_acc, 3),round(epoch_test_acc,3)))

问8：.pth是什么格式？
答8：PyTorch的模型权重文件格式。

问9：为什么文件名包含准确率？
答9：方便识别最佳模型，无需打开文件查看。

第197-209行：训练循环

epochs = 50
train_loss = []
train_acc = []
test_loss = []
test_acc = []

问1：epoch是什么概念？
答1：完整遍历一次训练集。

问2：50个epoch意味着什么？
答2：每个样本被模型"看"50次。

问3：为什么要记录loss和acc的列表？
答3：绘制学习曲线，诊断过拟合/欠拟合。

for epoch in range(epochs):epoch_loss, epoch_acc, epoch_test_loss, epoch_test_acc = fit(epoch,model,dl_train,dl_test)

问4：fit函数返回4个值的顺序是什么？
答4：训练损失→训练准确率→测试损失→测试准确率。

问5：为什么每个epoch都要测试？
答5：监控泛化能力，及时发现过拟合。

    train_loss.append(epoch_loss)train_acc.append(epoch_acc)

问6：append和extend的区别？
答6：append添加单个元素，extend添加可迭代对象的所有元素。

第211-213行：加载保存的模型

my_model = Net
PATH='./data/checkpoint/2_train_acc_0.99_test_acc_0.949.pth'
my_model.load_state_dict(torch.load(PATH))

问1：my_model = Net创建了新模型吗？
答1：只是引用，指向同一个对象。

问2：state_dict包含什么？
答2：所有层的权重和偏置参数。

问3：torch.load做了什么？
答3：反序列化，从文件恢复张量数据。

问4：为什么用load_state_dict而不是直接赋值？
答4：确保参数正确映射到模型结构。

问5：0.99训练准确率vs 0.949测试准确率说明什么？
答5：轻微过拟合，但泛化能力良好。

第215-220行：测试集预测

image, mask = next(iter(dl_test))
image=image.to('cuda')
pred_mask = my_model(image)
pred_mask=pred_mask['out']

问1：为什么只将image移到cuda？
答1：mask用于对比显示，在CPU上处理即可。

问2：模型在GPU，数据在CPU会怎样？
答2：报错，张量和模型必须在同一设备。

mask=torch.squeeze(mask)
mask.shape

问3：squeeze前后shape变化是什么？
答3：可能从[16,1,128,128]变为[16,128,128]。

问4：为什么mask需要squeeze？
答4：去除通道维度，便于可视化。

第222-225行：预测结果处理

pred_mask
pred_mask.shape
pred_mask=pred_mask.cpu()

问1：为什么要.cpu()？
答1：matplotlib不能直接处理GPU张量。

问2：.cpu()和.numpy()能连用吗？
答2：可以，.cpu().numpy()是常见模式。

问3：pred_mask.shape可能是什么？
答3：[16, 2, 128, 128]，批次×类别×高×宽。

第227-236行：可视化对比

num=3
plt.figure(figsize=(10, 10))
for i in range(num):plt.subplot(num, 3, i*num+1)

问1：subplot(num, 3, inum+1)的参数含义？
答1：num行3列，第inum+1个子图。

问2：inum+1的计算逻辑错了吗？
答2：是的，应该是i3+1，这是代码bug。

问3：figsize=(10,10)的单位是什么？
答3：英寸，影响图像显示大小。

    plt.imshow(image[i].permute(1,2,0).cpu().numpy())

问4：permute为什么必须在cpu()之前？
答4：不是必须，但在GPU上permute更快。

    plt.imshow(mask[i].cpu().numpy())

问5：mask为什么不需要permute？
答5：mask已经是[H,W]格式，单通道。

    plt.imshow(torch.argmax(pred_mask[i].permute(1,2,0), axis=-1).detach().numpy())

问6：argmax在做什么？
答6：选择概率最大的类别索引。

问7：axis=-1是哪个维度？
答7：最后一个维度，这里是通道维。

问8：为什么需要detach()？
答8：断开计算图，防止梯度计算。

问9：detach()和requires_grad=False的区别？
答9：detach创建新张量，requires_grad修改原张量属性。

第238-243行：图像显示调试

image, mask = next(iter(dl_test))
mask
plt.figure(figsize=(10, 10))
mask[1]
image=image*255
plt.imshow(image[1].permute(1,2,0).cpu().numpy())

问1：image*255的目的？
答1：[0,1]范围恢复到[0,255]范围。

问2：为什么单独打印mask和mask[1]？
答2：调试查看数据结构和值。

问3：这段代码有问题吗？
答3：有，matplotlib的imshow期望[0,1]或[0,255]的uint8。

第245-247行：CPU模式预测

image, mask = next(iter(dl_test))
my_model=my_model.cpu()
pred_mask = my_model(image)

问1：为什么要切换到CPU？
答1：可能是为了调试或没有GPU环境。

问2：CPU预测的缺点？
答2：速度慢，特别是批量数据。

第249-259行：最终可视化

plt.figure(figsize=(10, 10))
for i in range(num):plt.subplot(num, 3, i*num+1)image=image/255plt.imshow(image[i].permute(1,2,0).cpu().numpy())

问1：image/255这里有问题吗？
答1：有，image已经是[0,1]，再除255会变成[0,0.004]。

问2：这个错误会导致什么？
答2：图像几乎全黑。

    mask=mask/255plt.imshow(mask[i].permute(1,2,0).cpu().numpy())

问3：mask/255的必要性？
答3：mask如果是0/1二值，除255后会接近全黑。

    plt.imshow(torch.argmax(pred_mask[i].permute(1,2,0), axis=-1).detach().numpy())

问4：这里为什么没有处理pred_mask的值范围？
答4：argmax返回0或1，matplotlib能正确显示。

代码整体架构回顾

问1：整个pipeline的数据流是什么？
答1：图像文件→PIL读取→Transform→Tensor→模型→预测→可视化。

问2：训练时的梯度流是什么？
答2：损失→反向传播→梯度累积→优化器更新→清零。

问3：这个代码的核心任务是什么？
答3：医学图像语义分割，识别CT图中的肝脏区域。

问4：为什么选择FCN-ResNet50？
答4：FCN适合像素级分类，ResNet解决深度网络退化。

问5：代码中有哪些明显的bug？
答5：

subplot索引计算错误(i*num+1)
图像归一化重复(image/255)
mask不必要的维度操作

问6：如何改进这个代码？
答6：

添加早停机制
使用更好的数据增强
添加学习率调度
保存最佳模型而非所有模型
使用Dice Loss替代交叉熵

如何选择合适的模型？

答14：权衡表：

速度优先：LRASPP > FCN > DeepLabV3
精度优先：DeepLabV3 > FCN > LRASPP
显存限制：LRASPP < FCN < DeepLabV3

问1：改模型，为什么看起来只需要改一行？

答1：PyTorch的torchvision.models.segmentation中的模型都遵循相同的接口规范。

问2：这个接口规范是什么？

答2：输入是[B,C,H,W]的张量，输出是包含’out’键的字典。

# 1. 模型替换
Net=torchvision.models.segmentation.deeplabv3_resnet50(pretrained=False, progress=True, num_classes=2)# 2. 可能需要调整batch_size
dl_train=data.DataLoader(train_data,batch_size=8,shuffle=True)  # 16→8# 3. 可能需要调整学习率
optim = torch.optim.Adam(model.parameters(), lr=0.0005)  # 0.001→0.0005# 4. 可能需要改变调度器
from torch.optim.lr_scheduler import PolynomialLR
exp_lr_scheduler = PolynomialLR(optim, total_iters=epochs, power=0.9)# 5. 如果显存不足，还可以添加梯度累积
accumulation_steps = 2  # 每2步更新一次
