STM32H503不同GPIO速度配置（HAL库）对应的最高速度

0 前言

如果我们只是使用MCU控制LED的亮灭，完全可以不关心GPIO的速度配置。但如果我们使用到了SPI、MII、RMII、FSMC等这些高速总线就必须要清楚每种GPIO速度配置对应的最高速度，避免因为GPIO速度配置过低导致总线速度提不上去。
既然如此，那么GPIO速度是不是越高越好呢？GPIO速度并不是越高越好，越高的速率意味着更大的噪声，会造成EMC方面的问题。
通常在满足通讯速度要求下，选择略高于通讯速度要求的那一档GPIO速度即可。

1 STM32H503不同GPIO速度配置（HAL库）对应的最高速度

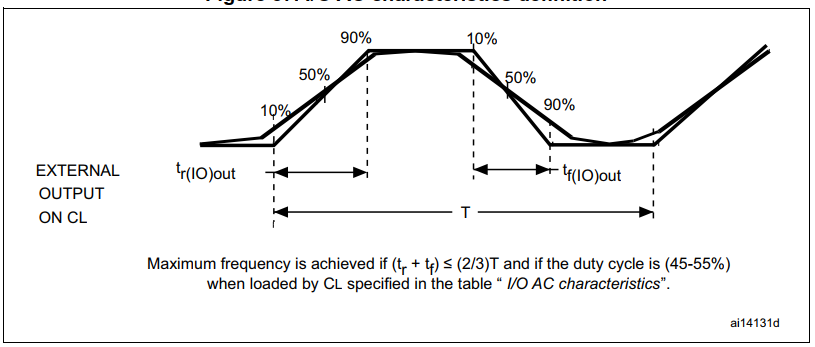

首先要说明一下最高频率的定义：

满足tr+tf ≤ (2/3)T、占空比在45-55%之间，则认为这是能达到的最高频率。
STM32H503共支持4种GPIO速度，在HAL库的定义如下：

#define  GPIO_SPEED_FREQ_LOW
