深入理解 S7-200 SMART 的 “数据语言”：从位到字符串的格式密码

news 2025/8/8 15:20:45

在 PLC 编程的世界里，数据就像流淌的 “血液”，而数据格式则是 “血型”—— 只有指令与数据格式匹配，程序才能顺畅运行。S7-200 SMART 作为西门子面向中小型自动化场景的经典 PLC，其内部数据格式有着严谨的定义和独特的 “语言逻辑”。今天我们就拆开这个 “数据黑箱”，从最基础的位到复杂的字符串，聊聊 S7-200 SMART 里那些必须掌握的数据格式。

一、数制：PLC 的 “母语” 与 “翻译器”

所有数据在 S7-200 SMART 中最终都以二进制（0/1）形式存储，这是 PLC 的 “母语”。但二进制太长（比如 8 位二进制要写 8 个数字），于是有了 “翻译器”—— 十六进制：每 4 位二进制对应 1 位十六进制（0-9、A-F），比如二进制1000_1111b可以简写为8Fh，大大简化了数据记录。

而我们最熟悉的十进制，是 PLC 数学计算的 “通用语”（除了时间等特殊场景）。比如计算 “流量累计”“温度平均值” 时，程序会默认用十进制逻辑处理，只是底层仍会转为二进制运算。

二、位：数据世界的 “最小积木”

位（bit）是 S7-200 SMART 中最小的数据单位，就像乐高积木里的 “颗粒”。1 位只能表示两种状态：逻辑 1（开）或 0（关），对应现场的 “按钮按下 / 松开”“传感器检测到 / 未检测到” 等开关量信号。

8 个这样的 “颗粒” 组成 1 个字节（Byte），这是 PLC 中最基础的 “数据块”。比如一个字节可以存储 8 个独立的开关状态，这也是为什么我们在处理大量限位开关信号时，常以字节为单位规划地址。

三、整数：从 “无符号” 到 “有符号” 的数值表达

当需要处理 “计数”“转速” 等整数时，S7-200 SMART 提供了不同长度的整数格式，核心区别在于 “范围” 和 “符号”：

无符号整数：只包含 0 和正数，比如 1 个字节（8 位）的无符号整数范围是 0-255，1 个字（16 位）是 0-65535，适合表示 “产品数量”“运行次数” 等非负数值。
有符号整数：能表示正数和负数，采用 “二进制补码” 存储（比如 - 1 的 16 位补码是FFFFh）。1 个字的有符号整数范围是 - 32768~32767，双字（32 位）则到 - 2147483648~2147483647，适合需要区分正负的场景（如 “温度偏差”“电机正反转速度”）。

这里要注意：整数的长度直接决定范围，选对长度能避免 “数值溢出”—— 比如用 1 个字存储 “65536”，结果会变成 0，这可不是程序 bug，而是格式不匹配的必然。

四、实数（浮点数）：模拟量的 “精准表达”

面对 “温度（25.5℃）”“压力（0.35MPa）” 等带小数的模拟量信号，就需要实数（浮点数）出场了。S7-200 SMART 的实数是 32 位单精度，遵循 IEEE 754 标准，能表示小数点后 6 位的精度。

但要注意两个 “坑”：

输入浮点常数时，最多只能写 6 位小数（比如3.141592有效，3.1415926会被截断）；
长串复杂计算可能累积误差（比如多次乘除后，结果可能与预期有微小偏差）。

所以在处理模拟量闭环控制时，建议定期用 “取整” 或 “四舍五入” 指令校准，避免误差放大。

五、ASCII 与字符串：PLC 的 “文字处理”

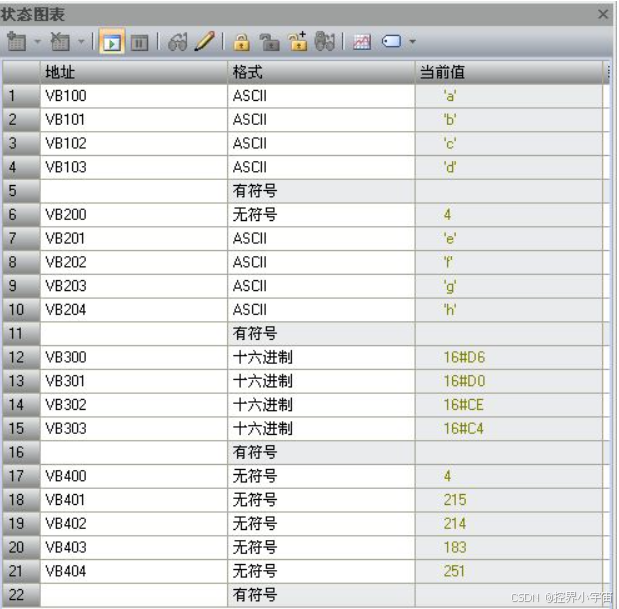

当需要显示 “设备编号”“报警信息”，或与触摸屏、扫码枪通信时，就得靠 ASCII 字符和字符串了。

ASCII 字符：1 个字节对应 1 个字符，比如字母 “A” 是41h（十进制 65），数字 “5” 是35h（十进制 53）。在编程软件里，用单引号（'）包裹即可输入，比如'A'会被自动转为41h。

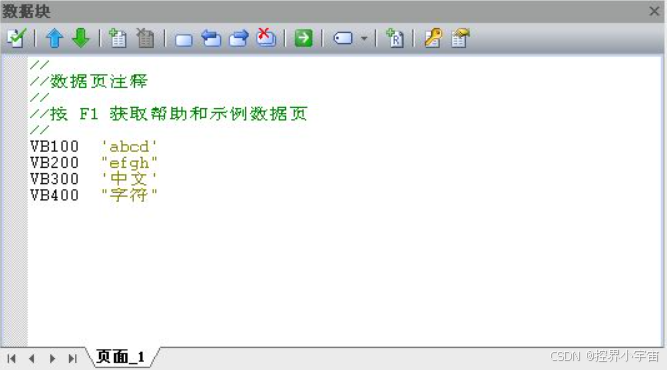

字符串：本质是 “字符序列 + 长度标记”—— 第一个字节存字符数量（0-254），后面紧跟字符（每个字符 1 字节），总长度最大 255 字节（含长度字节）。比如字符串"Hello"，第一个字节是 5（表示 5 个字符），后面依次是48h（H）、65h（e）、6Ch（l）、6Ch（l）、6Fh（o）。
