8.3.1 注册服务中心Etcd

etcd是什么

etcd 是一个分布式键值对存储，设计用来可靠而快速的保存关键数据并提供访问。通过分布式锁， leader选举保障可靠的分布式协同。

etcd 特点

1. 完全复制，集群中的每个节点均拥有全量数据

2. 强一致性，etcd通过raft共识算法保证集群数据的一致性

3. 数据结构简单，仅字符串格式

4. 可存储的数据量较少

5. 每个节点支持1000次/秒的写操作，2000次/秒的读操作

使用场景

1. 服务注册与服务发现

2. 分布式配置中心

3. 分布式锁

4. 分布式选主

5. 读多写少的场景

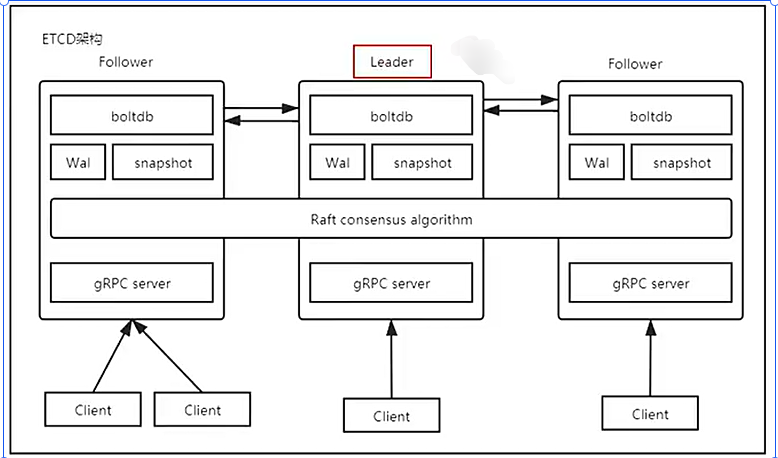

架构图

1. Leader：Raft算法中通过竞选而产生的处理所有数据提交的节点

2. Follower：竞选失败的节点作为Raft中的从属节点，为算法提供强一致性保证

3. Candidate：当Follower超过一定时间接收不到Leader的心跳时转变为Candidate开始竞选

4. Learner：etcd集群中的只读节点，拥有全量数据，不参与Leader的竞选

5. BoltDB：一个支持事务的KV存储引擎，用于对ETCD数据的持久化，支持并发读事务，串行写事务

6. WAL 预写式日志：etcd中的数据提交都会先记录到日志，日志成功后才会做数据持久化

7. Snapshot，快照：防止WAL日志过多，用于存储某一时刻etcd的所有数据，可用于节点故障恢复

8. gRPC Server：节点与节点，节点与客户端通过gRPC 通信和信息同步，每个节点都是一个gRPC 服 务器

9. Raft：共识算法，etcd数据强一致性的保障

10. Client：etcd客户端，可以是命令行客户端 etcdctl ，也可以是各个语言版本的client库，可通过 grpc与http与server端通信

基本原理

MVCC（多版本并发控制）

1. 作用

MVCC即在对数据修改时，不是去改变数据的值，而是新增一条数据记录，数据的版本号递增1。在读取 数据时实际上是读取到当前版本的数据记录。MVCC旨在提高数据库的并发性能，更好的解决读写之间的 冲突，从而实现读写冲突的情况下，不加锁并发读。

1. 数据版本号：

revision：etcd键空间版本号，key发生变更，则revision加1；全局单调递增，64bits

create_revision： 创建数据时，对应的revision

mod_revision： 数据修改时，对应的revision

version： 表示当前key被修改的次数

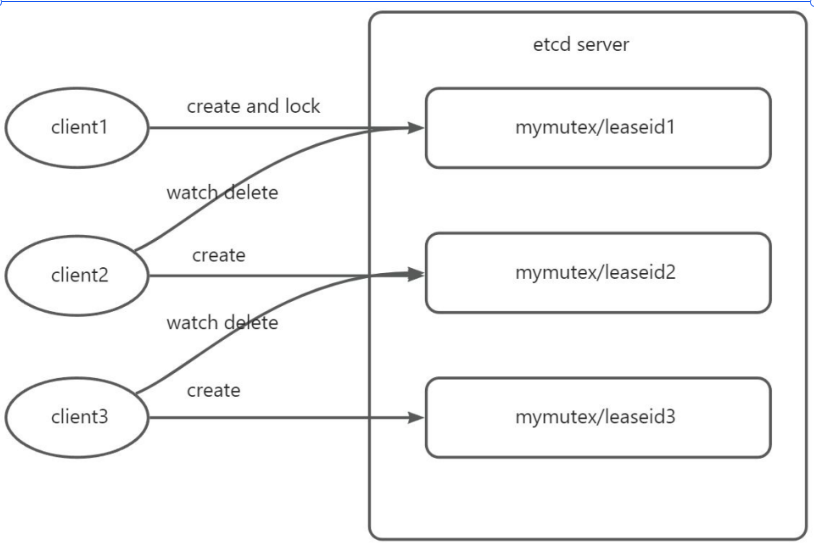

分布式锁

1. 锁的持有者为：前缀为 mymutex 且创建时间最早的key，即根据create version 正序第一个key值

2. etcd中任何数据变化都会导致全局的revision发生递增

3. 客户端向etcd发送事务，事务内容：1.向etcd添加当前客户端的键值对，并获得结果；2.向etcd中 获取目前的锁持有者。

4. 如果不存在锁持有者，则自身即为持有者；如果锁持有者的create version 等于当前自身的create version则自身即为持有者

5. 如果自身不是持有者，则监听前缀为 mymutex 且 create version 比自身小一个版本号的key的删除事件，一旦删除，则自身获取到锁

数据写流程

1. 只有leader节点能处理写流程，当follower节点收到写请求后会转发到leader

2. 将请求提案广播到各个follower节点，并记录WAL，当大多数节点成功记录WAL之后，该请求提案 的状态将变成已提交状态。

3. 由各个节点根据WAL应用数据，对数据进行持久化

4. 响应写请求，返回处理结果

读流程

线性读：

1. etcd 默认读模式是线性读，在延时和吞吐量上相比串行读略差一点，适用于对数据一致性要求高的场景。

2. 当收到一个线性读请求时，首先会从 Leader 获取集群最新的已提交的日志索引。

3. Leader 收到 ReadIndex 请求时，为防止脑裂等异常场景，会向 Follower 节点发送心跳确认，一半 以上节点确认 Leader 身份后才能将已提交的索引 (committed index) 返回给节点。

4. 节点则会等待，直到状态机已应用索引 (applied index) 大于等于 Leader 的已提交索引时 (committed Index)，然后去通知读请求。

串行读：

节点数据返回、无需通过 Raft 协议与集群进行交互。它具有低延时、高吞吐量的特点，适合对数据 一致性要求不高的场景

ETCD选项说明

1. etcd 集群运行时会同时监听2个端口，一个是客户端端口（如：2379）用于给客户端连接，一个是 集群成员之间（或伙伴，或 peer）通讯的端口（如：2380）。

2. etcd 集群配置的参数名称有一定规则，一般 --initial 前缀标记用于静态部署时启动集群，-- discovery 前缀标记在使用发现服务的方式启动集群

3. etcd 集群的安全从两个方面维护，一个是服务端集群成员（peer）之间通信使用 TLS 安全认证， 另一个是客户端（etcdctl）访问 etcd 集群使用 TLS 安全认证。

4. TLS 安全认证有一下几个文件组成

• CA 证书：ca-file

• 私钥文件： key-file

• 证书文件: cert-file

• 证书吊销列表： crl-file

etcdctl命令行

注意事项

1、容器化部署后，需要通过docker exec 在容器中执行命令，使用容器内部的etcdctl命令行客户端

# 通过docker exec 在容器内部执行命令
docker exec etcd0 /usr/local/bin/etcdctl put key1 value1

2、etcdctl 默认访问当前节点2379端口，如果当前节点的etcd服务没有监听2379端口，那么需要指定- -endpoints,可以指定某一个节点，或者集群所有节点

# etcdctl客户端访问监听了默认端口的节点
docker exec etcd0 /usr/local/bin/etcdctl put key1 value1
# etcdctl客户端访问某一个节点
docker exec etcd1 /usr/local/bin/etcdctl put key1 value1 -- endpoints=192.168.239.149:22379
# etcdctl客户端访问集群，指定所有节点列表
docker exec etcd1 /usr/local/bin/etcdctl put key1 value1 --endpoints= [192.168.239.149:2379,192.168.239.149:12379,192.168.239.149:22379]

3、容器化部署后，需要与终端保持连接的命令需要启用docker 虚拟终端交互（指定 -it 选项），例 如：lock、elect、txn等

# 分布式锁，需要再多个终端执行
docker exec -it etcd0 /usr/local/bin/etcdctl lock mutex1 # 分布式选主，需要在多个终端推选不同的候选人
docker exec -it etcd0 /usr/local/bin/etcdctl elect myelect node1
docker exec -it etcd0 /usr/local/bin/etcdctl elect myelect node2
docker exec -it etcd0 /usr/local/bin/etcdctl elect myelect node3

全局参数

--cacert="" #验证启用TLS的安全服务器的证书
--cert="" # TLS证书文件 --command-timeout=5s # 运行命令超时时间
--debug[=false] # 启用客户端调试日志记录
--dial-timeout=2s # 客户端连接的拨号超时
-d, --discovery-srv="" # 用于查询描述群集端点的SRV记录的域名
--discovery-srv-name="" # 使用DNS发现时要查询的服务名称
--endpoints=[127.0.0.1:2379] # gRPC 端点
--hex[=false] # 将字节字符串打印为十六进制编码字符串
--insecure-discovery[=true] # 接受描述群集端点的不安全SRV记录
--insecure-skip-tls-verify[=false] # 跳过服务器证书验证（注意：此选项应仅用于测试目的）
--insecure-transport[=true] # 禁用客户端连接的传输安全
--keepalive-time=2s # 客户端连接的保持生存时间
--keepalive-timeout=6s # 客户端连接的保持活动超时
--key="" # TLS密钥文件
--password="" # 密码
--user="" # 用户名
-w, --write-out="simple" #设置输出格式 (fields, json, protobuf, simple, table)

数据操作

put/get/del(数据读写)

put #将给定的key写入到存储 --ignore-lease[=false] #使用当前租约更新key --ignore-value[=false] #使用当前值更新key --lease="0" # 要附加到key的租约ID（十六进制） --prev-kv[=false] # 返回修改前的上一个键值对
del #删除指定的键或键范围 --from-key[=false] # 删除大于等于给定key的所有key（按byte值比较） --prefix[=false] # 按前缀匹配删除 --prev-kv[=false] # 删除后是否返回被删除的键值对
get #获取给定key或给定范围的key --consistency="l" # 'l' 代表线性读（执行raft）， 's' 代表串行化读 --count-only[=false] # 仅获取计数 --from-key[=false] #使用byte值比较获取大于或等于给定键的键，类似*key*，但不等于 --keys-only[=false] # 仅获取key --limit=0 #最大结果数 --order="" #结果排序，ASCEND 或 DESCEND （默认 ASCEND） --prefix[=false] # 获取具有匹配前缀的key,key* --print-value-only[=false] #用“simple”输出格式时仅打印值 --rev=0 #指定kv版本 --sort-by="" # 指定排序字段，CREATE, KEY, MODIFY, VALUE, or VERSION

示例：

docker exec etcd0 /usr/local/bin/etcdctl put key1 value1
docker exec etcd0 /usr/local/bin/etcdctl put key2 value2
docker exec etcd0 /usr/local/bin/etcdctl put key3 value2 # 根据指定key获取
docker exec etcd0 /usr/local/bin/etcdctl get key1
# 根据前缀获取 docker
exec etcd0 /usr/local/bin/etcdctl get key --prefix docker exec etcd0 /usr/local/bin/etcdctl put a valuea
docker exec etcd0 /usr/local/bin/etcdctl put b valueb
docker exec etcd0 /usr/local/bin/etcdctl put c valuec # 根据key值byte值比较，获取大于等于指定key值的所有key
docker exec etcd0 /usr/local/bin/etcdctl get b --from-key

lease(租约)

lease grant # 创建租约
lease keep-alive # 开启线程，自动续约 --once[=false] # 仅续约一次 lease list #列出所有活动的租约
lease revoke #撤销租约
lease timetolive # 获取租约信息 --keys[=false] #获取附加到此租约的key

示例：

# 创建租约，有效时长20s
docker exec etcd0 /usr/local/bin/etcdctl lease grant 20
# 获取租约列表
docker exec etcd0 /usr/local/bin/etcdctl lease list
# 根据leaseID 撤销租约
docker exec etcd0 /usr/local/bin/etcdctl lease revoke 694d869b526b302a
# 查询指定租约的有效时长信息
docker exec etcd0 /usr/local/bin/etcdctl lease timetolive 694d869b526b30c0
# 开启线程为指定租约自动续租
docker exec etcd0 /usr/local/bin/etcdctl lease keep-alive 694d869b526b30c2

lock(锁)

lock # 获取命名锁 --ttl=10 #session 超时时间

示例：

# 分布式锁，需要再多个终端执行
# 终端1
docker exec -it etcd0 /usr/local/bin/etcdctl lock mutex1
# 终端2
docker exec -it etcd0 /usr/local/bin/etcdctl lock mutex1

elect (选举)

选举逻辑与锁逻辑类似，前一个leader卸任之后，后续竞选者才能选出新的leader

elect #观察并参与领导人选举 -l, --listen[=false] # 观察模式

txn(事务)

txn # 在一个事务中处理所有请求 -i, --interactive[=false] # 交互模式下的输入事务

事务API由 if 语句、then语句、else语句组成。基本逻辑：在 If 语句中，可以添加一系列的条件表达式， 若条件表达式全部通过检查，则执行 Then 语句的 get/put/delete 等操作，否则执行 Else 的 get/put/delete 等操作，支持比较运算符 （>、<、=、!=）

if语句支持项：

1. key 的最近一次修改版本号 mod_revision，简称 mod，可以用于检查 key 最近一次被修改时的版 本号是否符合你的预期。例如：mod("key1") = "111902"，检查key1最近一次修改版本号是否等于 111902

2. key 的创建版本号 create_revision，简称 create,可以用于检测 key 是否已存在。例如： create("key") = "0"，来判断key1是否存在，不存在的话 create_revision 版本号就是0。

3. key 的修改次数 version；可以用于检查 key 的修改次数是否符合预期。例如：version("key1") > "3",来判断key1的修改次数是否大于3次

4. key 的值，可以用于检查 key 的 value 值是否符合预期。例如：value("key1") = "value1"，来判断 key1 的值是否等于 value1

watch(事件监听)

watch #监听键值或前缀的事件流 -i, --interactive[=false] # 交互式模式 --prefix[=false] # 监听前缀 --prev-kv[=false] # 获取事件发生前的上一个键值对 --progress-notify[=false] # 从服务器获取定期监视进度通知 --rev=0 # 从指定版本开始监听

# 终端1-监听key2
docker exec etcd0 /usr/local/bin/etcdctl watch key2
# 终端2-对key2做操作
docker exec etcd0 /usr/local/bin/etcdctl put key2 value3
docker exec etcd0 /usr/local/bin/etcdctl put key2 value4
docker exec etcd0 /usr/local/bin/etcdctl del key2
