Linux ISCSI服务配置

news 2025/8/8 12:54:37

iSCSI 服务器

iSCSI 服务介绍

SCSI（Small Computer System Interface，小型计算机系统接口），一种用于计算机和智能设备之间（硬盘、软驱、光驱、打印机、扫描仪等）连接标准。

iSCSI（Internet Small Computer System Interface，Internet 小型计算机系统接口)，又称为IP-SAN，是IBM公司研究开发的IP SAN技术，该技术是将现有SCSI接口与以太网络(Ethernet)技术结合，基于TCP/IP的协议连接iSCSI服务端（Target）和客户端(Initiator)，使得封装后的SCSI数据包可以在互联网传输，最终实现iSCSI服务端提供存储给客户端。

通常，iSCSI使用专用的10 Gb以太网或更好的网络，以最大程度地提高性能。

从物理服务器到存储的电缆通常封闭在数据中心内，并且理想情况下不直接连接到LAN网络，所以SAN流量通常不加密，以最大程度地提高性能。 为了实现WAN安全，iSCSI管理员可以使用IPsec加密流量。

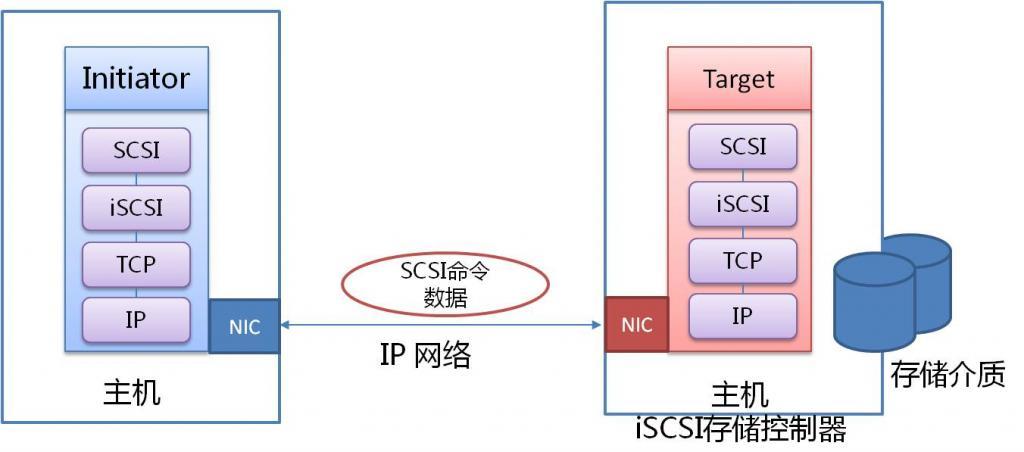

iSCSI 架构

iSCSI服务是C/S架构。访问的iSCSI目标在客户端系统上显示为本地且未格式化的SCSI快设备，等同于通过SCSI布线、FC直连或FC交换光线连接的设备。

  • Initiator，iSCSI客户端，通常以软件方式部署，也可以使用iSCSI Host Bus Adapters (HBAs) （HBA）硬件。 Initiator必须具有唯一的名称（请参见IQN）。

  • Target，iSCSI服务器上的iSCSI存储资源。 Target必须具有唯一的名称（请参见IQN）。 每个目标都提供一个或多个块设备或逻辑单元（LUN-logical units）。 在大多数情况下，Target只提供一个设备，但一台服务器可以提供多个目标。

  • IQN（iSCSI Qualified Name）全球唯一的名称，用于标识发起者和目标。 IQN具有以下格式：

    iqn.YYYY-MM.com.reversed.domain:name_string
    • YYYY-MM，年和月。示例，2020年6月为2020-06。该日期有助于确保IQN唯一性。
    • com.reversed.domain，反向域名。 例如，server.redhat.fun的反向域名为cloud.laoma.www。
    • name_string，用于标识您管理的特定目标。 如果服务器只具有一个目标，则有时会省略此名称。

  • Portal，指定服务器监听的地址和端口，例如，172.25.250.50:3260。

  • LUN（Logical Unit Number），代表Target提供的块设备。 每个目标可以提供一个或多个LUN。

  • ACL（Access Control List），使用Initiator的IQN限制客户端访问Target。

  • TPG（Target Portal Group），是目标的完整配置，包括Portal，LUN和ACL。 几乎所有目标都使用一个TPG，但是高级配置有时可能会定义多个TPG。

  • discovery，查询服务器上有Target列表。

  • login，向Target验证，验证通过后即可以使用Target服务器提供的块设备。

配置 iSCSI Targets

配置 iSCSI Targets需要安装以下软件：

  • targetd，服务端软件。
  • targetcli，用于配置targetd服务。
# 安装软件
[root@server ~ 14:35:32]# yum install -y targetd targetcli# 启用并启动服务
[root@server ~ 14:36:18]# systemctl enable target --now # 配置防火墙
[root@server ~ 14:36:35]# firewall-cmd --permanent --add-service=iscsi-target
[root@server ~ 14:36:44]# firewall-cmd --reload

当您不带任何选项运行targetcli时，该命令将进入交互模式。

在以下示例中，使用ls命令显示当前布局。

[root@server ~ 14:36:56]# targetcli
Warning: Could not load preferences file /root/.targetcli/prefs.bin.
targetcli shell version 2.1.53
Copyright 2011-2013 by Datera, Inc and others.
For help on commands, type 'help'./> ls
o- / ...........................................................................o- backstores ................................................................| o- block ...................................................................| o- fileio ..................................................................| o- pscsi ...................................................................| o- ramdisk .................................................................o- iscsi .....................................................................o- loopback ..................................................................
/>

配置 backstore 对象

backstore类型：

  • block：服务器中的块设备，例如磁盘驱动器，磁盘分区或逻辑卷。
  • fileio：本地文件系统中的常规文件。targetcli将该文件用作磁盘映像。
  • pscsi：物理SCSI设备。 这种类型的存储允许客户端通过网络访问服务器上的物理SCSI设备。
  • ramdisk：内存中的磁盘设备。 这种类型的存储不会持久存储数据。 服务器重新启动后，数据将丢失。

要使用targetcli创建后备存储，请使用其create命令。 该命令的行为取决于您在配置树中的当前位置。

示例：

/> cd backstores/block
/backstores/block> ls
o- block .......................................................................
/backstores/block> create sdb /dev/sdb
Created block storage object sdb using /dev/sdb.

等同于

/> /backstores/block create sdb /dev/sdb
Created block storage object sdb using /dev/sdb.

配置 Target IQN

在/iscsi伪目录中，创建IQN，将您选择的IQN名称作为其第一个参数。

/backstores/block> cd /iscsi
/iscsi> ls
o- iscsi .......................................................................
/iscsi> create iqn.2025-08.cloud.sh.server:sdb
Created target iqn.2025-08.cloud.sh.server:sdb.
Created TPG 1.
Global pref auto_add_default_portal=true
Created default portal listening on all IPs (0.0.0.0), port 3260.
/iscsi> ls
o- iscsi .......................................................................o- iqn.2025-08.cloud.sh.server:sdb ...........................................o- tpg1 ....................................................................o- acls ..................................................................o- luns ..................................................................o- portals ...............................................................o- 0.0.0.0:3260 ........................................................

配置 LUN

/iscsi> cd iqn.2025-08.cloud.sh.server:sdb/tpg1/luns
/iscsi/iqn.20...sdb/tpg1/luns>
/iscsi/iqn.20...sdb/tpg1/luns> create /backstores/block/sdb
Created LUN 0.

配置 ACL

创建ACL，以允许客户端启动程序访问目标。在Red Hat Enterprise Linux上，启动器的IQN存储在/etc/iscsi/initiatorname.iscsi文件中。

/iscsi/iqn.20...sdb/tpg1/luns> cd ../acls
/iscsi/iqn.20...sdb/tpg1/acls> create iqn.2025-08.cloud.sh.client
Created Node ACL for iqn.2025-08.cloud.sh.client
Created mapped LUN 0.

配置 Portal

/iscsi/iqn.20...sdb/tpg1/acls> cd ../portals/
/iscsi/iqn.20.../tpg1/portals> ls
o- portals ....................................................... [Portals: 1]o- 0.0.0.0:3260 ........................................................ [OK]
/iscsi/iqn.20.../tpg1/portals> delete 0.0.0.0 3260
Deleted network portal 0.0.0.0:3260
/iscsi/iqn.20.../tpg1/portals> create 10.1.8.10 3260
Using default IP port 3260
Created network portal 10.1.8.10:3260.

保存配置

退出targetcli shell时，该命令将配置保存在/etc/target/saveconfig.json文件中。

/iscsi/iqn.20.../tpg1/portals> exit
Global pref auto_save_on_exit=true
Configuration saved to /etc/target/saveconfig.json

非交互式管理 Targets

[root@server ~ 16:58:18]# targetcli /backstores/block create sdb /dev/sdb
Created block storage object sdb using /dev/sdb.[root@server ~ 16:58:30]# targetcli /iscsi create iqn.2025-08.cloud.sh.server:sdb
Created target iqn.2025-08.cloud.sh.server:sdb.
Created TPG 1.
Global pref auto_add_default_portal=true
Created default portal listening on all IPs (0.0.0.0), port 3260.[root@server ~ 16:58:39]# targetcli /iscsi/iqn.2025-08.cloud.sh.server:sdb/tpg1/luns \
> create /backstores/block/sdb
Created LUN 0.[root@server ~ 16:58:49]# targetcli /iscsi/iqn.2025-08.cloud.sh.server:sdb/tpg1/acls \
> create iqn.2025-08.cloud.sh.client
Created Node ACL for iqn.2025-08.cloud.sh.client
Created mapped LUN 0.[root@server ~ 16:58:58]# targetcli /iscsi/iqn.2025-08.cloud.sh.server:sdb/tpg1/portals \
> delete 0.0.0.0 3260
Deleted network portal 0.0.0.0:3260root@server ~ 16:59:06]# targetcli /iscsi/iqn.2025-08.cloud.sh.server:sdb/tpg1/portals \
> create 10.1.8.10 3260
Using default IP port 3260
Created network portal 10.1.8.10:3260[root@server ~ 16:59:15]# targetcli saveconfig
Configuration saved to /etc/target/saveconfig.json

提示：与交互式使用targetcli不同，命令行模式必须显式运行saveconfig子命令以保存配置。

访问 iSCSI 存储

iSCSI 启动器通常以软件方式实现。 使用基于软件的iSCSI启动器需要连接到具有足够带宽的现有以太网网络，以承载存储流量。

您也可以使用硬件启动器-主机总线适配器（HBA），从而减轻了其他系统资源的负担。

准备系统

配置iSCSI客户端启动程序需要安装iscsi-initiator-utils软件包，该软件包包括iscsi和iscsid服务以及**/etc/iscsi/iscsid.conf和/etc/iscsi/initiatorname.iscsi**配置文件。

[root@client ~ 17:00:05]# yum install -y iscsi-initiator-utils

作为iSCSI启动器，客户端需要其自己的唯一iSCSI合格名称（IQN）。在安装iscsi-initiator-utils的过程中，该软件包生成唯一的IQN，并存储到/etc/iscsi/initiatorname.iscsi文件中。 管理员通常需要更改该名称。

[root@client ~ 17:01:21]# vim /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2025-08.cloud.sh.client

/etc/iscsi/iscsid.conf文件包含您连接的目标的默认设置。 这些设置包括iSCSI超时，重试以及用于身份验证的用户名和密码参数。

软件包安装会自动配置iscsid服务，以便启动器在系统启动时自动重新连接到任何已发现的目标。 每当您修改启动程序的配置文件时，请重新启动iscsid服务。

连接 iSCSI 目标

在使用远程设备之前，首先需要发现目标。 发现过程使用/etc/iscsi/iscsid.conf中的配置将目标信息和设置存储在/var/lib/iscsi/nodes/目录中。

您可以使用以下命令执行远程目标的发现：

iscsiadm -m discovery -t st -p portal_ip[:port]

参数说明：

  • portal_ip参数是目标门户的IP地址。
  • 如果未指定port参数，它将使用默认端口3260。

示例：

[root@client ~ 17:02:19]# iscsiadm -m discovery -t st -p server
10.1.8.10:3260,1 iqn.2025-08.cloud.sh.server:sdb

要使用列出的目标之一，请使用以下命令登录到该目标：

iscsiadm -m node -T Target -p portal_ip[:port] -l

示例：

[root@client ~ 17:02:46]# iscsiadm -m node -T iqn.2025-08.cloud.sh.server:sdb -l
Logging in to [iface: default, target: iqn.2025-08.cloud.sh.server:sdb, portal: 10.1.8.10,3260] (multiple)
Login to [iface: default, target: iqn.2025-08.cloud.sh.server:sdb, portal: 10.1.8.10,3260] successful.

此时，系统将检测到新的SCSI块设备，就好像它是本地连接的硬盘驱动器一样。 您可以使用以下命令查看新设备，该命令以打印级别3显示有关当前iSCSI登录会话的信息。

[root@client ~ 17:03:49]# iscsiadm -m session -P 3
iSCSI Transport Class version 2.0-870
version 6.2.0.874-22
Target: iqn.2025-08.cloud.sh.server:sdb (non-flash)Current Portal: 10.1.8.10:3260,1Persistent Portal: 10.1.8.10:3260,1**********Interface:**********Iface Name: defaultIface Transport: tcpIface Initiatorname: iqn.2025-08.cloud.sh.clientIface IPaddress: 10.1.8.11Iface HWaddress: <empty>Iface Netdev: <empty>SID: 1iSCSI Connection State: LOGGED INiSCSI Session State: LOGGED_INInternal iscsid Session State: NO CHANGE*********Timeouts:*********Recovery Timeout: 120Target Reset Timeout: 30LUN Reset Timeout: 30Abort Timeout: 15*****CHAP:*****username: <empty>password: ********username_in: <empty>password_in: ********************************Negotiated iSCSI params:************************HeaderDigest: NoneDataDigest: NoneMaxRecvDataSegmentLength: 262144MaxXmitDataSegmentLength: 262144FirstBurstLength: 65536MaxBurstLength: 262144ImmediateData: YesInitialR2T: YesMaxOutstandingR2T: 1************************Attached SCSI devices:************************Host Number: 32	State: runningscsi32 Channel 00 Id 0 Lun: 0Attached scsi disk sdb		State: running

或者，您可以查看dmesg，tail /var/log/messages或ls -l /dev/disk/by-path/*iscsi*命令的输出。 该登录过程在重新启动后将保持不变。 因此，启动后块设备将自动可用。

格式化 iSCSI 设备

如果发现的块设备已经具有分区，文件系统或LVM卷，则可以使用常规命令（如mount）访问该数据。 您可以使用lsblk --fs命令检查设备。

[root@client ~ 17:04:30]# lsblk -fs
NAME        FSTYPE      LABEL UUID                                   MOUNTPOINT
sda1        xfs               7878aba8-e3eb-4373-af5a-f27f683ecab6   /boot
└─sda
sdb         xfs               797bba1b-1203-498a-93cc-f43f106a836d
sr0
centos-root xfs               1a65de2c-c391-4bb3-ab7a-49de9b694035   /
└─sda2      LVM2_member       TF5nsh-oCZ2-3ETj-6pCD-0a9n-2GEV-SGwPZT └─sda
centos-swap swap              688d2a60-823c-42f1-b65b-097f77afe1f1   [SWAP]
└─sda2      LVM2_member       TF5nsh-oCZ2-3ETj-6pCD-0a9n-2GEV-SGwPZT └─sda

多个启动程序同时从同一目标安装同一文件系统，会导致文件系统损坏或尝试读取数据时出现不一致。 本地文件系统（例如ext4或XFS）不支持从多个系统并发安装。如果需要允许从多个系统同时访问基于iSCSI的块设备，请使用群集文件系统（例如GFS2）。

如果磁盘为空，则可以对其进行格式化，创建分区或将其用作LVM物理卷。

# 假设客户端发现的设备名称是/dev/sdb
[root@client ~ 17:05:13]# mkfs.xfs /dev/sdb

持久化挂载

在/etc/fstab中的iSCSI目标上持久地挂载文件系统时，请确保遵循以下建议：

  • 使用带有–fs选项的lsblk命令来确定文件系统UUID，然后使用该UUID挂载文件系统。 不要使用设备名称（/dev/sd*）。 设备的名称取决于 iSCSI 设备通过网络响应的顺序，因此设备名称可能会在引导之后更改。如果在 /etc/fstab 中使用设备名称，则系统可能会将设备挂载在错误的挂载点下。
  • 在/etc/fstab中使用 _netdev 挂载选项。 因为iSCSI依赖网络访问远程设备，所以此选项可确保在网络和启动器启动之前，系统不会尝试挂载文件系统。

示例：

UUID="10f8d2d4-e412-4808-88c9-153f4c7b4696" /data xfs defaults,_netdev        0 0

还需要确保服务iscsi开机自动启动，该服务默认是开机自动启动的。

[root@client ~ 17:06:09]# systemctl enable iscsi

断开目标连接

要停止使用iSCSI目标，请执行以下步骤：

  • 确保没有使用目标提供的任何设备。 例如，卸载文件系统。

  • 从/etc/fstab等位置删除对目标的所有持久引用。

  • 从iSCSI目标注销。

    [root@client ~ 17:06:33]# iscsiadm -m node -T iqn.2025-08.cloud.sh.server:sdb \
> -p server:3260 -u
Logging out of session [sid: 1, target: iqn.2025-08.cloud.sh.server:sdb, portal: 10.1.8.10,3260]
Logout of [sid: 1, target: iqn.2025-08.cloud.sh.server:sdb, portal: 10.1.8.10,3260] successful

  • 删除 iSCSI目标的本地记录，以使启动器在引导过程中不会自动登录到目标。

    [root@client ~ 17:07:20]# iscsiadm -m node -T iqn.2025-08.cloud.sh.server:sdb \
> -p 10.1.8.10:3260 -o delete

故障处理

如果发现成功，但是启动器登录到发现的目标时遇到问题，则该问题很可能与访问控制或身份验证有关。客户端上的IQN与服务器上的IQN不匹配会导致目标登录失败。

如果问题是由于客户端上的启动器IQN不正确引起的，请在客户端的/etc/iscsi/initiatorname.iscsi文件中修复IQN，然后重新启动iscsid服务以使更改生效。

原因：iscsid 服务缓存了之前客户端扫描时使用的IQN。

处理方法：停止 iscsid 服务，释放之前客户端扫描时使用的IQN。

[root@client ~ 17:07:59]# systemctl stop iscsid# 重新发现
[root@client ~ 17:08:55]# iscsiadm -m discovery -t st -p server
10.1.8.10:3260,1 iqn.2025-08.cloud.sh.server:sdb# 重新登录
[root@client ~ 17:09:17]# iscsiadm -m node -T iqn.2025-08.cloud.sh.server:sdb -l
Logging in to [iface: default, target: iqn.2025-08.cloud.sh.server:sdb, portal: 10.1.8.10,3260] (multiple)
Login to [iface: default, target: iqn.2025-08.cloud.sh.server:sdb, portal: 10.1.8.10,3260] successful.
