一、Envoy基础概念学习

news 2025/8/7 14:40:30

因语雀和CSDN MarkDown格式有区别，导入到CSDN时可能会有格式显示问题，请查看原文链接：
https://www.yuque.com/dycloud/pss8ys/vgut6pqokb39oh1k

一、Envoy 基础

1.1 什么是 Envoy

Envoy 是现代云原生架构中的高性能开源边缘和服务代理，是用 C++开发的高性能代理，由 Lyft 公司开发并捐赠给 CNCF（云原生计算基金会）。它专为分布式系统设计，核心功能是处理服务间的网络通信，是服务网格（如 Istio）的数据平面核心组件。

Envoy 是一个独立的进程，旨在与每个应用程序服务器一起运行。所有 **Envoy** 都形成一个透明的通信网格，其中每个应用程序都向 localhost 发送和接收消息，并且不需要知道网络拓扑。与传统的库式服务到服务通信方法相比，进程外体系结构有两个实质性的好处：

Envoy 适用于任何应用程序语言。单个 Envoy 部署可以在 Java、C++、Go、PHP、Python 等之间形成网格。面向服务的架构使用多种应用程序框架和语言变得越来越普遍。Envoy 透明地弥合了这一差距。
任何使用过大型面向服务架构的人都知道，部署库升级可能会非常痛苦。Envoy 可以在整个基础设施中透明地快速部署和升级。

1.2 Envoy 核心特性

1.2.1 L3/L4 层过滤器架构

Envoy 的核心是一个 L3/L4 网络代理。可插拔过滤器链机制允许编写过滤器来执行不同的 TCP/UDP 代理任务并插入到主服务器中。Envoy 社区已经提供了很多过滤器以支持各种任务，例如原始 TCP 代理、UDP 代理、HTTP 代理、TLS 客户端证书身份验证、Redis、 MongoDB、Postgres 等。

1.2.2 HTTP L7 层过滤器

HTTP 是现代应用程序架构的关键组件，Envoy 支持额外的 HTTP L7 过滤层。HTTP 过滤器可以插入 HTTP 连接管理子系统，以执行不同的任务，例如缓冲、速率限制、路由/转发、嗅探 Amazon 的 DynamoDB 等。

1.2.3 HTTP L7 路由

在 HTTP 模式下运行时，Envoy 支持能够根据路径、权限、内容类型、运行时值等路由和重定向请求的路由子系统。此功能在使用 Envoy 作为前端/边缘代理时最有用，但在构建服务到服务网格时也会利用。

1.2.4 gRPC 支持

gRPC 是 Google 的 RPC 框架，它使用 HTTP/2 或更高版本作为底层多路复用传输。Envoy 支持用作 gRPC 请求和响应的路由和负载平衡基础所需的所有 HTTP/2 功能。这两个系统非常互补。

1.2.5 服务发现和动态配置

Envoy 可选择使用一组分层的用于集中管理的动态配置 API。这些层为 Envoy 提供了有关以下内容的动态更新：后端集群中的主机、 后端集群本身、HTTP 路由、侦听套接字和加密材料。为了简化部署，后端主机发现可以是通过 DNS 解析完成（甚至完全跳过），其他层被静态配置文件替换。

1.2.6 健康检查

内置健康状态检测子系统，支持对上游服务集群进行主动式健康状态监测 Enovy基于服务发现和健康状态监测信息判定上游集群中健康可用的端点。

1.2.7 高级负载均衡

分布式系统中不同组件之间的负载均衡是一个复杂的问题。由于 Envoy 是一个独立的代理而不是库，因此它能够在一个地方实现高级负载平衡技术，并让任何应用程序都可以访问它们。目前 Envoy 包括对自动重试、断路、通过外部速率限制服务进行全局速率限制，请求镜像，以及异常值检测。

1.2.8 前端/边缘代理支持

在边缘使用相同的软件（可观察性、管理、相同的服务发现和负载平衡算法等）具有巨大的好处。Envoy 具有一组功能，非常适合作为大多数现代 Web 应用程序用例的边缘代理。这包括 TLS 终止、HTTP/1.1 HTTP/2 和 HTTP/3 支持，以及 HTTP L7 路由。

1.2.9 一流的可观测性

内置支持对各子系统生成统计信息，默认以statsD为statistics sink，以及通过admin接口对外暴露

支持链路跟踪

1.3 Envoy 核心组件

1.3.1 监听器（Listener）

监听器是 Envoy 中的网络入口点，绑定特定地址和端口用于接收流量。

支持 TCP/UDP协议监听
TLS 终止与证书管理
协议自动检测（如 HTTP/1.1 到 HTTP/2 的自动升级）
关联过滤器链处理流量

https://www.envoyproxy.io/docs/envoy/v1.35.0/api-v3/config/listener/v3/listener.proto#envoy-v3-api-msg-config-listener-v3-listener

{"name": "...", // 监听器的名称，便于标识和管理"address": {...}, // 监听器监听的 IP 地址和端口，决定了入站请求的接收终端"additional_addresses": [], // 额外绑定的地址，可用于多网卡或多地址绑定场景"stat_prefix": "...", // 用于生成监听器相关监控统计指标时的前缀"filter_chains": [], // 过滤器链数组，定义连接在流程中的一系列过滤器处理逻辑"filter_chain_matcher": {...}, // 可用于动态选择匹配哪个过滤器链的高级匹配器"use_original_dst": {...}, // 是否使用原始目的地址，常用于透明代理或重定向场景"default_filter_chain": {...}, // 默认过滤器链，所有未被其他chain匹配到的连接将使用此链"per_connection_buffer_limit_bytes": {...}, // 每个连接在Envoy内部可用的缓冲区字节上限"metadata": {...}, // 附加元数据，比如标签、版本号、环境信息等，为上游扩展或插件增强用"drain_type": "...", // 监听器的排空类型: graceful（优雅关闭）、immediate（立即关闭）等"listener_filters": [], // 监听器级别的过滤器（比如用于连接建立时的SNI提取、Proxy Protocol解析等）"listener_filters_timeout": {...}, // 监听器过滤器的超时时间，超时未完成则可终止或跳过"continue_on_listener_filters_timeout": ..., // 监听器过滤器超时后是否继续后续流程"transparent": {...}, // 是否启用透明代理（不更改被代理流量的源地址）"freebind": {...}, // 是否允许在本地IP还未分配到本机时提前绑定端口（少数网络环境需要）"socket_options": [], // 绑定socket时需要配置的底层选项（如TCP fast open、keepalive等）"tcp_fast_open_queue_length": {...}, // TCP Fast Open队列长度，提升建立连接效率"traffic_direction": "...", // 标识监听器流量方向，比如INBOUND（入站）或OUTBOUND（出站）"udp_listener_config": {...}, // 针对UDP协议监听的专用配置，主要用于Datagram传输"api_listener": {...}, // 支持“API驱动型Listener”，如gRPC代理用于与xDS API交互"connection_balance_config": {...}, // 多线程时对连接分配策略配置，提高连接处理均衡"reuse_port": ..., // [已废弃] 是否多进程/多线程下允许端口重用（通常用enable_reuse_port）"enable_reuse_port": {...}, // 是否启用端口重用，高并发高可用场景下常用"access_log": [], // 此监听器级别的访问日志配置"tcp_backlog_size": {...}, // TCP listen socket的backlog参数（队列长度）"max_connections_to_accept_per_socket_event": {...}, // 每一次socket事件上最大允许的accept数量，防止单次突发流量压垮服务"bind_to_port": {...}, // 是否实际绑定物理端口（某些情况下仅内部转发可为false）"internal_listener": {...}, // 配置内部监听器（仅用于Envoy自身组件间通信，非对外开放接口）"enable_mptcp": ..., // 是否启用多路径TCP（MPTCP）功能，高可用和高通量场景可用"ignore_global_conn_limit": ..., // 是否忽略全局连接限制策略，仅对部分流量放宽连接数限制"bypass_overload_manager": ... // 是否绕过过载管理器（Overload Manager），某些特殊流量可配置为永不关闭
}

示例：

listeners:
- name: main_listeneraddress: socket_address: address: 0.0.0.0port_value: 8080filter_chains: [...]  # 过滤器链配置

1.3.2 过滤器（Filter）

监听器过滤器主要用途：无需更改就可以轻松的添加更多 Envoy 支持的核心功能，也可以使多个功能之间交互更加丰富。

过滤器链：

每个 Listener 监听器可以有多个过滤器和一个默认的过滤器（可选），请求到达后，会根据你写的匹配规则来选择符合条件的过滤器 FilterChain，如果没有找到匹配的 FilterChain，就会使用默认的过滤器来处理请求（如果配置了），否则将会关闭链接。

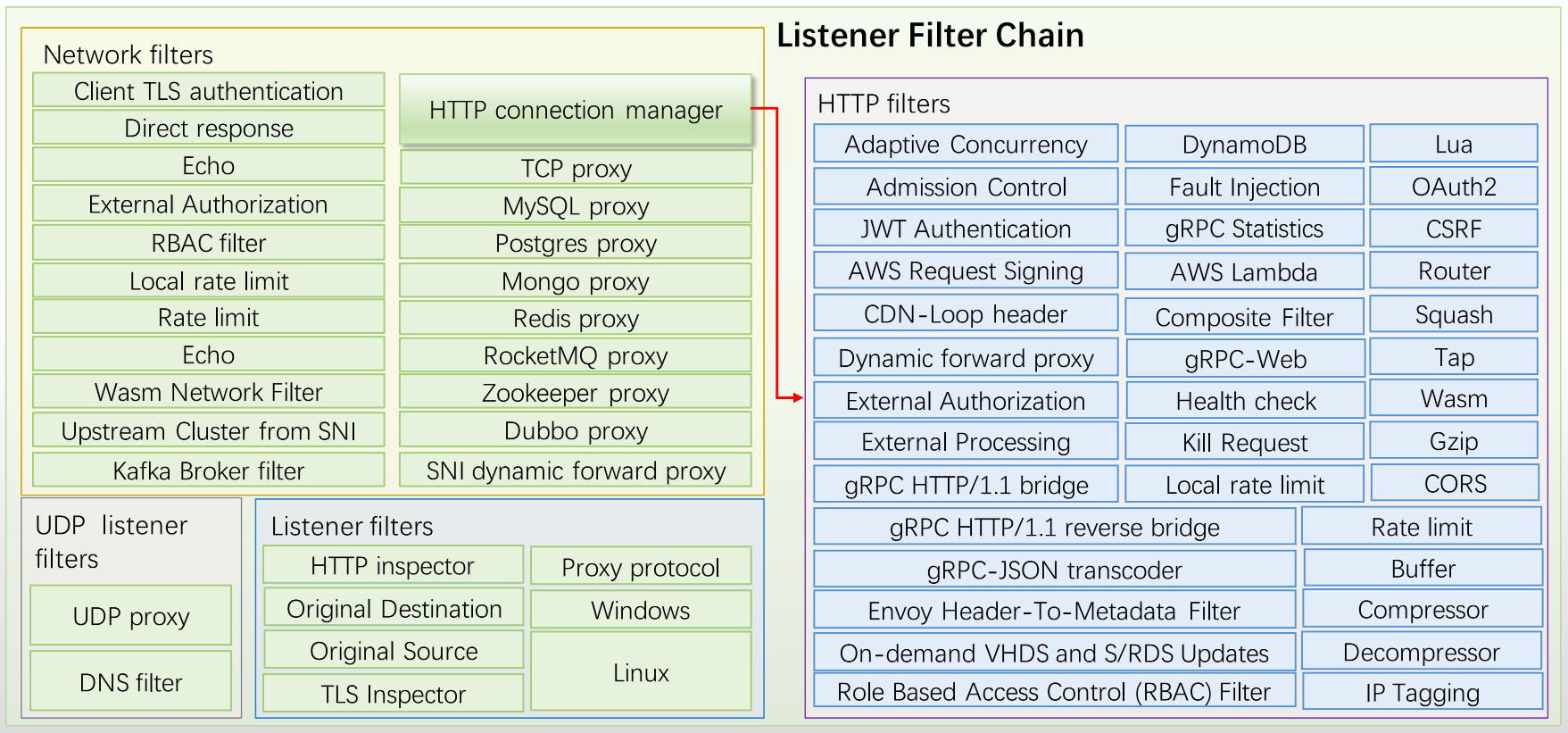

Envoy 内置了很多 L3/L4 过滤器，例如：

代理类：TCP Proxy、HTTP connection manager、Thrift Proxy、Mongo proxy、Dubbo Proxy、ZooKeeper proxy、 MySQL proxy和Redis proxy等，
其它：Client TLS authentication、Rate limit、Role Based Access Control (RBAC) Network Filter和Upstream Cluster from SNI等；

{"filter_chain_match": {...}, // 匹配条件，用于决定外部连接是否由此Filter Chain处理，比如根据SNI、目标端口、来源IP等字段识别不同客户端的请求"filters": [], // 在此Filter Chain中要应用的一系列过滤器（如HTTP连接管理器、TCP代理等），依次处理流量"use_proxy_proto": {...}, // 是否启用PROXY协议（Proxy Protocol），用于识别经过L4负载均衡器时原始客户端的IP和端口（如Nginx、HAProxy场景）"transport_socket": {...}, // 定义底层传输套接字配置，如TLS/SSL安全通信、加密通信等（如类型为“tls”时配置证书等信息）"transport_socket_connect_timeout": {...}, // 连接建立时传输层套接字的超时时间，防止连接握手过程阻塞太久"name": ... // 本Filter Chain的名称，便于管理、监控和排障
}

listener_filters:- name: "envoy.filters.listener.http_inspector"typed_config:"@type": type.googleapis.com/envoy.extensions.filters.listener.http_inspector.v3.HttpInspector

过滤器的 typed_config 有很多，可以查看官网选择自己需要的

https://www.envoyproxy.io/docs/envoy/v1.35.0/api-v3/config/listener/v3/listener_components.proto#envoy-v3-api-msg-config-listener-v3-filter

1.3.3 路由（Router）

主要作用于 HTTP 过滤器中，根据请求路径、头部、参数等对流量进行转发和分流，决定请求要去哪一个 Cluster（集群），可以实现路由重写、流量镜像、AB 测试、蓝绿发布、金丝雀发布等场景的实现。

1.3.4 集群（Cluster）

https://www.envoyproxy.io/docs/envoy/v1.35.0/configuration/upstream/cluster_manager/cluster_stats#general

集群是一组上游主机的逻辑组合，每个主机映射成集群中的一个断电，下游的请求被调度到上游主机。他可以实现服务发现（静态/DNS/EDS）、连接池管理、健康状态维护、负载均衡策略等。

每个 Cluster 主要由集群名称，以及集群中的端点（通常是提供服务的 IP 和端口组成），EnvoyCluster 支持纯静态定义方式来指定端点，也支持以动态方式发现各端点，甚至还支持自定义的发现机制，还支持用户定义多种高级功能，例如：负载均衡策略、主动健康状态检查、被动健康状态检查和断路器等。

类型	发现方式	适用场景
STATIC	静态配置	固定后端服务
STRICT_DNS	DNS轮询	传统架构迁移
EDS	动态端点	服务网格

{"transport_socket_matches": [], // 根据不同的目标主机或端口选择不同的 transport socket 配置（比如针对不同后端启用不同TLS证书）"name": "...", // 集群名称，必须唯一，用于识别和引用该集群"alt_stat_name": "...", // 指定该集群监控指标的替代名称，方便自定义统计项"type": "...", // 集群类型，如STATIC、STRICT_DNS、LOGICAL_DNS、EDS等，决定服务发现、节点变更的方法"cluster_type": {...}, // 自定义扩展的集群类型配置（一般用于特殊插件场景）"eds_cluster_config": {...}, // Endpoints Discovery Service 配置，启用动态服务发现时所需的参数"connect_timeout": {...}, // 建立与上游服务连接的超时时长"per_connection_buffer_limit_bytes": {...}, // 单个连接缓冲区的最大字节数，超过这个上限会触发流量管控"lb_policy": "...", // 负载均衡策略，如 ROUND_ROBIN、LEAST_REQUEST、RING_HASH等"load_assignment": {...}, // 静态或动态分配集群中的后端节点列表及其属性"health_checks": [], // 健康检查配置数组，定期检测集群中各个节点的可用性"max_requests_per_connection": {...}, // 单条连接最大允许请求数（如HTTP/1 keepalive或HTTP/2复用）"circuit_breakers": {...}, // 熔断器配置，用于防止后端过载或故障自动限流"upstream_http_protocol_options": {...}, // 上游HTTP协议通用选项"common_http_protocol_options": {...}, // HTTP协议所有版本的通用配置项"http_protocol_options": {...}, // HTTP/1.1 协议的相关配置"http2_protocol_options": {...}, // HTTP/2 协议的相关配置"typed_extension_protocol_options": {...}, // 用于扩展自定义协议的配置，基于 typed extension 方式"dns_refresh_rate": {...}, // DNS 动态地址集群的刷新间隔"dns_jitter": {...}, // DNS刷新间隔的随机抖动，防止多个实例同时刷新DNS"dns_failure_refresh_rate": {...}, // DNS解析失败时的重试频率"respect_dns_ttl": ..., // 是否根据DNS返回的TTL值动态调整刷新周期"dns_lookup_family": "...", // DNS查询族，支持AUTO、V4_ONLY、V6_ONLY等"dns_resolvers": [], // 自定义DNS服务器地址清单"use_tcp_for_dns_lookups": ..., // 是否用TCP协议进行DNS解析（默认UDP）"dns_resolution_config": {...}, // DNS解析的详细配置（如EDNS、缓存设置等）"typed_dns_resolver_config": {...}, // 针对typed扩展的DNS resolver配置"wait_for_warm_on_init": {...}, // 初始化阶段是否等待健康检查和服务发现准备就绪"outlier_detection": {...}, // 异常节点检测配置，自动踢除异常后端，提高集群稳定性"cleanup_interval": {...}, // 异常节点检测的周期性清理间隔"upstream_bind_config": {...}, // 连接上游节点时本地网卡IP的绑定配置"lb_subset_config": {...}, // 负载均衡子集配置，用于标签/元数据分流"ring_hash_lb_config": {...}, // 一致性哈希负载均衡详细参数"maglev_lb_config": {...}, // Maglev负载均衡具体参数"original_dst_lb_config": {...}, // Original Destination负载均衡详细参数"least_request_lb_config": {...}, // Least Request负载均衡详细参数"round_robin_lb_config": {...}, // 轮询负载均衡详细参数"common_lb_config": {...}, // 负载均衡的通用配置参数"transport_socket": {...}, // 与上游连接时使用的底层传输配置（如TLS/SSL安全传输等）"metadata": {...}, // 集群元数据，可为过滤器、路由等机制提供服务拓展信息"protocol_selection": "...", // 协议选择策略（如：配置使用下游协议或明确指定协议版本等）"upstream_connection_options": {...}, // 与上游建立连接的Socket相关选项"close_connections_on_host_health_failure": ..., // 后端主机健康检查失败时是否强制关闭当前连接"ignore_health_on_host_removal": ..., // 移除主机时是否忽略其健康状态，决定统计和熔断时机"filters": [], // 集群级别的流量过滤器列表（实验性，较少使用）"load_balancing_policy": {...}, // 支持动态扩展的负载均衡策略，可写复杂dsl（未来特性，暂较少用）"lrs_report_endpoint_metrics": [], // 用于LRS（Load Reporting Service）的端点自定义指标上报设置"track_timeout_budgets": ..., // 是否开启超时预算跟踪，用于精细化流量监控"upstream_config": {...}, // 上游连接的全局自定义扩展配置"track_cluster_stats": {...}, // 是否启用细粒度的集群指标监控选项"preconnect_policy": {...}, // 预连接策略，有利于提升高并发和低延迟"connection_pool_per_downstream_connection": ... // 每个下游连接分配独立连接池，提高上游复用粒度
}

1.3.5 Endpoint

endpoint 就代表一个上游服务的一个实例（真正提供服务的）。

1.4 完整架构设计

Envoy 采用单进程多线程架构。

一个独立的 primary 线程负责控制各种零散的协调任务，而一些 worker 线程则负责执行监听、过滤和转发任务。

一旦侦听器接受连接，该连接就会将其生命周期绑定到一个单独的 worker 线程。这使得 Envoy 的大部分工作基本上是单线程来处理的，只有少量更复杂的代码处理工作线程之间的协调。

通常情况下 Envoy 实现了 100% 非阻塞。对于大多数工作负载，我们建议将 worker 线程的数量配置为机器上的硬件线程数量。

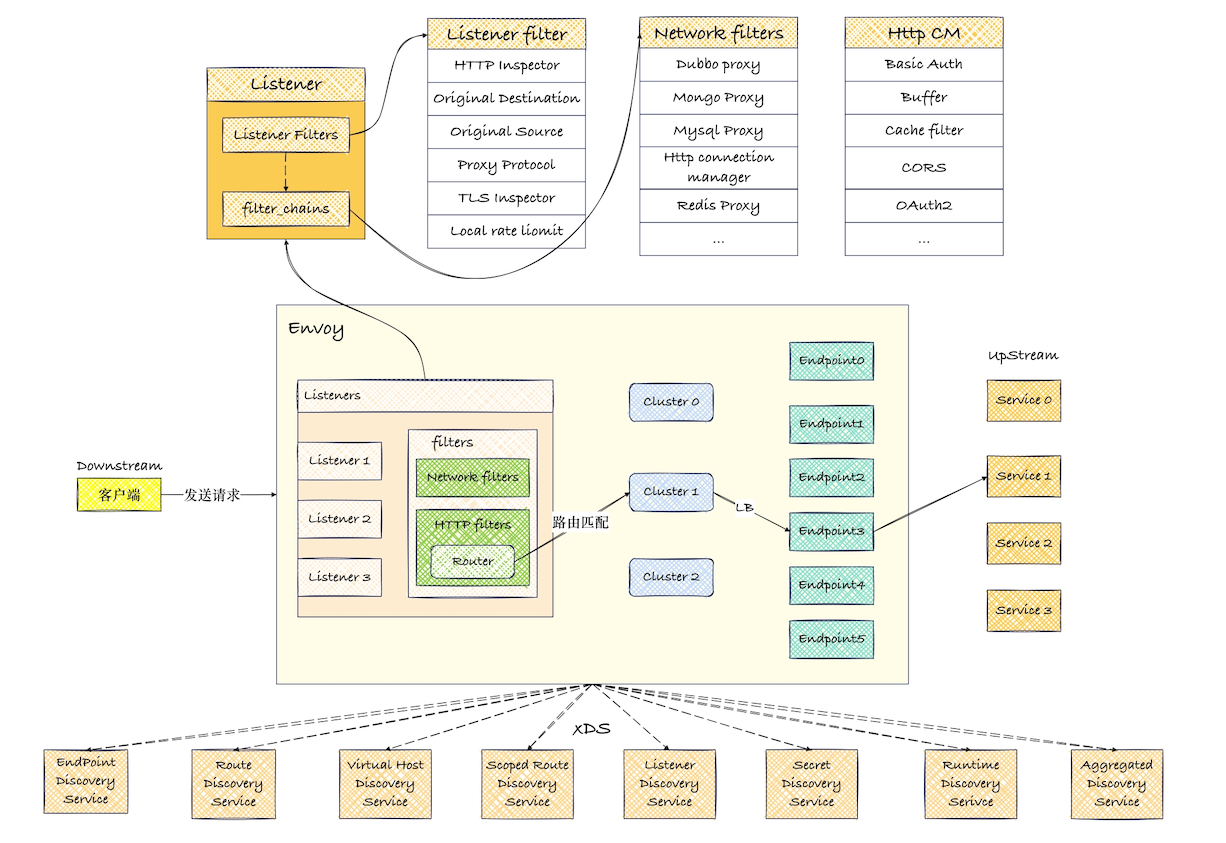

上面已经学习了 Envoy 的核心组件，比较抽象，下面我画了一个完整的 Envoy 架构图：

Listener filters 类型：https://www.envoyproxy.io/docs/envoy/v1.35.0/configuration/listeners/listener_filters/listener_filters

Envoy 进程中运行着一系列 Inbound/Outbound 监听器（Listener），Inbound 代理入站流量，Outbound 代理出站流量。Listener 的核心就是过滤器链（FilterChain），链中每个过滤器都能够控制流量的处理流程。

Envoy 接收到请求后，会先走 FilterChain，通过各种 L3/L4/L7 Filter 对请求进行处理，然后再路由到指定的集群，并通过负载均衡获取一个目标地址，最后再转发出去。

其中每一个环节可以静态配置，也可以动态服务发现，也就是所谓的 xDS，这里的 x 是一个代词，是 lds、rds、cds、eds、sds 的总称，即服务发现，后 2 个字母 ds 就是 discovery service。

1.5 Envoy API 常用术语

主机（Host）：一个具有网络通信能力的端点，例如服务器、移动智能设备等
集群（Cluster）：集群是Envoy连接到的一组逻辑上相似的端点；在v2中，RDS通过路由指向集群，CDS提供集群配置，而Envoy通过EDS发现集群成员，即端点；
下游（Downstream）：下游主机连接到Envoy，发送请求并接收响应，它们是Envoy的客户端；
上游（Upstream）：上游主机接收来自Envoy的连接和请求并返回响应，它们是Envoy代理的后端服务器；
端点（Endpoint）：端点即上游主机，是一个或多个集群的成员，可通过EDS发现；
侦听器（Listener）：侦听器是能够由下游客户端连接的命名网络位置，例如端口或unix域套接字等；
位置（Locality）：上游端点运行的区域拓扑，包括地域、区域和子区域等；
管理服务器（Management Server）：实现v2/v3 API的服务器，它支持复制和分片，并且能够在不同的物理机器上实现针对不同xDS API的API服务；
地域（Region）：区域所属地理位置；
区域（Zone）：AWS中的可用区（AZ）或GCP中的区域等；
子区域：Envoy实例或端点运行的区域内的位置，用于支持区域内的多个负载均衡目标；
xDS：CDS 、EDS、HDS 、LDS、RLS(Rate Limit)、 RDS 、 SDS、VHDS和RTDS等API的统称；
Mesh和Envoy Mesh

1.6 Envoy 部署类型

Envoy通常用于以容器编排系统为底层环境的服务网格中，并以sidecar的形式与主程序容器运行为单个Pod；非编排系统环境中测试时，可以将主程序与Envoy运行于同一容器，或手动组织主程序容器与Envoy容器共享同一网络名称空间；

具体使用时的常见部署类型如下图所示

**Ingress Listener**：仅负责代理本地服务的入向流量，并提供buffering和circuit breaking等功能

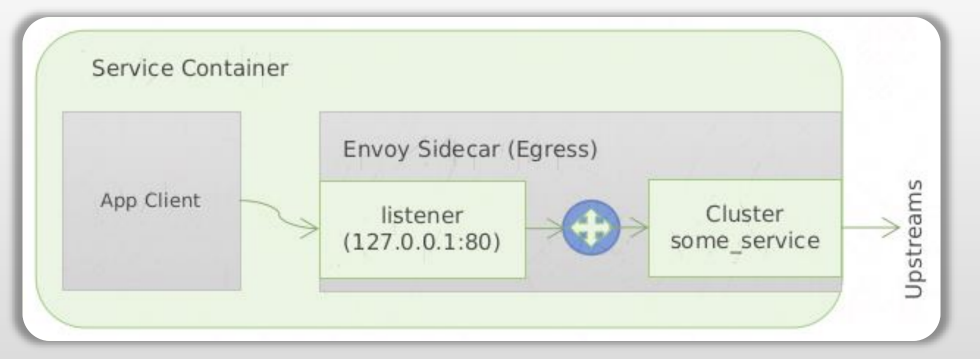

**Egress Listener**：负责代理本地客户端外发的请求流量，为针对请求的目标服务进行service discovery、load balancing和rate limiting等功能，是服务网格功能实现的关键位置

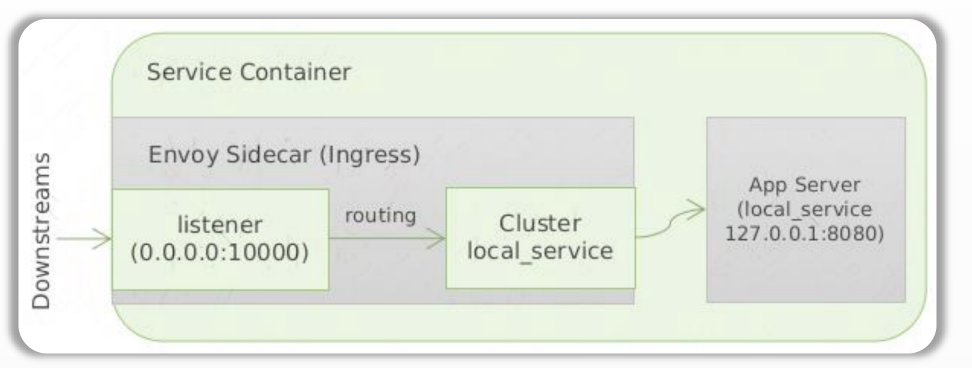

入向流量代理图：
