STM32的PWR

我们使用手机的时候屏幕亮起，我们页面进入操作不同APP。而当我们不需要使用时，如果手机屏幕一直维持亮起状态，那么手机电量是不是用的很快。所以一般情况下，我们使用手机后，它会自动息屏，或者我们把它关机掉。PWR也是这一相似作用，为了 在性能与功耗之间做出平衡，提供电源管理手段，使系统在满足运行需求的同时，尽可能节能、稳定、安全运行。

从上电到运行：STM32 的供电和启动流程

当 VDD 上电时：

掉电检测器（PDR）与上电复位（POR）

POR/PDR 是硬件级别电压检测电路，在 MCU 最开始的电源稳定过程中发挥作用，不依赖软件配置，也无法屏蔽。

PVD（Programmable Voltage Detector）详解

PVD 是一个可编程门限的电压比较器，作用是：

在 VDD 跌落之前发出中断预警

比 PDR 反应更早，允许用户软件自行保存数据/进入低功耗模式

时钟 & PVD 初始化函数

void PVD_Init(void)
{RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);       // 打开 PWR 时钟PWR_PVDLevelConfig(PWR_PVDLevel_2V9);                      // 设置门限电压为 2.9VPWR_PVDCmd(ENABLE);                                        // 使能 PVDEXTI_InitTypeDef EXTI_InitStructure;EXTI_ClearITPendingBit(EXTI_Line16);                       // 清除 EXTI16 的挂起标志EXTI_InitStructure.EXTI_Line = EXTI_Line16;EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling;  // 电压上升/下降都触发EXTI_InitStructure.EXTI_LineCmd = ENABLE;EXTI_Init(&EXTI_InitStructure);NVIC_InitTypeDef NVIC_InitStructure;NVIC_InitStructure.NVIC_IRQChannel = PVD_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);
}

中断服务函数（显示 VDD 状态）

void PVD_IRQHandler(void)
{if (PWR_GetFlagStatus(PWR_FLAG_PVDO) == SET){OLED_ShowString(2, 1, "LOW VDD!");     // 电压低于门限}else{OLED_ShowString(2, 1, "VDD OK");       // 电压恢复}EXTI_ClearITPendingBit(EXTI_Line16);       // 清除中断标志位
}

主函数调用

int main(void)
{SystemInit();OLED_Init();OLED_ShowString(1, 1, "PVD Watchdog");PVD_Init();   // 初始化 PVD 监测while (1){// 其他逻辑处理……}
}

硬件说明

PWR 相关供电结构（STM32F103 为例）

STM32F1 系列包含以下供电模块：

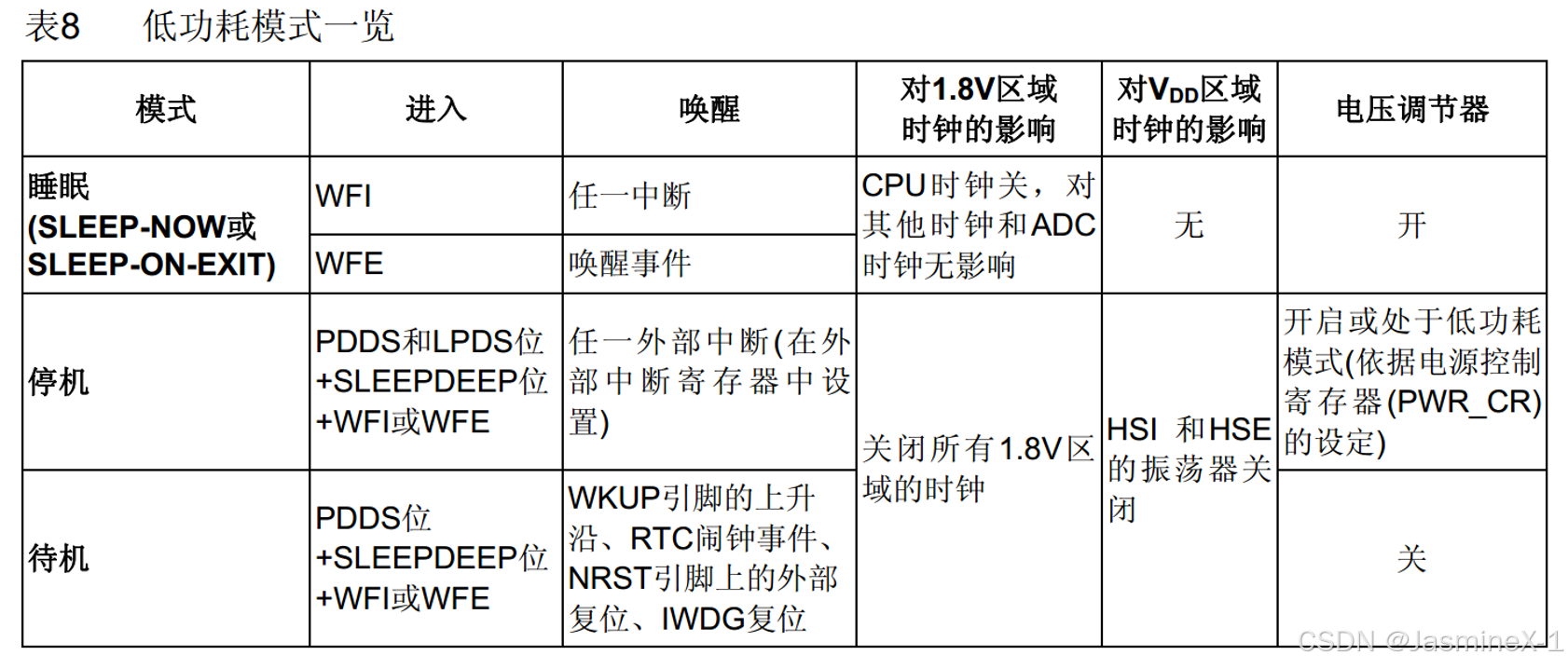

低功耗模式

睡眠模式

执行完WFI/WFE指令后，STM32进入睡眠模式，程序暂停运行，唤醒后程序从暂停的地方继续运行
SLEEPONEXIT位决定STM32执行完WFI或WFE后，是立刻进入睡眠，还是等STM32从最低优先级的中断处理程序中退出时进入睡眠
在睡眠模式下，所有的I/O引脚都保持它们在运行模式时的状态
WFI指令进入睡眠模式，可被任意一个NVIC响应的中断唤醒
WFE指令进入睡眠模式，可被唤醒事件唤醒

停止模式

执行完WFI/WFE指令后，STM32进入停止模式，程序暂停运行，唤醒后程序从暂停的地方继续运行
1.8V供电区域的所有时钟都被停止，PLL、HSI和HSE被禁止，SRAM和寄存器内容被保留下来
在停止模式下，所有的I/O引脚都保持它们在运行模式时的状态
当一个中断或唤醒事件导致退出停止模式时，HSI被选为系统时钟
当电压调节器处于低功耗模式下，系统从停止模式退出时，会有一段额外的启动延时
WFI指令进入停止模式，可被任意一个EXTI中断唤醒
WFE指令进入停止模式，可被任意一个EXTI事件唤醒

待机模式

执行完WFI/WFE指令后，STM32进入待机模式，唤醒后程序从头开始运行
整个1.8V供电区域被断电，PLL、HSI和HSE也被断电，SRAM和寄存器内容丢失，只有备份的寄存器和待机电路维持供电
在待机模式下，所有的I/O引脚变为高阻态（浮空输入）
WKUP引脚的上升沿、RTC闹钟事件的上升沿、NRST引脚上外部复位、IWDG复位退出待机模式

举例一个工程包含低功耗所有关键功能

main()
│
├── 初始化外设（OLED、按键）
├── 显示当前状态
├── 判断是否从 Standby 唤醒
├── 初始化 PVD
├── 等待按键触发不同低功耗模式
│   ├── KEY1 → 进入 Sleep 模式
│   ├── KEY2 → 进入 Stop 模式（5秒后 RTC 唤醒）
│   └── KEY3 → 进入 Standby 模式（PA0 唤醒）
└── PVD 检测中断持续监控电压状态
