描述
Chrontel 的 CH7322B 是一款低成本、低功耗的,具备HDMI功能的产品设计的HDMI消费电子控制(CEC)设备半导体器件,专为 HDMI 系统设计,可轻松实现消费电子控制 (CEC) 功能,使消费者只需一个遥控器即可管理其所有 HDMI CEC 外设。该器件处理 CEC 消息帧的创新方法可以帮助我们的客户实现所需的 HDMI-CEC 功能,而无需使用微控制器对复杂且耗时的 CEC 功能进行编程。
为了降低 CEC 开发的复杂性,该CH7322B集成了一种强大而强大的机制来处理 CEC 消息帧并执行一些作码命令。该器件先进的自动模式技术仅为 HDMI-CEC 播放系统提供了完成三个强制性 CEC 功能的能力——一键播放、暂停和恢复,而无需对任何CH7322B寄存器进行编程。例如,当 HDMI-CEC DVD 播放器处于待机模式时,如果收到 CEC“设置流路径”作码,CH7322B将生成中断信号以触发主机控制器恢复系统正常运行。
更复杂的 CEC 功能,如 AV 设备的录机控制、调谐器控制、音量调节和录制功能,也可以通过编程CH7322B内部寄存器来实现。一旦验证接收到的 CEC 消息帧,CH7322B 会将嵌入式 CEC 函数作码存储到寄存器缓冲区中,并发送中断信号以通知主机控制器。然后,系统可以根据存储在CH7322B寄存器缓冲区中的作码命令执行作。
CH7322B具有主DDC接口,当热插拔信号为高电平时,CH7322B会自动在HDMI接收器的EDID块中获取其物理地址,并将其保存在指定的寄存器中以备将来使用。
该CH7322B接受由晶体或外部时钟源生成的宽输入时钟频率,用于CEC命令时序。这款低成本、节能、节省空间的器件采用 16 引脚无铅 SSOP 封装。

特征
-
符合消费电子控制 (CEC) 1.3a 版
-
全工作条件下小于 10mA
-
通过两线串行端口完全可编程
-
可编程电源管理
-
自动模式技术 支持强制性的 CEC 功能,例如一键播放、电源状态等,无需软件编程
-
能够通过访问内部寄存器来支持完整的 CEC 功能。
-
通过中断和寄存器报告 CEC 事件
-
4 至 50 MHz 之间的灵活晶体频率输入或 1 至 100Mhz 的外部 CMOS 时钟
-
DDC 主站获取物理地址
-
串口电压支持1.8V至5V
-
单 3.3V 电压电源
-
1.8V至3.3V的可调中断电压电平
-
HBM 高达 8KV ESD 保护
-
采用 16 引脚无铅 SSOP 封装。

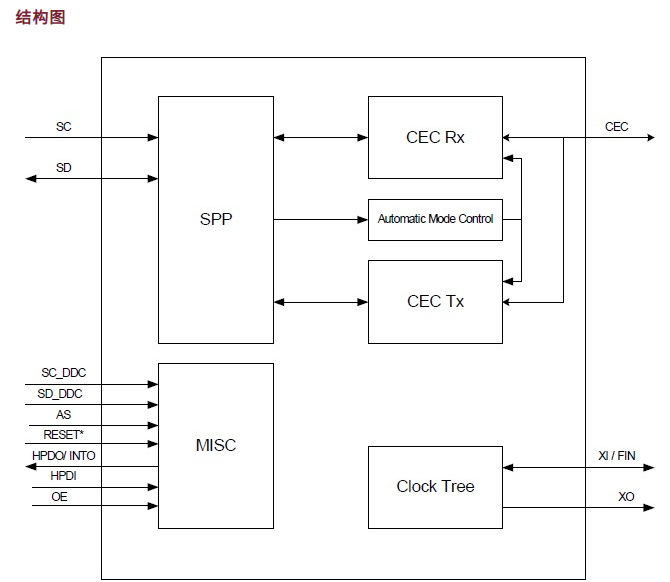

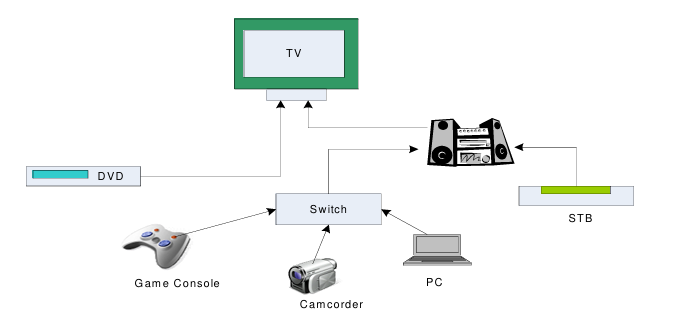

应用设备:
• 数字电视
• DVD播放器
• 台式/便携式电脑
• 音频视频接收器
• 机顶盒
• 游戏主机
• HDMI切换器

规格
-
输入接口CEC
-
输出接口CEC
-
音频接口 否
-
CEC的其他功能
