CAD格式转换器HOOPS Exchange：全方位支持HOOPS系列产品

news 2025/8/5 10:09:37

一、概述
HOOPS Exchange是一套高性能模型转换软件库，可以给软件提供强大的模型的导入和导出功能，我们可以将其单独作为转换工具使用，也可以将其集成到自己的软件中。

同样，HOOPS 的其它产品，也离不开HOOPS Exchange的支持，它们也需要HOOPS Exchange为其提供模型的导入和导出功能，下面分别介绍HOOPS Exchange在HOOPS Visualize HPS、HOOPS Visualize 3DF和HOOPS Communicator中的应用。

二、对HOOPS Visualize HPS的支持

在集成之前，应首先注意HOOPS Visualize HPS对应的HOOPS Exchange版本，版本不对（高了低了都不行），即便其它设置都对，也不会成功。

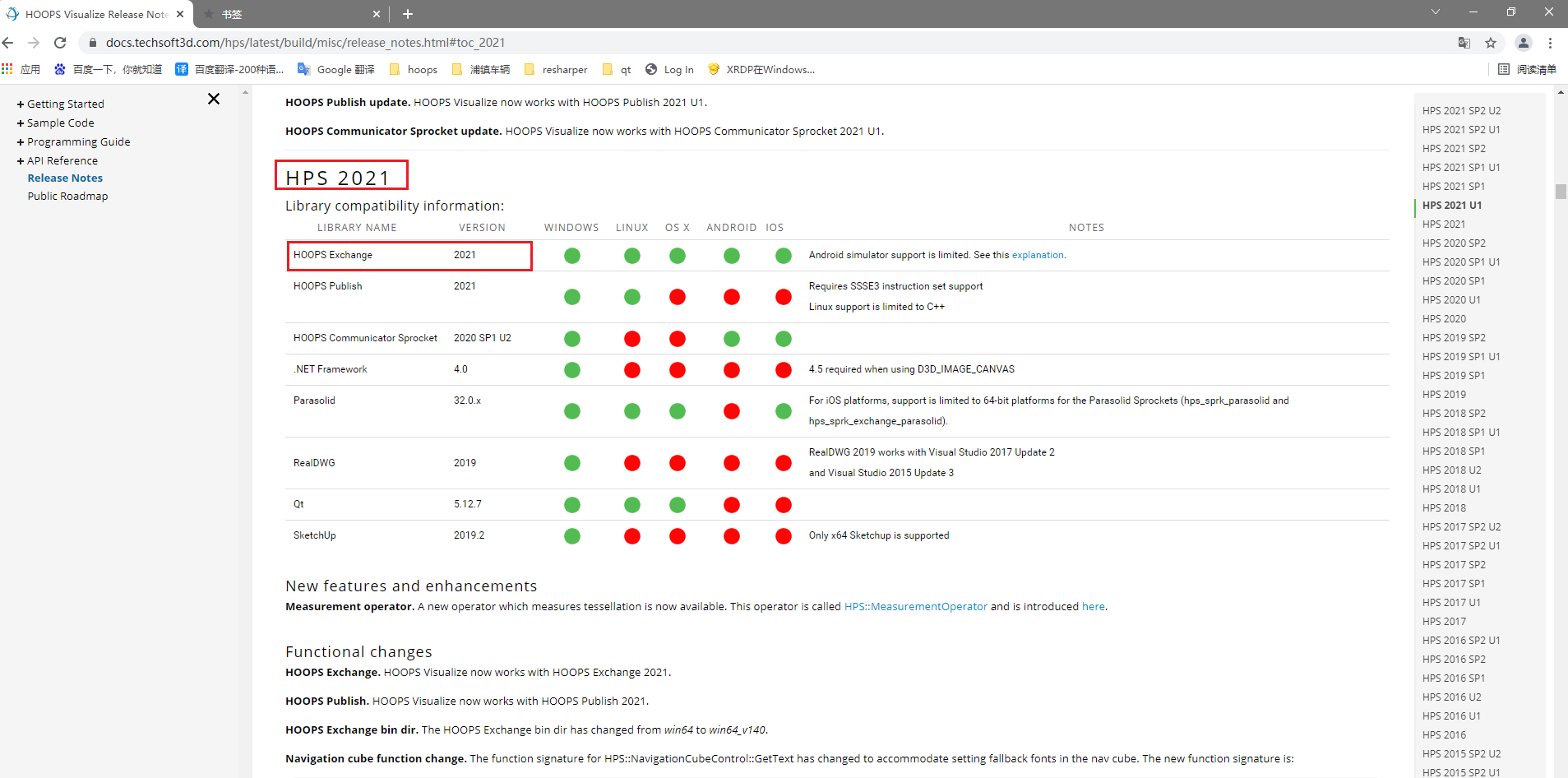

具体版本对应关系，请查看HOOPS Visualize HPS的发行说明：
https://docs.techsoft3d.com/hps/latest/build/misc/release_notes.html

1、添加hps_cs_sprk_exchange库文件

要在HOOPS Visualize HPS中使用HOOPS Exchange，首先需要导入Visualize-Exchange 集成库，C++ 用户需要链接到hps_sprk_exchange.lib。C# 用户需要添加对位于bin目录中的hps_cs_sprk_exchange.dll的引用。

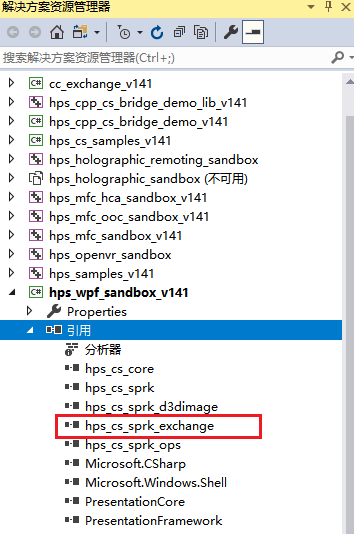

这里演示在hps_wpf_sandbox中使用HOOPS Exchange，首先在其引用中添加hps_cs_sprk_exchange.dll库。

hps_cs_sprk_exchange.dll的路径如下：

2、设置HOOPS Exchange的搜索路径

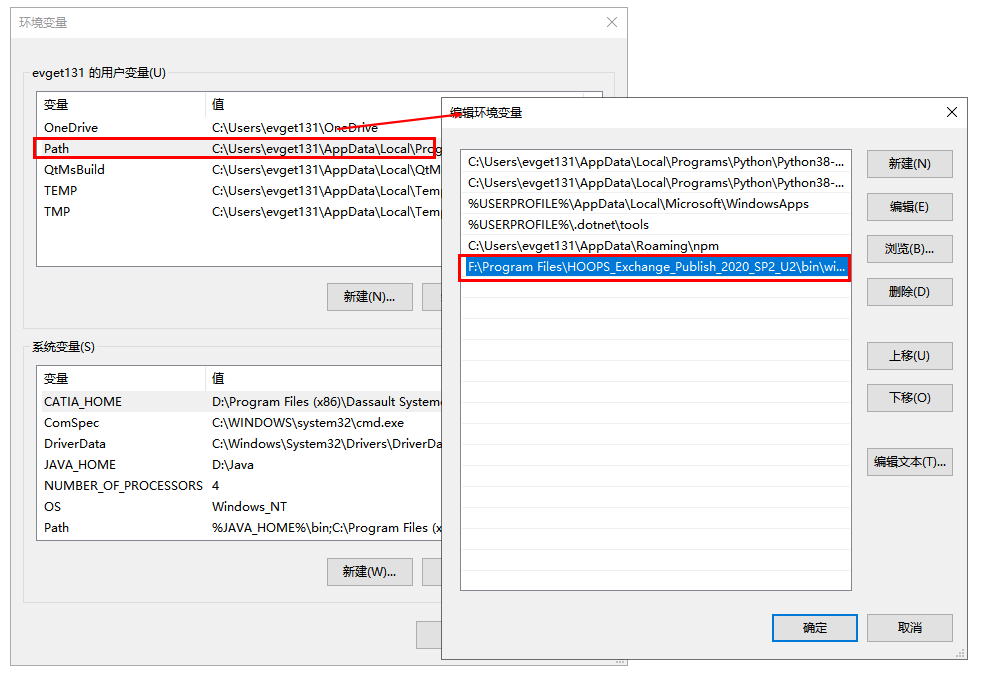

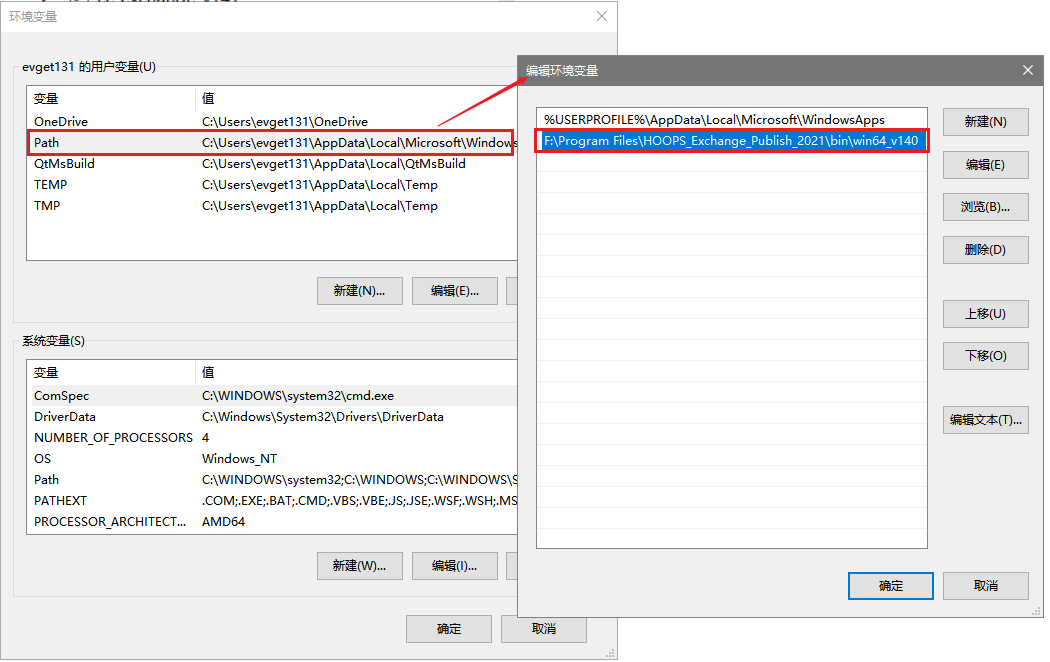

接下来，在Path环境变量中设置HOOPS Exchange的环境目录(或者将HOOPS Exchange的环境目录中的DLL复制到应用程序执行目录)，不进行这一步，在运行程序的时候，会找不到库文件。

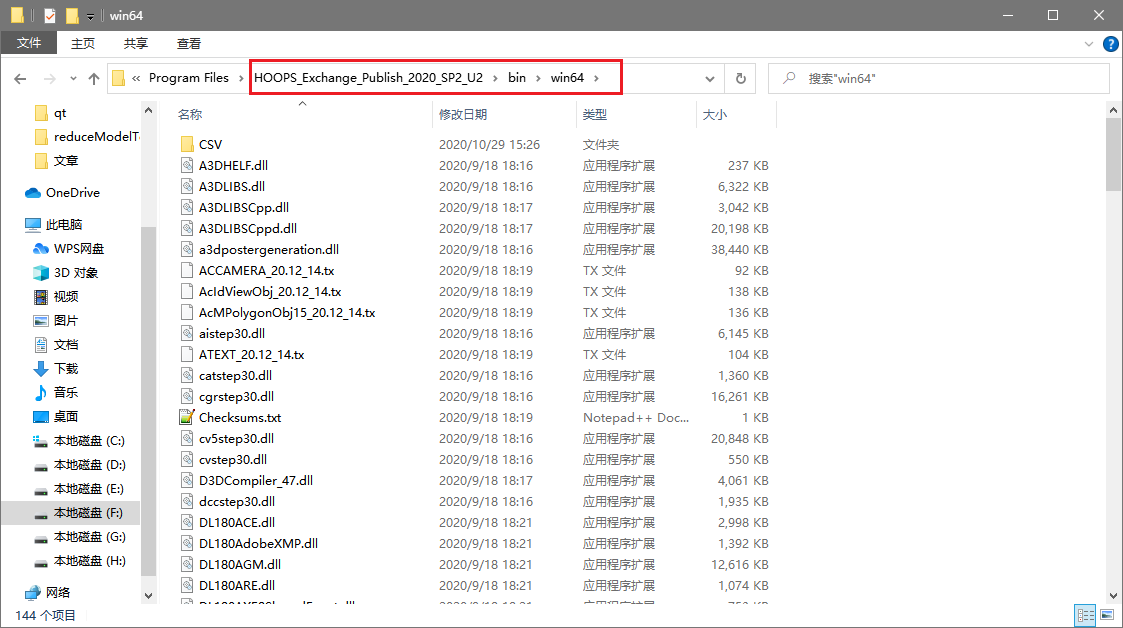

HOOPS Exchange的环境目录如下：

3、添加HOOPS Exchange的条件编译符号

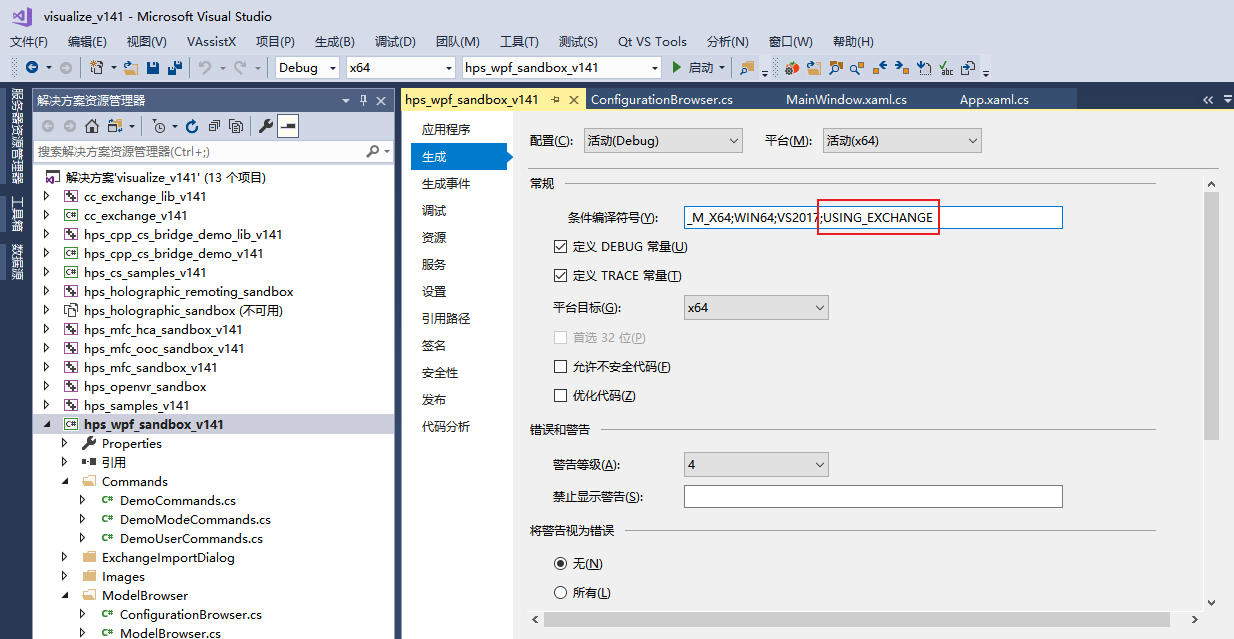

最后，设置条件编译符号，打开hps_wpf_sandbox工程的属性→生成，在条件编译符号中添加USING_EXCHANGE。

到此，在hps_wpf_sandbox中集成HOOPS Exchange的设置完成。（申请HOOPS试用）

4、运行效果

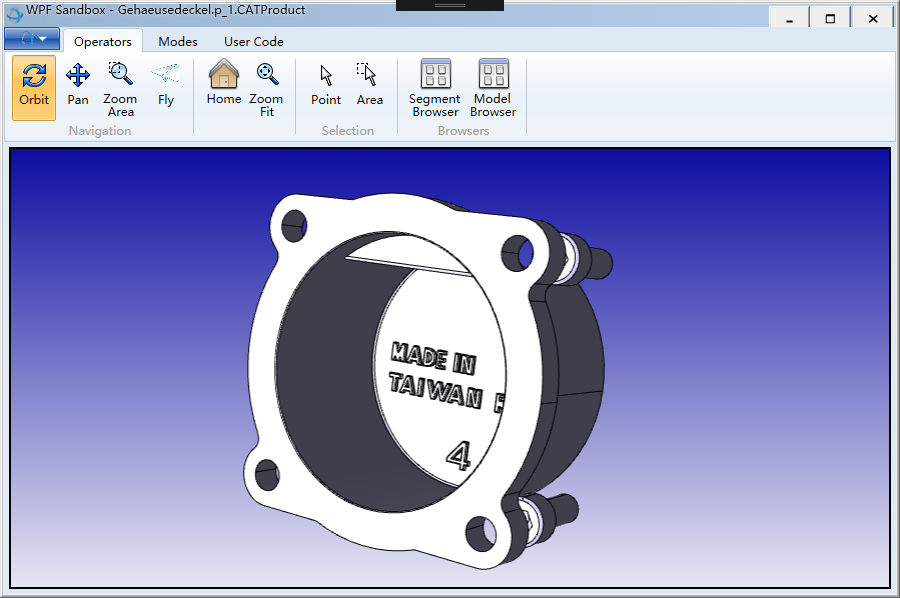

运行hps_wpf_sandbox工程，然后读取并显示catia模型，该过程使用了HOOPS Exchange软件库来导入模型。

三、对HOOPS Visualize 3DF的支持

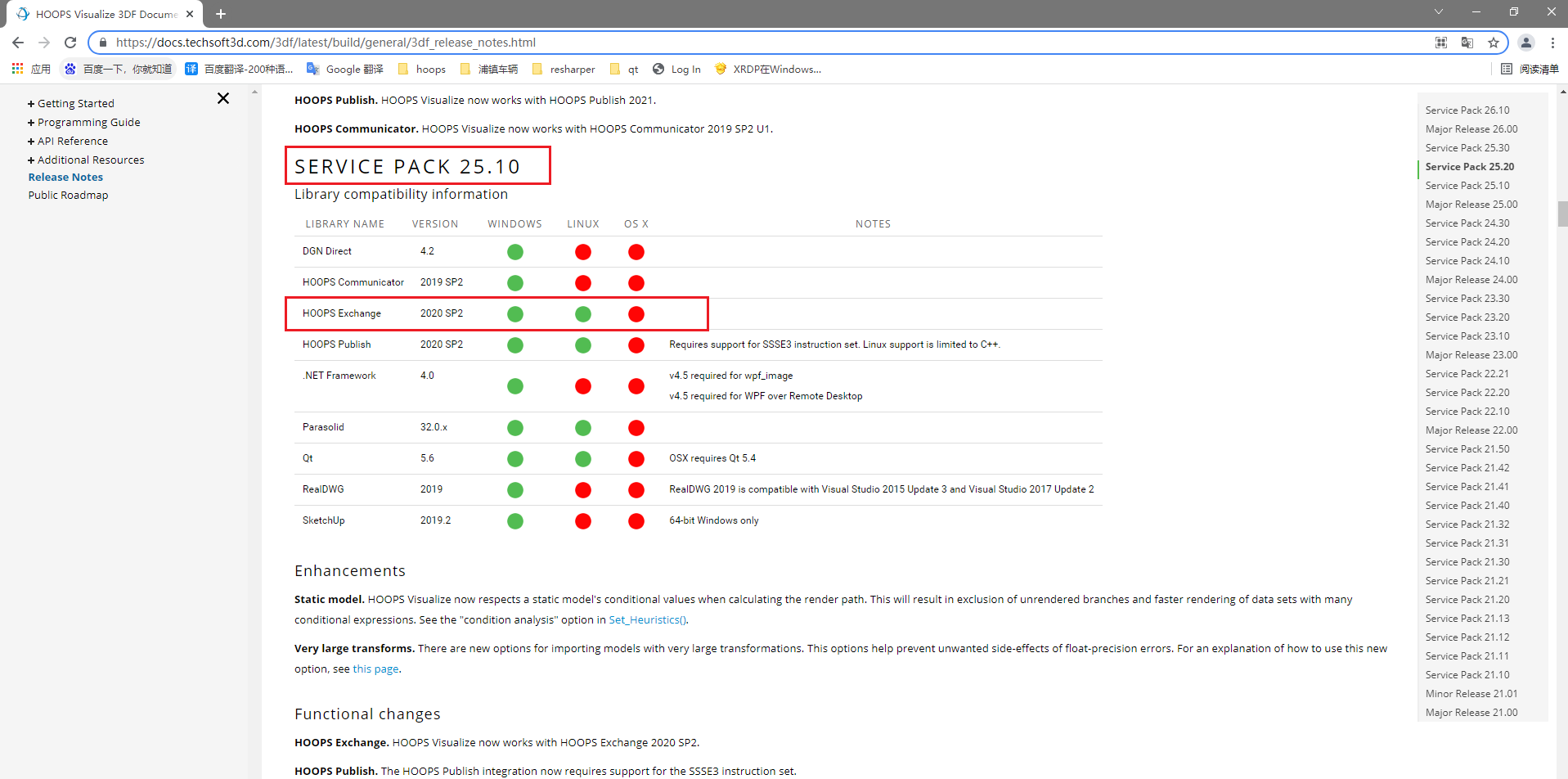

接下来，介绍在HOOPS Visualize 3DF中集成HOOPS Exchange，在集成之前，也应注意HOOPS Visualize 3DF对应的HOOPS Exchange版本，版本不对，集成不会成功。测试环境HOOPS_3DF_2510支持的HIO对应Exchange版本是HOOPS Exchange 2020 SP2。
具体版本对应关系，请查看HOOPS Visualize 3DF的发行说明：https://docs.techsoft3d.com/3df/latest/build/general/3df_release_notes.html

1、使用HOOPS Exchange HIO组件
HOOPS Visualize 3DF使用HOOPS Exchange HIO组件来集成HOOPS Exchange，HOOPS Exchange HIO组件以.hio文件的形式提供。

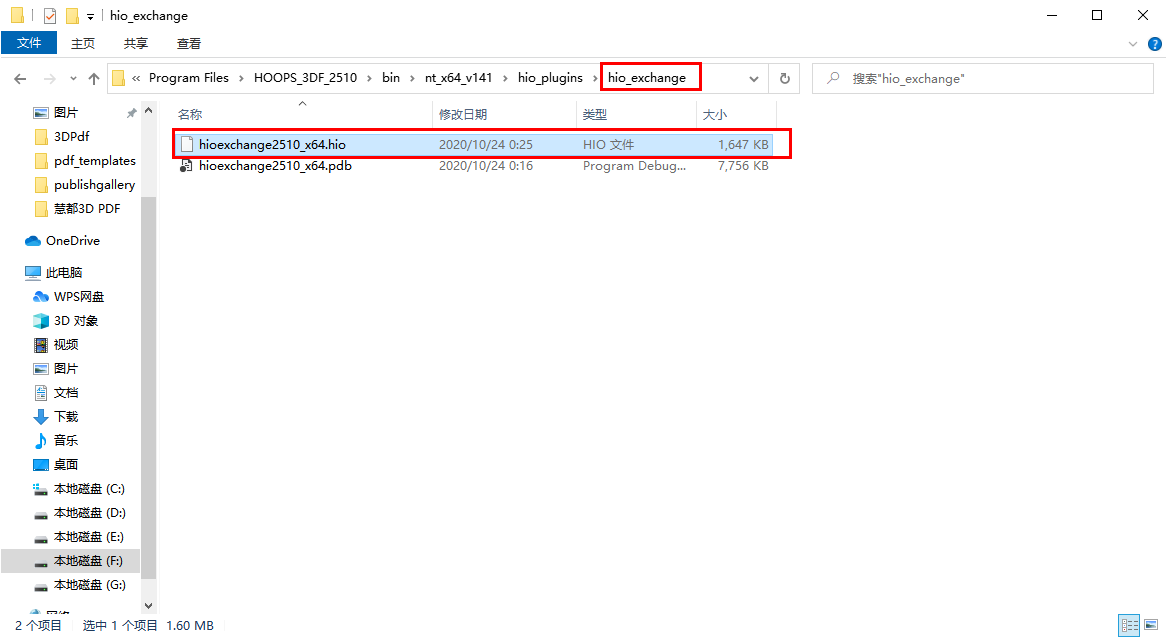

首先在我们自己的应用程序的工作目录中创建一个hio_plugins目录，将在<hoops> / bin / <platform> / hio_plugins / hio_exchange中的hioexchange <version> .hio文件复制到我们之前创建的工作目录中。

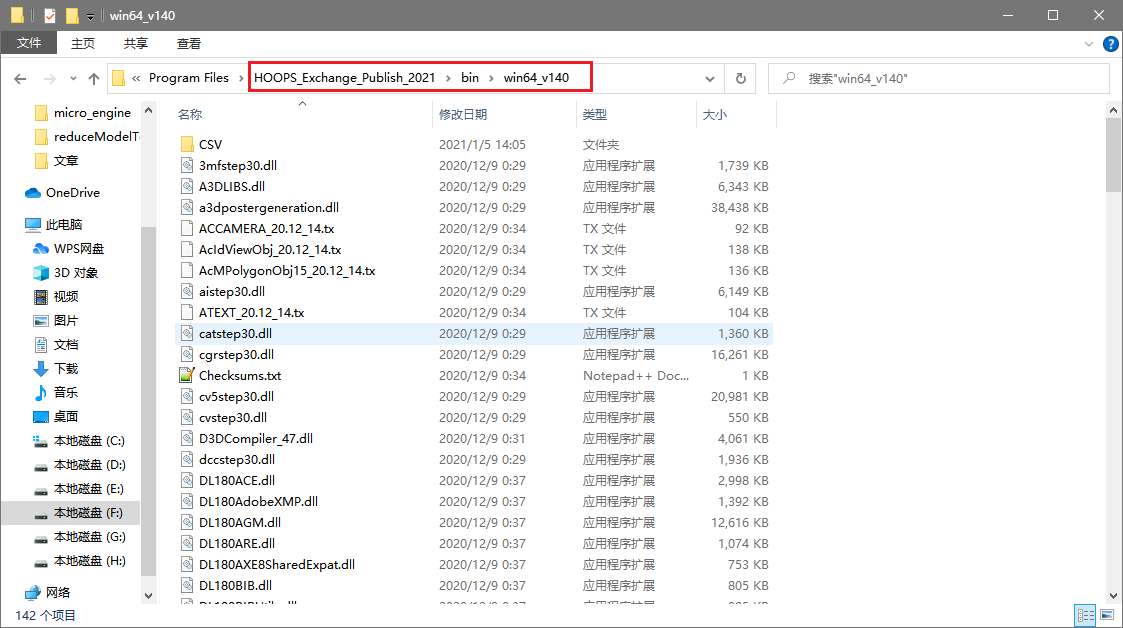

HOOPS Exchange的环境目录如下：

3、文件加载
接下来，在HOOPS Visualize 3DF中读取模型。
#include "HIOManager.h"
HFileInputResult result = InputOK;
HInputHandlerOptions input_options;
//使用HOOPS Exchange许可证密钥和HBaseView对象设置输入选项
//注意：如果在启动时通过对HC_Define_System_Options的初始调用已经包含了许可证密钥，则无需在此处包含它
const char* licensekey = "<license_key_string>";
input_options.m_license = licensekey;
input_options.m_pHBaseView = my_view;
// 打开所需的HOOPS / MVO模型段并读取文件
HC_Open_Segment_By_Key(<my model key>);
result = HBaseModel::Read("c:\\temp\\myFile.CATProduct", view, true, &input_options);
HC_Close_Segment();

4、运行效果

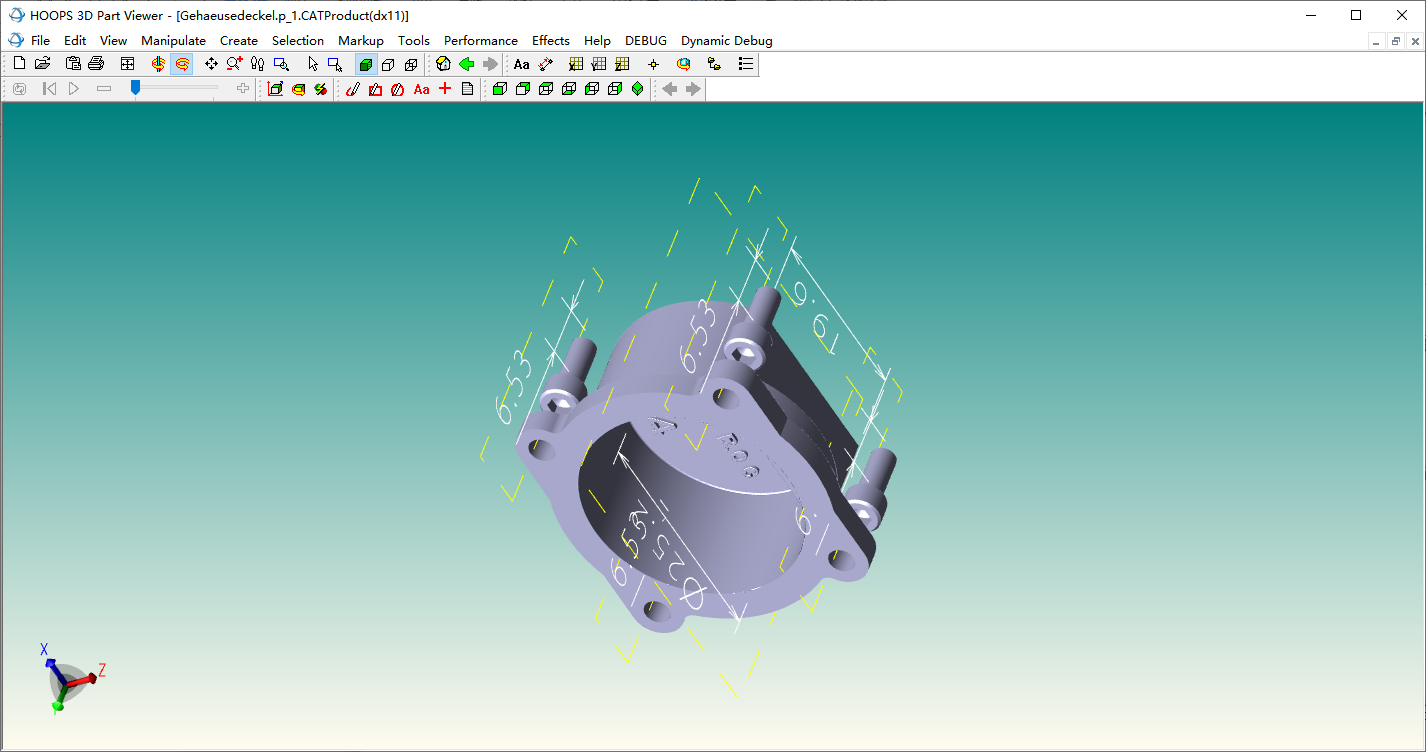

运行HOOPS Visualize 3DF程序，使用HOOPS Exchange读取并显示了一个catia模型。

四、对HOOPS Communicator的支持

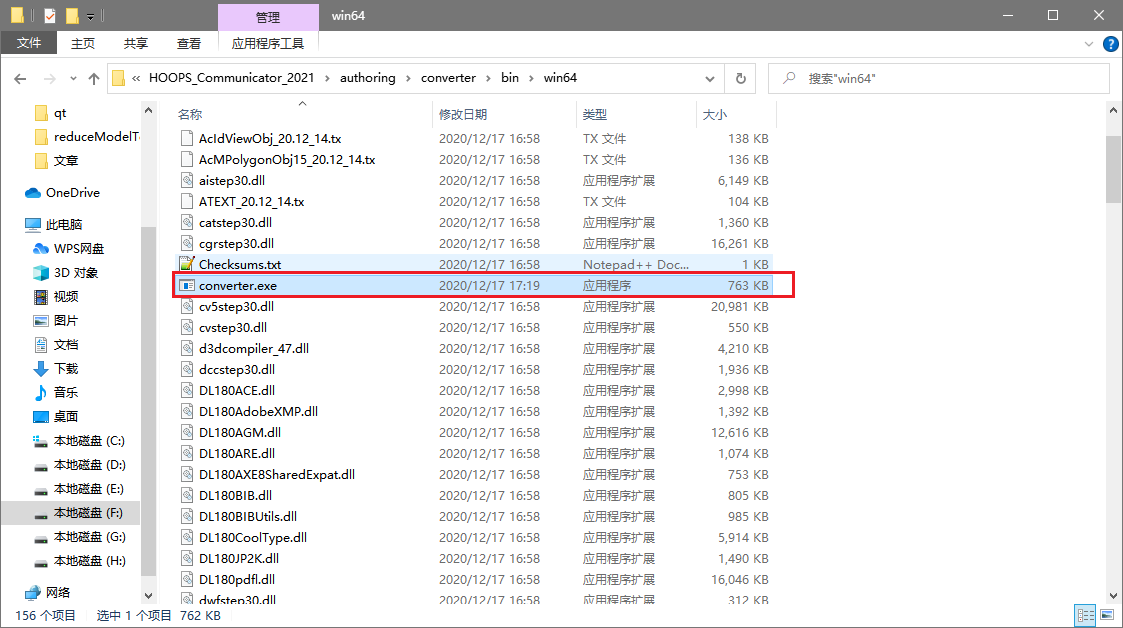

在HOOPS Communicator中，使用HOOPS Exchange很简单，因为HOOPS Communicator的软件包中，已经集成了HOOPS Exchange，名称为：converter.exe，其位置位于<HOOPS_Communicator>\authoring\converter\bin\win64中。
