分布式存储性能跃迁指南：RoCE无损网络设计与优化

news 2025/8/5 10:03:10

随着全球数据量爆发式增长，传统存储架构在扩展性、成本效益和性能上面临严峻挑战，分布式存储凭借弹性扩展、高吞吐和软硬件解耦的优势，正成为企业数字化转型的核心基础设施。

本文深度解析分布式存储网络的最优实践，助力企业构建面向未来的数据基座。

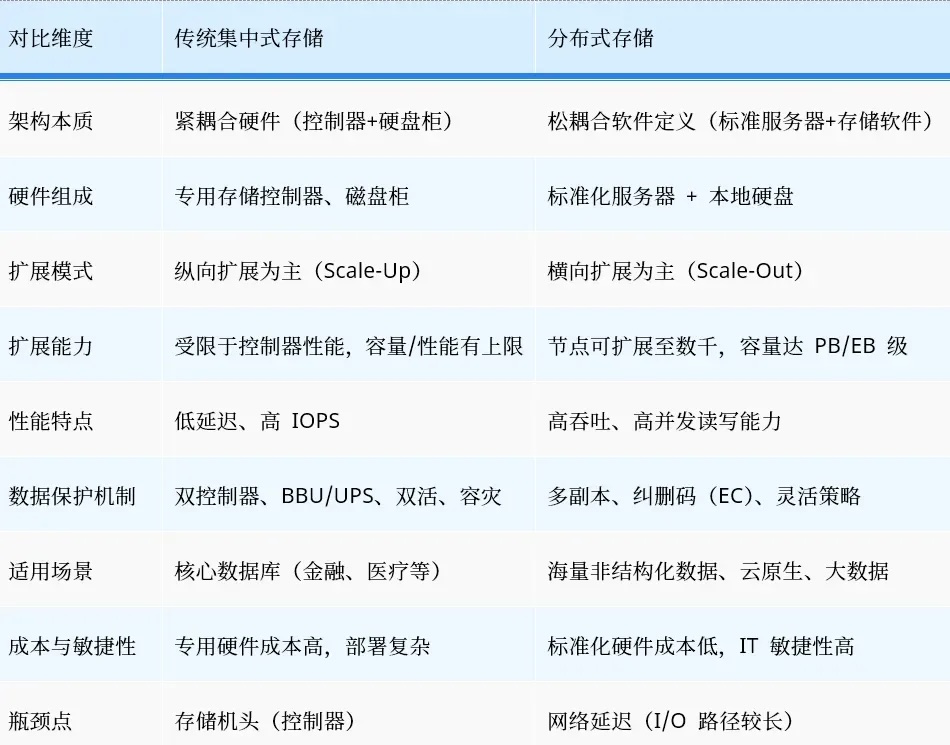

存储架构变革：从集中式到分布式的必然演进

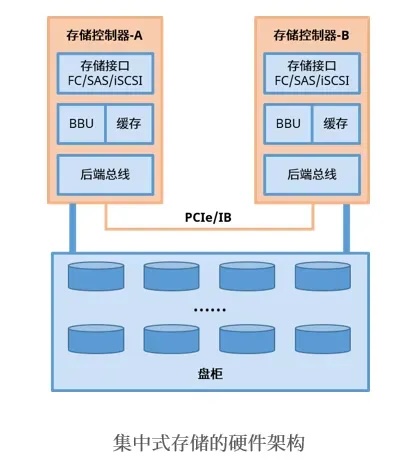

传统集中式存储：稳定但受限

专为金融、医疗等关键业务设计，具备毫秒级低时延和强一致性优势，但扩展性受控制器性能制约，难以支撑PB级数据洪流。

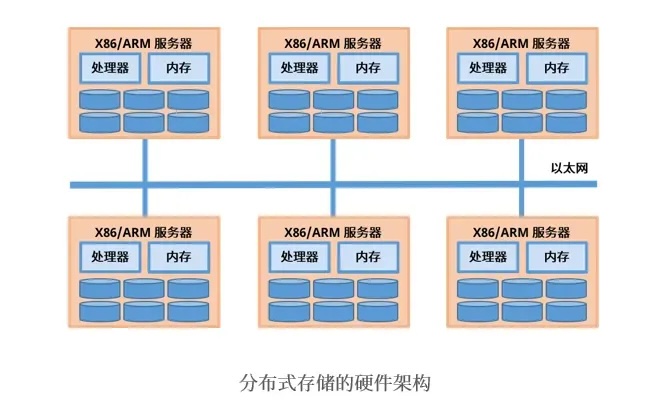

分布式存储：云时代的答案

通过软件定义将标准化服务器本地硬盘池化，实现线性扩展至EB级容量，性能随节点增长而提升，硬件成本降低50%+

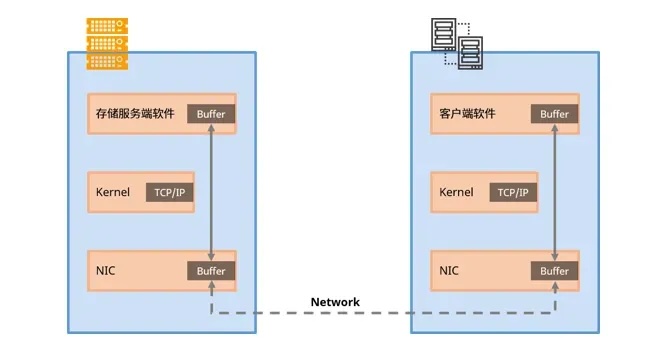

全闪存时代，传统TCP/IP网络已成为性能天花板，RDMA技术成破局关键！

RDMA网络：分布式存储的高速公路

为何选择RoCEv2？

InfiniBand：性能王者但需封闭生态，成本高昂
RoCEv2：以太网零改造实现90% IB性能，兼容现有数据中心网络

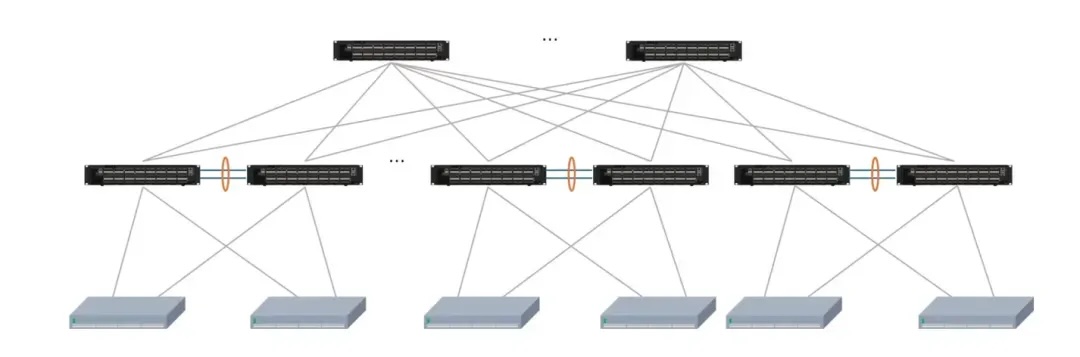

智能组网设计

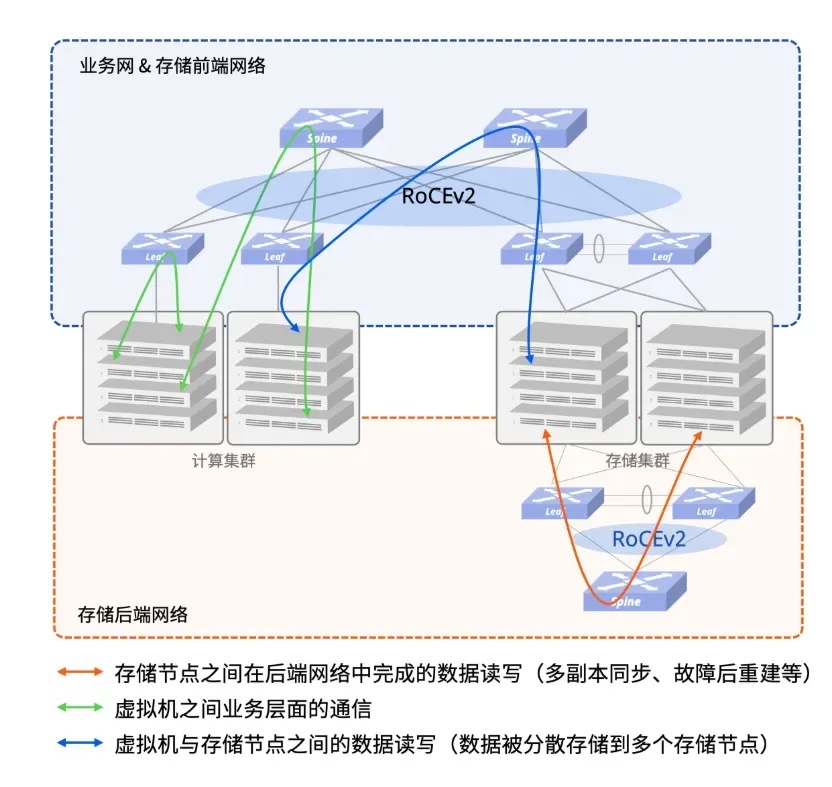

双网物理隔离：业务网与存储网独立部署，避免多副本同步阻塞业务流量
多归接入：单节点双链路冗余，保障99.999%高可用

硬件选型三定律

1. 高密度端口：100G/400G接口减少交换机堆叠
2. 无损网络支持：必须支持PFC/ECN，端口时延<500ns
3. 全盒式架构：扁平化组网，任意节点通信≤3跳

RoCE无损网络：一键智能配置

传统方案：复杂手工调试

需逐台配置PFC/ECN门限值，参数协同难度高（示例如下）：

#确保服务器网卡工作在 RoCEv2 模式下
#为业务流量配置 PCP 或 DSCP，并启用 ECN。
#设置网卡RDMA CM的工作模式
[root@server ~]# cma_roce_mode -d mlx5_0 -p 1 -m
#设置网卡的优先级类型为DSCP
[root@server ~]# mlnx_qos -i enp1s0f0 –trust=dscp
DCBX mode: OS controlled
Priority trust state: dscp
#在队列3上开启PFC
[root@server ~]# mlnx_qos -i enp1s0f0 -f 0,0,0,1,0,0,0,0
#在队列3上开启DCQCN
[root@server ~]# echo 1 > /sys/class/net/enp1s0f0/ecn/roce_np/enable/3
[root@server ~]# echo 1 > /sys/class/net/enp1s0f0/ecn/roce_rp/enable/3
#设置CNP DSCP
[root@server ~]# echo 48 >
#在交换机端口配置以启用 PFC 和 ECN 功能并指定队列
#在交换机的指定队列（与服务器上的队列匹配）上启用 PFC 和 ECN
#调整缓冲区和阈值
# 设置PFC门限值
sonic(config)# buffer-profile pg_lossless_100000_100m_profile
sonic(config-buffer-profile-pg_lossless_100000_100m_profile)# mode lossless dynamic -2 size 1518 xon 0 xoff 46496 xon-offset 13440
sonic(config-buffer-profile-pg_lossless_100000_100m_profile)# exit
# 在3、4队列开启PFC功能（AsterNOS的PFC功能默认使能3、4队列，无需配置）
sonic(config)# priority-flow-control enable 3
sonic(config)# priority-flow-control enable 4
sonic(config)# exit
# 设置ECN门限值
sonic(config)# wred roce-ecn
sonic(config-wred-roce-ecn)# mode ecn gmin 15360 gmax 750000 gprobability 10
sonic(config-wred-roce-ecn)# exit
# 配置Diffserv map
sonic(config)# diffserv-map type ip-dscp roce-dmap
sonic(config-diffservmap-roce-dmap)# ip-dscp 48 cos 6
# 配置Class map
sonic(config)# class-map roce-cmap
sonic(config-cmap-roce-cmap)# match cos 3 4
sonic(config-cmap-roce-cmap)# exit
# 配置Policy map
sonic(config)# policy-map roce-pmap
sonic(config-pmap-roce-pmap )# class roce-cmap
sonic(config-pmap-c)# wred roce-ecn
sonic(config-pmap-c)# priority-group-buffer pg_lossless_100000_100m_profile
sonic(config-pmap-c)# exit
sonic(config-pmap-roce-pmap )# set cos dscp diffserv roce-dmap
sonic(config-pmap-roce-pmap )# exit
# 进入以太网接口视图，绑定策略，将RoCE网络配置在接口上使能
sonic(config)# interface ethernet 0/0
sonic(config-if-0/120)# service-policy roce-pmap

基于网络自动化工具

以下能力均来自于星融元 EasyRoCE Toolkit 内相关组件模块，当前该工具套件对签约客户免费。详情访问：https://asterfusion.com/easyroce/

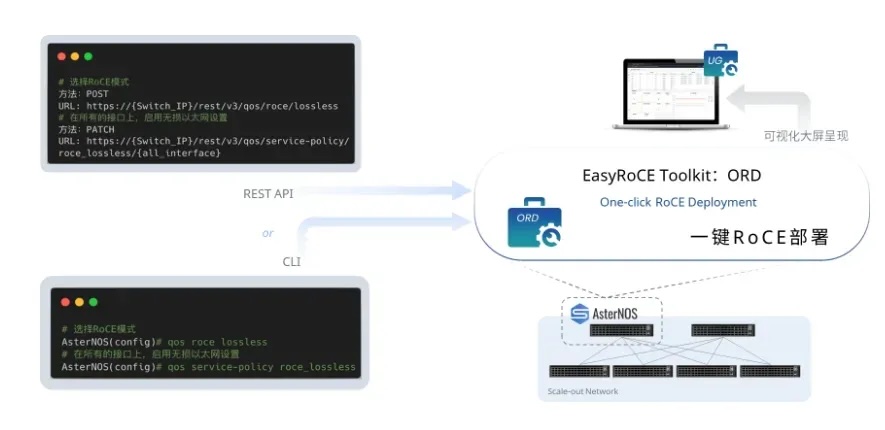

条命令行启用和模板化配置RoCE ：针对无损网络优化的命令行视图和业务级的命令行封装，实现一条命令行启用；基于芯片规格和应用场景，预设最佳参数模版

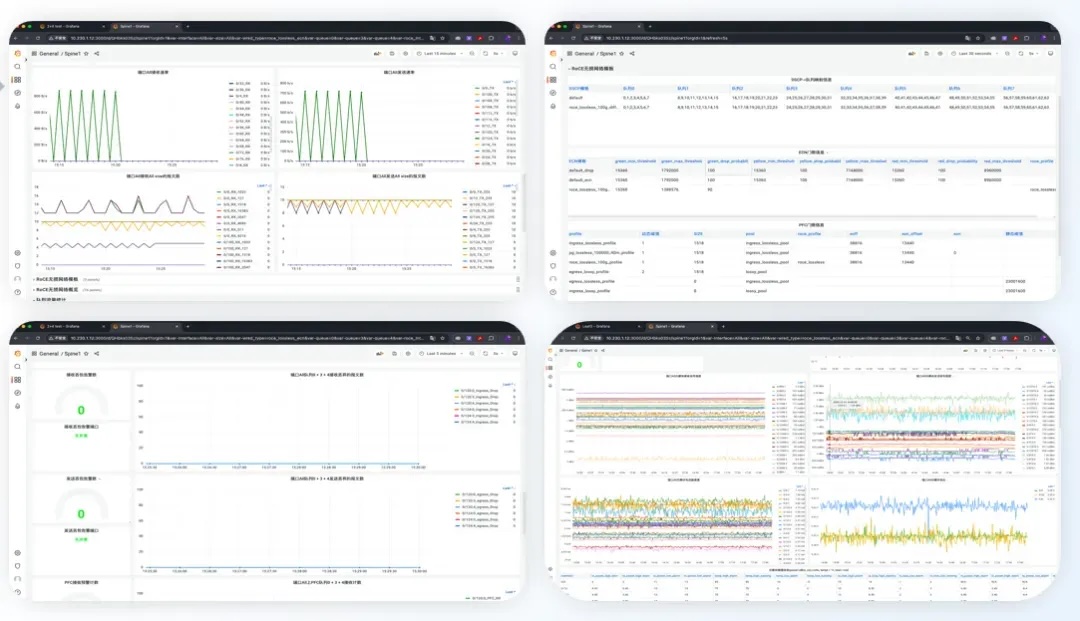

关键RoCE指标导出和可视化呈现：在交换机内运行一个容器化的监控采集前端（RoCE Expoter），将RoCE业务相关网络指标采集给开源监控方案Prometheus，为运维团队提供一个开箱即用的RDMA网络监控方案
RoCE 网络参数集中呈现：RoCE相关的配置调试信息组织起来集中展示到Prometheus面板，简化排障流程提高效率

性能测试：数据说话

关键指标与工具

测试维度	工具	商业价值指向
网络时延	ib_read_lat	决定交易系统响应速度
存储IOPS	fio	影响并发处理能力
业务压测	HammerDB/CosBench	验证真实场景稳定性

测试参数说明

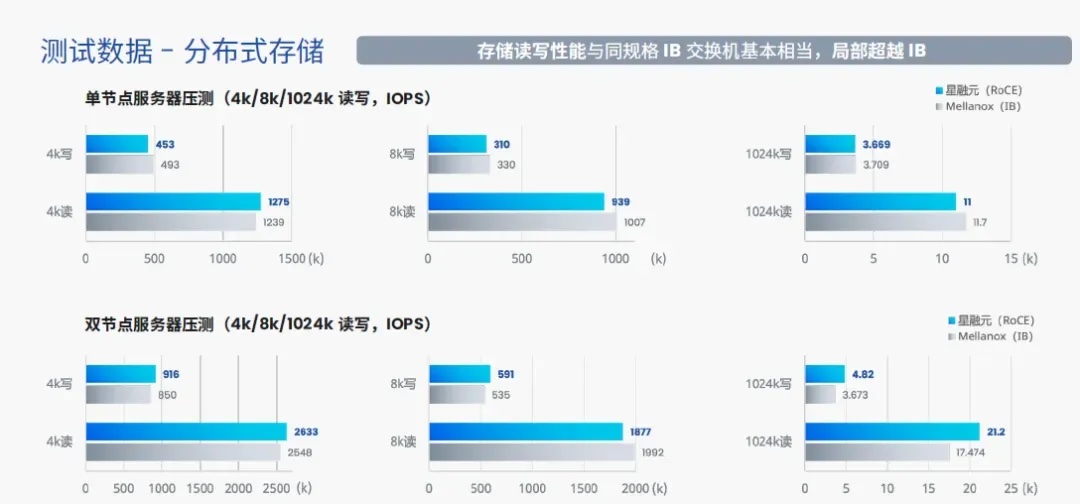

以下是国内某数据库厂商分别使用 Mellanox SB7700与星融元CX532P-N组网，使用测试工具fio得出的结果概要：

测试时延时使用的是1v1的方式，测试存储系统IOPS时分别用1v1、2v1的方式进行压测。目标是测试服务器在假设的小IO业务场景中（100% 随机，70% 读，30% 写，IO size 4K）的性能表现。

[root@server ~]# fio \
-filename=/root/randrw_70read_4k.fio \
-direct=1 \
-iodepth 1 \
-thread \
-rw=randrw \
-rwmixread=70 \
-ioengine=psync \
-bs=4k \
-size=5G \
-numjobs=8 \
-runtime=300 \
-group_reporting \
-name=randrw_70read_4k_local
`-filename=/root/randrw_70read_4k.fio`
支持文件、裸盘、RBD image。该参数可以同时制定多个设备或文件，格式为：-filename=/dev/vdc:/dev/vdd（以冒号分割）。`-direct=1`
direct即使用直接写入，绕过操作系统的page cache。`-iodepth=1`
iodepth是设置IO队列深度，即单线程中一次给系统多少IO请求。如果使用同步方式，单线程中iodepth总是1；如果是异步方式，就可以提高iodepth，一次提交一批IO，使得底层IO调度算法可以进行合并操作，一般设置为32或64。`-thread`
fio默认是通过fork创建多个job，即多进程方式，如果指定thread，就是用POSIX的thread方式创建多个job，即使用pthread_create()方式创建线程。`-rw=randrw`
设置读写模式，包括：write(顺序写)、read(顺序读)、rw(顺序读写)、randwrite(随机写)、randread(随机读)、randrw(随机读写)。`-rwmixread=70`
设置读写IO的混合比例，在这个测试中，读占总IO的70%，写IO占比30%。`-ioengine=psync`
设置fio下发IO的方式，本次测试使用的IO引擎为psync。`-bs=4k`
bs即block size(块大小)，是指每个IO的数据大小`-size=5g`
测试总数据量，该参数和runtime会同时限制fio的运行，任何一个目标先达到，fio都会终止运行。在做性能测试时，尽量设置大点，比如设置2g、5g、10g或者更大，如果基于文件系统测试，则需要需要小于4g。`-numjobs=8`
本次作业同时进行测试的线程或进程数，线程还是进程由前面提到的thread参数控制。`-runtime=300`
测试总时长，单位是s。和size一起控制fio的运行时长，在做一般性性能测试的时候，该时间也尽量设置长点，比如5分钟、10分钟。`-group_reporting`
多个jobs测试的时候，测试结果默认是单独分开的，加上这个参数，会将所有jobs的测试结果汇总起来。`-name=randrw_70read_4k_local`
本次测试作业的名称。

更多详细内容，请访问星融元官网 https://asterfusion.com
