【芯片设计专用执行单元：PWM如何重塑能源与智能控制】

从LED调光到新能源系统，揭秘脉宽调制的硬科技内核
在智能芯片的设计中，PWM（脉宽调制）如同一个隐形的节拍器，以数字信号精准操控模拟世界。它不仅是电机调速、LED亮度的幕后推手，更是光伏逆变器、电动汽车驱动的核心引擎。本文将深入解析PWM在芯片设计中的关键技术逻辑与应用场景。

一、PWM技术本质：数字信号的物理世界翻译器​
１.　核心三要素
频率（f）：
每秒脉冲周期数（单位：Hz）
周期公式：T = 1/f（例：50Hz → 20ms周期）
占空比（D）：
定义：D = t高/T × 100%

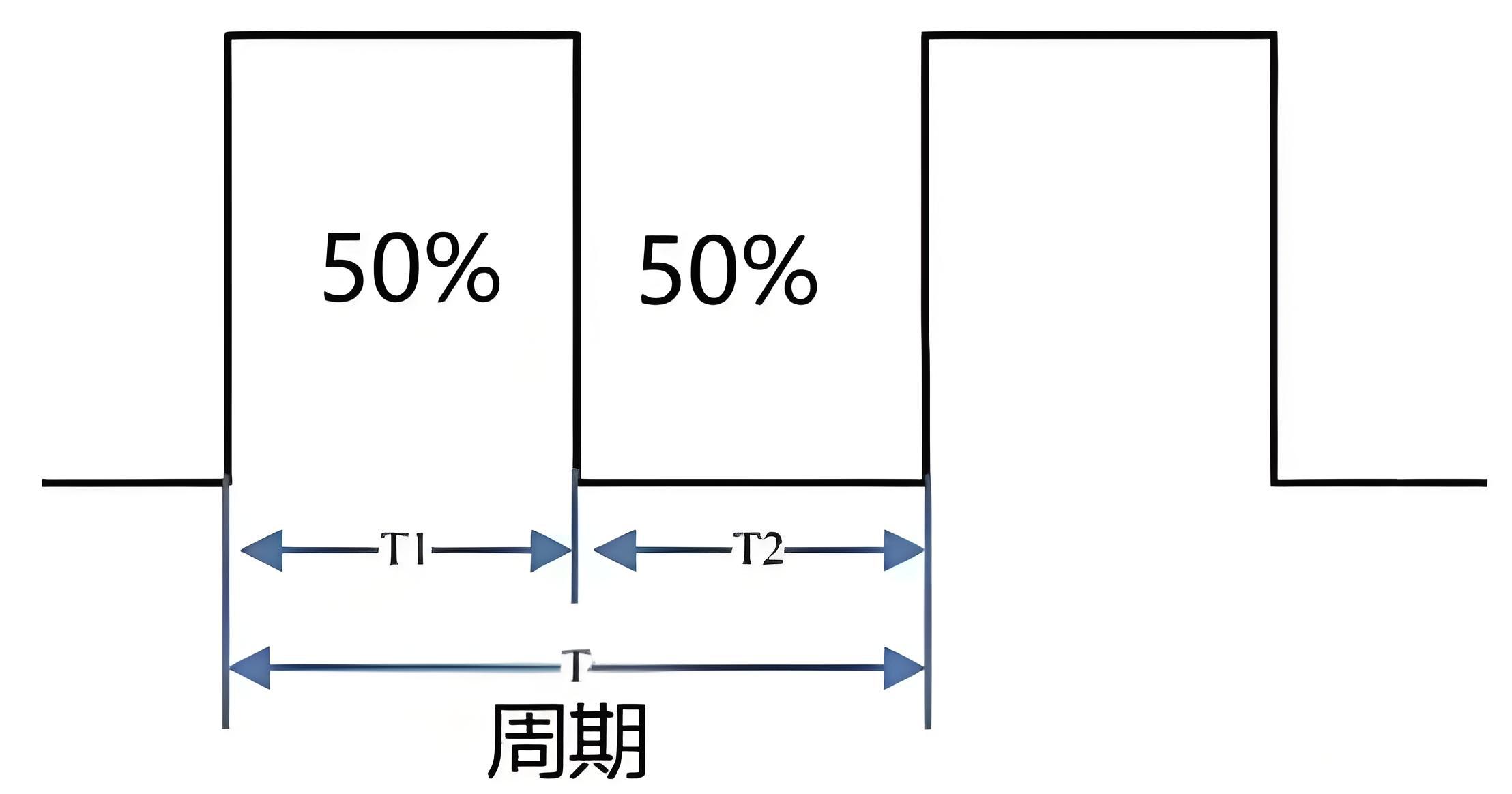

周期为T，T1为高电平时间，T2 为低电平时间，假设周期T为 1s 那么频率就是 1Hz 那么高电平时间0.5s ，低电平时间0.5s 总的占空比就是 0.5 /1 =50%。
等效电压原理：
Vout = Vmax × D​
（例：5V PWM，75%占空比 → 3.75V模拟输出）
２.　芯片设计的核心挑战​

二、芯片级PWM的四大核心应用场景​
１.　电机控制：工业自动化的“精准舵手”​​
电动汽车驱动：通过调节PWM占空比控制电机扭矩与转速，英飞凌的MOTIX™系列芯片集成PWM，支持BLDC电机精准控制：

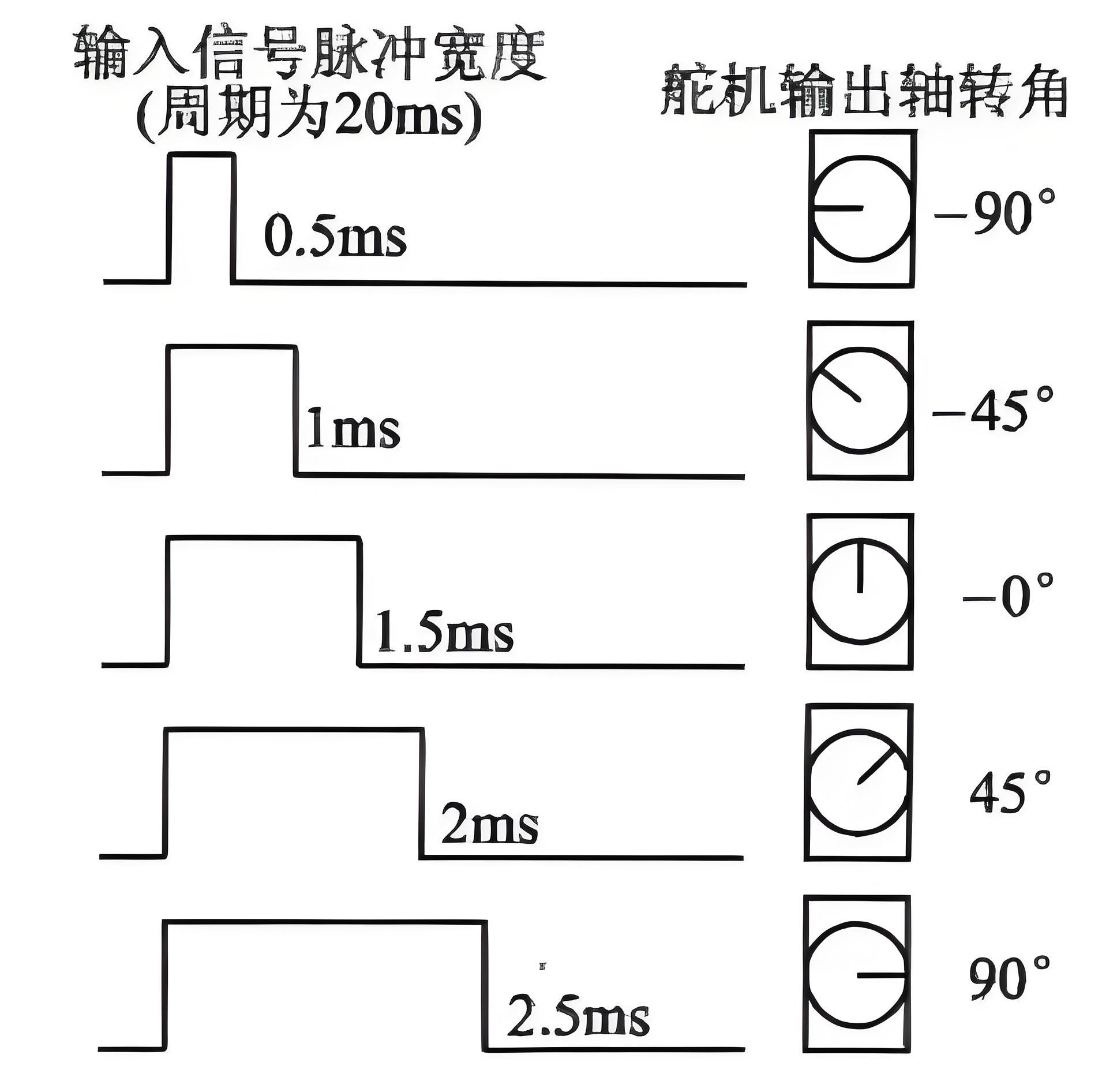

机器人关节控制：50Hz PWM信号对应0.5ms_{2.5ms脉宽，精准映射0°}180°舵机角度。

２.　新能源系统：绿色电能的“转换枢纽”​​
光伏逆变器：PWM将太阳能直流电转换为交流电，动态调节电压适应光照变化
风力发电：调节风机转速实现最佳能量捕获，英飞凌功率晶体管提升转换效率。
３.　汽车电子：智能化底盘的“神经末梢”​​
电磁阀压力控制：PWM调节液压阀开度，实现刹车/悬架系统的毫秒级响应
车灯智能调光：高频PWM（＞3.25kHz）避免人眼疲劳，动态调整亮度。
４.　消费电子：体验升级的“隐形推手”​​

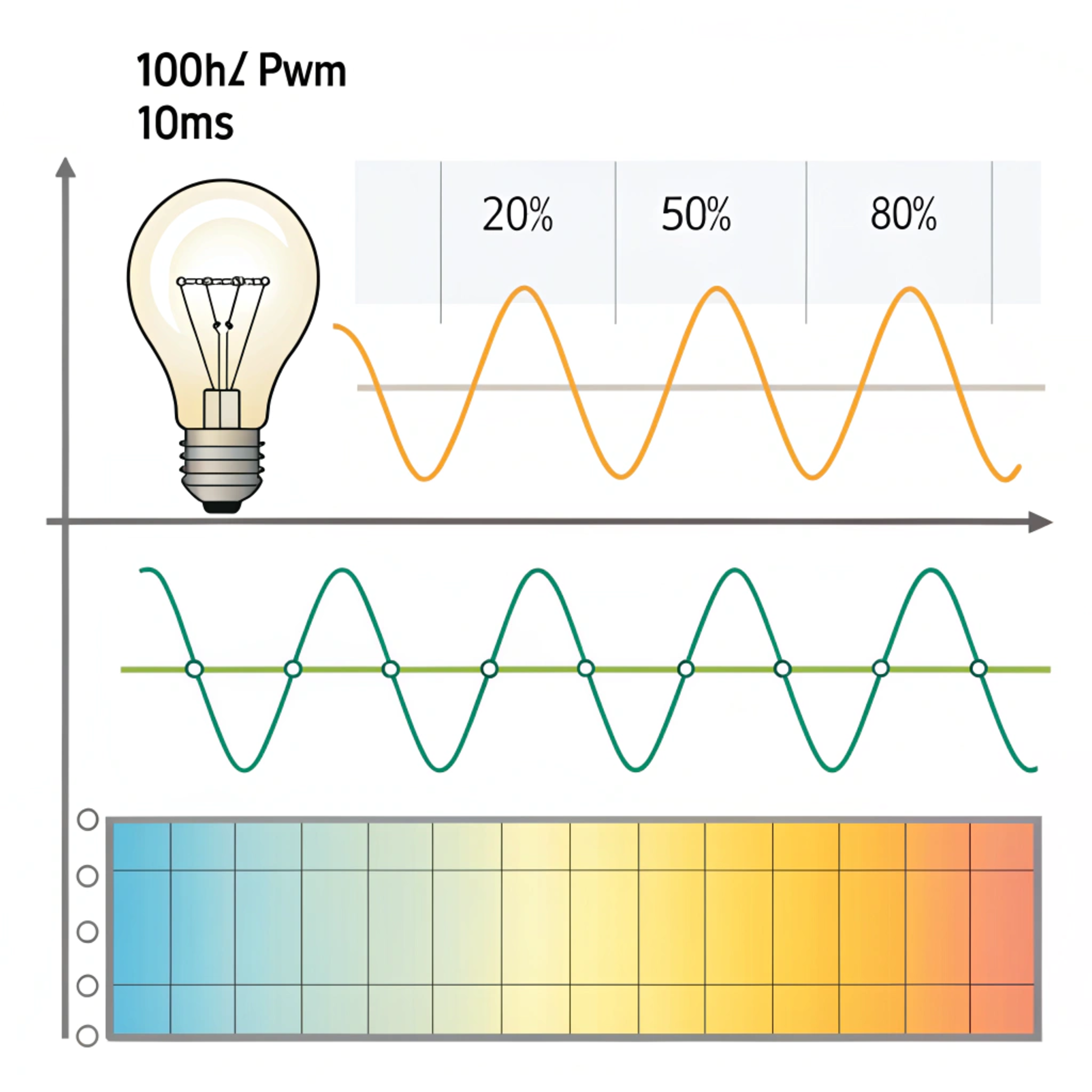

LED呼吸灯：100Hz以上PWM信号配合占空比渐变，实现无闪烁亮度过渡；
电源管理芯片：Buck/Boost电路依赖PWM实现高效电压转换。

三、芯片设计中的PWM关键技术挑战​
抗干扰设计：汽车/工业场景需抵抗电压浪涌与EMI干扰
死区控制：防止H桥电路短路，需精确设置开关延迟时间
算法优化：
SPWM（正弦脉宽调制）：减少电机谐波失真
SVPWM（空间矢量调制）：提升电压利用率。

四、未来趋势：PWM的智能化跃迁​
AI协同控制：结合深度学习动态优化占空比（如光伏MPPT算法）；
多域集成：英飞凌iMotion等方案将PWM、MCU、驱动器集成于单芯片；
车规级升级：满足ISO 26262功能安全标准，支持自动驾驶执行器冗余控制。

结语：数字与模拟的“跨界桥梁”​​
PWM的终极价值，在于将芯片的数字指令转化为物理世界的精准动作。从毫米级舵机旋转到兆瓦级光伏逆变，这颗“隐形心脏”正以每秒数万次的开关频率，驱动着智能硬件的每一次进化。未来，随着碳化硅（SiC）与氮化镓（GaN）器件的普及，PWM的高频化与集成化将开启能源效率的新篇章。
