【iOS】渲染原理离屏渲染

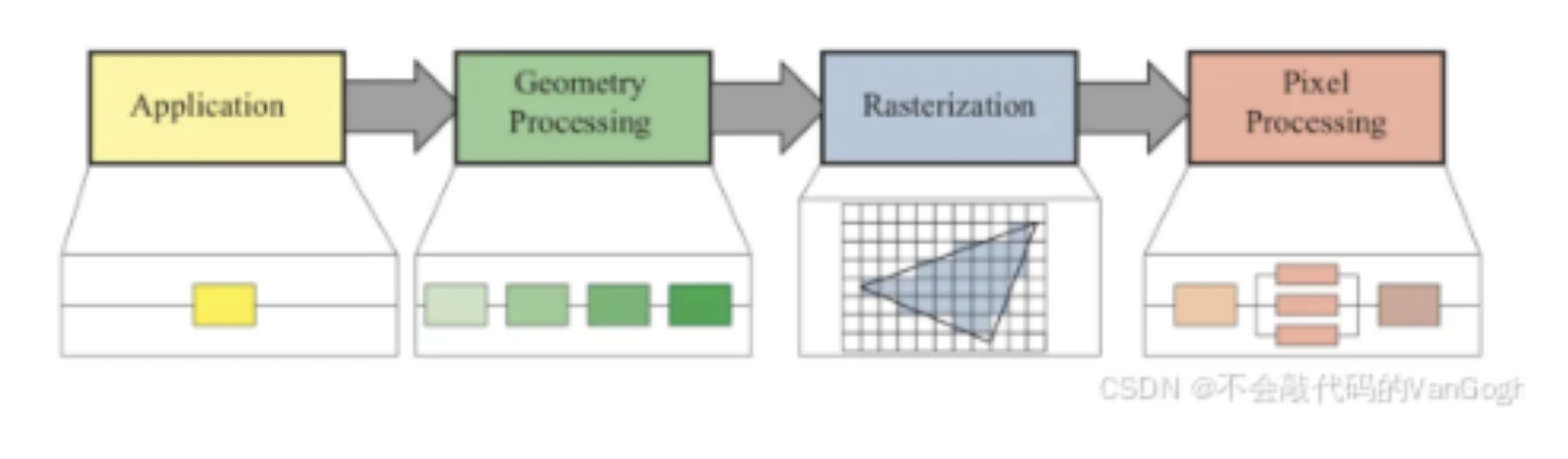

图像渲染流程

这里只有Application阶段是由CPU负责，后续都是由GPU负责

Application

该阶段目的主要是得到图元，指的是图像在应用中被处理的阶段，此时还处于CPU负责的时期，在这个阶段可以会对图像进行一系列的操作或者改变，最终将新的图像信息传给下一个阶段。这部分信息被叫做图元

[!TIP]

图元就是描述几何形状的基本元素，通常为三角形、线段、顶点等

Geometry

该阶段主要是几何处理阶段，从这个阶段开始，包括以后的阶段都是主要由GPU负责了。这个时候GPU可以拿到上一个阶段传递下来的图元信息，GPU会对这部分图元通过顶点着色器、形状装配、几何着色器进行处理，之后输出新的图元。这一系列阶段包括：

• 顶点着色器：该阶段中会将图元中的顶点信息进行视角的转换，添加光照信息、增加纹理等操作
• 形状装配：图元中的三角形、线段、点分别对应三个Vertex、两个Vertex、一个Vertex。这个阶段会将Vertex连接成相对应的形状
• 几何着色器：额外添加额外的Vertex，将原始图元转换成新的图元，以构建一个不一样的模型。简单的说就是基于通过三角形、线段和点构建成更负责的几何图形。

Resterization

光栅化的主要目的是将几何渲染之后的图元信息，转换为一系列的像素，以便后续显示在屏幕上

工作原理：根据图元信息，计算出每个图元所覆盖的像素信息等，从而将像素划分成不同的部分

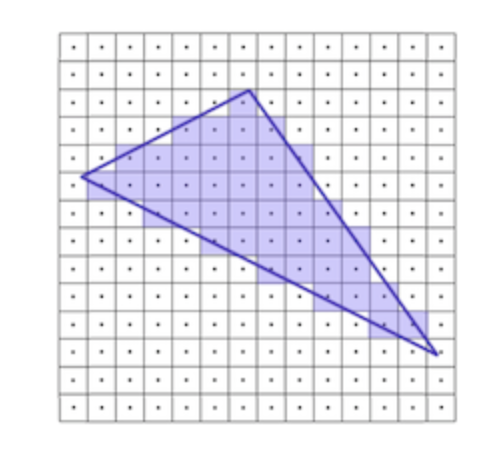

以本图为例：中心点若是在图元内部，那么这个像素就属于这个图元。

Pixel像素处理阶段：处理像素，得到位图

在上面的光栅化处理之后，我们得到了图元对应的像素，之后我们需要通过片段着色器（给每一个像素Pixel赋予正确的颜色）和测试与混合（处理片段的前后位置以及透明度）给这些像素填充正确的颜色和小锅得到位图以便最终显示在屏幕上。

而经过了处理、蕴含着大量信息的像素点集合，就被称作位图

• 片段着色器：**该阶段的目的是给每一个像素Pixel赋予正确的颜色。**颜色的来源就是之前得到的顶点、纹理、光照等信息。这里需要处理纹理、光照等复杂信息，所以这通常是整个系统的性能瓶颈。
• 测试和混合：这个阶段主要的目的是处理片段的前后位置以及透明度，这个阶段会检测各个做色片段的深度值z坐标，以判断片段的墙后位置，以及是否应该被舍弃。同时也会计算响应的透明度，进行片段的混合，得到最终的颜色。

图像渲染技术栈

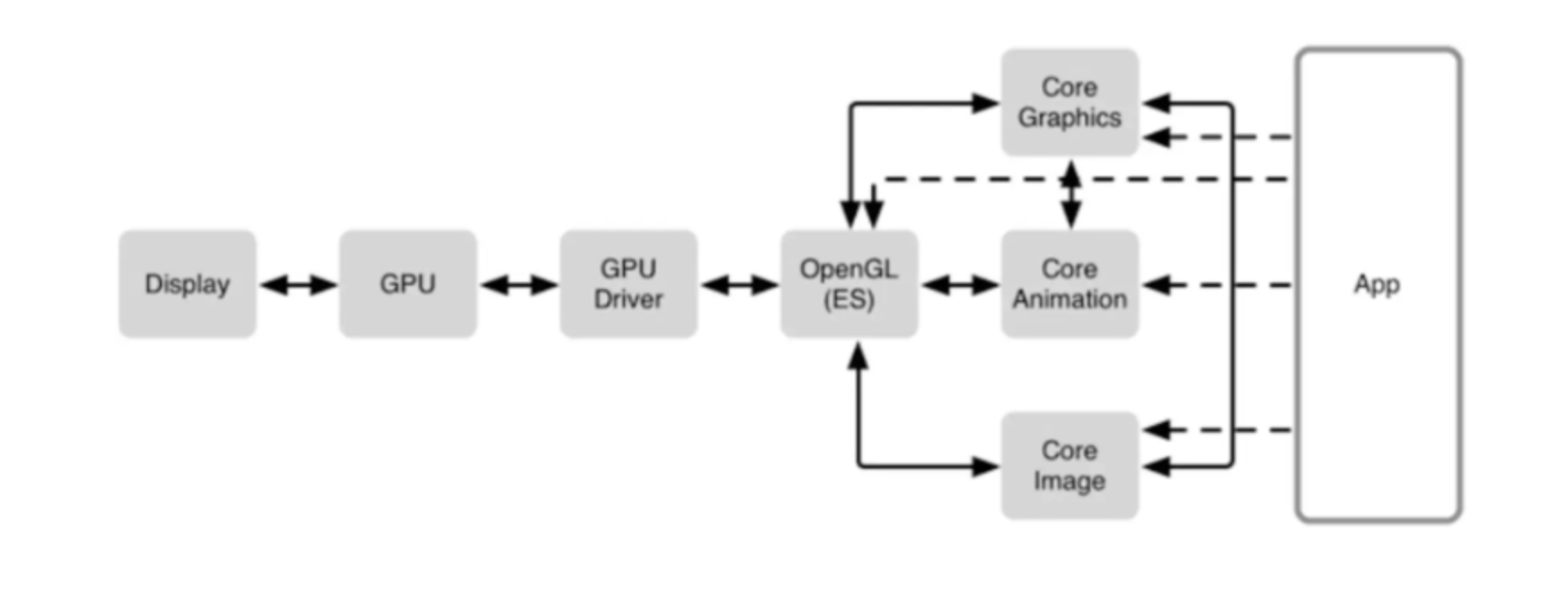

整个图像渲染技术栈：APP使用Core Graphics、Core Animation、Core Image等框架来绘制可视化内容，这些软件框架之间相互依赖。这些框架都需要通过OpenGL来调用GPU绘制，最终将内容显示到屏幕之上

UIKit

UIKit框架提供了iOS所需的基本架构，提供了用于实施界面的窗口和视图架构，用于向APP提供多点触控和其他类型输入的时间处理基础架构，以及管理用户、系统、app之间互动所需的主运行循环。

Core Animation

这是一个复合引擎，职责是尽可能快地组合屏幕上不同的可视内容，这些可视内容可被分解成独立的图层，这些图层会被存储在一个叫做图层树的体系之中。本质来说，CALayer是用户所能在屏幕上看见一切的基础。

Core Graphics

这是基于Quartz高级绘图引擎，主要用于运行时绘制图像。开发者可以使用这个框架来处理基于路径的绘图、转换、颜色管理、离屏渲染、图案、渐变和阴影，图像数据管理，图像创建和图像遮罩以及PDF文档创建，显示和分析。

当我们需要运行时创建图像的时候，可以使用Core Graphics去绘制。与之相对应的是运行前创建图像。

Core Image

Core Image和Core Graphics相反，用于处理运行前创建的图像。其拥有一系列线程的图像过滤器，能对已存在的图像进行高效的处理。大多数情况，Core Image会在GPU中完成工作。

OpenGL ES

这是OpenGL的子集。而OpenGL是一套第三方标准，函数内部的实现由对应的GPU厂商开发实现

Metal

Metal类似于OpenGL ES，这也是一套第三方标准，具体由Apple实现。开发者都在间接的使用Metal。Core Animation、Core Image、SceneKit、SpriteKit 等等渲染框架都是构建于 Metal 之上的。

UIView与CALayer的关系

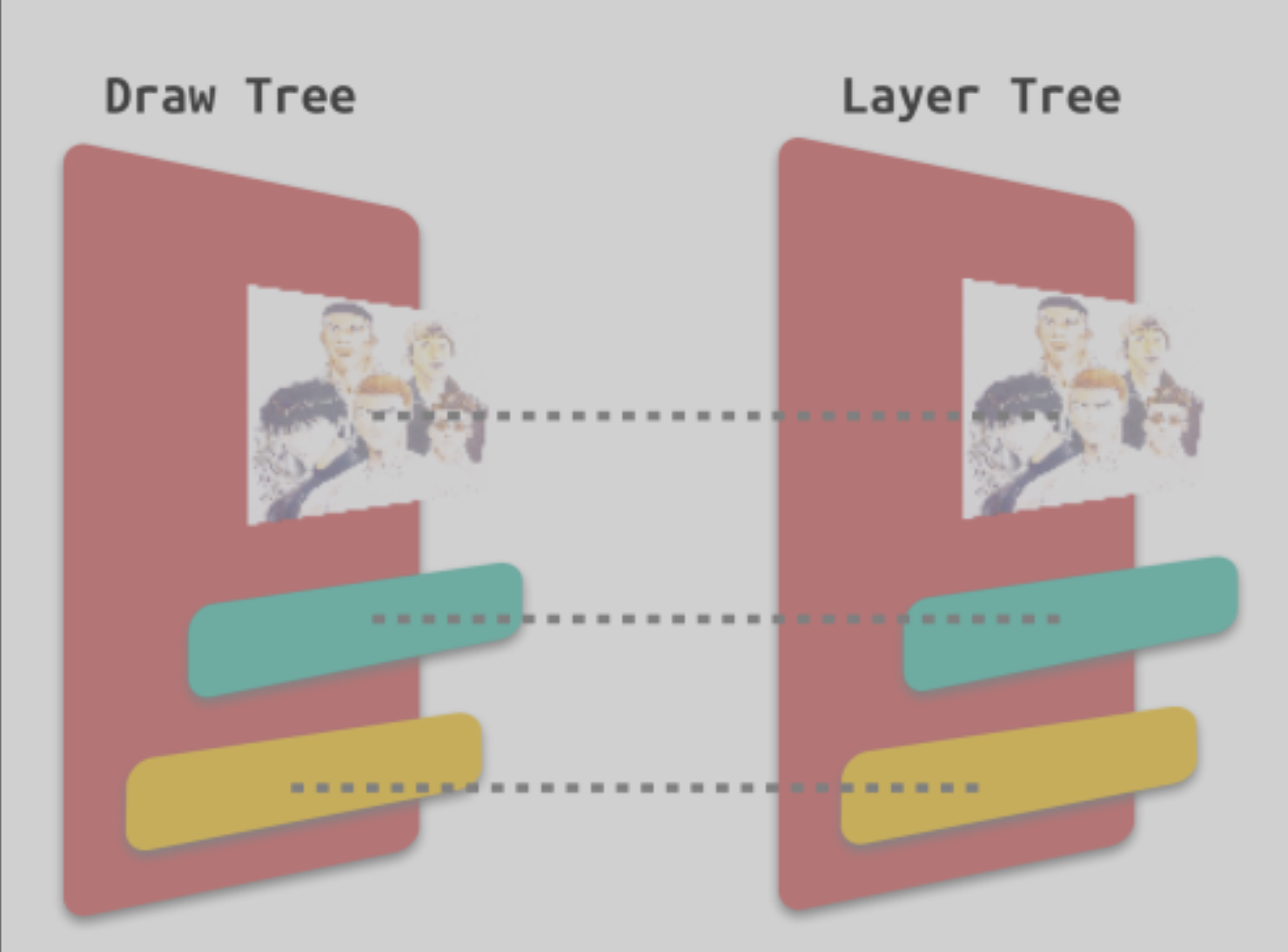

CALayer事实上是用户所能在屏幕上看见的一切的基础。对于UIKit来说，每一个UI视图空间内部其实都有一个关联的CALayer，正是这种一一对应的关系，视图层级拥有视图树的树形结构，对应CALayer层级也拥有图层树的树形结构：

为什么iOS要基于UIView和CALayer提供两个平行的层级关系？

这里的原因是要做到职责分离，这样能避免有很多重复的代码。

CALayer

CALayer等同于一个纹理。纹理是GPU进行图像渲染的重要依据。纹理本质上来说就是一张图片，故而CALayer包含一个contents属性指向一块缓存区，称作backing store，可以存放位图。iOS中将该缓存区保存的图片成为寄宿图。

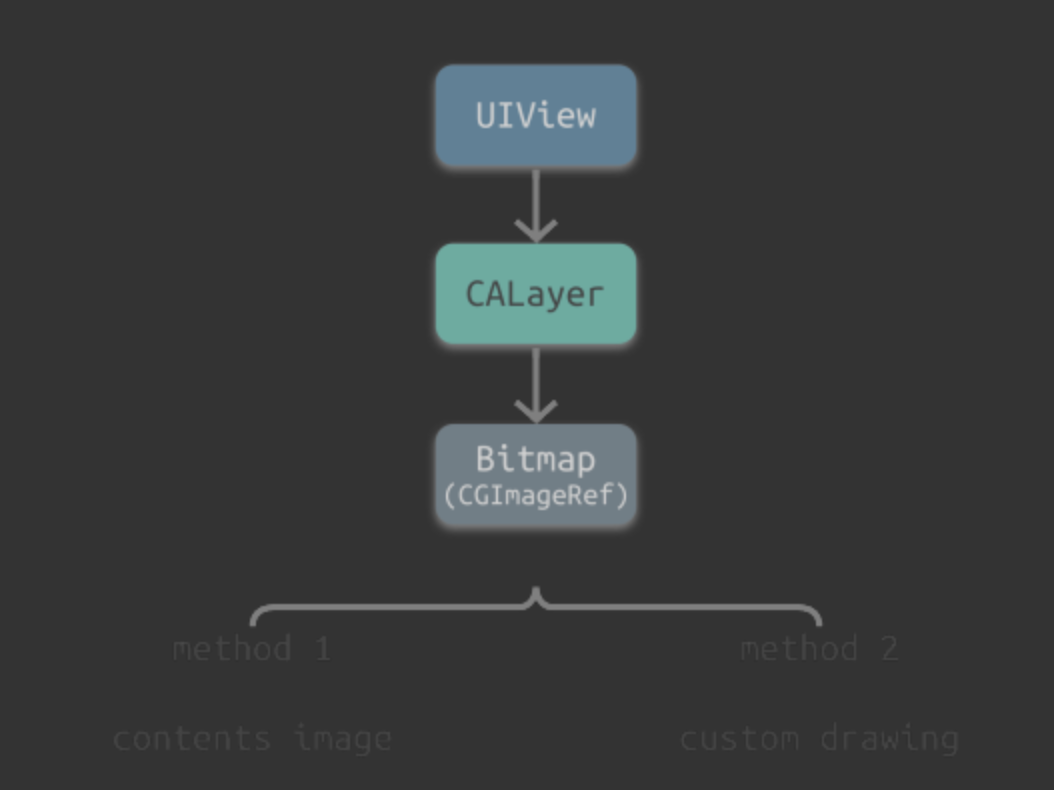

在实际开发中，iOS有两种相应的方式去绘制界面

• 使用图片：contents image
• 手动绘制：custom drewing

contents image

这是指CALayer的contents属性来设置图片。本质上，contents属性指向的一块缓存区域，称为backing store，可以存放bitmap数据。

contents Drawing

这是指使用Core Graphics来直接绘制寄宿图。在实际开发中，一般通过继承UIview实现drawRect:方法来自自定义绘制。

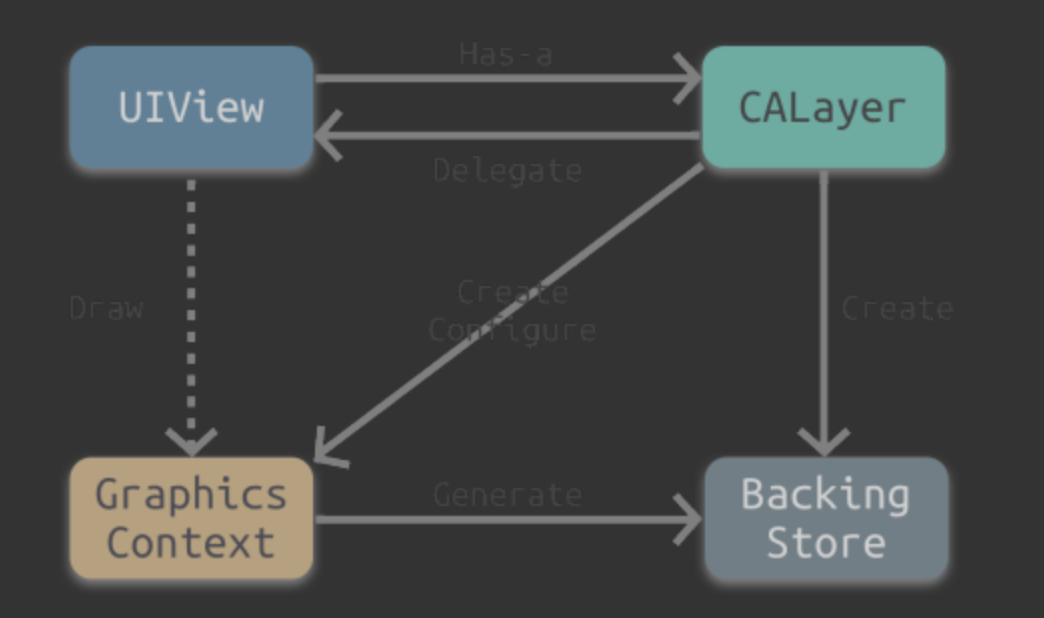

虽然drawRect:是一个UIview方法，但是事实上都是底层的CALayer完成了重绘工作并且保存了图片。这里大概展示一个drawRect绘制定义寄宿图的基本原理。

Core Animation流水线

APP本身其实并不负责渲染，渲染是由一个独立的进程负责，即Render Server进程。

APP通过IPC将渲染任务以及相关的数据交给1Render Server，其处理完数据以后，再传递至GPU。最后由GPU调用iOS图像设备进行显示。

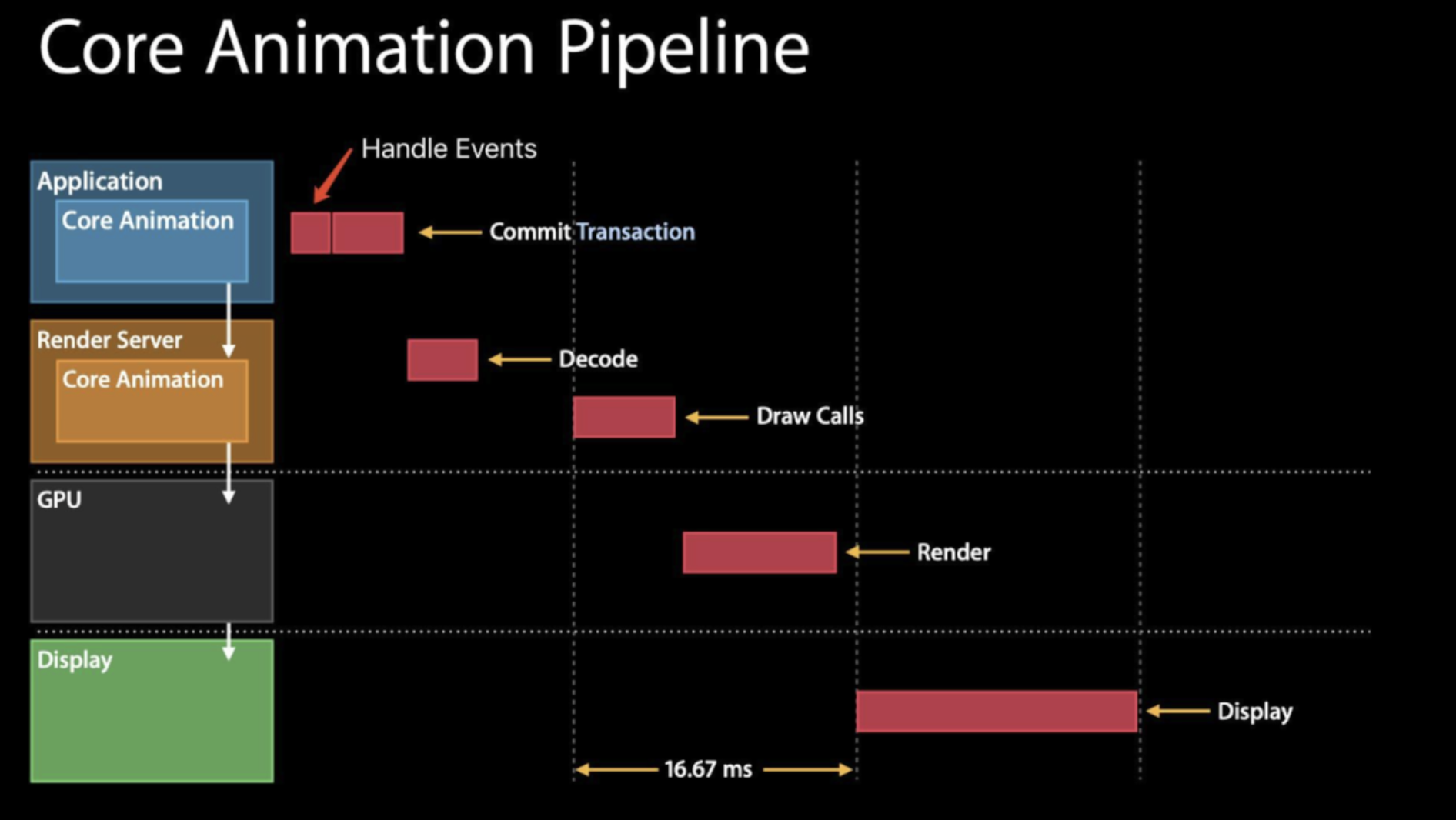

Core Animation流水线的工作流程：

• Handle Events：APP响应事件，改变视图/图层，触发渲染流水线开始
• Commit Transaction：在CPU上处理显示内容的前置计算，包含布局、显示、准备、提交四个阶段，发生在应用程序进程中。
• Decode：打包好的图层被传输到Render Server，之后，首先进行解码。注意完成解码之后需要等待下一个Runloop才会执行，下一步Draw Calls。
• Render：这是由GPU进行渲染
• DIsplay：显示阶段，需要等render结束下一个Runloop的触发显示

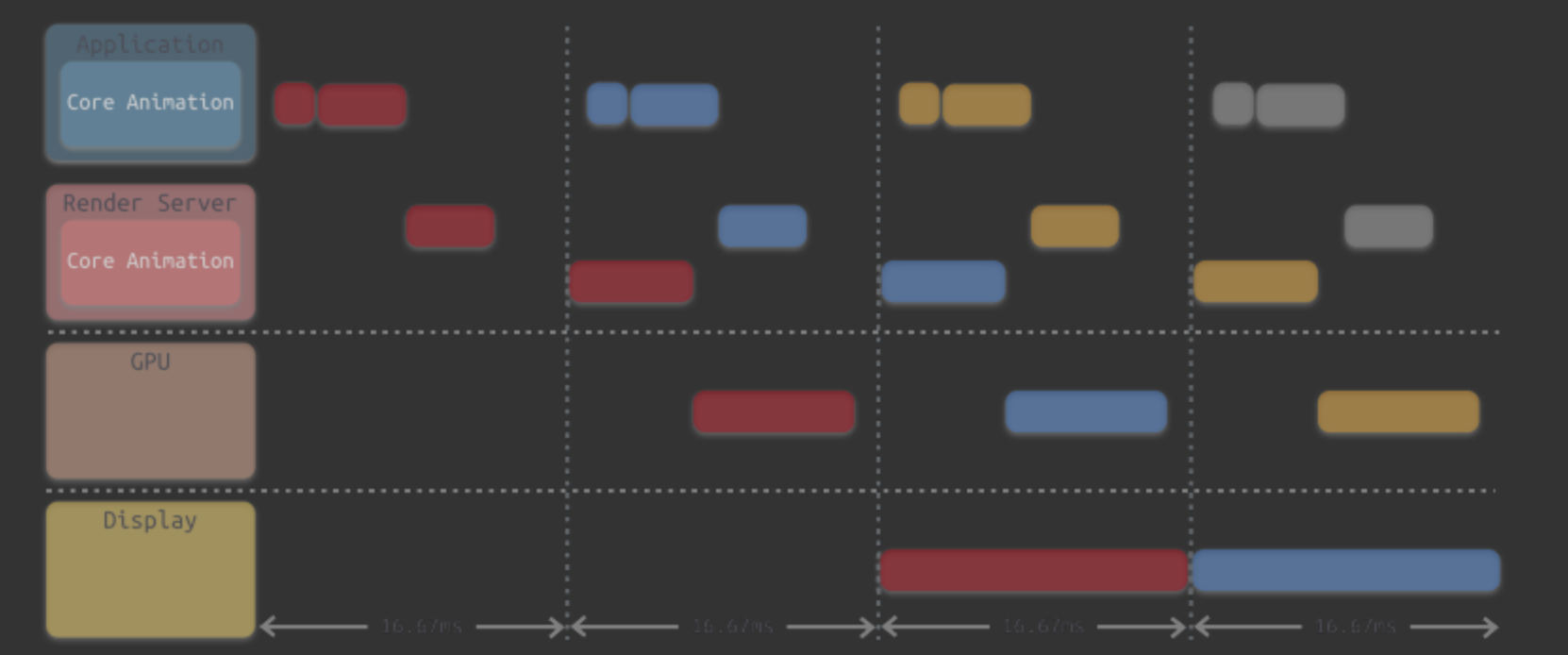

对上述步骤串联，执行所消耗的事件超过了16.67ms，因此为了满足屏幕的60FPS刷新率的支持，需要将这些步骤进行分解，通过流水线的方式进行并线执行，下图所示：

Commit Transation

在Core Animation流水线中，app调用Render Server前的最后一步Commit Transation其实可以细分4个步骤：

Layout:构建视图

在该阶段主要处理视图构建和布局，具体步骤包括以下几步：

• 调用重载的layoutSubviews方法
• 创建视图，通过addSubview方法添加子视图
• 计算视图布局，所有的Layout Constraint

Display:绘制视图

在该阶段主要是交给Core Graphics进行视图的绘制以得到图元数据：

• 根据俄上个阶段Layout的结果创建得到图元信息
• 重写drawRect:方法，会调用重载的drawRect方法，在drawRect方法中手动绘制得到bitmap数据，从而自定义视图的绘制

正常情况下Display阶段这能得到图元信息，但是重写了drawRect方法，这个方法会直接调用Core Graphics绘制方法得到bitmap数据，同时系统会额外申请一块内存，去保存暂存的bitmap。

由于我们重写了drawRect:方法，导致绘制过程从GPU转移到了CPU，这会导致一定的效率损失。这个时候，这个过程会额外使用CPU和内存，因此需要高效绘制，否则容易造成CPU卡顿或者内存爆炸。

prepare：Core Animation额外的工作

主要进行图片解码和转换

commit：打包并发送

这一步主要是：图层打包并发送Render Server

注意commit操作是依赖图层树递归执行的，所以如果图层树过于复杂，commit的开销就会很大，这也是为什么我们希望减少视图层级，降低图层树复杂度的原因。

Rendering Pass：Render Server的具体操作

Render Server通常是OpenGL或者是Metal。

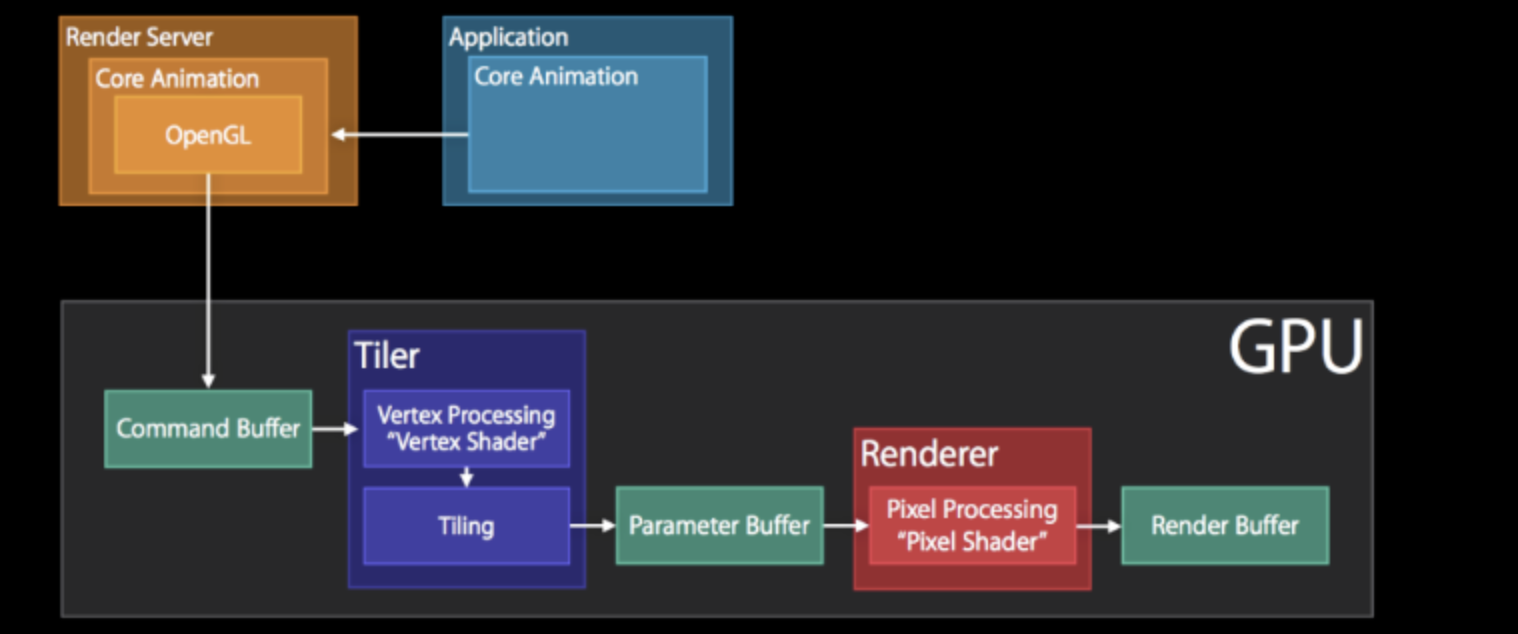

若是OpenGL的话，那么上图中主要是GPU中执行的操作，具体主要包括：

• GPU收到包括图元信息的Command Buffer
• Tiler开始工作：先通过顶点着色器Vertex Shader对顶点进行处理，更新图元信息。
• 平铺过程：平铺生成title bucket几何图形，这一步会将图元信息转化为像素，之后再将结果写入Paramerter buffer中
• Tiler更新完所有的图元信息，或者Parameter Buffer已经满了，则会开始下一步
• Renderer工作：将像素信息进行处理得到bitmap，之后存入Render Buffer
• Render BUffer中存储有渲染好的bitmap，供之后的display操作使用

离屏渲染

简单来说，如果不能一次性得到渲染结果，必须要一次或者多次渲染将结果缓存存入到内存区域，最后再结合后写入到Frame Buffer，这样的渲染就被称为离屏渲染

离屏渲染产生的原因

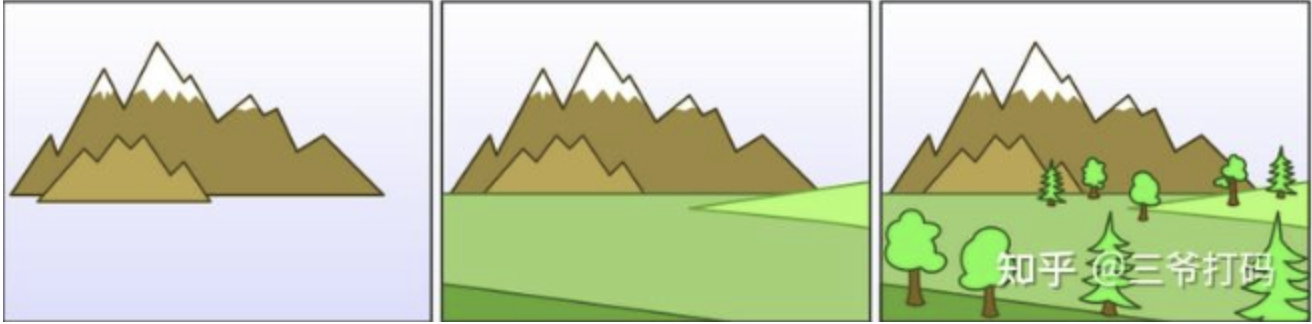

iOS中主要的渲染操作都是由Render Server模块通过调用显卡驱动所提供的OpenGL/Metal接口来执行的。通常对于每一层layer，Render Server会遵循画家算法，按次序输出到frame Buffer，之后一层一层的覆盖，就能得到最终的显示结果。

有些场景没有那么简单。作为画家的GPU一层一层的向画布上进行输入，但是其没有办法在某一层渲染完成之后回过头去更改某一部分，这是由于这一层之前的若干层layer像素数据，已经在渲染中被永久覆盖了。这也就意味着对于每一次layer而言，要么找到一种通过单次遍历就能完成渲染的算法，要么就不得不另开一块内存，借助这个临时中转区域来完成一些更复杂，多次修改/裁剪操作。

圆角的离屏渲染

若是只设置了layer的cornerRadius而没有设置masksToBounds，由于不需要叠加裁剪，这个时候是不会触发离屏渲染。而当设置了裁剪属性的时候，由于masksToBounds会对layer以及所有的subLayer的content都进行裁剪，所以不得不触发离屏渲染

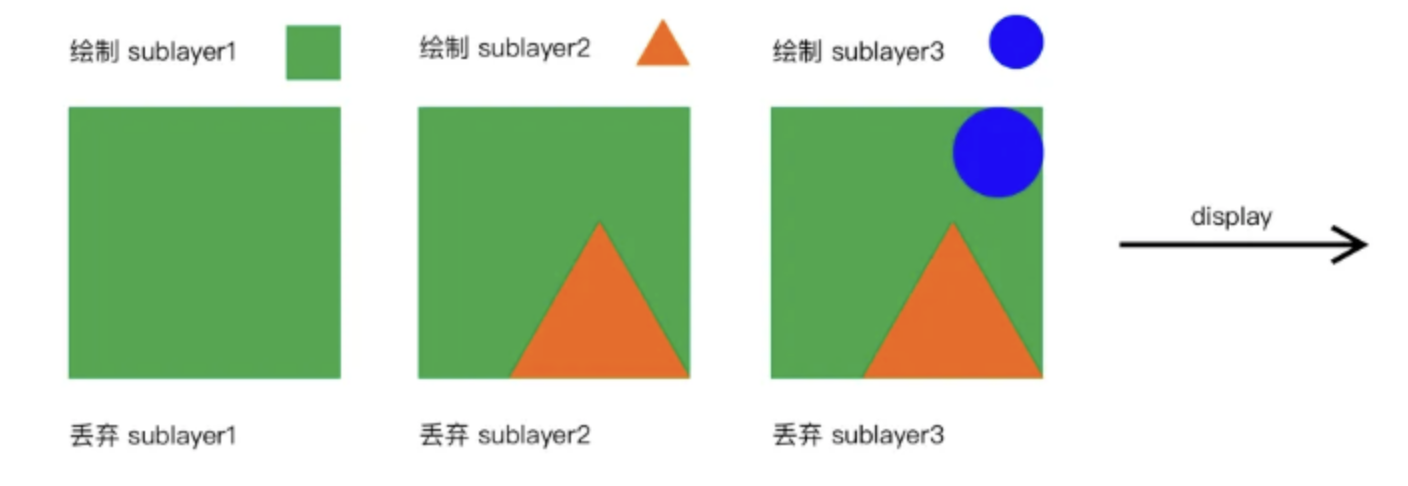

在普通的layer绘制中，上层的sublayer会覆盖下层的sublayer，下层的sublayer绘制完成之后就可以抛弃了。所有sublayer依次绘制完毕之后，整个绘制过程完成，就可以进行后续的呈现了。

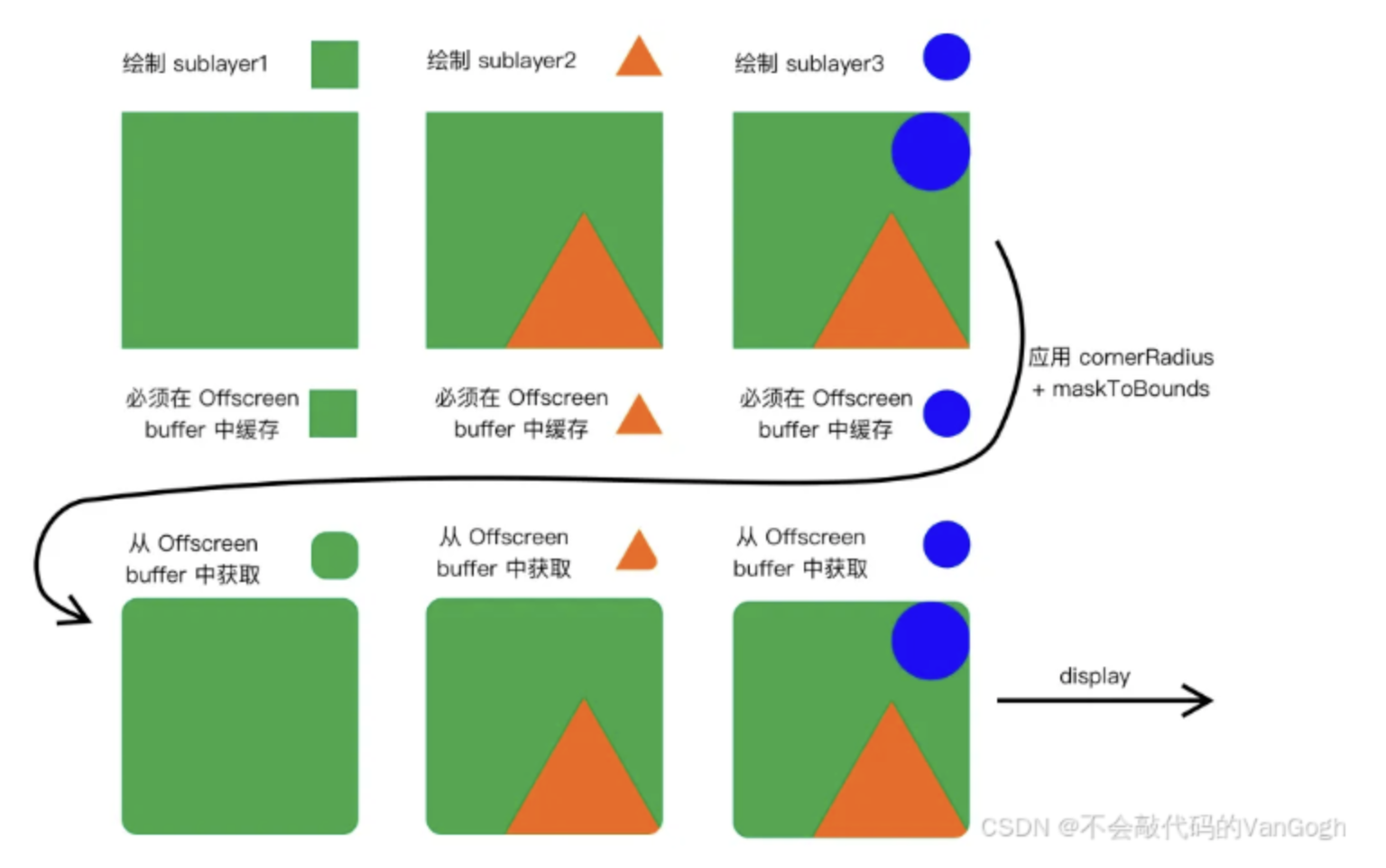

但是设置了cornerRadius以及masksToBounds进行圆角裁剪的时候，masksToBounds裁剪属性会应用到所有sublayer上面，也就是说所有的sublayer在第一次被绘制之后不能立刻被丢弃还需要保存在Offscreen buffer中等待下一轮圆角 +裁剪，这就会导致离屏渲染。

触发离屏渲染的几种情况

1. 使用了mask的layer(layer.mask)
2. 需要进行裁剪的layer(layer.masksToBounds/view.clipsToBounds)
3. 设置了组透明度为YES，并且透明度不为1的layer(layer.allowsGroupOpacity/layer.opacity)
4. 添加了投影的layer(layer.shadow)
5. 采用了光栅化的layer(layer.shouldRasterize)
6. 绘制了文字的layer(UILabel、CATextLayer、Core Text)

离屏渲染对性能的影响

首先，明确离屏渲染会增大GPU的负担

• GPU的工作是高度流水线化的，不断向Frame Buffer输出，若是出现离屏渲染的情况，则GPU流水线不得不先切换上下文，将中间的结果输出到Offscreen Buffer，等到中间过程完成后再组成所有中间结果输出到Frame Buffer。如果GPU频繁切换上下文，将严重影响GPU的情况，导致掉帧的情况。
• 离屏渲染需要额外的存储空间

离屏渲染的优化策略

1. 避免不必要的圆角：对于静态内容，可以预先将图片裁剪为带圆角的版本；对于动态内容，考虑使用UIBezierPath或者Core Graphics绘制圆角；或者使用maskView代替cornerRadius
2. 简化阴影效果：减少阴影的模糊半径、调整阴影颜色以降低alpha值、避免在频繁变动的视图上使用阴影，或者使用模拟阴影的视觉技巧（如渐变背景）替代。
3. 调整透明度与混合模式：尽量避免不必要的透明度设置，尤其是对于大面积或层级较深的视图。对于混合模式，评估是否可以使用视觉效果相近但性能更好的模式，或者避免在性能敏感区域使用非默认混合模式。
4. 使用硬件加速功能：如shouldRasterize属性可以让图层内容预先渲染为位图，减少后续绘制时的计算量。但要注意过度使用可能导致内存增加，需权衡利弊。
5. 布局与层级优化：减少不必要的视图层级和重叠部分，避免深度过大的视图结构。这有助于减少离屏渲染的需求并提高渲染效率。
6. 长列表优化：对于滚动列表，使用UICollectionView或UITableView，并结合cell prefetching、estimatedItemSize、dequeueReusableCell等技术减少不必要的视图创建和销毁，降低离屏渲染的概率。
7. 适时使用异步绘制：对于复杂的绘制任务，特别是在主线程中可能导致卡顿或掉帧的情况下，考虑使用异步绘制技术。虽然UIKit框架本身并不直接支持异步绘制UIView，但你可以利用Core Graphics（Quartz 2D）或Metal等更低级别的图形API来在后台线程上执行绘制操作，并将结果作为图像（UIImage）或图层内容（CALayer的contents）在主线程上更新。这样做可以显著减少主线程的负载，提高应用的响应性和流畅度。
8. 缓存绘制结果：对于不会频繁变化的复杂视图或图形，可以将其绘制结果缓存为位图（UIImage或CGBitmapContext）。这样，每次需要显示时，只需从缓存中取出位图进行展示，而无需重新进行复杂的绘制操作。缓存技术可以大幅度减少渲染时间，提高性能。但需要注意的是，缓存也会占用额外的内存资源，因此需要合理管理缓存的大小和生命周期。
9. 优化图像资源：图像资源是应用中最常见的渲染对象之一。优化图像资源可以显著减少渲染时间和内存占用。这包括使用合适的图像格式（如PNG、JPEG等），根据设备屏幕分辨率提供不同尺寸的图像，以及使用图像压缩算法减少图像文件的大小。此外，对于需要动态修改的图像（如添加滤镜、圆角等），考虑在图像加载时就进行处理，并将处理结果缓存起来，以避免在每次显示时都进行重复的计算和渲染。
10. 利用iOS 13及以上版本的Metal Performance Shaders（MPS）：如果你的应用需要处理大量的图形数据或执行复杂的图形计算，可以考虑使用Metal Performance Shaders（MPS）来加速渲染过程。MPS是Apple为Metal框架提供的一组高性能计算内核，专门用于图像处理和图形计算任务。通过使用MPS，你可以将复杂的图形算法以更高效的方式实现，并充分利用GPU的并行计算能力来加速渲染速度。
11. 分析和测试：在进行离屏渲染优化时，不要忘记使用Xcode提供的工具（如Instruments的Core Animation模板）来分析和测试你的应用性能。这些工具可以帮助你识别哪些视图或图层触发了离屏渲染，并测量渲染所需的时间和资源消耗。通过分析测试结果，你可以更准确地定位性能瓶颈，并采取相应的优化措施。
12. 代码审查和重构：定期进行代码审查和重构也是提高渲染性能的重要手段。通过审查代码，你可以发现并消除不必要的离屏渲染操作，如不必要的阴影、透明度设置或混合模式等。同时，通过重构代码，你可以优化视图层级结构、减少视图数量、合并相似的绘制逻辑等，从而进一步提高渲染效率。
