嵌入式硬件中三极管原理分析与控制详解

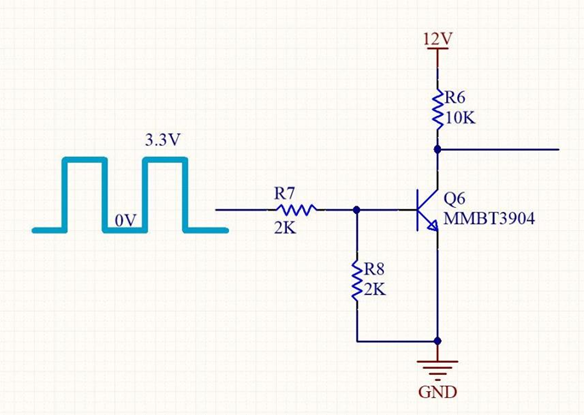

那下面我们继续再来分析下这个电路。大家看这幅图，我们说N管作为开关管，它的E极接地是吧。咱们这个时候看，这个电路的 N管的开通和关断对前面驱动信号的幅值有没有什么要求啊？

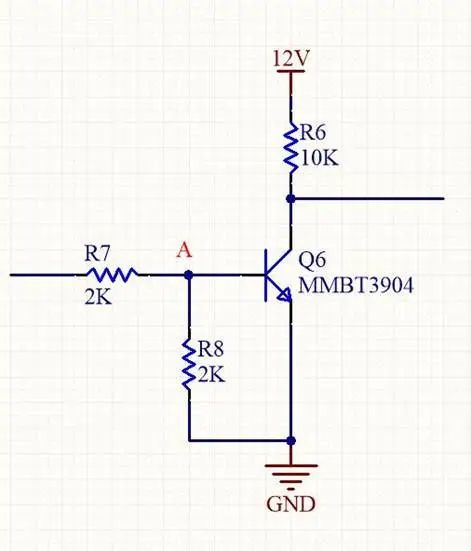

我们看图中的 A 点啊，是不是只要 A点大于0.7V 就可以了是吧，就是说，只要保证三极管的 B极断开，两个电阻的分压大于 0.7V 就可以了是吧，在这个电路中，并不是驱动电压限制在 1.4V才能工作。或者我们换一个说法把，对于N型三极管 E极接地，
那下面我们继续再来分析下这个电路。大家看这幅图，我们说N管作为开关管，它的E极接地是吧。咱们这个时候看，这个电路的 N管的开通和关断对前面驱动信号的幅值有没有什么要求啊？
我们看图中的 A 点啊，是不是只要 A点大于0.7V 就可以了是吧，就是说，只要保证三极管的 B极断开，两个电阻的分压大于 0.7V 就可以了是吧，在这个电路中，并不是驱动电压限制在 1.4V才能工作。或者我们换一个说法把，对于N型三极管 E极接地，
