【软件系统架构】系列七：物联网云平台系统性能深入解析

news 2025/7/25 9:24:05

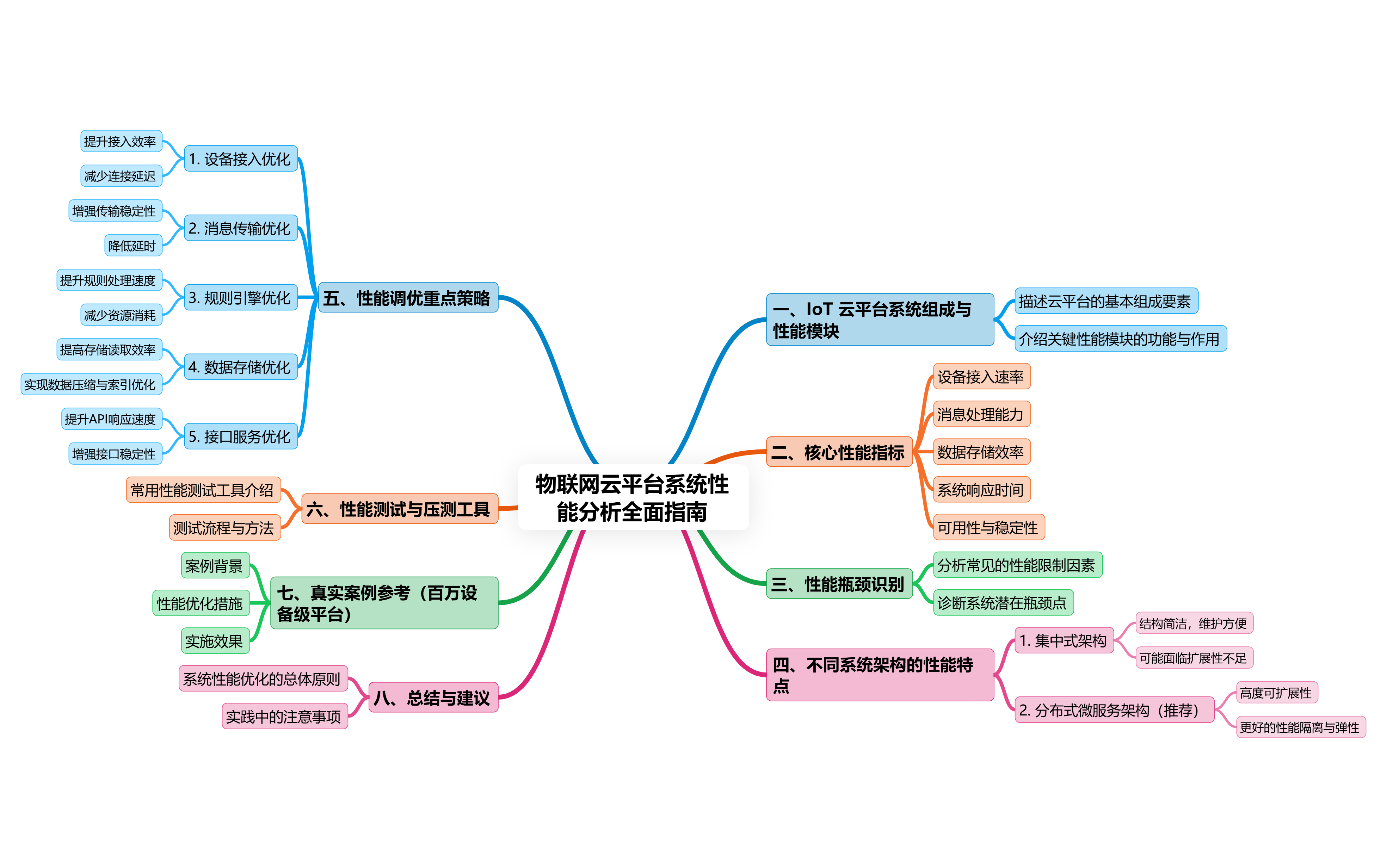

目录

一、IoT 云平台系统组成与性能模块

二、核心性能指标

三、性能瓶颈识别

四、不同系统架构的性能特点

1. 集中式架构

2. 分布式微服务架构（推荐）

五、性能调优重点策略

1. 设备接入优化

2. 消息传输优化

3. 规则引擎优化

4. 数据存储优化

5. 接口服务优化

六、性能测试与压测工具

七、真实案例参考（百万设备级平台）

八、总结与建议

物联网云平台系统性能深入解析，主要关注平台在连接大量设备、处理海量数据流、支持实时响应与规则控制、保障高可用与低延迟方面的能力。本解析涵盖核心架构、关键性能指标、性能瓶颈识别、优化策略与测试方法，适用于自研 IoT 平台或使用 AWS IoT、阿里云 IoT、Azure IoT Hub 等公有云服务者。

一、IoT 云平台系统组成与性能模块

物联网云平台典型模块如下，每一模块都有独立性能考量：

┌────────────┐
│ 设备接入层 │ ← 并发连接数、接入认证、协议转换
└────┬───────┘↓
┌────────────┐
│ 消息通信层 │ ← MQTT/CoAP/HTTP 处理吞吐、QoS、延迟
└────┬───────┘↓
┌────────────┐
│ 规则引擎层 │ ← 过滤、转发、告警、联动规则执行性能
└────┬───────┘↓
┌────────────┐
│ 数据存储层 │ ← 写入速度、历史数据查询性能、冷热分层
└────┬───────┘↓
┌────────────┐
│ 应用接口层 │ ← RESTful / WebSocket API 吞吐与响应时延
└────────────┘

二、核心性能指标

维度指标描述
连接性能并发连接数支持同时在线设备的最大数量
连接建立速率单位时间新建连接数（TLS 握手、鉴权）
消息处理性能TPS/QPS每秒处理的消息条数（上行/下行）
端到端延迟设备→平台→规则→应用 的完整延迟
规则引擎性能条件匹配速率是否支持毫秒级匹配数万规则
数据写入能力写入吞吐是否能实时写入每秒百万级条目
API 接口性能REST/QPS每秒支持的 API 查询量
系统可用性SLA > 99.99%支持灰度发布、限流保护、降级

1.可用性（Availability）

  • 衡量平台持续提供服务的能力（如99.99%可用性，年故障时间≤53分钟）。

  • 关键因素：冗余设计（多节点部署）、容错机制（自动故障转移）、灾备能力。

2.延迟（Latency）

  • 设备与云平台间消息传输的响应时间（毫秒级为佳）。

  • 影响场景：实时控制（如工业自动化）、边缘计算（减少云端往返）。

3.吞吐量（Throughput）

  • 单位时间内处理的消息数量（如每秒万级设备连接）。

  • 技术支撑：分布式架构（如Kafka流处理）、高并发设计（异步非阻塞I/O）。

4.可靠性（Reliability）

  • 数据传输完整性（消息丢失率/错误率趋近于0）。

  • 保障措施：MQTT QoS机制（0/1/2级）、数据校验（CRC）、重试策略。

5.可扩展性（Scalability）

  • 支持设备规模和数据量的动态增长（如百万级设备接入）。

  • 实现方式：微服务架构（独立扩容模块）、弹性云资源（Kubernetes容器化）。

三、性能瓶颈识别

层级症状可能瓶颈
设备接入掉线、连接失败MQTT Broker 线程池 / TLS 握手慢 / NAT 冲突
消息通信丢包、时延抖动消息队列长度、协议栈阻塞、QoS 重试
规则引擎联动失效、处理慢规则过多或执行阻塞
数据存储写入失败、响应慢时序库写入压力、冷热数据未分层
API 网关响应超时查询优化差 / 并发不足 / 缓存失效

四、不同系统架构的性能特点

1. 集中式架构

  • 所有模块部署在单集群

  • 适合中小规模（≤ 10万设备）

  • 限制在于吞吐上限、可扩展性差

2. 分布式微服务架构（推荐）

  • MQTT Broker 分布式集群（EMQX、Mosquitto + LB）

  • 消息总线采用 Kafka / Pulsar / NATS

  • 数据存储分为冷热（InfluxDB + Elasticsearch）

  • 应用服务与网关解耦

  • 支持横向扩展，高吞吐（百万连接、十亿级消息）

五、性能调优重点策略

1. 设备接入优化

  • 使用 Keep-Alive + Session 复用机制

  • 支持 TLS 快速握手（Session Resumption）

  • MQTT Broker 分片部署 + 连接负载均衡（LVS/HAProxy）

2. 消息传输优化

  • 合理设置 QoS（QoS 0：最快，QoS 1：平衡）

  • 使用二进制协议（CBOR/Protobuf）压缩 payload

  • 使用批量推送机制（publishBatch）

3. 规则引擎优化

  • 支持事件过滤先行，避免全量规则扫描

  • 使用并行计算框架（如 Flink CEP / Druid）

  • 状态管理与触发函数解耦（Lambda 模式）

4. 数据存储优化

  • 采用时序数据库（InfluxDB、TDengine、TimescaleDB）

  • 写入路径优化（缓存 + 异步落库）

  • 冷热数据分层存储（冷热分表 / 分库）

5. 接口服务优化

  • 添加 API 缓存层（Redis）

  • 支持分页查询与字段裁剪（避免全表扫）

  • 启用限流保护（令牌桶 / 熔断器）

六、性能测试与压测工具

模块工具说明
MQTT BrokerMQTTX Bench, EMQX Bench并发连接 / 发布订阅能力测试
消息队列Kafka Performance Tool, Pulsar perfTPS、延迟
API 网关Apache JMeter, wrk, LocustREST/WS 并发测试
数据存储TSBS (Time Series Benchmark Suite)时序数据库性能基准
全链路测试Chaos Mesh, K6, Gremlin压力 + 故障注入模拟真实环境

七、真实案例参考（百万设备级平台）

项目技术栈吞吐能力
阿里云 IoTMQTT + Kafka + HBase + Elasticsearch百万连接、千万 TPS
AWS IoT CoreMQTT + Greengrass + DynamoDB自动扩容、延迟 < 1s
自研平台（某智慧工厂）EMQX + Pulsar + PostgreSQL + Redis单集群支持 20W 连接，50K TPS

八、总结与建议

层级优化重点关键指标
接入层TLS 快速握手 + Broker 负载均衡并发连接数 / 建连速率
通信层MQTT 协议优化 + QoS 控制TPS / 端到端延迟
规则引擎流式处理 + CEP 引擎响应速度 / 匹配速率
存储层时序写优化 + 冷热分层写吞吐 / 查询延迟
API 层缓存 + 分布式服务QPS / 请求响应时延
