鸿蒙安卓前端中加载丢帧：ArkWeb分析

news 2025/8/21 6:55:23

序章：卡顿的数字世界

在每秒60帧的视觉交响乐中，每一帧都是精心编排的节拍。当这些节拍开始丢失——就像交响乐中突然静音的提琴部——我们便遭遇了加载丢帧的数字噩梦。这不是简单的性能下降，而是一场渲染管线的全面崩溃，是数字世界与物理定律的残酷对抗。

从移动端WebView的滚动卡顿到原生应用的动画停滞，从游戏加载的漫长等待到交互响应的致命延迟，丢帧现象如同数字世界的幽灵，无处不在又难以捉摸。今天，我们将深入这个幽灵的巢穴，用编程的利剑斩断卡顿的根源

一、渲染流水线：数字皮影戏的后台揭秘

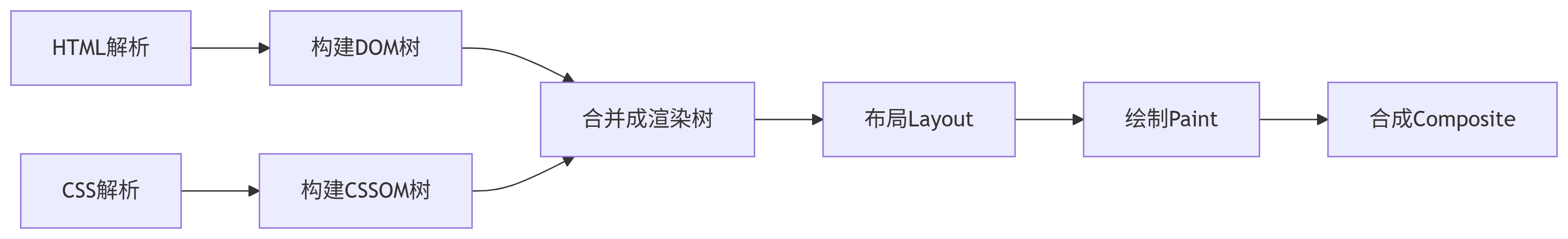

1.1 浏览器渲染的五重奏

浏览器渲染过程堪比一场精心编排的皮影戏：

构建DOM树：HTML解析如同将剧本翻译成导演指令
构建渲染树：CSSOM与DOM合并形成渲染树，相当于分配角色和服装
布局（Layout）：计算每个元素在舞台上的位置，又称回流(Reflow)
绘制（Paint）：填充像素，为每个角色上妆，又称重绘(Repaint)
合成（Composite）：将各层合并为最终图像，落下帷幕展示精彩演出

1.2 移动端的特殊挑战

在移动设备上，这场皮影戏面临更多约束：

CPU性能受限：堪比小型剧院配备有限的工作人员
内存瓶颈：如同狭窄的后台通道，资源交换效率低下
带宽波动：像不可预测的物资输送管道，时快时慢
热限制：长时间表演导致设备发热，演员状态下降

二、丢帧元凶：数字皮影戏的故障现场

2.1 JavaScript：忙碌过度的主角

JavaScript在主线程上的过度操作如同一个抢戏的主角，让整个演出失去平衡

// 反例：阻塞主线程的糟糕写法
function processData() {const data = fetchData(); // 同步操作，阻塞渲染data.forEach(item => {// 复杂的计算操作const result = heavyCalculation(item);updateDOM(result); // 频繁操作DOM});
}// 正例：优化后的异步处理
async function processDataOptimized() {const data = await fetchDataAsync(); // 异步非阻塞const chunks = splitIntoChunks(data); // 分片处理requestIdleCallback(() => {chunks.forEach(chunk => {// 将计算任务拆分到空闲时段const result = lightweightCalculation(chunk);requestAnimationFrame(() => {// 在渲染前同步更新DOMupdateDOMOptimized(result);});});});
}

2.2 样式与布局：多米诺骨牌效应

某些CSS属性像多米诺骨牌，轻轻一推就会触发连锁反应：

/* 昂贵的CSS属性 - 使用需谨慎 */
.expensive-element {filter: blur(10px); /* 高斯模糊消耗大量CPU */box-shadow: 0 0 20px rgba(0,0,0,0.5); /* 阴影计算昂贵 */border-radius: 10px; /* 圆角导致离屏绘制 */opacity: 0.5; /* 透明度变化可能触发重绘 */
}/* 优化后的样式 */
.optimized-element {will-change: transform; /* 提示浏览器提前优化 */transform: translateZ(0); /* 触发GPU加速 *//* 尽量使用transform和opacity实现动画 */
}

2.3 资源加载：饥饿的演员阵容

资源加载不当如同演员未能准时到场，导致演出中断：

资源类型	常见问题	优化策略
图片	未压缩、无懒加载	WebP格式、响应式图片、懒加载
JavaScript	阻塞渲染、过大体积	代码分割、异步加载、Tree Shaking
CSS	渲染阻塞、冗余代码	内联关键CSS、异步加载非关键CSS
字体	FOIT/FOUT问题	字体预加载、fallback优化

三、平台特异性：不同剧场的表演规则

WebView环境如同一个狭窄的临时舞台，有严格的限制

// WebView中优化滚动性能
const scrollOptions = { passive: true }; // 避免阻止触摸滚动
container.addEventListener('touchmove', handleTouchMove, scrollOptions);// 使用虚拟列表优化长列表渲染
function renderVirtualList() {const visibleRange = calculateVisibleRange();items.slice(visibleRange.start, visibleRange.end).forEach(item => {if (!isCached(item)) {preloadContent(item); // 预加载即将可见的内容}});
}// 监控WebView中的FPS
function monitorFPS() {let lastTime = performance.now();let frameCount = 0;function checkFPS() {frameCount++;const now = performance.now();if (now - lastTime >= 1000) {const fps = Math.round((frameCount * 1000) / (now - lastTime));console.log(`当前FPS: ${fps}`);frameCount = 0;lastTime = now;}requestAnimationFrame(checkFPS);}checkFPS();
}

3.2 Android：碎片化的挑战

Android生态如同一千个各有想法的剧场经理，各具特色：

// Android中优化UI线程工作
class MainActivity : AppCompatActivity() {override fun onCreate(savedInstanceState: Bundle?) {super.onCreate(savedInstanceState)setContentView(R.layout.activity_main)// 使用工作线程处理繁重任务val workManager = WorkManager.getInstance(this)val dataRequest = OneTimeWorkRequestBuilder<DataLoadWorker>().setConstraints(Constraints.Builder().setRequiredNetworkType(NetworkType.CONNECTED).build()).build()workManager.enqueue(dataRequest)}
}// 使用Jetpack Compose优化渲染
@Composable
fun OptimizedList(items: List<Item>) {LazyColumn {items(items) { item ->Key(item.id) {AsyncImage(model = item.imageUrl,contentDescription = null,modifier = Modifier.fillMaxWidth(),// 使用过渡动画避免跳跃感transition = TransitionDefinition().apply {fadeIn()})}}}
}// 监控Android性能
class PerformanceMonitor {fun monitorFrameRate() {val choreographer = Choreographer.getInstance()val frameListener = object : Choreographer.FrameCallback {var lastFrameTime = 0Loverride fun doFrame(frameTimeNanos: Long) {if (lastFrameTime != 0L) {val frameTimeMs = (frameTimeNanos - lastFrameTime) / 1_000_000if (frameTimeMs > 16) { // 超过16ms/帧Log.w("Performance", "帧时间过长: $frameTimeMs ms")}}lastFrameTime = frameTimeNanoschoreographer.postFrameCallback(this)}}choreographer.postFrameCallback(frameListener)}
}

3.3 iOS：封闭但高效的剧场

iOS生态系统如同一个管理严格的豪华剧院，规则明确但效率卓越

// iOS中优化UITableView/UICollectionView
class OptimizedTableViewController: UITableViewController {var data: [DataItem] = []override func viewDidLoad() {super.viewDidLoad()// 预估算Cell高度避免布局计算tableView.estimatedRowHeight = 0tableView.estimatedSectionHeaderHeight = 0tableView.estimatedSectionFooterHeight = 0// 使用异步渲染tableView.layer.drawsAsynchronously = true}override func tableView(_ tableView: UITableView, cellForRowAt indexPath: IndexPath) -> UITableViewCell {let cell = tableView.dequeueReusableCell(withIdentifier: "Cell", for: indexPath) as! CustomCelllet item = data[indexPath.row]// 异步加载图片cell.loadImageAsync(from: item.imageURL)return cell}
}// 使用GCD优化资源加载
class DataLoader {static let shared = DataLoader()private let imageCache = NSCache<NSString, UIImage>()private let ioQueue = DispatchQueue(label: "com.app.imageIO", qos: .utility)func loadImageAsync(url: URL, completion: @escaping (UIImage?) -> Void) {// 检查内存缓存if let cachedImage = imageCache.object(forKey: url.absoluteString as NSString) {completion(cachedImage)return}ioQueue.async {// 后台线程处理IOguard let data = try? Data(contentsOf: url),let image = UIImage(data: data) else {DispatchQueue.main.async { completion(nil) }return}// 缓存到内存self.imageCache.setObject(image, forKey: url.absoluteString as NSString)DispatchQueue.main.async {completion(image)}}}
}// 监控iOS性能
class PerformanceMonitor {private var displayLink: CADisplayLink?private var lastTimestamp: CFTimeInterval = 0private var frameCount: Int = 0func startMonitoring() {displayLink = CADisplayLink(target: self, selector: #selector(step))displayLink?.add(to: .main, forMode: .common)}@objc private func step(displayLink: CADisplayLink) {if lastTimestamp == 0 {lastTimestamp = displayLink.timestampreturn}frameCount += 1let elapsed = displayLink.timestamp - lastTimestampif elapsed >= 1.0 {let fps = Double(frameCount) / elapsedprint("当前FPS: \(fps)")frameCount = 0lastTimestamp = displayLink.timestamp}}
}

四、优化策略：流畅体验的编程艺术

4.1 渲染层优化：合成与提升

现代浏览器通过渲染层合成优化性能，理解这一过程至关重要：

// 触发GPU加速的CSS属性
.gpu-accelerated {transform: translateZ(0); /* 传统加速技巧 */will-change: transform; /* 现代标准方法 *//* 注意：will-change应谨慎使用，有内存开销 */
}// 避免过度层爆炸
.optimized-layer {/* 只对需要动画或合成的元素提升 */isolation: isolate; /* 创建新的堆叠上下文 */
}// 使用Containment优化
.contained-element {content-visibility: auto; /* 跳过屏幕外渲染 */contain: paint layout style; /* 限制渲染影响范围 */
}

4.2 资源加载优化：饥饿与饱腹的平衡

<!-- 资源加载优先级控制 -->
<link rel="preload" href="critical.css" as="style" onload="this.onload=null;this.rel='stylesheet'">
<noscript><link rel="stylesheet" href="critical.css"></noscript><script async src="non-critical.js"></script>
<script defer src="analytics.js"></script><!-- 响应式图片优化 -->
<picture><source srcset="image.webp" type="image/webp"><source srcset="image.avif" type="image/avif"><img src="image.jpg" loading="lazy" alt="优化后的图片">
</picture>

4.3 列表与长内容优化

长列表渲染是性能的常见瓶颈，虚拟化是解决方案

// 虚拟列表实现原理
class VirtualList {constructor(container, items, itemHeight) {this.container = container;this.items = items;this.itemHeight = itemHeight;this.visibleItems = [];this.scrollTop = 0;this.setContainerHeight();this.bindEvents();this.renderVisibleItems();}setContainerHeight() {this.container.style.height = `${this.items.length * this.itemHeight}px`;}bindEvents() {this.container.addEventListener('scroll', () => {this.scrollTop = this.container.scrollTop;this.renderVisibleItems();});}renderVisibleItems() {const startIdx = Math.floor(this.scrollTop / this.itemHeight);const endIdx = Math.min(startIdx + Math.ceil(this.container.clientHeight / this.itemHeight) + 5, // 缓冲5个项目this.items.length);// 回收不可见项目，复用DOM节点this.recycleItems(startIdx, endIdx);// 更新可见项目内容和位置for (let i = startIdx; i < endIdx; i++) {let item = this.getOrCreateItem(i);item.style.position = 'absolute';item.style.top = `${i * this.itemHeight}px`;item.textContent = this.items[i]; // 实际中更复杂的内容}}recycleItems(startIdx, endIdx) {// 回收屏幕外项目的逻辑}getOrCreateItem(index) {// 获取或创建项目DOM节点的逻辑}
}

鸿蒙开发中

应用开发过程中，会通过在APP中嵌入webView以提高开发效率，可能面临ArkWeb加载和丢帧等问题。DevEco Profiler提供ArkWeb分析模板，可以结合ArkWeb执行流程的关键trace点来定位问题发生的阶段。如果问题发生在渲染阶段，可以结合H:RosenWeb数据，线程运行状态以及帧渲染流程打点数据，进一步分析丢帧问题

ArkWeb加载问题分析

创建ArkWeb模板，完成一次录制，录制期间触发Web相关场景。
定界web问题发生的阶段，分析Web加载问题。

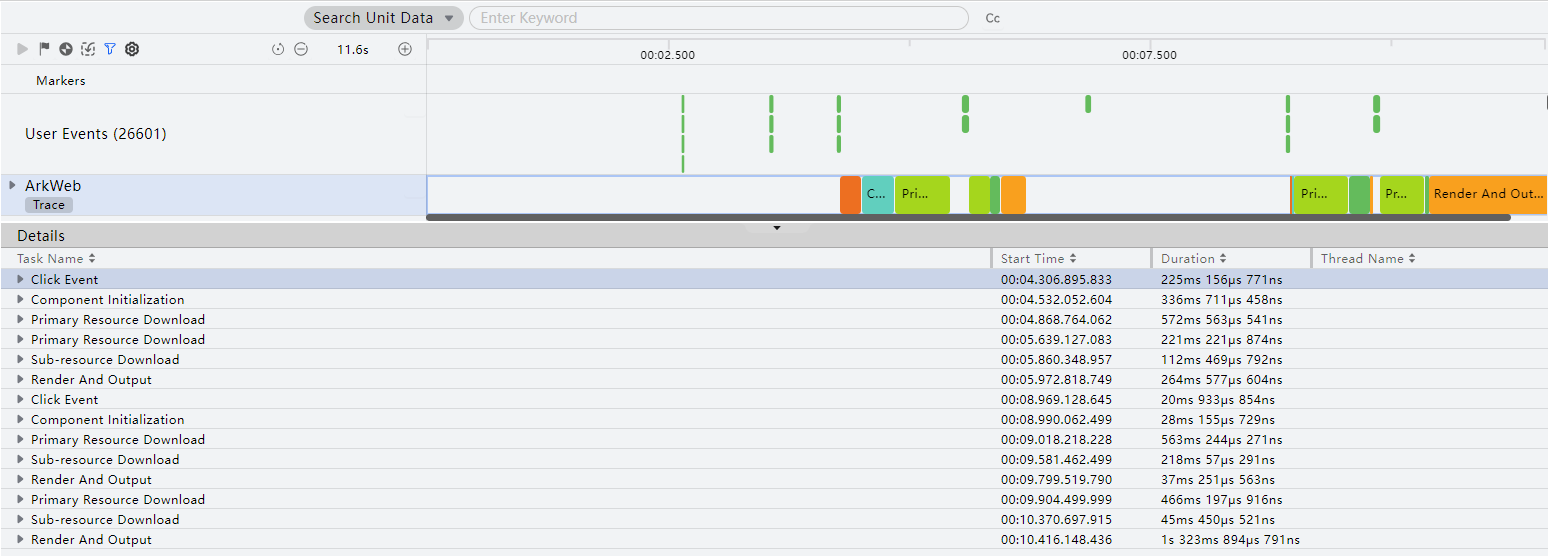

根据web页面加载过程中的关键trace点，划分了五个阶段，分别是：点击事件（Click Event），组件初始化（Component Initialization），主资源下载（Primary Resource Download），子资源下载（Sub-Resource Download），渲染输出（Render And Output）

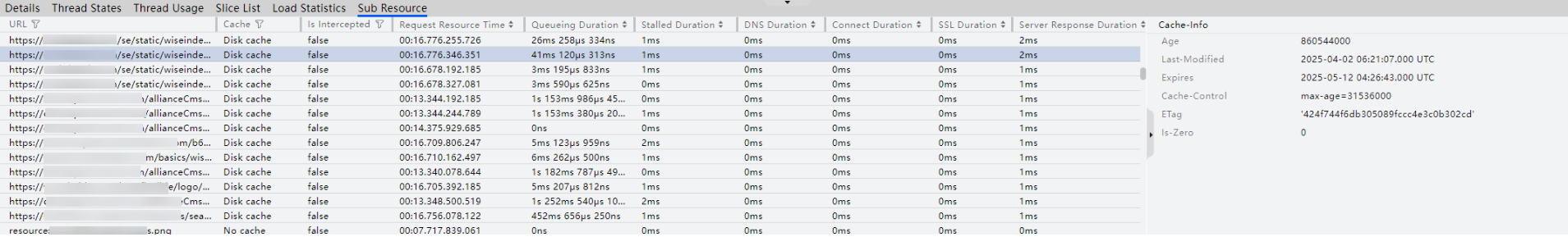

详情区可以跳转关键trace所在泳道，进一步分析加载问题。

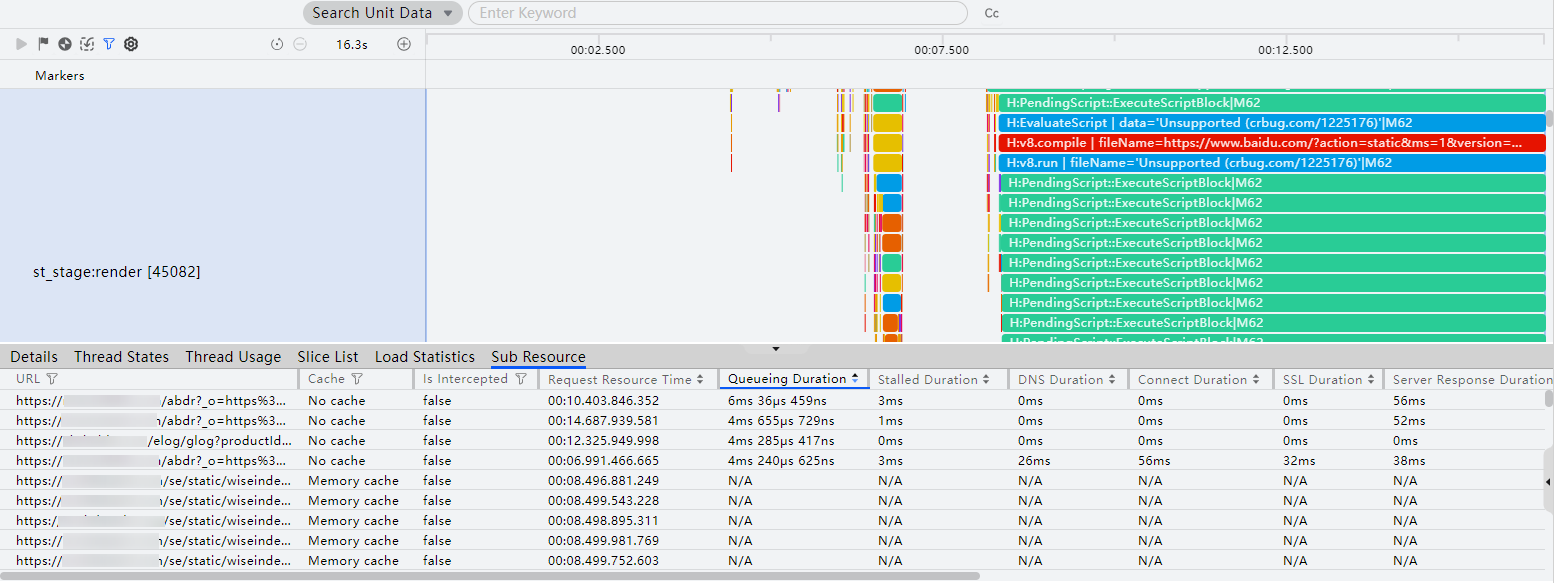

框选可以查看泳道的耗时阶段划分的关键trace点，并可以根据trace信息，关联到所在线程信息。

ArkWeb丢帧问题分析

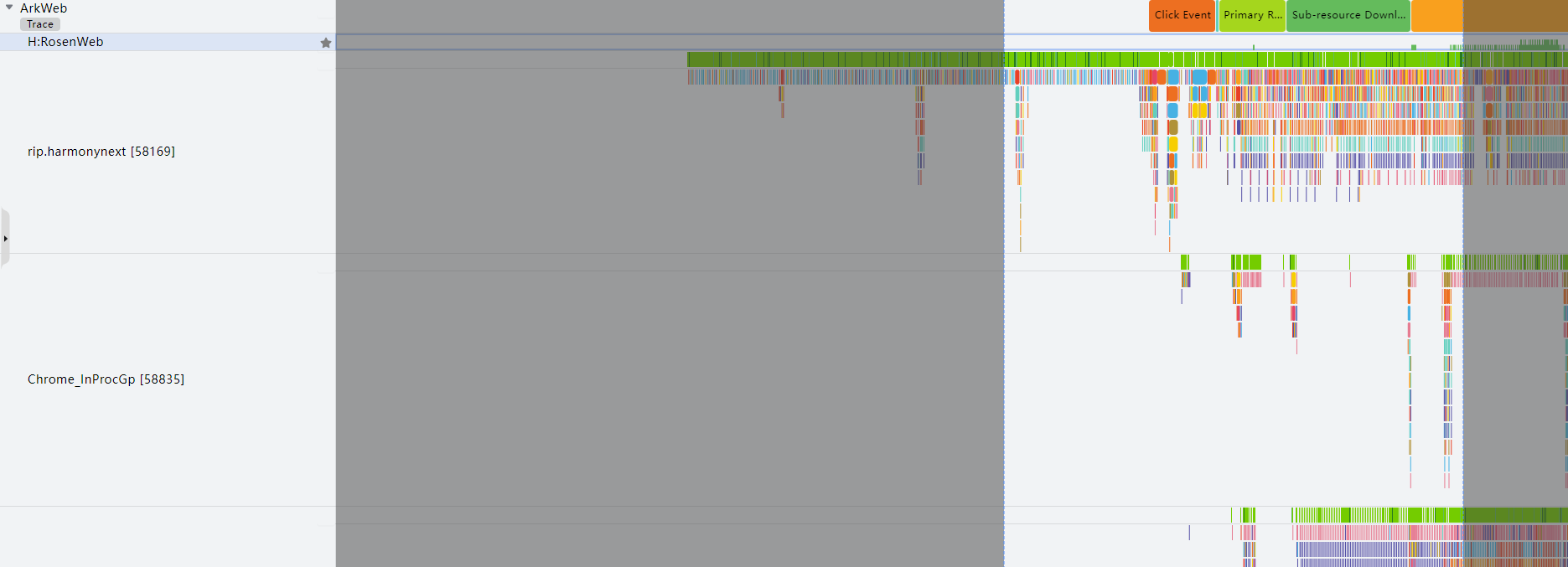

ArkWeb子泳道聚合了Web相关线程的trace信息，通过分析Web渲染过程的关键函数的trace点，可以分析出每一帧的执行流程。聚合的Web线程信息如下：

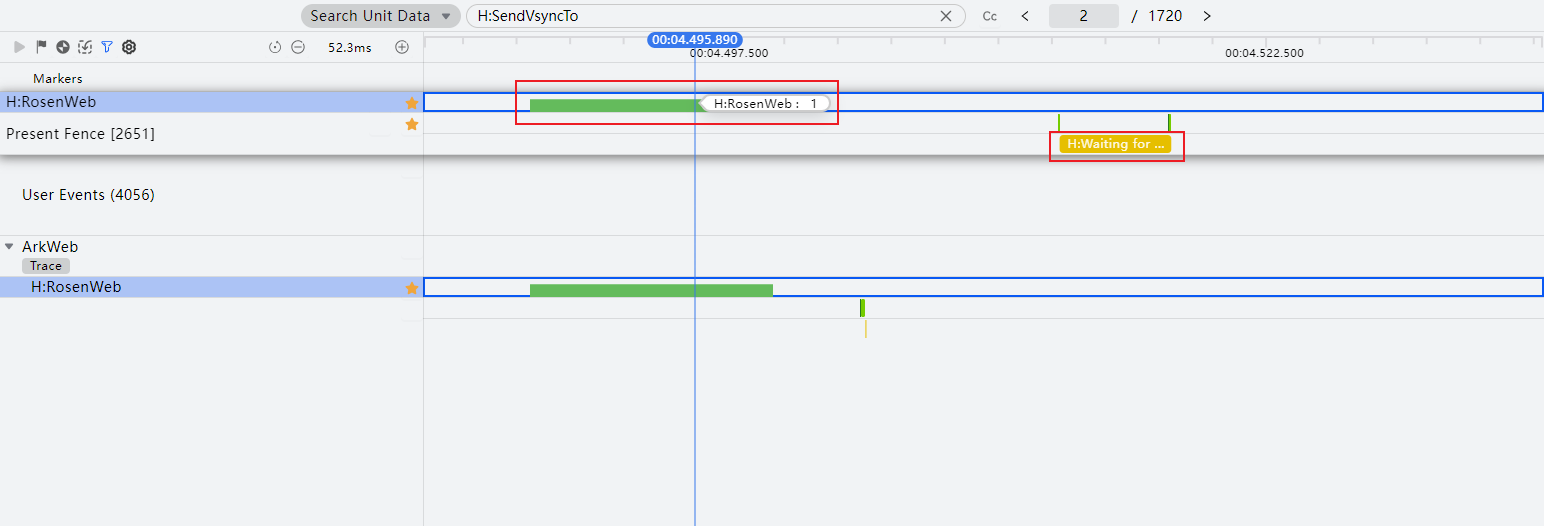

- H:RosenWeb：用于记录准备提交给Render Service进行统一渲染的数据量。
- Compositor：合成线程，负责图层CPU指令合成，承载动态效果。
- CompositorGpuTh：用于从GPU获取渲染结果和将合成的buffer送至图形子系统执行渲染。
- Chrome_InProcGpu：光栅化。
- VsyncGenerator：图形侧vsync信号，用于定时生成vsync信号，通知渲染线程或动画线程准备下一帧的渲染。
- VSync-Webview：用于接收图形侧发送的vsync信号，并根据信号触发Webview页面的渲染或重绘。
- VizCompositorTh：绘制信号监听线程，向图形请求Web本身的vsync信号，触发系统Web相关绘制或执行。
- Web应用Render线程：以 :render 结尾的线程，主要用于图形渲染任务，包括html、css解析，进行分层布局绘制
