L2TP虚拟局域网

一、基本概念

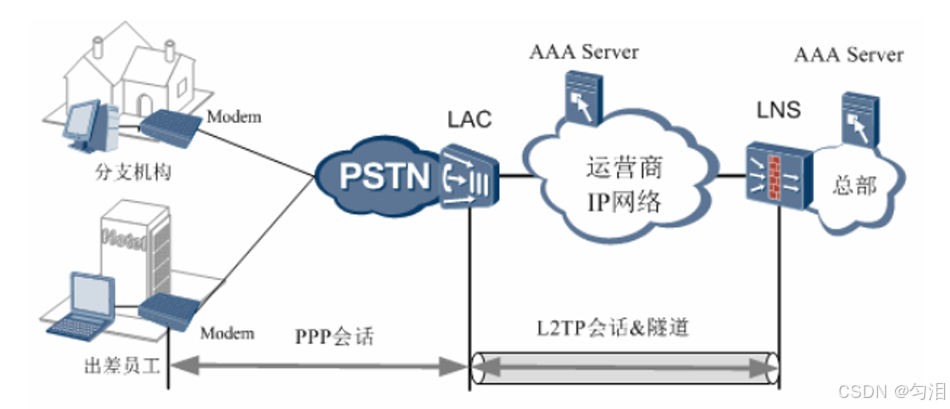

早期个人和企业通过电话线接入互联网，部分企业借助 PSTN（公共交换电话网）或 ISDN（综合业务数据网）实现连接，通过这两种网络建立的虚拟局域网技术被称为 VPDN（虚拟专用拨号网）。

二、Client 直接拨号的 L2TP 虚拟局域网

（一）原理

LNS 会对接入的用户进行认证，认证通过后，为用户分配公司内网 IP 地址，使用户能够以私网方式访问企业总部。

（二）配置

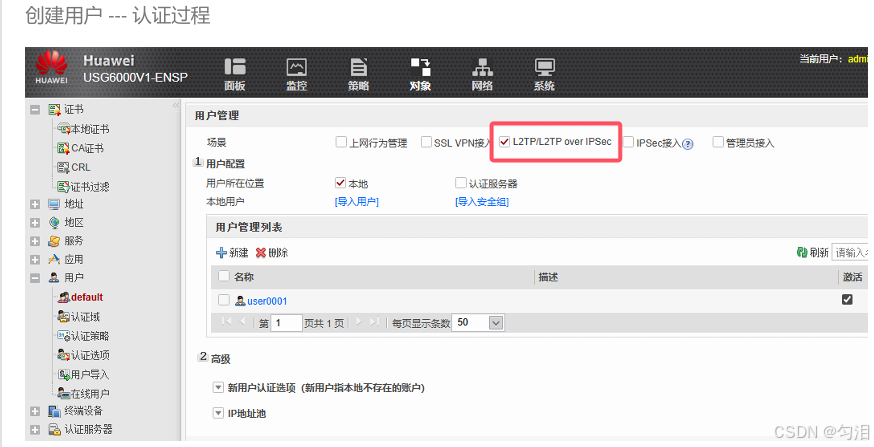

1. 用户创建

创建用于认证过程的用户，例如用户名 user0002，密码 Password123 。

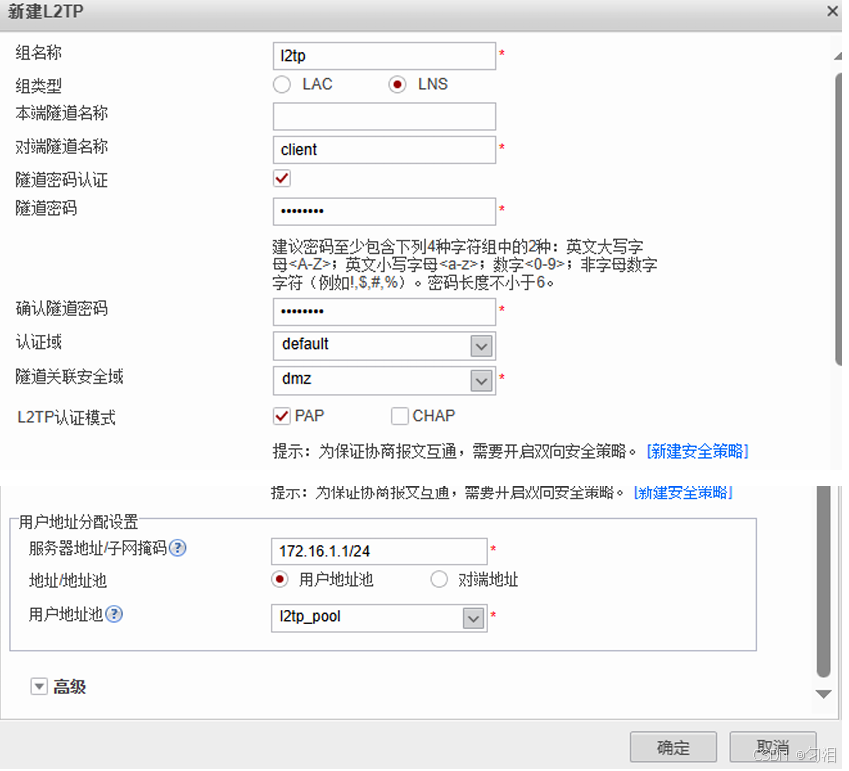

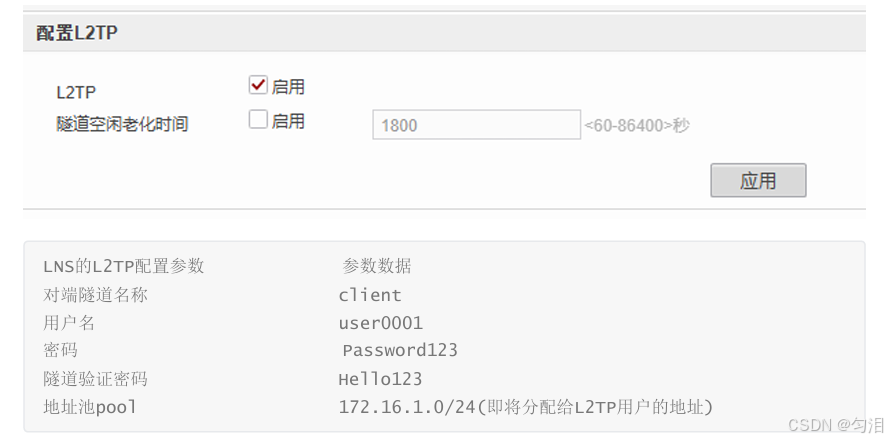

2. LNS 的 L2TP 配置

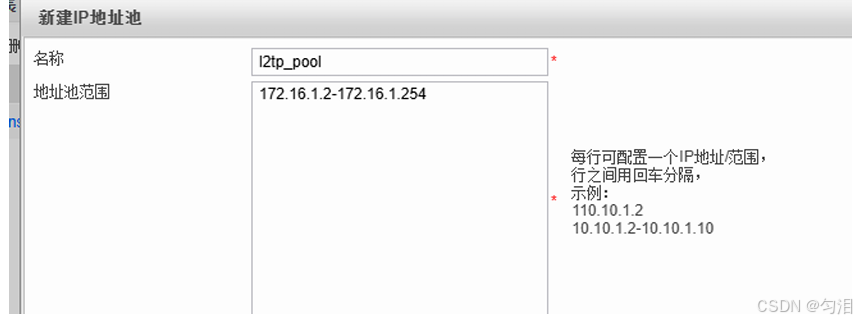

• 参数：包括对端隧道名称（如 client ）、用户名（如 user0001 ）、密码（如 Password123 ）、隧道验证密码（如 Hello123 ）、地址池（如 172.16.1.0/24 ，用于分配给 L2TP 用户 ）。
• 服务器地址：为 LNS 上的 VT 接口配置，可理解为防火墙上的环回接口。

3. VT 接口配置

[FW]interface Virtual-Template 10
[FW-Virtual-Template10]ip address 172.16.10.200 24
[FW-Virtual-Template10]ppp authentication-mode pap
[FW-Virtual-Template10]remote service-scheme l2tp
[FW-zone-dmz]add int Virtual-Template 10

4. 地址池与业务方案配置

[FW]ip pool pool
[FW-ip-pool-pool]section 1 172.16.10.1 172.16.10.100
[FW]aaa
[FW-aaa]service-scheme l2tp
[FW-aaa-service-l2tp]ip-pool pool

5. 认证域配置

[FW-aaa]domain default
[FW-aaa-domain-default]service-type l2tp

6. L2TP 组配置

[FW]l2tp enable
[FW]l2tp-group 1
[FW-l2tp-1]allow l2tp virtual-template 10 remote client domain default
[FW-l2tp-1]tunnel authentication
[FW-l2tp-1]tunnel password cipher Hello123

7. 安全策略配置

需配置允许移动用户主动发起 L2TP 请求的策略（Untrust-->Local ），以及允许企业总部服务器与用户业务交互的策略（Trust-->VT 接口所在区域 等 ）。

（三）报文交互

• Client 发送 SCCRQ 报文，告知对端后续使用的 Tunnel ID，该 ID 用于 LNS 设备区分不同隧道。
• L2TP 报文以 UDP 协议传输，发送时选用一个空闲端口作为源端口，向 LNS 的 1701 端口发送。
• 存在建立 L2TP 隧道（如 SCCRQ、SCCRP、SCCCN 报文 ）和会话（如 ICRQ、ICRP、ICCN 报文 ）的相关报文。
• 当 LNS 成功为用户分配 IP 地址后，本地会生成一条去往 Client IP 地址的主机路由，协议为 Unr。

（四）VT 接口

• 功能：虚拟接口，用于与企业内部网络的终端设备进行通讯，类似 GRE 的 Tunnel 接口，负责对数据报文中的 L2TP 协议和 PPP 协议内容进行封装和解封装。
• IP 地址和地址池规划：VT 接口可与地址池地址处于同一网段或不同网段，通常将企业内网地址和地址池规划为不同网段。

（五）报文传输流程

• 用户向企业总部发送报文时，业务报文经 PPP 封装和 L2TP 封装，按用户本地路由传输给 LNS。
• LNS 收到报文后，通过 VT 接口拆除 L2TP 头部和 PPP 头部，再按企业内部路由信息转发给企业总部服务器。
• 企业总部服务器收到报文后，回复响应报文。

（六）安全策略

• 用户和 LNS 之间传输的 L2TP 报文：对应 Untrust-->Local 区域策略，允许移动用户主动发起的 L2TP 请求信息，包括建立隧道的 L2TP 报文和被解封装前的业务报文。
• 用户和企业总部服务器传输的业务报文：LNS 通过 VT 接口解封装后，由该接口查找路由表转发，VT 接口所在区域为 Trust，服务器的应答报文对应 Trust-->VT 接口所在区域 策略。

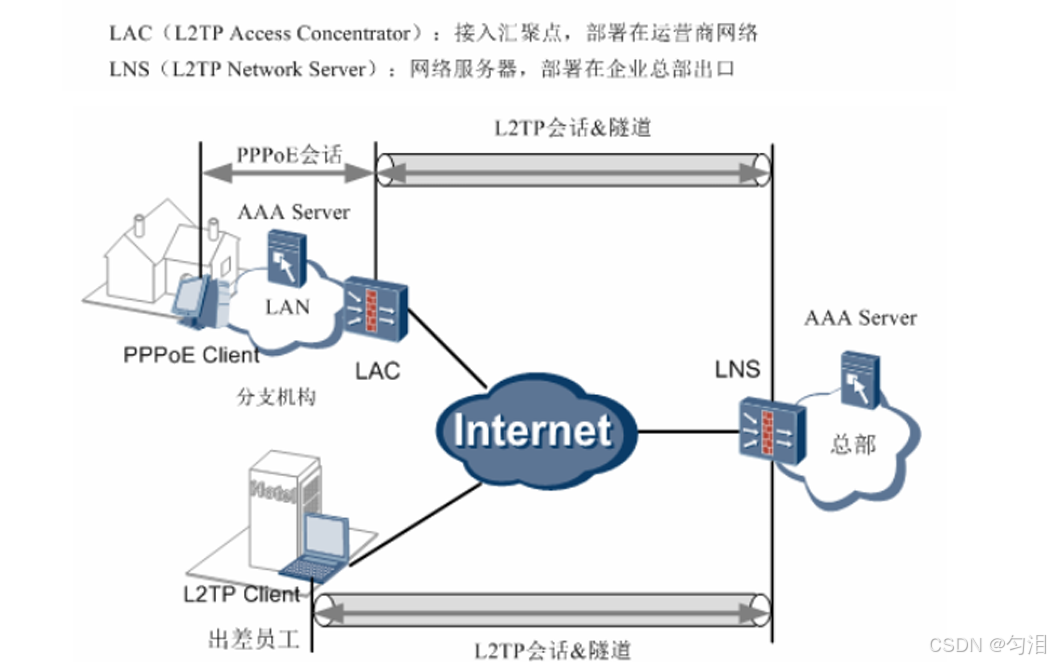

三、基于 LAC 拨号的 L2TP 虚拟局域网

（一）原理

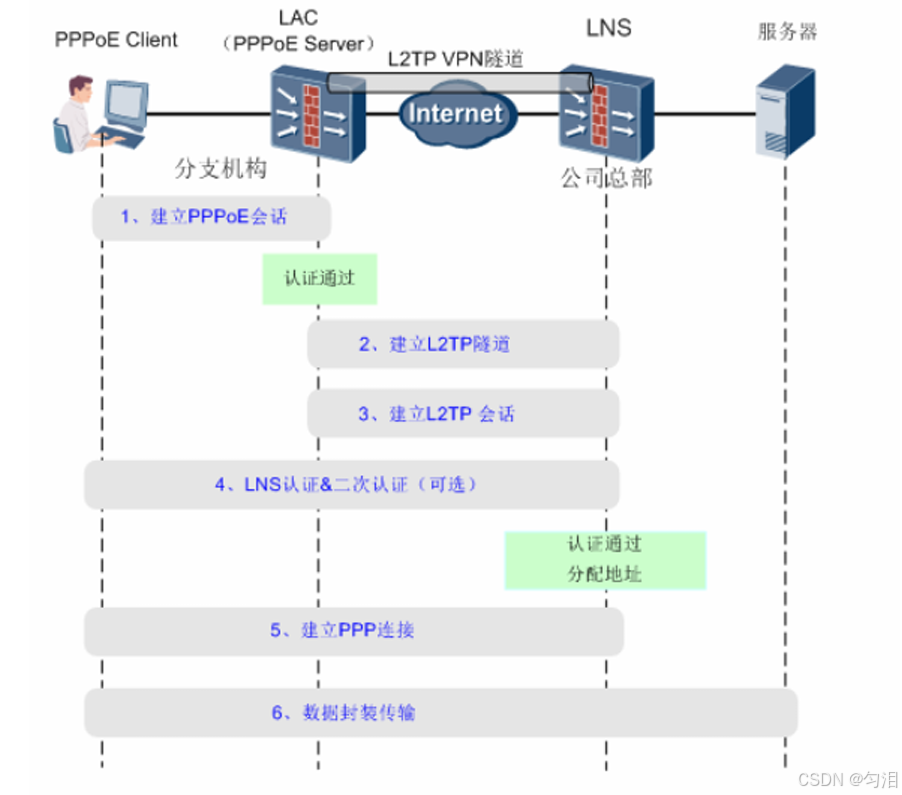

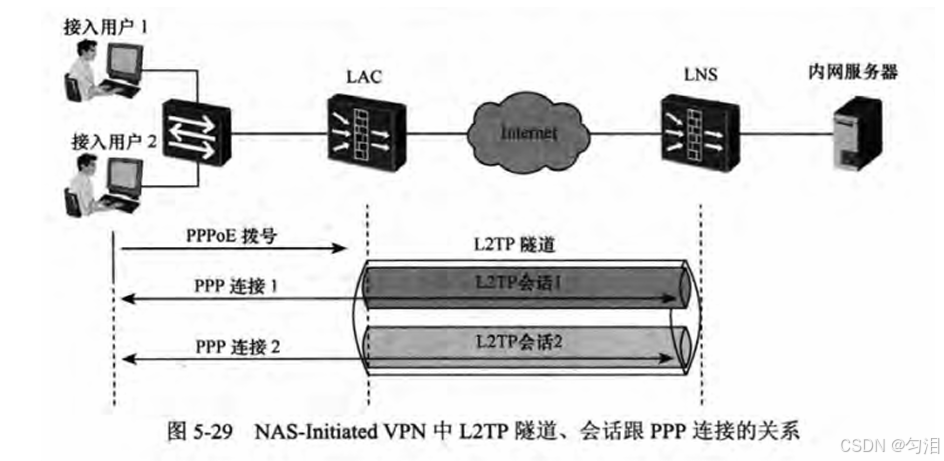

用户通过拨号接入互联网的 LAC 设备，LAC 设备向拨号用户提供 PPP/PPPoE 接入服务，用户发出的 PPP 报文到达 LAC 后，被 LAC 通过 L2TP 虚拟局域网隧道封装为 L2TP 报文在互联网上传输，实现与企业总部的数据通讯。

（二）PPPoE 相关

• 典型的 C/S 架构，由客户端主动向服务端申请认证和 IP。
• PPPoE 发现：进行 PPPoE 协商，可借助 DHCP 协议理解。
• PPPoE 会话：进行 PPP 协商。
• PPPoE 终结：断开 PPPoE 会话。

（三）配置

1. 建立 PPPoE 连接

（1）PPPoE Client 配置

[PPPoE Client]interface Dialer 1
[PPPoE Client-Dialer1]dialer user user1
[PPPoE Client-Dialer1]dialer-group 1
[PPPoE Client-Dialer1]dialer bundle 1
[PPPoE Client-Dialer1]ip address ppp-negotiate
[PPPoE Client-Dialer1]ppp chap user user1
[PPPoE Client-Dialer1]ppp chap password cipher Password123
[PPPoE Client]dialer-rule 1 ip permit
[PPPoE Client]int g 1/0/0
[PPPoE Client-GigabitEthernet1/0/0]pppoe-client dial-bundle-number 1

（2）PPPoE Server 配置

[NAS]interface Virtual-Template 1
[NAS-Virtual-Template1]ppp authentication-mode chap
[NAS-Virtual-Template1]ip address 2.2.2.2 24
[NAS]firewall zone dmz
[NAS-zone-dmz]add interface Virtual-Template 1
[NAS]int g 1/0/0
[NAS-GigabitEthernet1/0/0]pppoe-server bind virtual-template 1
[NAS]aaa
[NAS-aaa]domain default
[NAS-aaa-domain-default]service-type l2tp
[NAS]user-manage user user1 domain default
[NAS-localuser-user1]password Password123

说明：LAC 上无需配置地址池，用户 IP 由 LNS 分配，即使 LAC 配置了地址池，在 L2TP 隧道建立情况下也优先使用 LNS 的地址。

2. 建立 L2TP 隧道

（1）LAC 配置

[NAS]l2tp enable
[NAS]l2tp-group 1
[NAS-l2tp-1]tunnel authentication
[NAS-l2tp-1]tunnel  password cipher Hello123
[NAS-l2tp-1]tunnel name lac
[NAS-l2tp-1]start l2tp ip 20.1.1.2 fullusername user1

（2）LNS 配置

[LNS]ip pool l2tp
[LNS-ip-pool-l2tp]section 0 172.16.0.2 172.16.0.100
[LNS]aaa
[LNS-aaa]service-scheme l2tp
[LNS-aaa-service-l2tp]ip-pool l2tp
[LNS]aaa
[LNS-aaa]domain default
[LNS-aaa-domain-default]service-type l2tp
[LNS]user-manage user user1 domain default
[LNS-localuser-user1]password Password123
[LNS]interface Virtual-Template 1
[LNS-Virtual-Template1]ppp authentication-mode chap
[LNS-Virtual-Template1]ip address 172.16.0.1 24
[LNS-Virtual-Template1]remote service-scheme l2tp
[LNS]firewall zone dmz
[LNS-zone-dmz]add int Virtual-Template 1

3. LNS 认证与 IP 分配

• 认证方式：LAC 将用户信息发送给 LNS 验证，LNS 有三种处理态度：



  • LAC 代理认证：相信 LAC，直接验证 LAC 发来的用户信息。
  • 强制 CHAP 认证：不相信 LAC，要求用 CHAP 协议重新审查用户，配置命令 [LNS-l2tp-1]mandatory-chap 。
  • LCP 重协商：不相信 LAC 且对之前协议不满意，重新发起 LCP 协商，配置命令 [LNS-l2tp-1]mandatory-lcp 。
• 后两种为 LNS 二次认证，可绕过 LAC 直接验证 PPPoE 客户端信息。
• 补充路由：[PPPoE Client]ip route-static 0.0.0.0 0 172.16.0.1（下一跳为 LNS 的 VT 接口地址 ），并将 Dialer 1 加入安全区域。

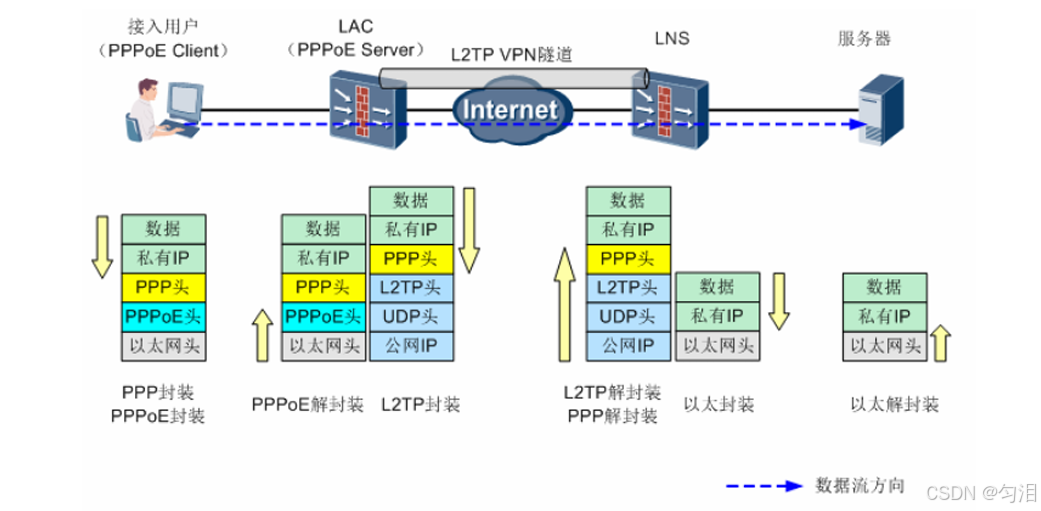

4. 报文格式变化

• 用户发送的报文结构：数据 -- 私有 IP--PPP 头部 --PPPoE 头部 -- 以太网头部 。
• 到达 LAC 后：数据 -- 私有 IP--PPP 头部 --L2TP 头部 --UDP 头部 -- 公网 IP-- 以太网头部 。
• 到达 LNS 后：数据 -- 私有 IP-- 以太网头部 。

5. 安全策略配置思路

• LAC 上：配置从 Local-->Untrust 区域的安全策略，允许 LAC 和 LNS 之间建立 L2TP 隧道，用户业务数据会被封装到 L2TP 报文中传输。
• LNS 上：配置两条安全策略，一条从 untrust-->local 放通 L2TP 相关内容，另一条放通 VT 接口所在区域和内部安全区域的业务。

四、LAC 自动拨号

（一）特点

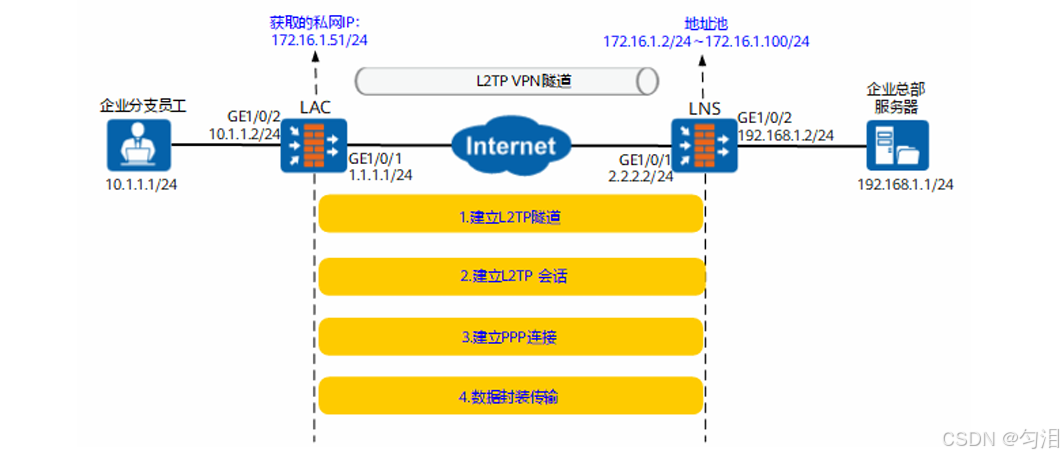

LAC 完成配置后，会自动向 LNS 发起拨号建立 L2TP 隧道，无需用户拨号触发，且 LNS 只对 LAC 进行认证。

（二）配置

• 基础配置：包括设备基本参数设置等。
• 路由信息：配置相关路由，确保数据传输路径正确。
• L2TP 配置：类似基于 LAC 拨号的 L2TP 虚拟局域网的 L2TP 配置，实现隧道建立。
• NAT 配置：采用 easy-ip 方式，因为 LAC 的 VT 接口 IP 可能变化。LAC 内网报文经 LAC 时，源地址需转换为 LAC VT 接口地址，保证 LNS 返回的响应报文能准确进入 L2TP 隧道返回给 LAC。

（三）安全策略

• 用户访问企业总部业务报文：对应 Trust-->VT 接口所在区域 。
• LAC 发出的 L2TP 报文：对应 Local-->Untrust 区域。

（四）说明

• 用户对 L2TP 信息无感知，封装和解封装由 LAC 和 LNS 完成。
• LAC 的 VT 接口起到转发数据的功能。
