电容，三极管，场效应管

电容

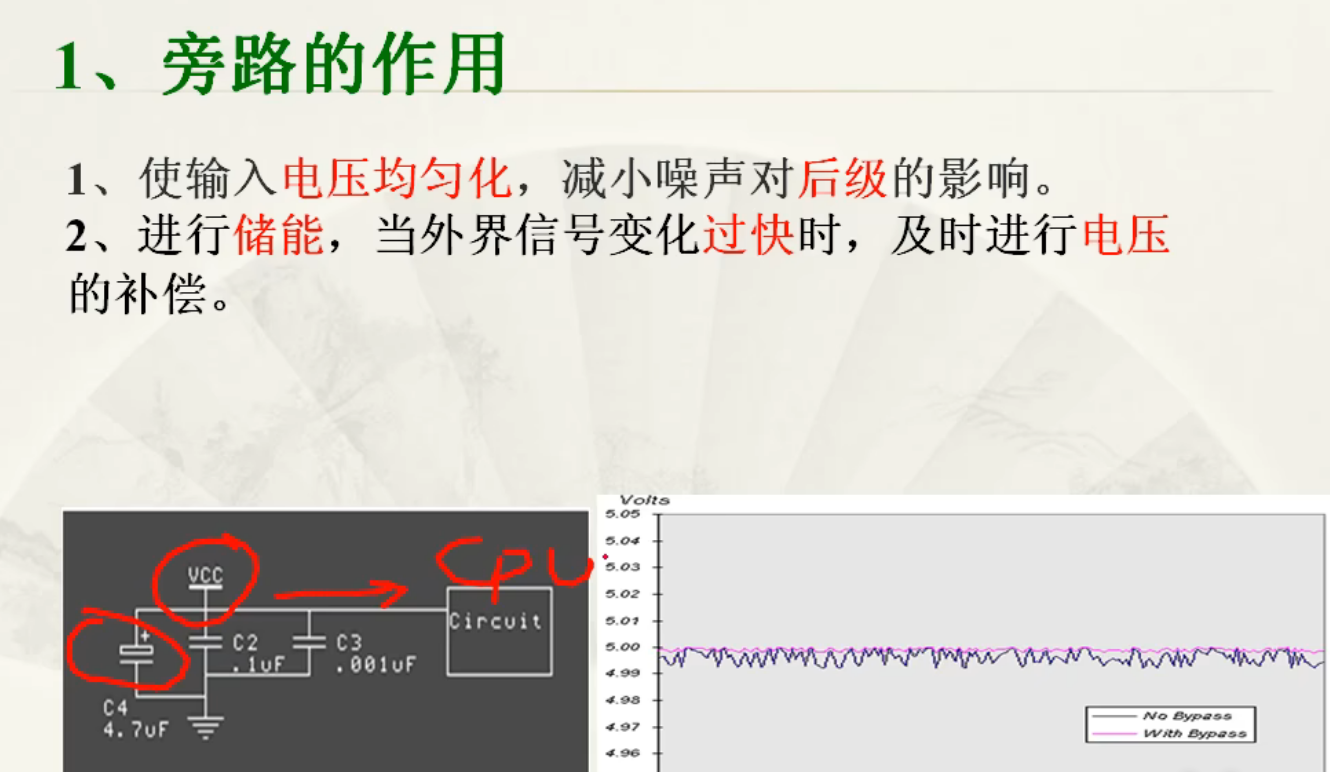

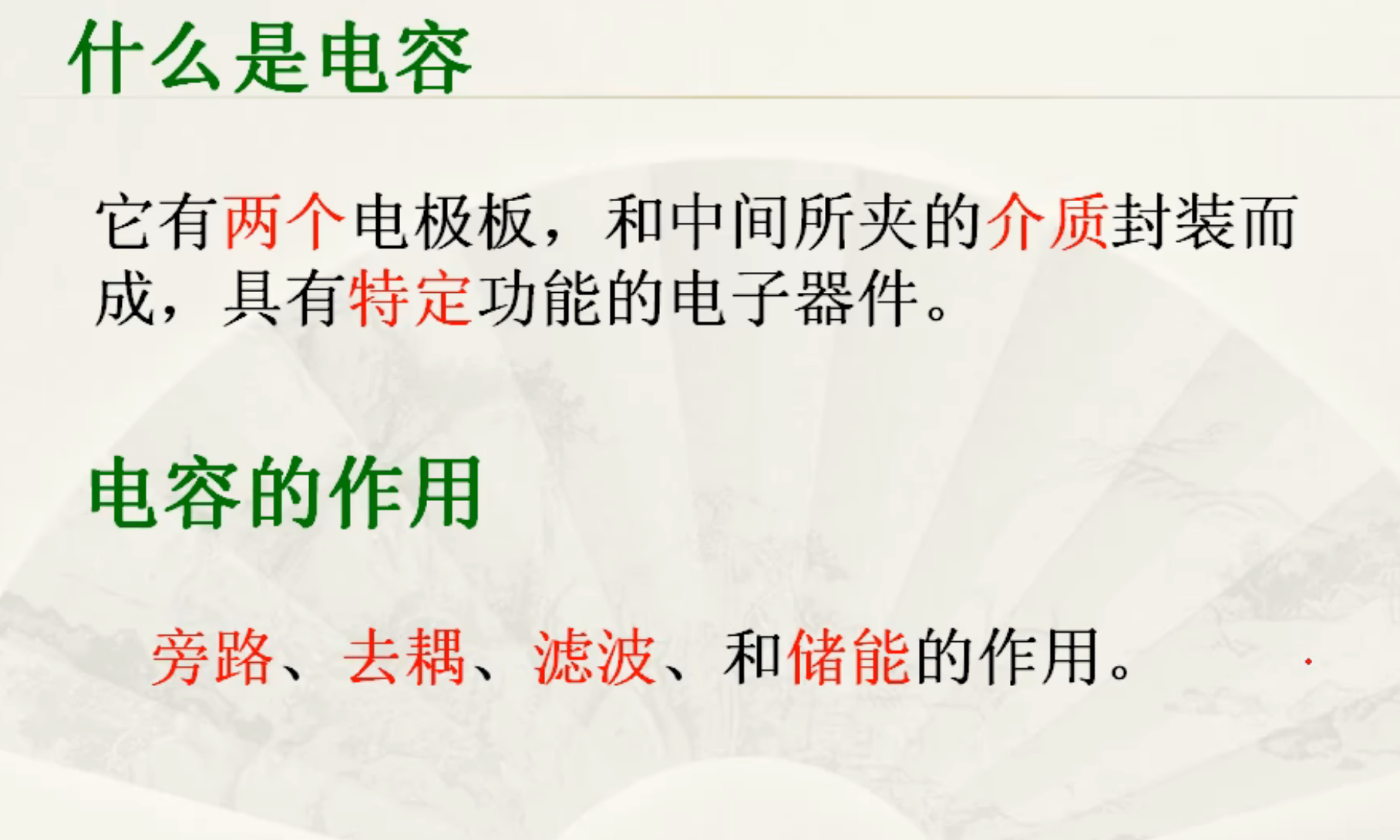

旁路，去耦，滤波，储能

电容具有通交流，隔直流的作用，

旁路电容针对输入信号，滤除干扰信号

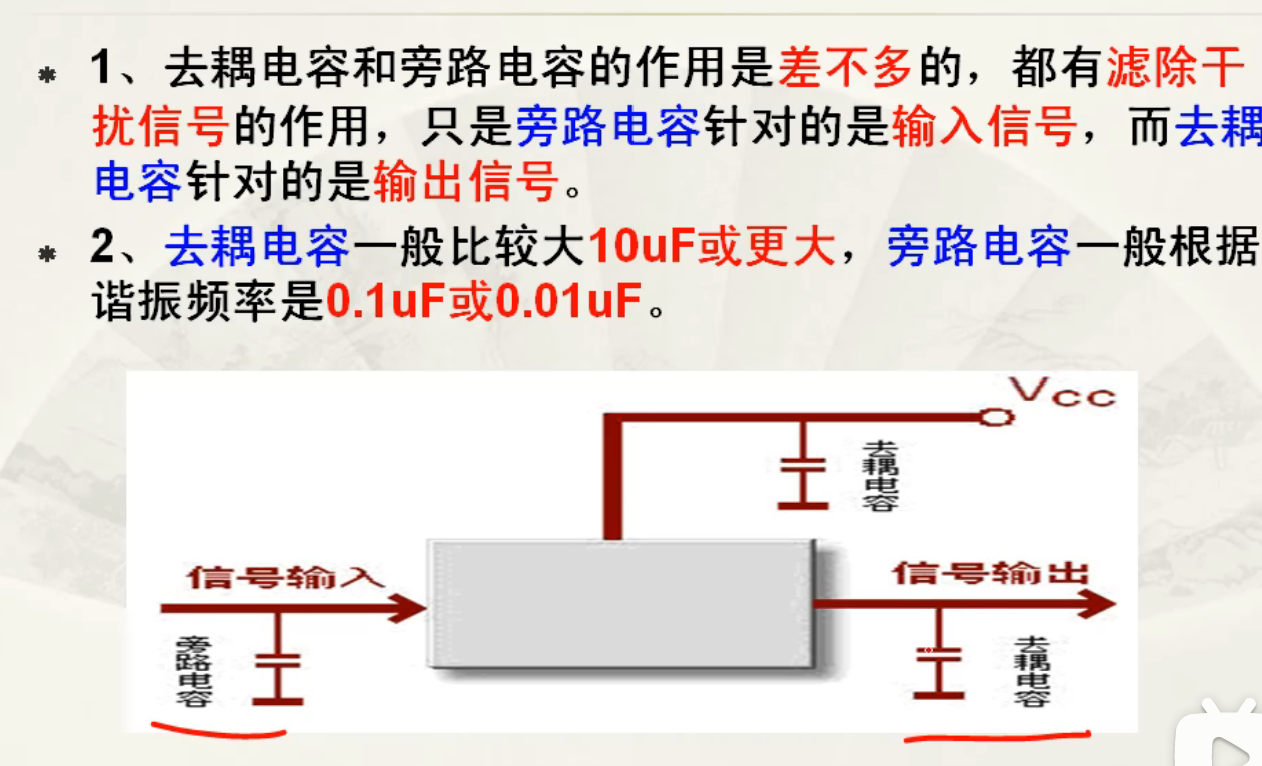

去耦（退耦）电容，针对输出端

电容滤波和储能

电容连接和注意

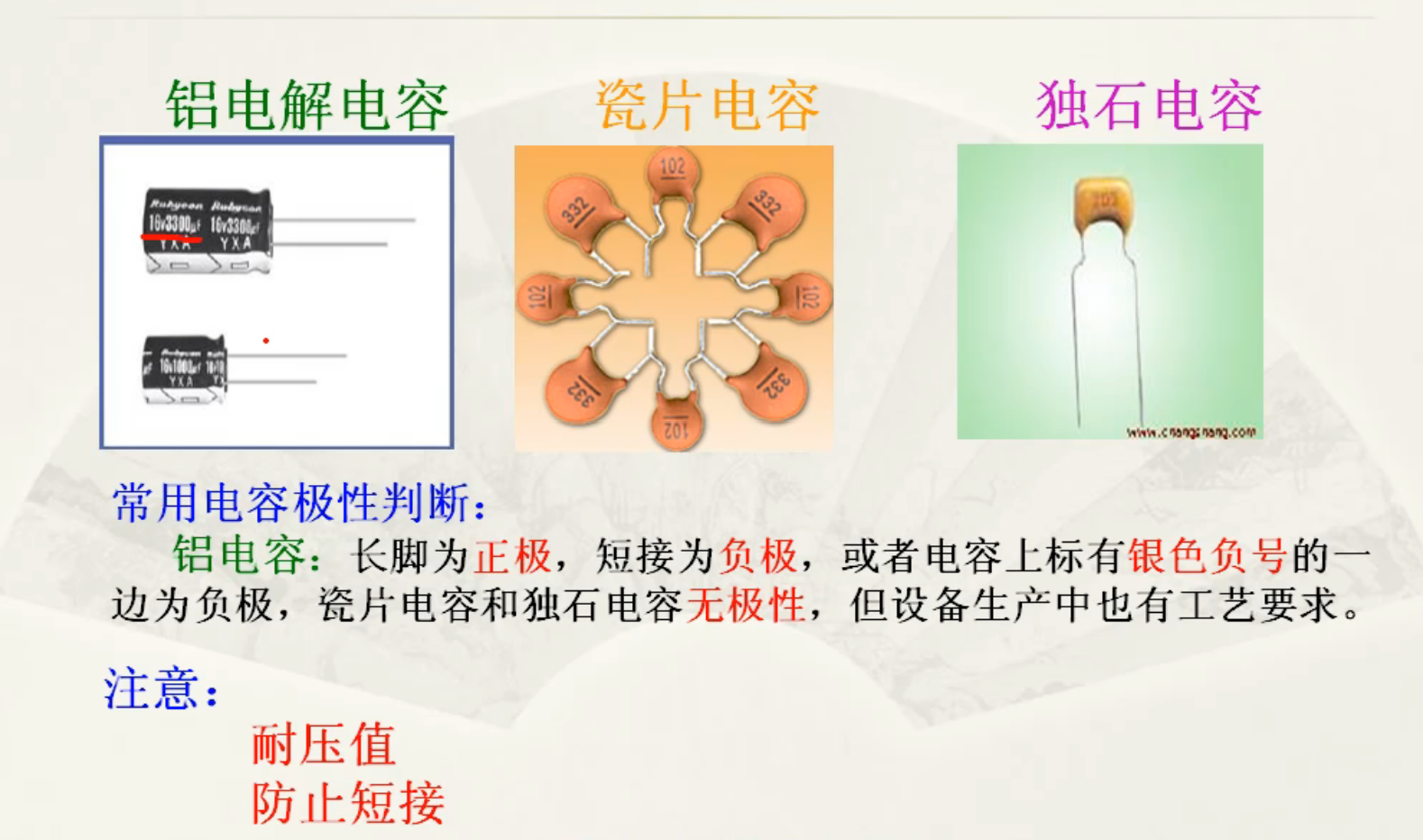

铝电容有正负，耐压值和短接需注意

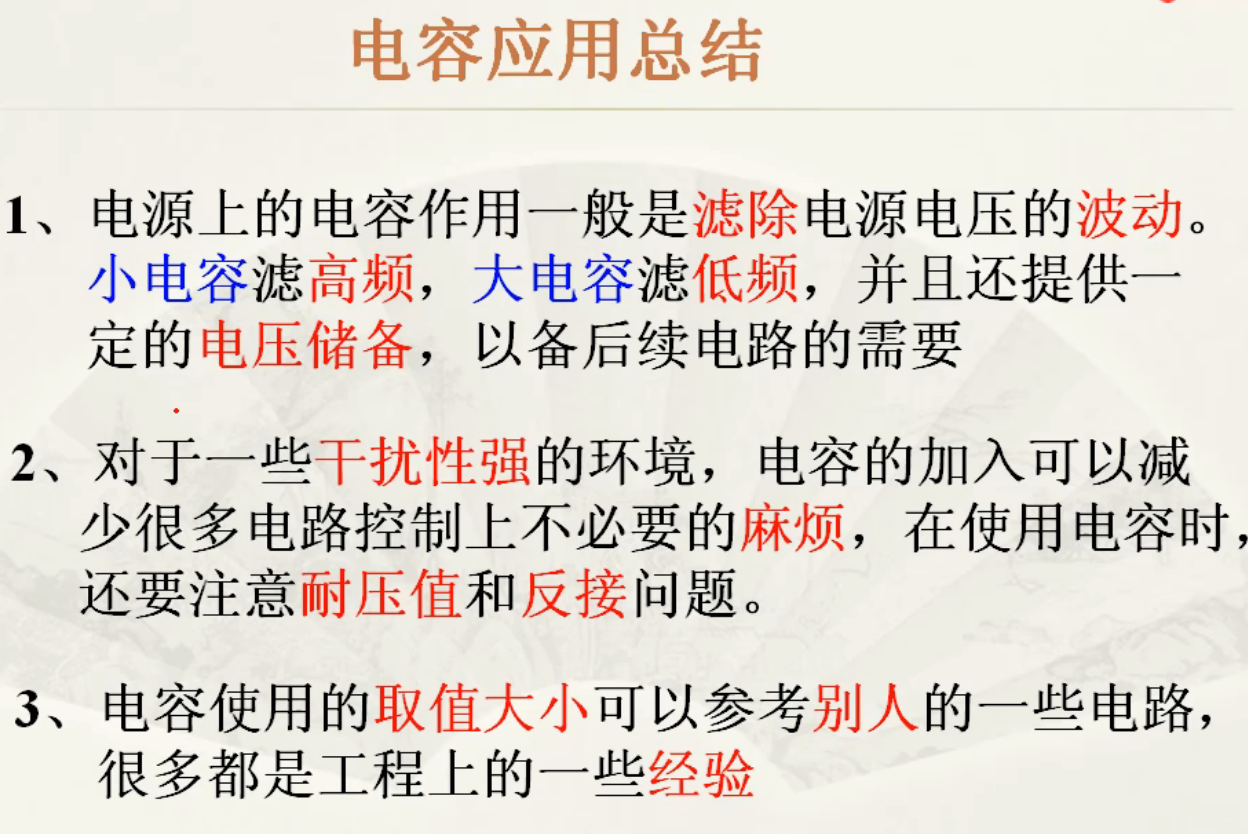

电容总结

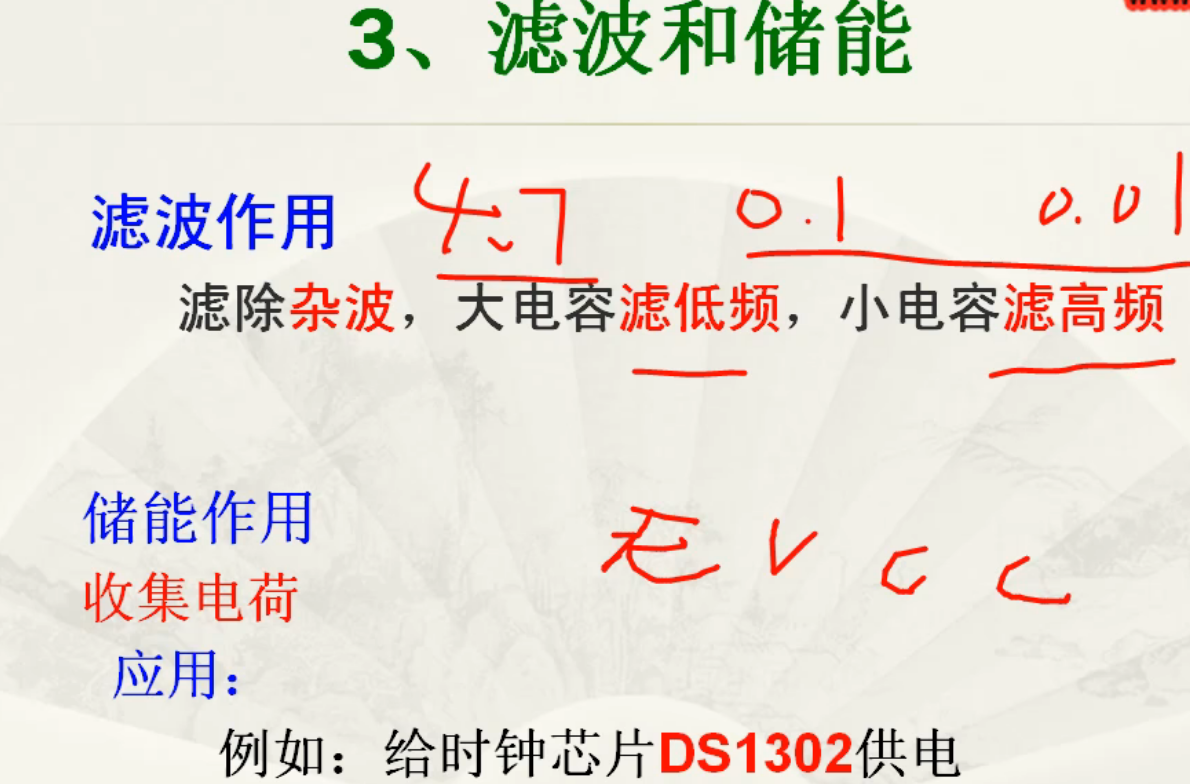

电容作用滤波储能，小电容滤除高频，大电容滤除低频

晶体三极管

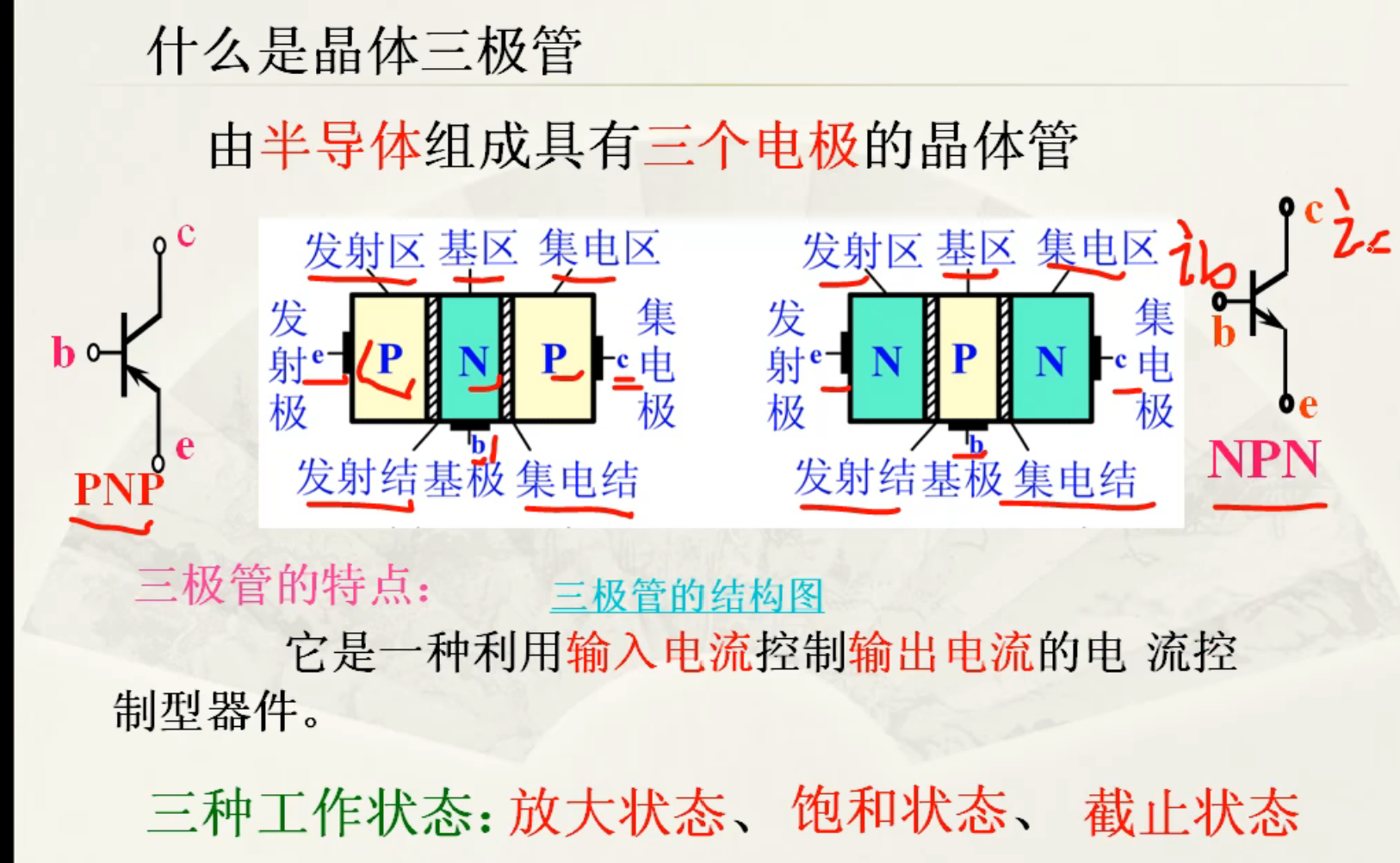

晶体三极管是一种由输入电流（ib）控制输出电流 (ic或ie) 的电流控制型器件

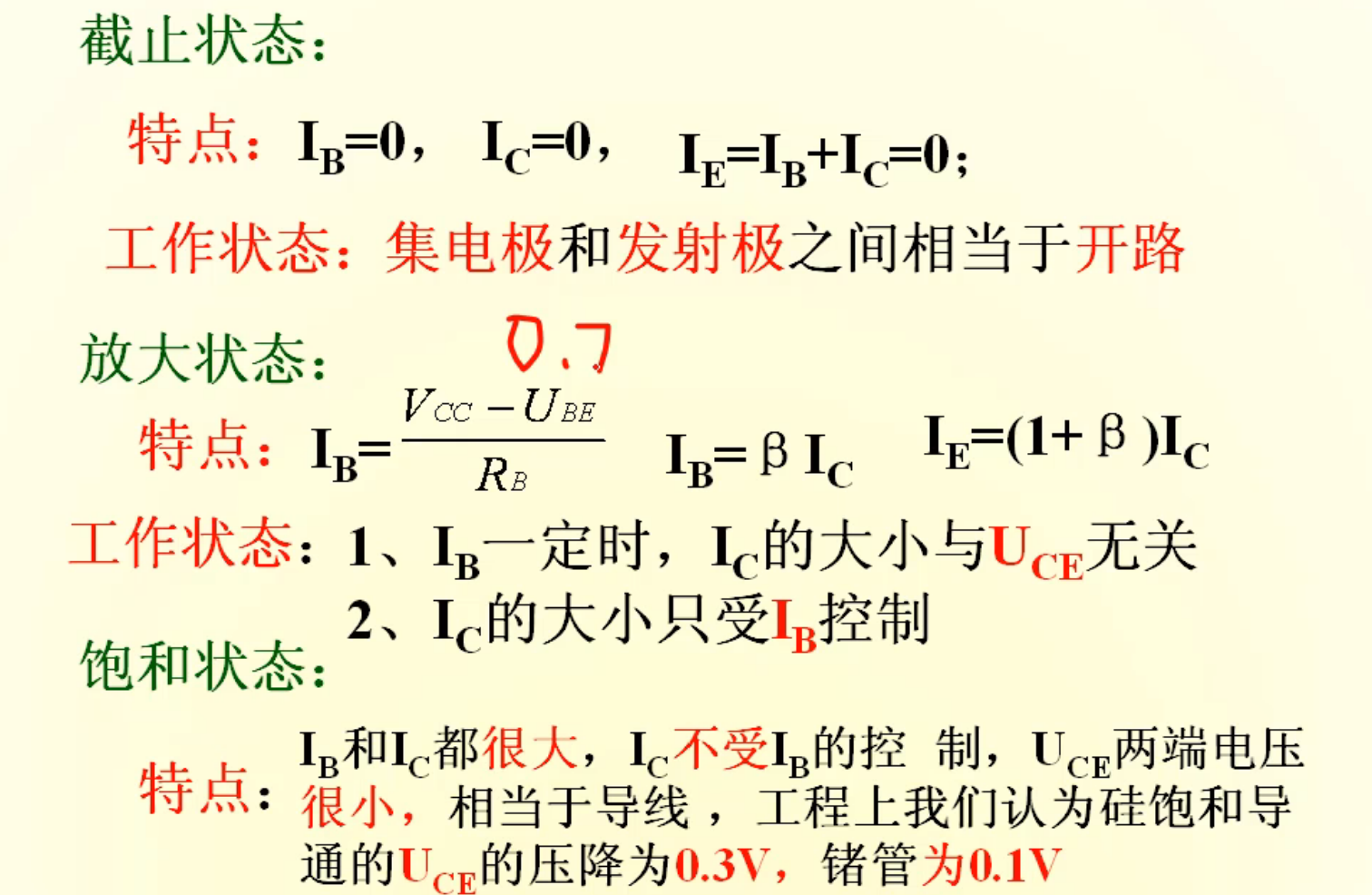

放大状态

Ie = ib + ic = (1 + B)ib

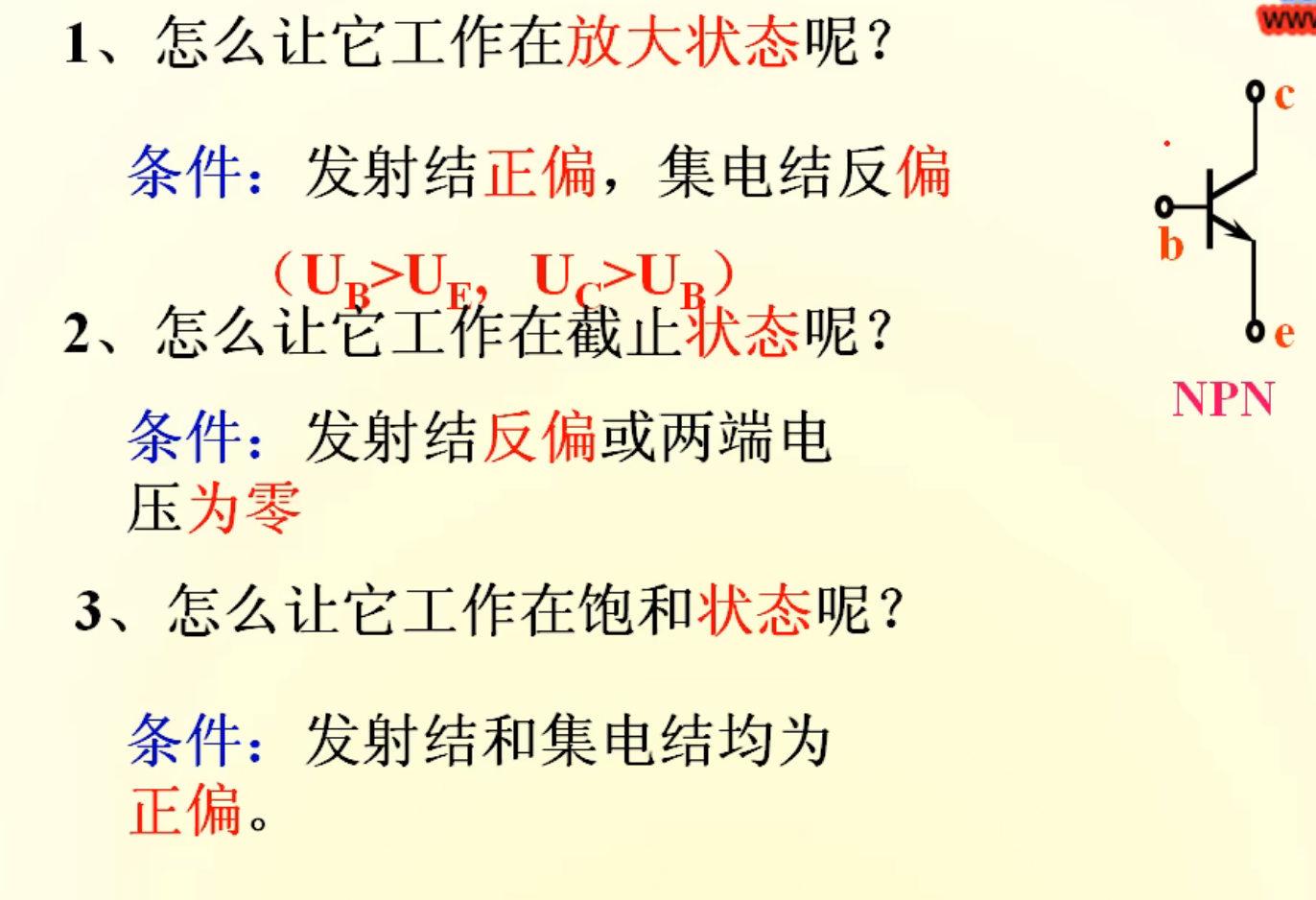

工作在三种状态的条件

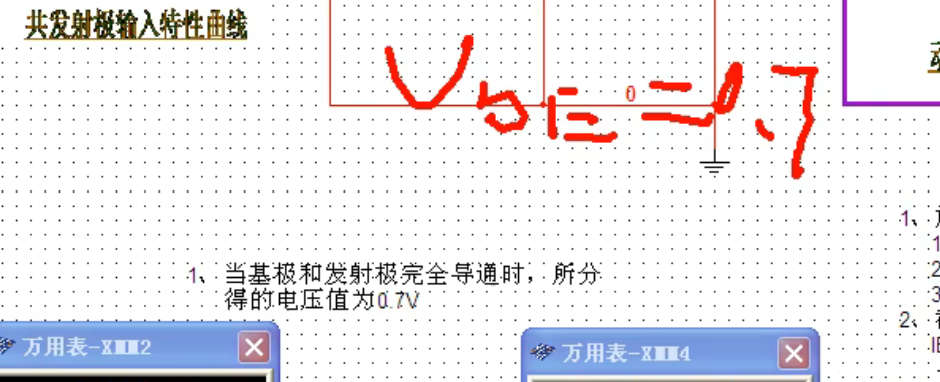

当基极和发射级完全导通时，所分得的电压值为0.7V

三极管总结

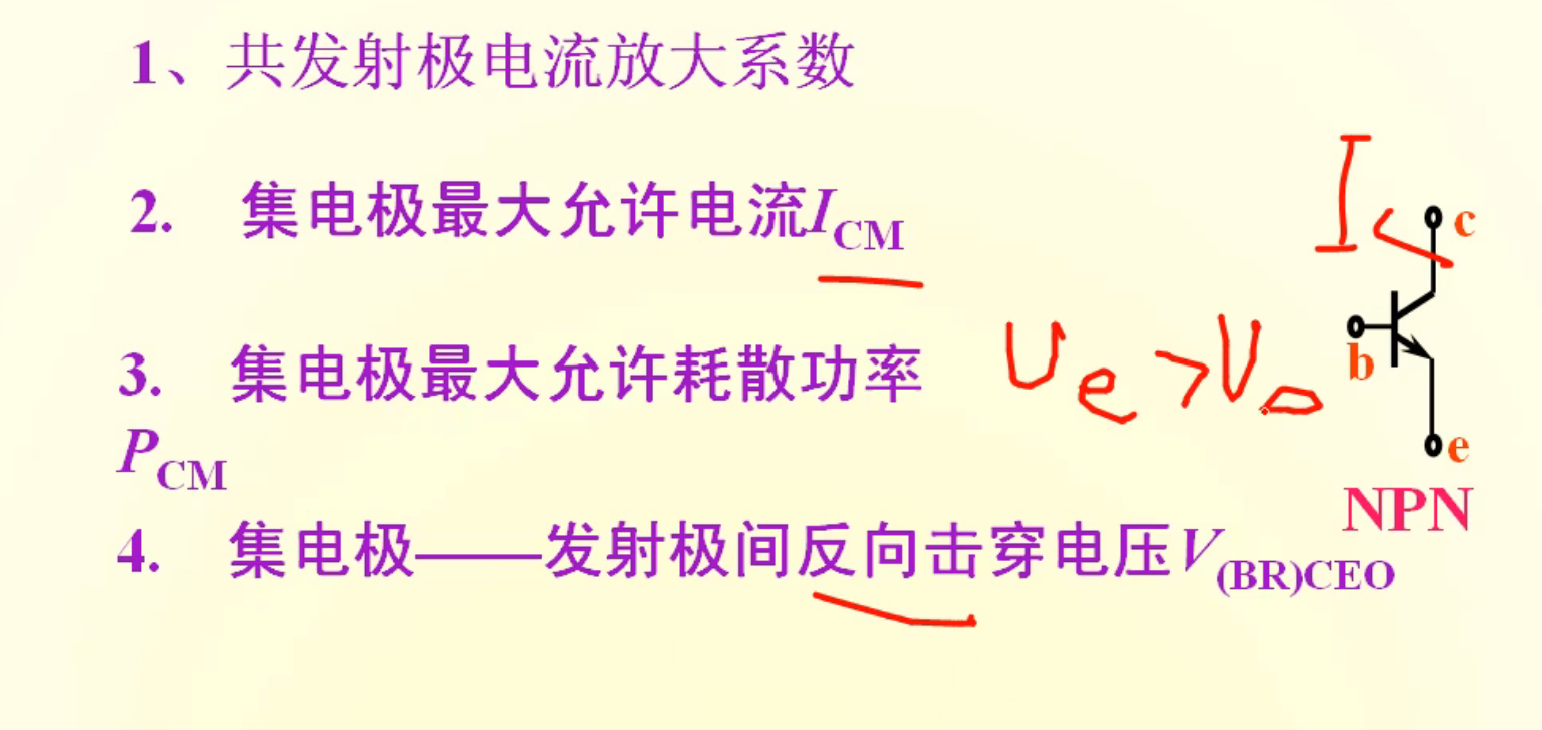

主要参数

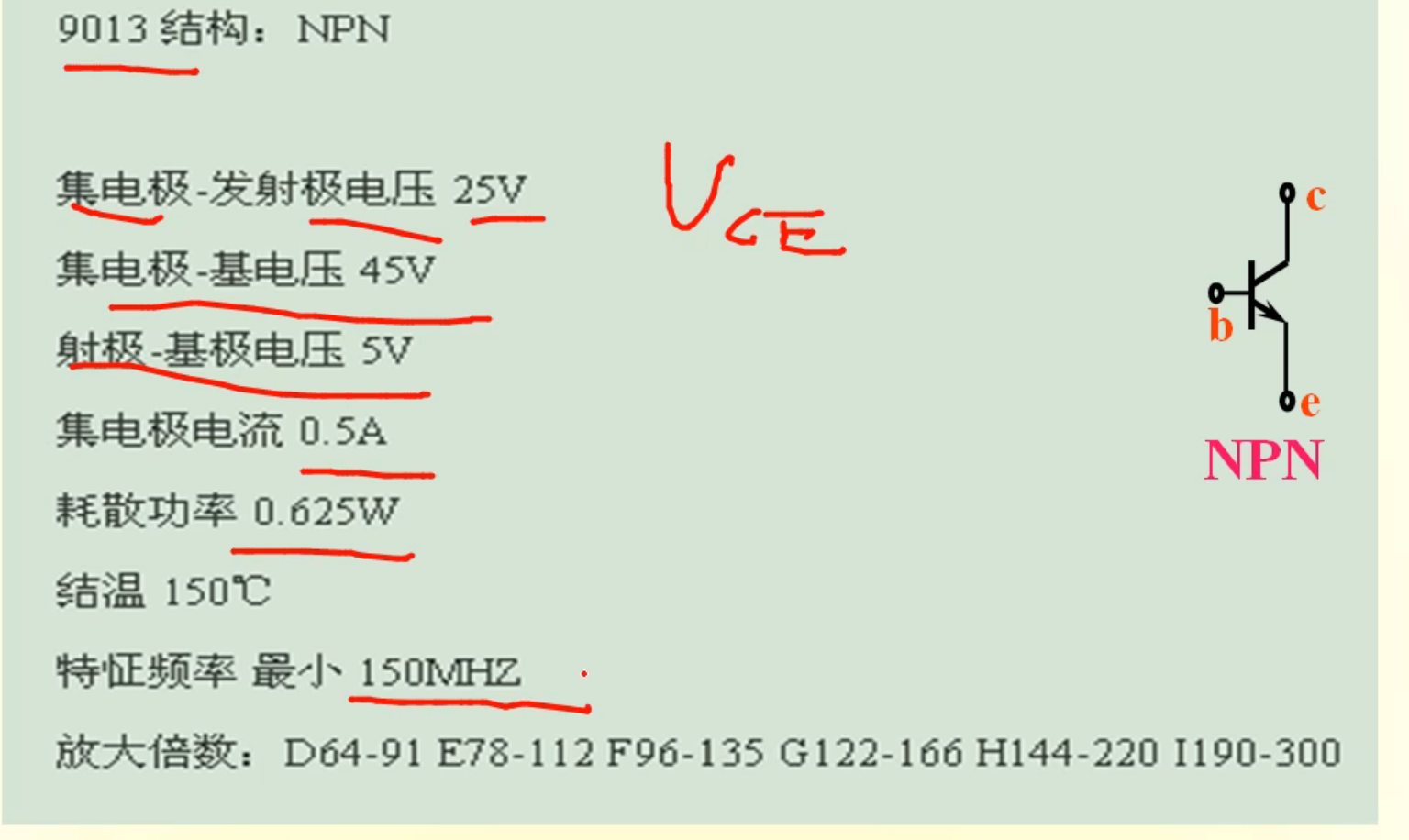

以9013NPN三极管为例子

场效应管

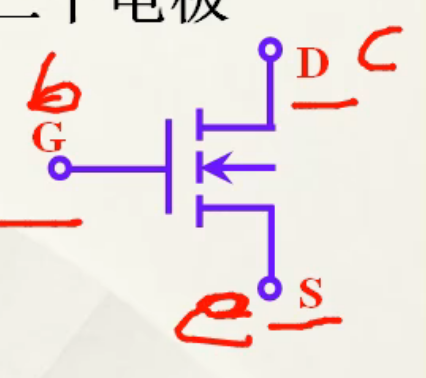

是一种电压控制电流器件，它有三个极，栅极（G）,漏极（D）,源极（S）

三个极相当于三极管的基极，集电极，发射极

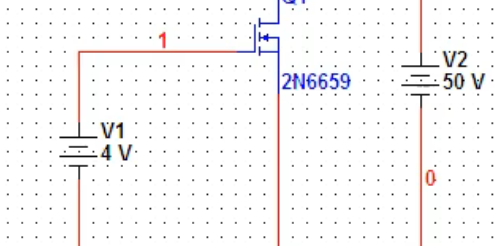

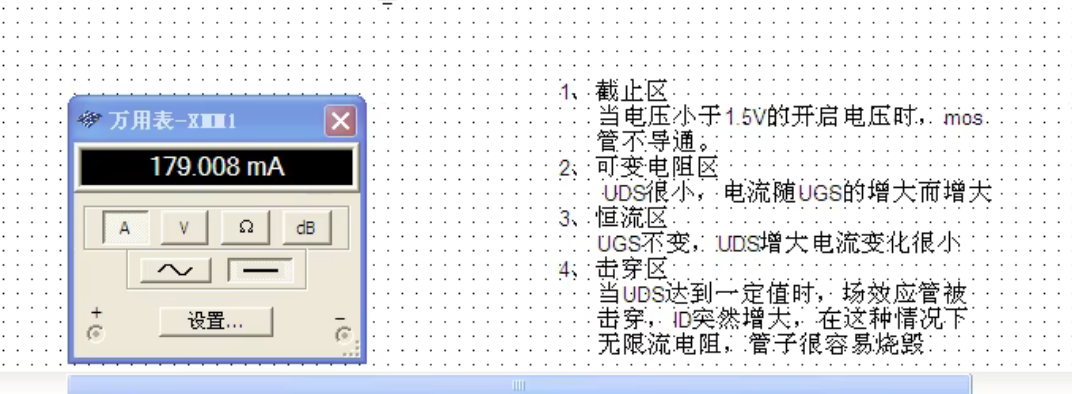

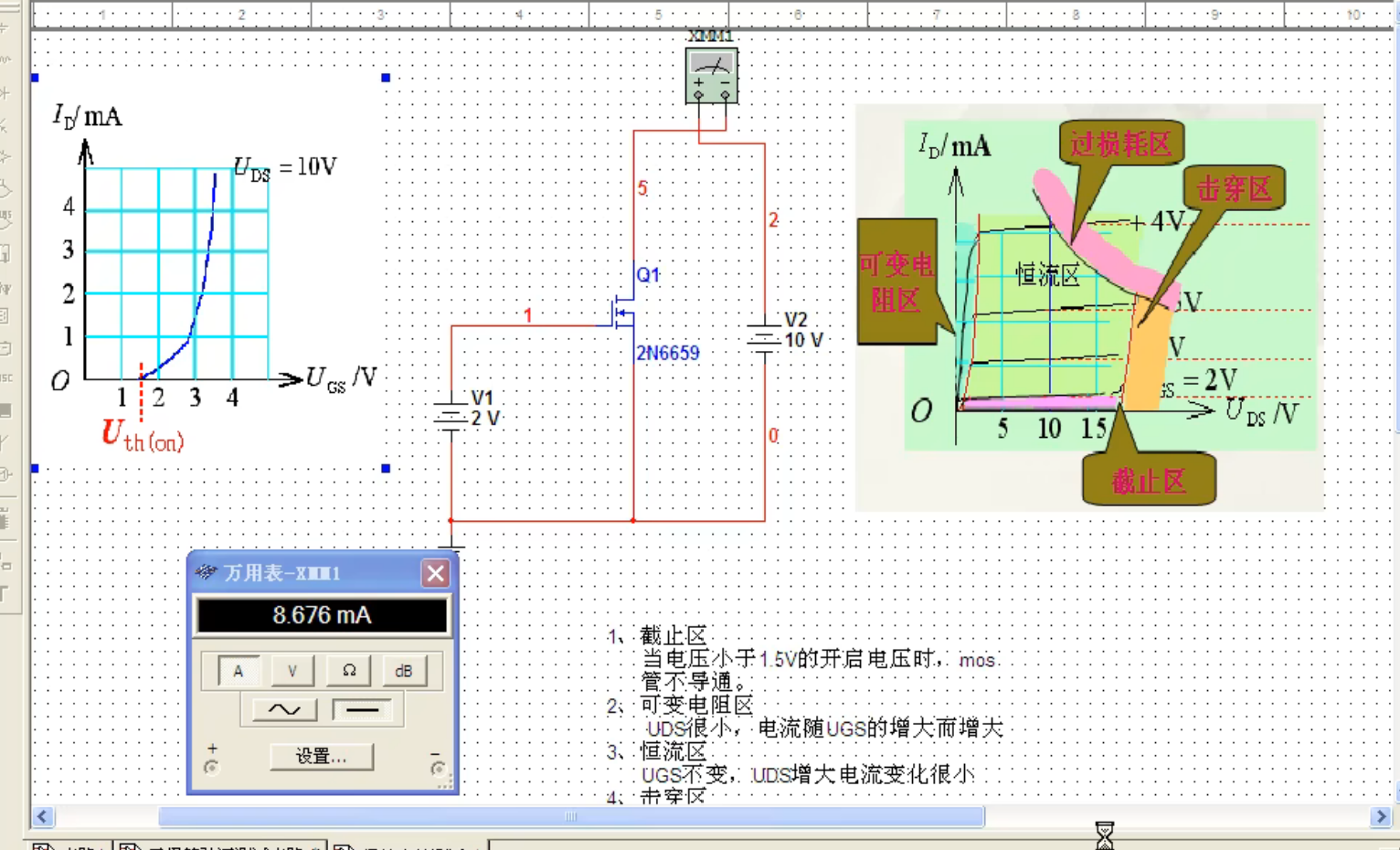

MOS管测试电路

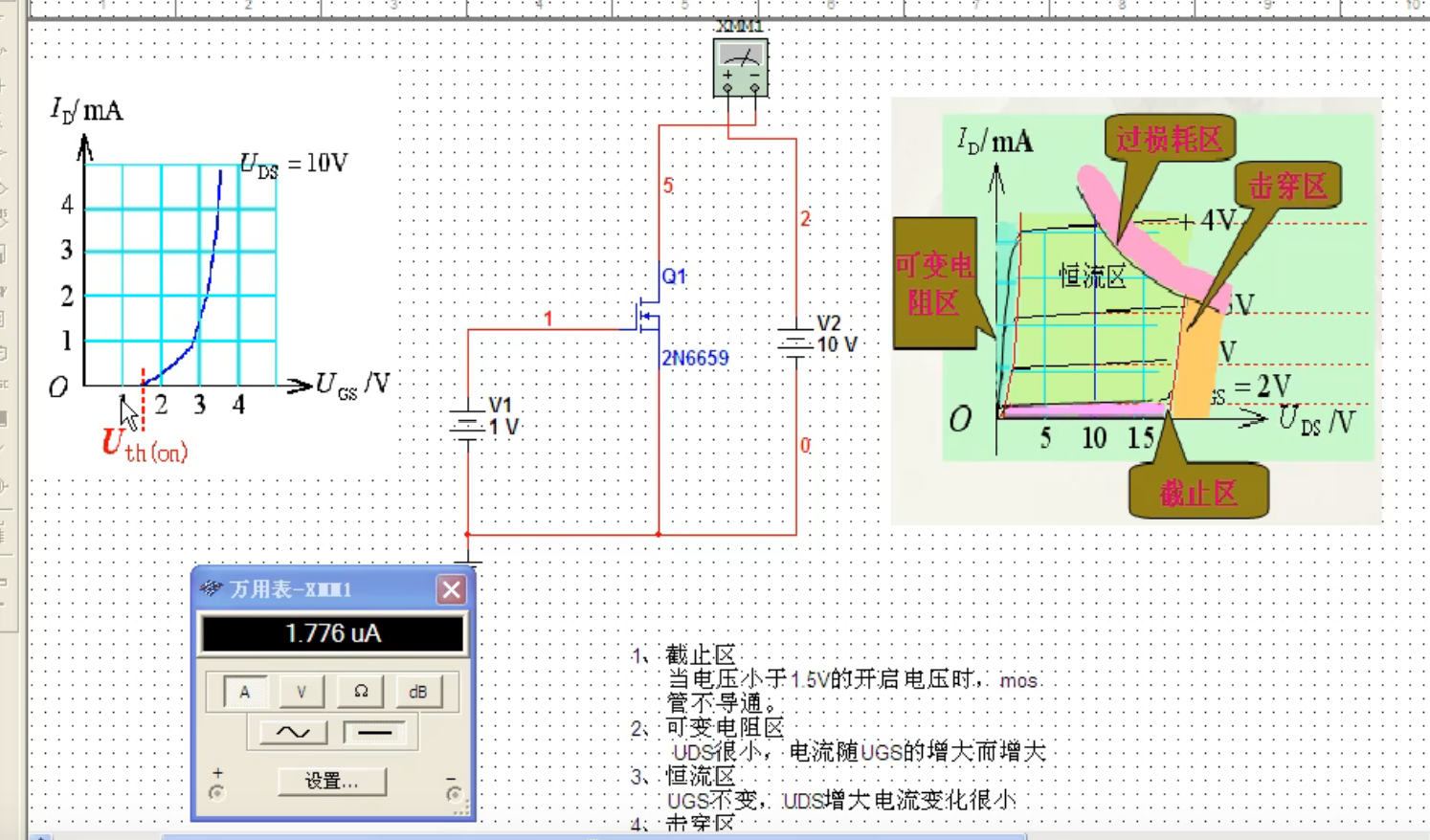

Ugs > 1.5V导通，场效应管的导通电压Uth

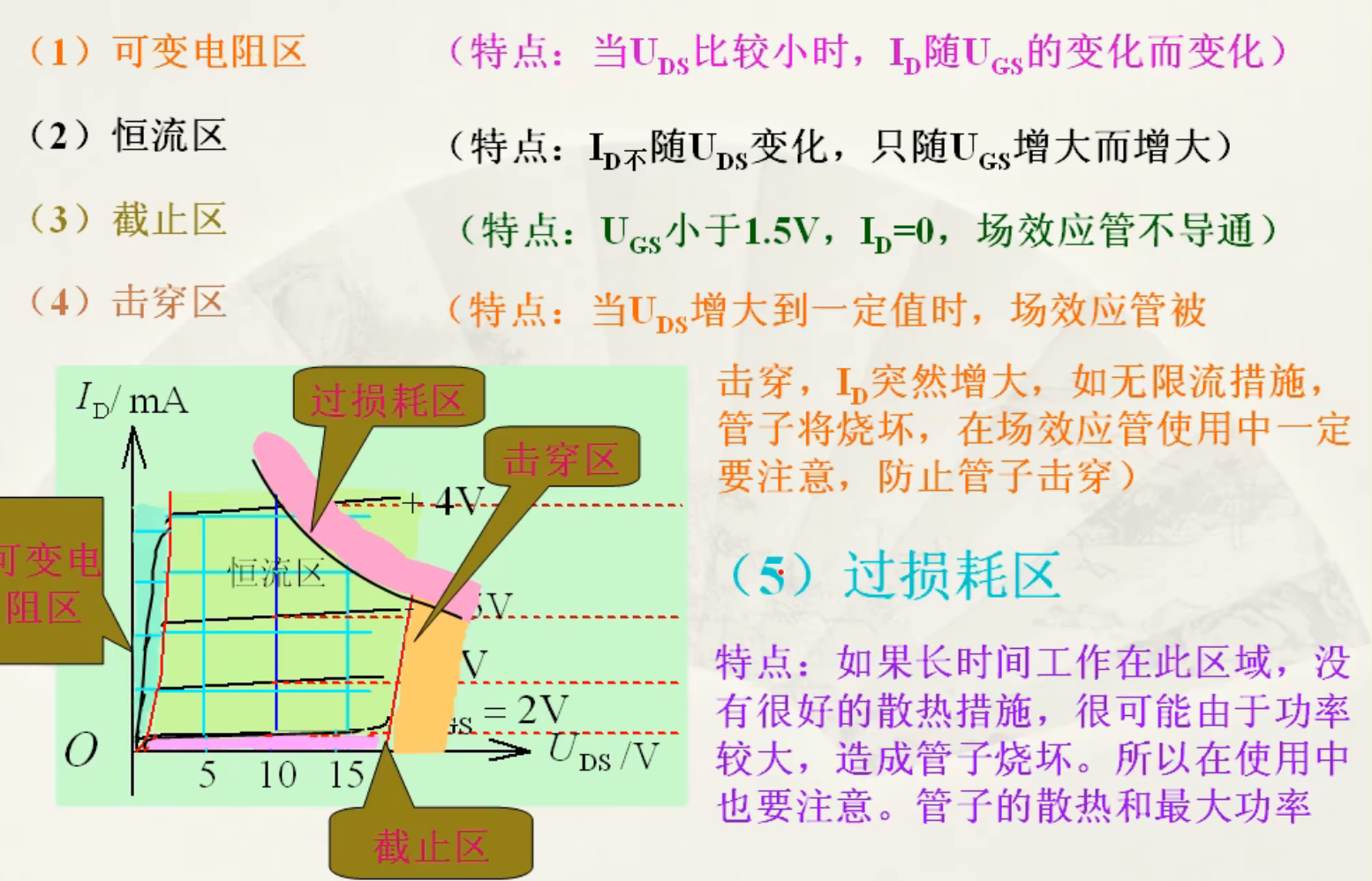

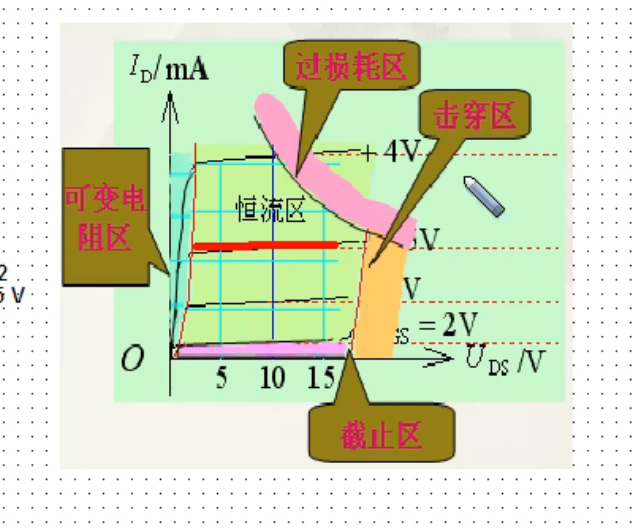

截止区

可变电阻区

Uds很小，电流随着Ugs的增大而增大

恒流区

Ugs不变，Uds增大，Uds电流改变很小

击穿区

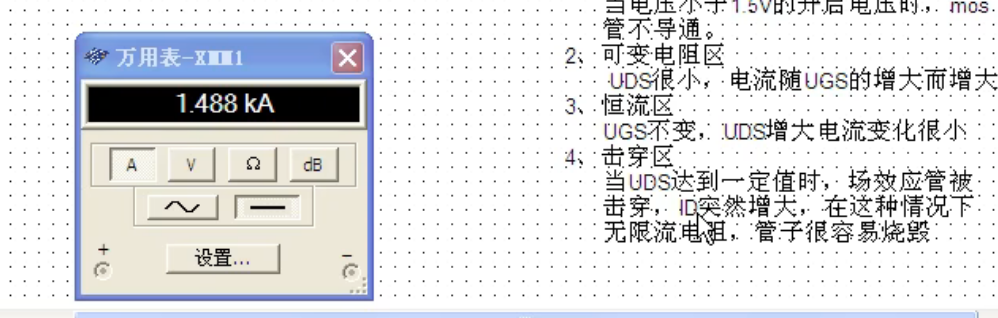

Uds达到一定值，场效应管被击穿，电流突然增大，没有限流电阻管子容易烧坏

过损耗区

管子的电流和电压比较大，功率比较大，长时间运行在过损耗区，管子发热严重，需要加散热，容易烧坏管子

场效应管总结

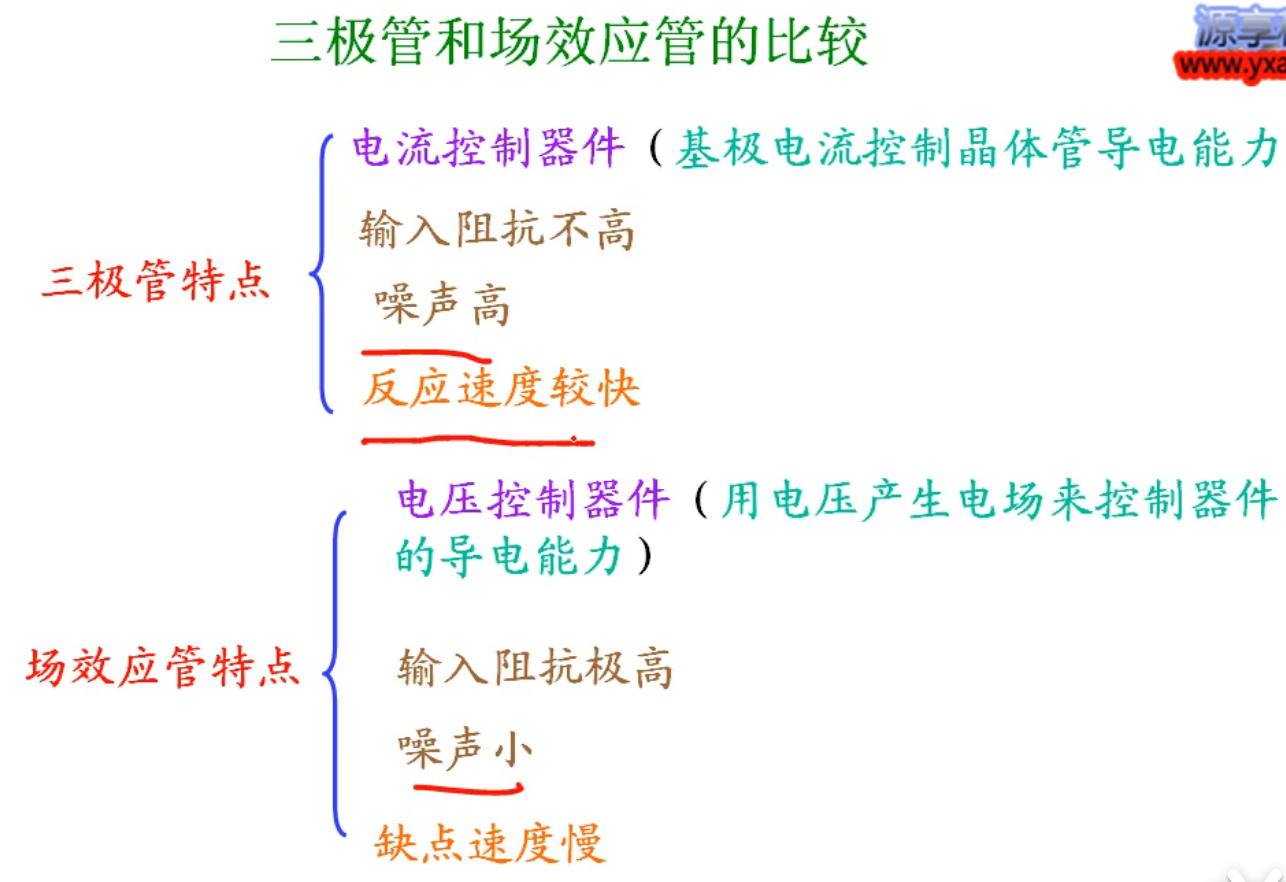

三极管和场效应管区别

三极管反应速度能够达到Mhz级别，而场效应管反应比较慢

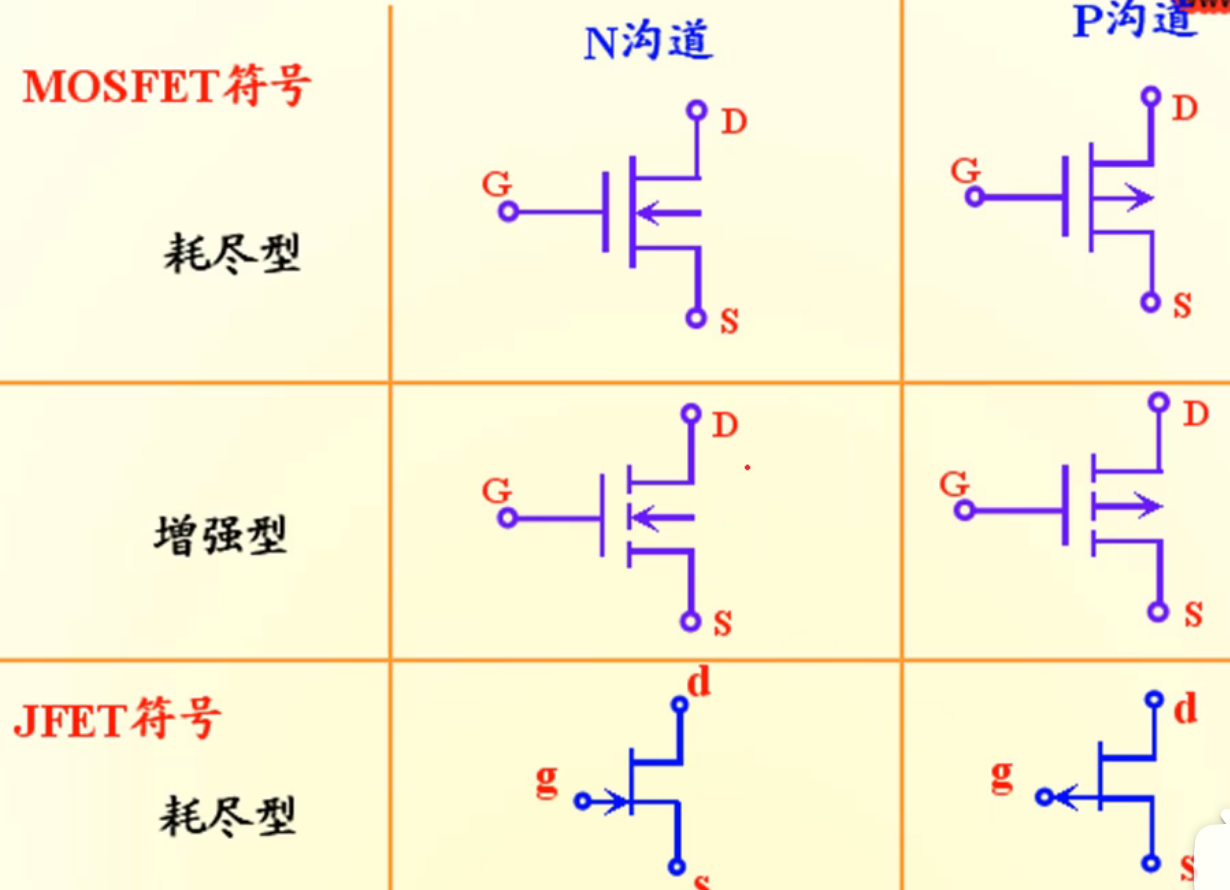

MOS管种类和符号

N沟道型类似NPN型三极管，P沟道型类似PNP型三极管

耗尽型，就是Ugs等于0v,只要给Uds两端电压，那么也能产生电流Id

增强型，Ugs < 开启电压Uth ,无论Uds多大电压，它都相当于断开

下面的是IGBT
