使用keil5 自带的仿真观察GPIO口波形

在使用keil自带的仿真器观察波形时，会遇到一些问题，本文在最后针对这些问题提供了解决方法

具体操作：

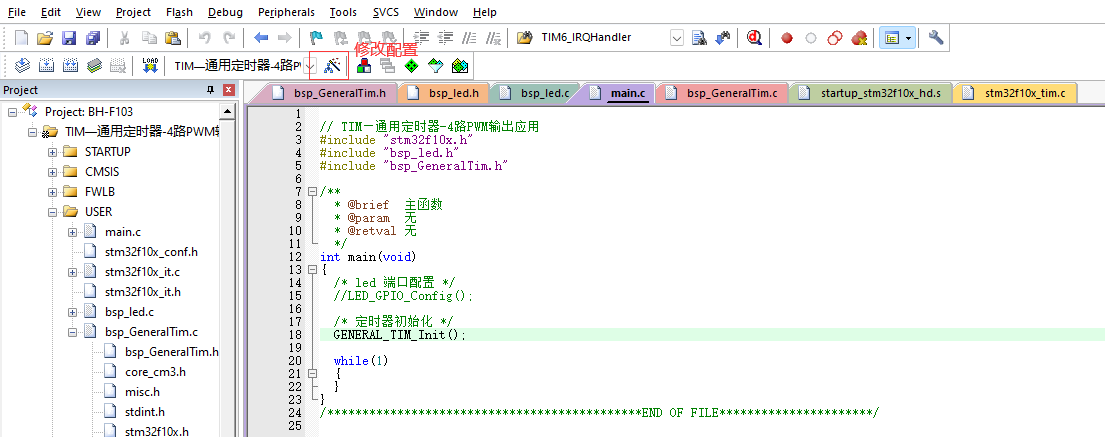

1.修改配置

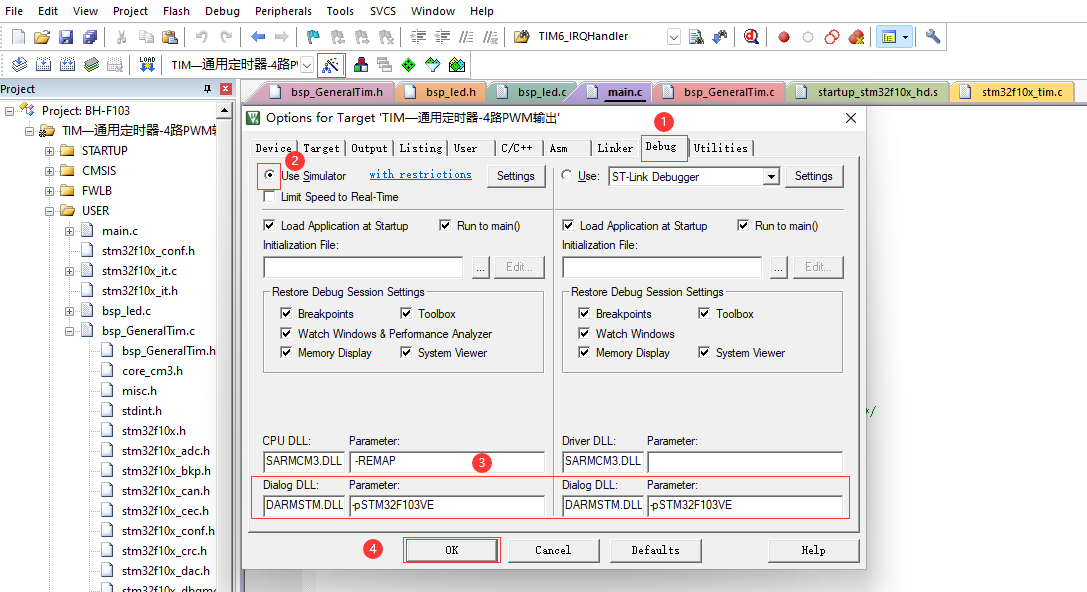

2.进入界面，修改配置

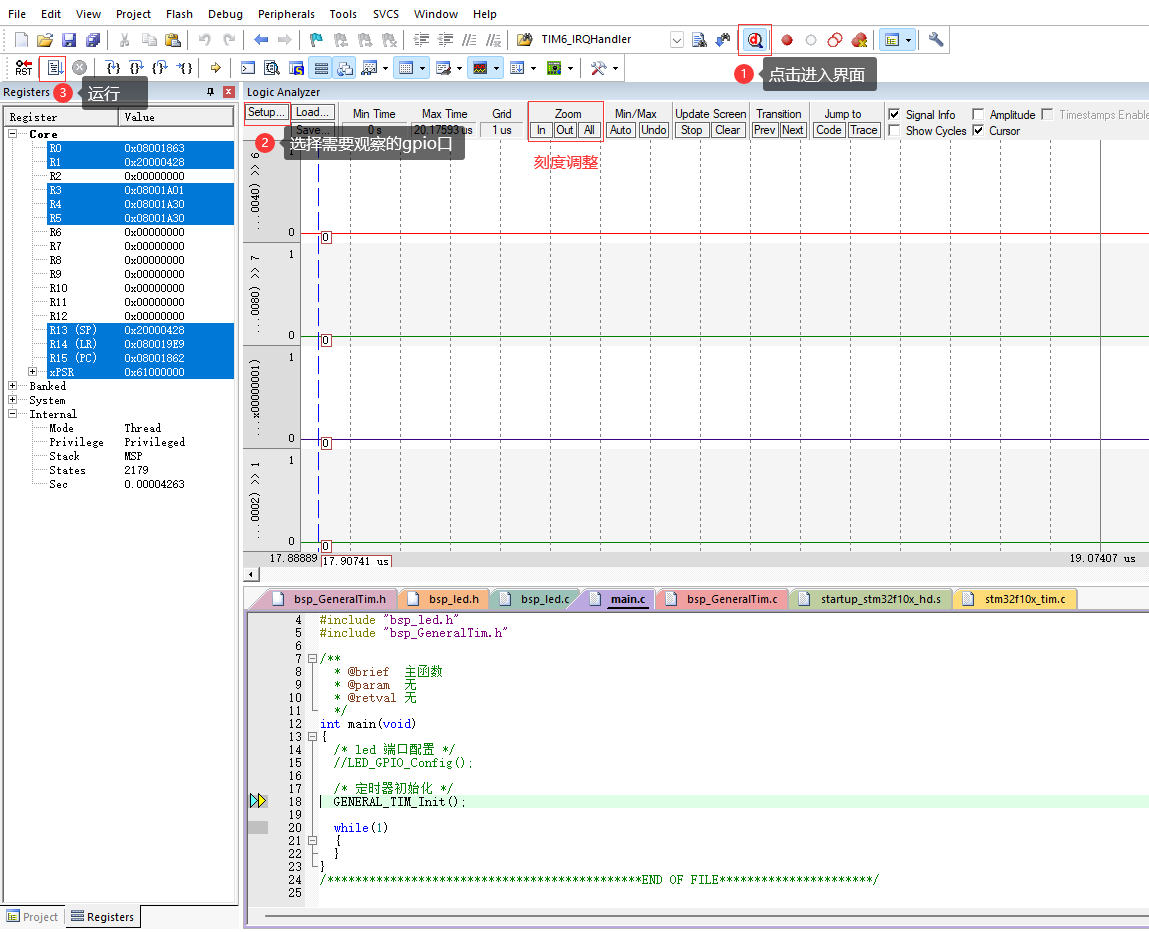

3.进入仿真界面

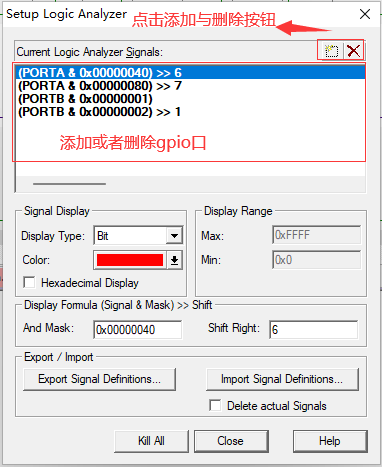

4.点击上一步②中的SetUp按钮，添加或者删除gpio口

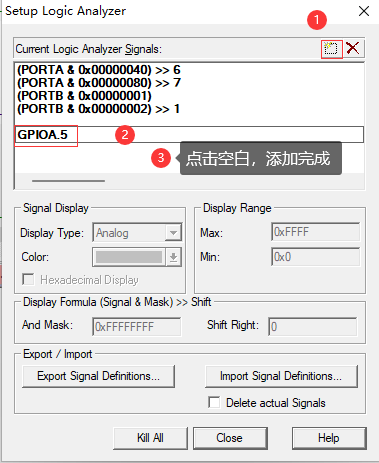

添加gpio操作：

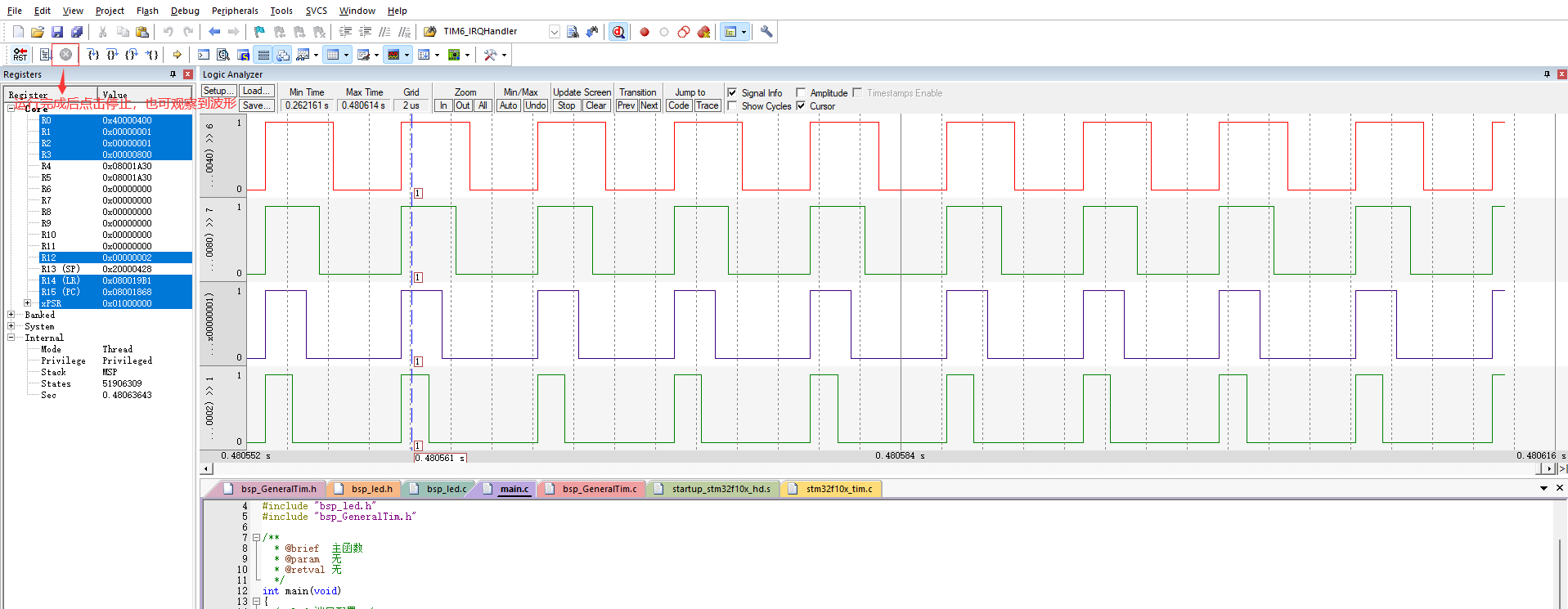

5.添加完成后点击运行，便可以观察到波形

tips：

在仿真过程中遇到的问题添加端口的时候出现unknown signal提示

解决方法：

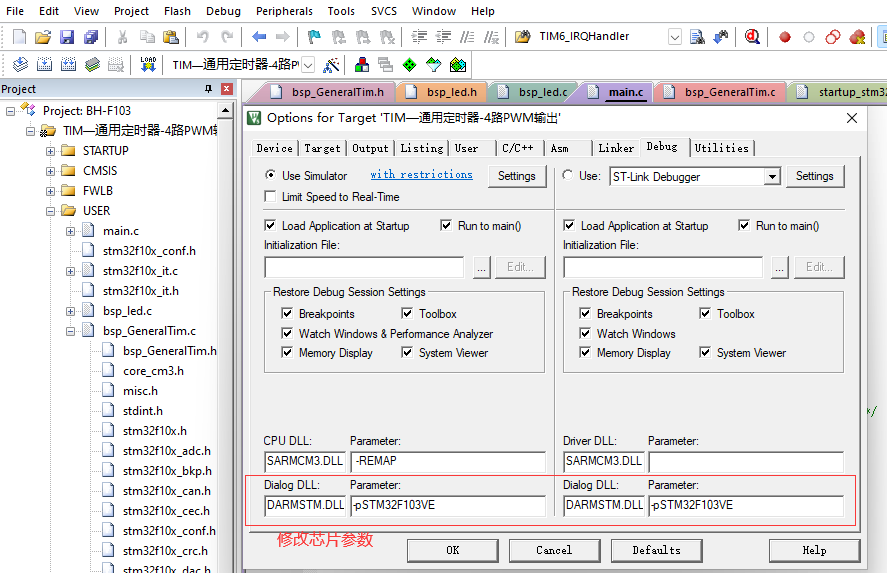

主要是设置方面有陷阱，需要修改芯片参数，Dialog.DDL和Parameter改为我这个就行，或者选其他芯片。
