UVM验证—UVM 简述

news 2025/8/12 13:06:09

1 虚接口（回顾）

在 SystemVerilog 验证环境中，虚拟接口（virtual interface）是连接 “抽象验证组件（如 driver/monitor 等类）” 与 “物理硬件信号” 的核心桥梁。它解决了一个关键问题：SystemVerilog 的类（class）无法直接访问硬件信号（如 wire/reg 类型的端口），而虚拟接口通过 “句柄引用” 的方式，让类能够间接操作或读取硬件信号，实现验证环境与 DUT 的交互。

1.1 示例

假设我们有一个简单的 DUT（加法器），RTL 代码如下：

// DUT：一个简单的加法器
module adder(input        clk,      // 时钟信号（硬件信号）input        rstn,     // 复位信号（硬件信号）input        en,       // 使能信号（硬件信号）input [3:0]  a, b,     // 输入数据（硬件信号）output [4:0] sum       // 输出结果（硬件信号）
);
// 内部逻辑：当en=1时，sum = a + b
always @(posedge clk or negedge rstn) beginif(!rstn) sum <= 0;else if(en) sum <= a + b;
end
endmodule

步骤 1：定义物理接口（连接验证环境和 DUT）

首先需要一个物理接口（interface），把 DUT 的硬件信号 “打包”，作为验证环境和 DUT 的连接点：

// 物理接口：定义DUT的所有硬件信号
interface adder_if;logic        clk;      // 时钟信号（硬件信号）logic        rstn;     // 复位信号（硬件信号）logic        en;       // 使能信号（硬件信号）logic [3:0]  a, b;     // 输入数据（硬件信号）logic [4:0]  sum;      // 输出结果（硬件信号）
endinterface

步骤 2：在 Testbench 中绑定 DUT 和接口

在 Testbench 中，将 DUT 的硬件信号与接口信号 “绑定”，让接口直接对应 DUT 的物理信号：

module tb;// 1. 实例化物理接口（创建一个具体的“信号集合”）adder_if phy_if();  // 物理接口实例，包含实际的硬件信号// 2. 实例化DUT，将其端口与物理接口的信号绑定adder u_adder(.clk  (phy_if.clk),   // DUT的clk → 物理接口的clk.rstn (phy_if.rstn),  // DUT的rstn → 物理接口的rstn.en   (phy_if.en),    // DUT的en → 物理接口的en.a    (phy_if.a),     // DUT的a → 物理接口的a.b    (phy_if.b),     // DUT的b → 物理接口的b.sum  (phy_if.sum)    // DUT的sum → 物理接口的sum);
endmodule

步骤 3：用虚拟接口让 driver 访问硬件信号 — 作为物理接口的 “句柄”

虚拟接口是物理接口的 “引用（句柄）”，本质是一个变量，用于指向物理接口实例。它的声明方式是在接口类型前加virtual关键字。
driver 是一个类（class），本身无法直接访问硬件信号（SystemVerilog 的类不能直接引用硬件信号），因此需要通过虚拟接口（virtual interface） 间接访问：

// Driver类：负责给DUT发送激励（需要访问硬件信号）
class driver;// 声明虚拟接口（指向物理接口的句柄）virtual adder_if vif;  // 关键：虚拟接口作为“桥梁”// 构造函数：通过参数接收物理接口的引用，赋值给虚拟接口function new(virtual adder_if vif);this.vif = vif;  // 虚拟接口指向物理接口实例（phy_if）endfunction
endclass

步骤 4：在 Testbench 中传递虚拟接口

在 Testbench 中，将物理接口的实例（phy_if）通过构造函数new(vif)传递给验证组件（如 driver），此时组件的虚拟接口就指向了实际的物理接口，从而能够访问硬件信号。

步骤 5：验证组件通过虚拟接口与 DUT 交互

验证组件（driver/monitor）通过虚拟接口，直接读写物理接口的信号，从而实现与 DUT 的交互：

driver 通过虚拟接口给 DUT 发送激励（如设置en=1、a=3、b=5）；
monitor 通过虚拟接口采样 DUT 的输出（如读取sum=8）。

// driver中驱动激励的任务（通过虚拟接口）
task driver::drive();forever begin@(posedge vif.clk);  // 同步到时钟上升沿（通过虚拟接口访问clk）vif.en = 1;          // 使能有效（操作硬件信号en）vif.a = 3;           // 输入数据a=3（操作硬件信号a）vif.b = 5;           // 输入数据b=5（操作硬件信号b）// DUT会自动计算sum = a + b = 8（硬件信号sum被更新）end
endtask// monitor中采样输出的任务（通过虚拟接口）
task monitor::sample();forever begin@(posedge vif.clk);  // 同步到时钟上升沿if(vif.en) begin     // 当使能有效时（读取硬件信号en）$display("DUT输出sum = %d", vif.sum);  // 读取硬件信号sumendend
endtask

1.2 虚拟接口的核心作用与优势

连接抽象与物理：
验证组件（类）是抽象的软件逻辑，无法直接访问硬件信号；虚拟接口作为 “句柄”，让类能够间接操作物理信号，实现 “软件验证环境” 与 “硬件 DUT” 的通信。

提高可重用性：
若更换 DUT，只需修改物理接口的绑定（如将adder_if换成multiplier_if），验证组件（driver/monitor）的代码无需修改（只需传递新的虚拟接口），大幅提升验证环境的复用性。

支持多实例验证：
一个虚拟接口可以指向不同的物理接口实例，支持同时验证多个 DUT（如多个加法器），每个实例用独立的物理接口，虚拟接口动态指向对应实例即可。

1.3 一句话总结

虚拟接口就像验证组件（如 driver）的 “遥控器”：物理接口是 “插座”（连接 DUT 的硬件信号），虚拟接口是 “遥控器的无线连接”，让组件无需直接接触硬件，就能通过这个 “无线连接” 控制或读取 DUT 的信号，是 SystemVerilog 验证中 “软硬件交互” 的核心机制。

2 Hello Word（UVM）

2.1 代码

import uvm_pkg::*;
`include "uvm_macros.svh"// 定义环境类，继承自uvm_env
class hello_world_env extends uvm_env;// 构造函数function new(string name, uvm_component parent = null);super.new(name, parent);  // 调用父类构造函数endfunction : new
endclass : hello_world_env// 定义测试类，继承自uvm_test
class hello_world_test extends uvm_test;`uvm_component_utils(hello_world_test)  // 注册组件到UVM工厂hello_world_env env;  // 声明环境实例// 构造函数function new(string name, uvm_component parent = null);super.new(name, parent);env = new("env", this);  // 实例化环境，指定父组件为当前测试类endfunction : new// 主测试阶段任务task main_phase(uvm_phase phase);super.main_phase(phase);// 提起异议：告诉UVM不要提前结束仿真phase.raise_objection(this);#1000ns;  // 延迟1000ns// 打印信息：UVM的标准打印宏`uvm_info(this.get_name(), "***Hello World From UVM***", UVM_LOW)// 放下异议：允许UVM结束仿真phase.drop_objection(this);endtask : main_phase
endclass : hello_world_test// 测试平台顶层模块
module tb_hello_world();initial begin// 启动UVM测试，指定运行hello_world_testrun_test("hello_world_test");end
endmodule : tb_hello_world

2.2 代码结构与核心概念解析

UVM 库与宏引入
- import uvm_pkg::*;：导入 UVM 库，包含所有 UVM 核心类和方法
- include "uvm_macros.svh"：引入 UVM 宏定义（如uvm_component_utils、uvm_info等）
环境类（hello_world_env）
- 继承自uvm_env（UVM 环境基类），用于组织验证组件
- 目前是一个空环境，实际项目中会包含 driver、monitor、checker 等组件
测试类（hello_world_test）
- 继承自uvm_test（UVM 测试基类），是 UVM 验证的入口点
- `uvm_component_utils(hello_world_test)：将类注册到 UVM 工厂，使其可以通过字符串动态创建
- 实例化了hello_world_env环境，形成 "测试 - 环境" 的层次结构
主测试阶段（main_phase）
- UVM 的标准 phase 机制，main_phase是主要的测试执行阶段
- phase.raise_objection(this)：阻止 UVM 仿真提前结束（UVM 默认在没有异议时会立即结束）
- #1000ns：仿真延迟，模拟实际测试中的时间流逝
- `uvm_info(...)：UVM 标准打印宏，输出 "Hello World" 信息，包含三个参数：
  - 第一个参数：组件名称（通过this.get_name()获取）
  - 第二个参数：要打印的消息
  - 第三个参数：消息冗余度（UVM_LOW 表示基本信息）
- phase.drop_objection(this)：释放异议，允许 UVM 结束仿真
顶层测试平台（tb_hello_world）
- 简单的模块，通过run_test("hello_world_test")启动 UVM 测试
- run_test函数会根据传入的字符串（"hello_world_test"）从 UVM 工厂中创建对应的测试实例并执行

2.3 运行流程

仿真开始，执行tb_hello_world模块的initial块
调用run_test启动 UVM 框架，创建hello_world_test实例
hello_world_test的构造函数创建hello_world_env环境
UVM 自动执行各 phase，当进入main_phase时：
- 提起异议，防止仿真结束
- 延迟 1000ns
- 打印 "Hello World From UVM"
- 放下异议
所有异议被放下后，UVM 结束仿真

3 UVM组件概述（树形结构）

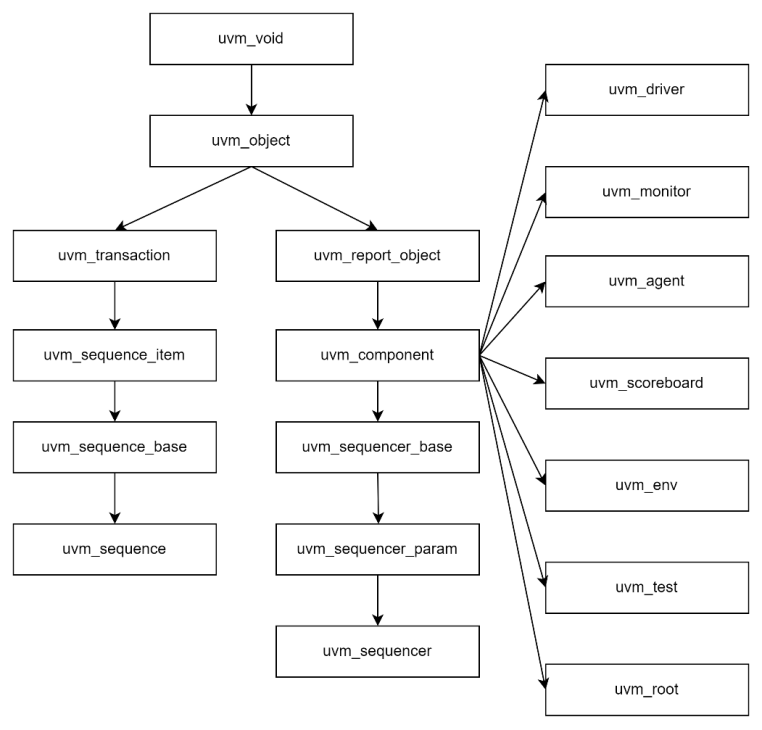

3.1 类继承树的核心层级

从顶到底，基础类层层派生，构建 UVM 的 “基因库”：

uvm_void：
UVM 最顶层的空类，是所有类的 “祖先”（类似 Java 的 Object ），没有实际功能，仅作为继承起点。
uvm_object：
UVM 中所有 “可复用对象” 的基类，提供基本方法（如 copy/compare/print ），是 UVM 面向对象设计的基础。

3.2 两大分支（`uvm_transaction` vs `uvm_component`）

uvm_object 派生为两大核心分支，对应 UVM 的两类关键对象：

（1）uvm_transaction 分支（“数据对象” 侧）

作用：处理 “事务级数据”（如测试用例的激励、响应），不参与组件层次管理，专注数据操作。
派生关系：
uvm_transaction → uvm_sequence_item → uvm_sequence_base → uvm_sequence
典型类：
- uvm_sequence_item：最小的事务单元（如包含 addr/data/en 的数据包）。
- uvm_sequence：事务序列，可把多个 sequence_item 按顺序发给 sequencer，构建复杂测试场景。

（2）uvm_component 分支（“组件层次” 侧）

作用：处理 “验证组件”（如 driver/monitor/env ），负责构建 UVM 的层次化结构（父组件→子组件），并通过 phase 机制控制执行顺序。
派生关系：
uvm_object → uvm_report_object → uvm_component
典型类（右侧分支）：
- uvm_driver：驱动 DUT 输入，把 sequence 发的 item 转化为硬件信号。
- uvm_monitor：采样 DUT 输出，把硬件信号转化为 sequence_item。
- uvm_agent：封装 driver+monitor+sequencer，作为一个 “功能单元” 复用。
- uvm_scoreboard：比对 monitor 采的实际数据和 driver 发的预期数据，判断 DUT 功能。
- uvm_env：封装多个 agent/scoreboard，构建更上层的验证环境。
- uvm_test：验证的顶层入口，实例化 uvm_env，配置并启动测试。
- uvm_root：全局唯一的顶层组件（隐藏的 “根节点” ），所有 uvm_test 都是它的子组件。

（3）uvm_sequencer 相关（序列器）

uvm_sequencer_base → uvm_sequencer_param → uvm_sequencer
作用：作为 sequence 和 driver 的 “中间人”，管理 sequence 发的 item，按顺序转发给 driver，是 “序列驱动” 机制的核心。

3.3 继承关系的意义

代码复用：基础类（如 uvm_object/uvm_component ）实现通用功能（如 new 构造、phase 执行），派生类（如 uvm_driver ）只需专注自己的逻辑（如驱动硬件信号）。
层次化验证：uvm_component 分支的类通过继承，天然支持 父→子组件层次（如 uvm_env 包含 uvm_agent ），配合 phase 机制（如 build_phase/run_phase ），让验证平台的执行顺序可控（先建父组件，再建子组件；先跑 reset_phase，再跑 main_phase ）。

3.4 和 `phase` 机制的关联

图里提到 “内部 phase 机制可以使得平台的顺序执行”，因为 uvm_component 及其派生类 都继承了 phase 执行逻辑：
- UVM 会按固定顺序（如 build_phase→connect_phase→run_phase ）遍历组件层次树，依次执行每个组件的 phase 方法，保证验证平台 “先构建、再连接、最后运行” 的有序流程。

这张图是 UVM 的 “家族基因树”：从 uvm_void 开始，派生 uvm_object，再分 “事务数据”（uvm_transaction 分支）和 “组件层次”（uvm_component 分支），右侧 driver/monitor/env 等类都是 uvm_component 的 “子孙”，共同构建层次化验证平台，并用 phase 机制控制执行顺序，让验证流程有序运行。

3.5 组件实例化与层次结构

3.5.1 `uvm_component` 构造函数声明

function new (string name, uvm_component parent=null);

string name：当前组件的名称（如 "my_driver" ），用于标识层次结构（方便 uvm_info 打印、调试）。
uvm_component parent：父组件的句柄，null 表示无父组件（顶层组件用 null ，子组件需指定父组件）。

3.5.2 子组件实例化示例

class my_env extends uvm_env;my_driver my_driver;  // 声明子组件function new(string name, uvm_component parent=null);super.new(name, parent);  my_driver = new("my_driver", this);  // 实例化子组件，指定父组件为 `this`（当前 `my_env` ）endfunction
endclass

my_driver = new("my_driver", this);：
- 第一个参数 "my_driver" 是子组件的名称；
- 第二个参数 this 表示 当前类（my_env）作为父组件，让子组件归属到 my_env 的层次下。

3.5.3 `this` 关键字的含义

this 在类的方法（如 new 函数）中，代表 当前类的实例（当前 my_env 对象）。
在实例化子组件时，this 传给 parent 参数，作用是 “把当前类作为父组件”，让子组件（my_driver ）成为当前类（my_env ）的子节点，构建 UVM 的 层次化组件树（父→子关系）。

3.5.4 UVM 层次化结构的意义

层次化管理：通过 parent 串联组件（如 my_env → my_driver ），形成验证平台的树形结构（类似文件夹的层级），方便管理复杂验证环境。
资源共享：父组件可以传递配置（uvm_config_db ）、时钟 / 复位等资源给子组件。
调试与日志：每个组件的 name + 层次路径（如 my_env.my_driver ），让 uvm_info 打印的信息能清晰定位来源，方便调试。

3.5.5 实际验证平台中的作用

顶层组件（如 uvm_test ）：实例化时 parent 传 null（无父组件），是层次树的根。
中间组件（如 uvm_env ）：实例化子组件（driver/monitor ）时，用 this 作为父组件，把子组件挂在自己的层次下。
底层组件（如 uvm_driver ）：被上层组件实例化，通过 parent 融入整个层次树。

4 UVM 通信组件 TLM

这是 UVM 中 TLM（Transaction Level Modeling，事务级建模）端口的分类与连接规则 讲解，核心是教你区分 port/export/imp 三类 TLM 端口，以及它们如何协作实现组件间的事务通信，拆解如下：

4.1 三类 TLM 端口的角色与功能

（1）port / analysis_port（发起端接口）

角色：作为 “发起端”（如 uvm_sequence/uvm_driver ）的出口，主动发起事务通信（如发送 sequence_item ）。
核心区别：
- port：一对一通信（一个 port 连一个 imp ）。
- analysis_port：一对多通信（一个 port 可以连多个 imp ，比如 monitor 同时把数据发给 scoreboard 和 coverage ）。

（2）export / analysis_export（中间层接口）

角色：作为 “中间过渡层”（如 uvm_agent/uvm_env 内部），不发起通信，只 转发事务，让端口连接能跨越多层组件。
核心区别：
- export：一对一转发（类似 port 的中间版）。
- analysis_export：一对多转发（类似 analysis_port 的中间版）。

（3）imp（目标端末端）

角色：作为 “目标端”（如 uvm_scoreboard/uvm_sequencer ）的入口，是事务通信的终点，必须实现实际的事务处理逻辑（如 put/get 方法）。

4.2 端口连接规则（优先级与层级）

优先级：port > export > imp（port 优先级最高，imp 最低）。
连接规则：
- 高优先级端口可以连接低优先级端口（port 能连 export 或 imp ；export 能连 export 或 imp ）。
- 低优先级端口不能连高优先级端口（export 不能连 port ）。
- 最终连接必须终止于 imp（事务的终点必须是 imp，否则通信无法完成）。

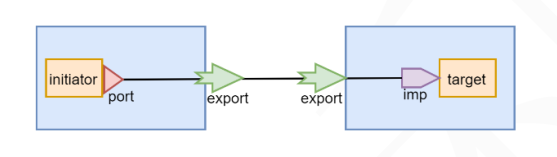

4.3 典型连接示例（结合上图）

发起端（Initiator）：用 port 发起事务 →
中间层（中间的 export）：用 export 转发事务 →
目标端（Target）：用 imp 接收并处理事务。
作用：当发起端和目标端之间有多层组件（如 driver 在 agent 里，agent 在 env 里），export 可以让事务 “穿透” 中间层，最终到达 imp 处理，保证层次化组件间的通信。

4.4 `imp` 的实现细节

声明方式：
systemverilog
```
`uvm_blocking_put_imp#(T, IMP)
```
- T：要传输的事务类型（如 uvm_sequence_item ）。
- IMP：实现该接口的组件（如 scoreboard 类名）。
功能：imp 所在的组件必须实现 put/get 等方法（如 put 函数实际处理事务数据），TLM 只是通道，真正的逻辑由 imp 所在组件实现。

4.5 实际应用价值

层次化通信：让复杂验证环境（多层组件嵌套）中的事务能顺利传递（如 sequence 在 env 外层，通过 port+export 穿透到内层 driver 的 imp ）。
解耦与复用：port/export/imp 解耦了发起端和目标端的实现，中间层组件无需关心事务细节，只需转发，提升验证平台的可复用性。

4.7 端口的方法

4.7.1 方法

（1）put 方法

功能：发起端（如 driver ）主动发送数据 给目标端（如 sequencer/scoreboard ）。
数据流向：发起端 → 目标端（单向，只发不收）。
典型场景：driver 把 sequence_item 发给 sequencer，或 monitor 把采集的 item 发给 scoreboard。

声明示例：

systemverilog

task put(T t);  // T 是事务类型（如 uvm_sequence_item）// 实现数据发送逻辑（目标端的 imp 要实现这个方法）
endtask

（2）get/peek 方法

功能：发起端（如 sequence ）主动从目标端索取数据。
数据流向：目标端 → 发起端（单向，只收不发）。
区别：
- get：目标端把数据移除并返回给发起端（目标端数据会被 “取走” ）。
- peek：目标端把数据复制并返回给发起端（目标端数据保留，相当于 “偷看” ）。
典型场景：sequence 从 sequencer 索取 sequence_item，或 scoreboard 从 monitor 复制数据做比对。

声明示例：

systemverilog

task get(output T t);  // T 是事务类型// 实现数据索取逻辑（目标端的 imp 要实现）
endtasktask peek(output T t);// 类似 get，但数据不移除，只复制
endtask

（3）transport 方法

功能：发起端 先发送数据，再等待响应（相当于 put + get 的组合）。
数据流向：发起端 → 目标端（发数据），然后目标端 → 发起端（回响应），是 双向通信。
典型场景：需要 “请求 - 响应” 交互的场景（如 sequence 发请求给 driver，driver 回响应给 sequence ）。

声明示例：

systemverilog

task transport(REQ request, output RSP response);  // REQ：请求类型，RSP：响应类型// 先发送 request，再接收 response
endtask

（4）write 方法

功能：针对 analysis_port（一对多广播），发起端 发送数据给多个目标端（如 monitor 同时发给 scoreboard 和 coverage ）。
数据流向：发起端 → 多个目标端（一对多，单向广播）。
特殊要求：
- 目标端的 imp 必须实现 write 函数，当 analysis_port 广播时，会 自动调用 所有连接的 imp 的 write 方法。
典型场景：monitor 用 analysis_port 把 item 同时发给 scoreboard（做比对）和 coverage（做覆盖）。

声明示例：

systemverilog

// 发起端用 analysis_port 广播
uvm_analysis_port #(T) ap;  // 目标端的 imp 必须实现 write 函数
function void write(T t);  // 处理广播过来的数据
endfunction

4.7.2 方法的典型应用场景

put：简单的 “发数据” 场景（如 driver 发 item 给 sequencer ）。
get/peek：“索取数据” 场景（如 sequence 从 sequencer 拿 item ）。
transport：“请求 - 响应” 场景（如协议层的握手、命令 - 回包）。
write：“一对多广播” 场景（如 monitor 同时通知 scoreboard 和 coverage ）。

4.7.3 核心区别总结

方法	数据流向	典型场景	特殊要求
`put`	发起端 → 目标端	单向发送（如 driver 发数）	目标端 `imp` 实现 `put` 方法
`get`	目标端 → 发起端	单向索取（如 sequence 取数）	目标端 `imp` 实现 `get` 方法
`peek`	目标端 → 发起端	复制索取（偷看数据）	目标端 `imp` 实现 `peek` 方法
`transport`	发起→目标→发起	请求 - 响应（如命令 - 回包）	需同时处理请求和响应
`write`	发起端 → 多目标	一对多广播（如 monitor 广播）	目标端 `imp` 实现 `write` 方法

put 是 “发数据”，get/peek 是 “拿数据”，transport 是 “发 + 拿（请求 - 响应）”，write 是 “一对多广播”。
不同方法对应不同的数据流向和场景，目标端的 imp 必须实现对应方法的逻辑，才能完成事务通信，是 UVM 组件间协作的核心手段。

4.8 常用通信方式

analysis 端口和 TLM FIFO

import uvm_pkg::*;  // 导入UVM库，包含所有UVM核心类和方法
`include "uvm_macros.svh"  // 导入UVM宏定义（如`uvm_component_utils、`uvm_info等）// 1. 事务类：定义TLM通信中传输的数据结构
//    作用：封装需要传递的信息（地址、数据等），是TLM通信的基本单元
class tlm_item extends uvm_sequence_item;rand bit [31:0] addr;  // 32位地址字段（rand表示可随机化）rand bit [31:0] data;  // 32位数据字段// 注册到UVM工厂：使该类可通过工厂模式动态创建实例`uvm_object_utils(tlm_item)// 构造函数：初始化事务对象function new(string name = "tlm_item");super.new(name);  // 调用父类构造函数endfunction// 打印事务内容：UVM标准打印方法，用于调试时输出事务信息function void do_print(uvm_printer printer);super.do_print(printer);// 以十六进制格式打印addr和data字段printer.print_field("addr", addr, 32, UVM_HEX);printer.print_field("data", data, 32, UVM_HEX);endfunction
endclass// 2. 声明分析端口实现的后缀：
//    用于生成特定名称的分析端口实现类（uvm_analysis_imp_consumer）
//    _consumer为自定义后缀，需与后续实现方法名（write_consumer）匹配
`uvm_analysis_imp_decl(_consumer)// 3. 生产者类：负责生成事务并通过TLM端口发送
class tlm_producer extends uvm_component;// 声明两个分析端口（uvm_analysis_port）：// 分析端口支持一对多通信，可连接多个接收端uvm_analysis_port#(tlm_item) ap_a;  // 端口a：用于直接发送事务uvm_analysis_port#(tlm_item) ap_b;  // 端口b：用于通过FIFO发送事务// 事务对象：存储要发送的数据tlm_item item_a;tlm_item item_b;// 注册到UVM工厂：使组件可被UVM层次结构管理`uvm_component_utils(tlm_producer)// 构造函数：初始化组件和端口function new(string name = "tlm_producer", uvm_component parent = null);super.new(name, parent);  // 调用父类构造函数，指定组件名称和父组件ap_a = new("ap_a", this);  // 初始化端口ap_a，父组件为当前producerap_b = new("ap_b", this);  // 初始化端口ap_b，父组件为当前produceritem_a = new();  // 创建事务对象item_aitem_b = new();  // 创建事务对象item_bendfunction : new// 主阶段任务：UVM标准phase，验证的主要执行阶段task main_phase(uvm_phase phase);super.main_phase(phase);  // 调用父类main_phase// 提起异议：告诉UVM仿真器不要提前结束（默认无异议时会立即退出）phase.raise_objection(this);// 给事务对象赋值（实际验证中通常使用randomize()随机生成）item_a.addr = 32'h1234;  // 地址赋值为0x1234item_a.data = 32'h4321;  // 数据赋值为0x4321item_b.addr = 32'h5678;  // 地址赋值为0x5678item_b.data = 32'h8765;  // 数据赋值为0x8765// 通过分析端口发送事务：调用write()方法`uvm_info(get_name(), "Sending item_a via ap_a", UVM_LOW)ap_a.write(item_a);  // 通过ap_a发送item_a`uvm_info(get_name(), "Sending item_b via ap_b", UVM_LOW)ap_b.write(item_b);  // 通过ap_b发送item_b#100;  // 延迟100ns：等待消费者处理事务// 放下异议：允许UVM仿真器结束仿真phase.drop_objection(this);endtask : main_phase
endclass : tlm_producer// 4. 消费者类：负责接收并处理生产者发送的事务
class tlm_consumer extends uvm_component;tlm_item item;  // 用于存储接收的事务数据// 声明端口：// 1. 分析端口实现（uvm_analysis_imp_consumer）：接收ap_a发送的事务//    模板参数：<事务类型，实现类>uvm_analysis_imp_consumer#(tlm_item, tlm_consumer) port_a;// 2. 阻塞型get端口（uvm_blocking_get_port）：从FIFO获取事务//    调用get()方法时会阻塞，直到有数据可用uvm_blocking_get_port#(tlm_item) port_b;// 注册到UVM工厂`uvm_component_utils(tlm_consumer)// 构造函数：初始化组件和端口function new(string name = "tlm_consumer", uvm_component parent = null);super.new(name, parent);  // 调用父类构造函数port_a = new("port_a", this);  // 初始化port_a，父组件为当前consumerport_b = new("port_b", this);  // 初始化port_b，父组件为当前consumerendfunction : new// 主阶段任务：通过port_b获取并处理事务task main_phase(uvm_phase phase);super.main_phase(phase);  // 调用父类main_phase// 从port_b获取事务：阻塞等待，直到FIFO中有数据port_b.get(item);// 打印接收的事务信息：使用UVM_INFO宏，包含组件名和数据`uvm_info(get_name(), $sformatf("Received from port_b: addr=0x%0h, data=0x%0h",item.addr, item.data), UVM_LOW);endtask : main_phase// 分析端口回调函数：当ap_a发送数据时，UVM会自动调用此方法// 方法名必须为"write_<后缀>"，与`uvm_analysis_imp_decl(_consumer)的后缀匹配function void write_consumer(tlm_item item);// 打印接收的事务信息`uvm_info(get_name(), $sformatf("Received from port_a: addr=0x%0h, data=0x%0h",item.addr, item.data), UVM_LOW);endfunction : write_consumer
endclass : tlm_consumer// 5. 环境类：UVM验证环境的核心容器，负责实例化组件并连接端口
class tlm_env extends uvm_env;// 声明组件：生产者、消费者和FIFOtlm_producer tlm_pdr;  // 生产者实例tlm_consumer tlm_csr;  // 消费者实例// TLM分析FIFO：用于缓冲事务，解决生产者和消费者速度不匹配问题// 模板参数：<事务类型>uvm_tlm_analysis_fifo #(tlm_item) producer_to_consumer_fifo;// 注册到UVM工厂`uvm_component_utils(tlm_env)// 构造函数：初始化环境function new(string name, uvm_component parent = null);super.new(name, parent);  // 调用父类构造函数endfunction : new// 构建阶段（build_phase）：UVM标准phase，用于实例化组件// 所有组件应在build_phase中创建，而非构造函数function void build_phase(uvm_phase phase);super.build_phase(phase);  // 调用父类build_phase// 通过UVM工厂创建组件实例：type_id::create(实例名, 父组件)tlm_pdr = tlm_producer::type_id::create("tlm_pdr", this);tlm_csr = tlm_consumer::type_id::create("tlm_csr", this);// 创建FIFO实例，父组件为当前envproducer_to_consumer_fifo = new("producer_to_consumer_fifo", this);endfunction : build_phase// 连接阶段（connect_phase）：UVM标准phase，用于连接组件间的端口// 端口连接应在connect_phase中完成，确保所有组件已实例化function void connect_phase(uvm_phase phase);super.connect_phase(phase);  // 调用父类connect_phase// 连接1：生产者ap_a → 消费者port_a（直接通信，无缓冲）tlm_pdr.ap_a.connect(tlm_csr.port_a);// 连接2：生产者ap_b → FIFO → 消费者port_b（带缓冲的通信）// 步骤1：ap_b连接到FIFO的analysis_export（FIFO接收端）tlm_pdr.ap_b.connect(producer_to_consumer_fifo.analysis_export);// 步骤2：消费者port_b连接到FIFO的blocking_get_export（FIFO发送端）tlm_csr.port_b.connect(producer_to_consumer_fifo.blocking_get_export);endfunction : connect_phase// 主阶段任务：环境级的控制逻辑（当前为空，可扩展）task main_phase(uvm_phase phase);super.main_phase(phase);  // 调用父类main_phaseendtask : main_phase
endclass : tlm_env// 6. 测试类：UVM验证的入口点，用于启动验证环境
class tlm_test extends uvm_test;tlm_env env;  // 环境实例// 注册到UVM工厂`uvm_component_utils(tlm_test)// 构造函数function new(string name = "tlm_test", uvm_component parent = null);super.new(name, parent);  // 调用父类构造函数endfunction : new// 构建阶段：创建环境实例function void build_phase(uvm_phase phase);super.build_phase(phase);  // 调用父类build_phaseenv = tlm_env::type_id::create("env", this);  // 创建环境实例endfunction : build_phase
endclass : tlm_test// 7. 顶层测试平台模块：仿真的起点
module tb;initial begin// 启动UVM测试：通过字符串指定要运行的测试类（tlm_test）// UVM会自动创建测试实例并按phase顺序执行run_test("tlm_test");end
endmodule : tb

（1）完整的层次结构：

顶层模块 tb → 测试类 tlm_test → 环境类 tlm_env → 组件（tlm_producer 和 tlm_consumer）
遵循 UVM 标准的层次化结构，便于管理和扩展

（2）两条独立的通信链路：

链路 1（无缓冲直接通信）：
tlm_producer.ap_a → tlm_consumer.port_a
生产者通过分析端口直接发送数据到消费者，消费者通过 write_consumer 方法接收
链路 2（FIFO 缓冲通信）：
tlm_producer.ap_b → producer_to_consumer_fifo → tlm_consumer.port_b
数据先存入 FIFO，消费者通过阻塞型get方法从 FIFO 中取数据，解决速度匹配问题

（3）UVM 标准实践：

所有组件都添加了uvm_component_utils宏注册
组件实例化放在build_phase，端口连接放在connect_phase，符合 UVM 相位机制
使用raise_objection和drop_objection控制仿真周期

（4）事务流程：

生产者在main_phase中生成两个事务（item_a和item_b）
分别通过两条链路发送
消费者分别通过port_a和port_b接收并打印数据

（5）预期输出

运行仿真时，会产生类似以下的输出，展示两条通信链路的数据传输：

UVM_INFO tlm_test.sv(56) @ 0: uvm_test_top.env.tlm_pdr [tlm_pdr] Sending item_a via ap_a
UVM_INFO tlm_test.sv(98) @ 0: uvm_test_top.env.tlm_csr [tlm_csr] Received from port_a: addr=0x1234, data=0x4321
UVM_INFO tlm_test.sv(58) @ 0: uvm_test_top.env.tlm_pdr [tlm_pdr] Sending item_b via ap_b
UVM_INFO tlm_test.sv(91) @ 0: uvm_test_top.env.tlm_csr [tlm_csr] Received from port_b: addr=0x5678, data=0x8765

详细流程（点击）
