逐际动力开源运控 tron1-rl-isaacgym 解读与改进

概览

这篇博客记录了我参加逐际动力创学营2025期间的技术总结。

传送门：逐际动力开源运控 tron1-rl-isaacgym：https://github.com/limxdynamics/tron1-rl-isaacgym

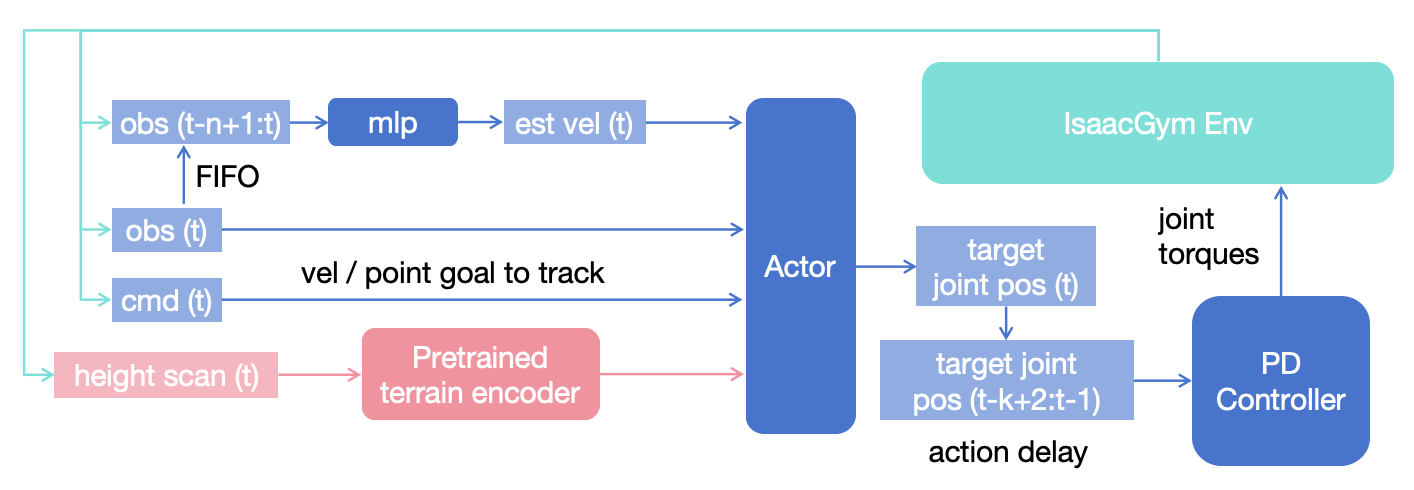

项目基于legged_gym框架进行开发，主要对envs（环境）和algorithm（算法）模块进行了修改。其中，algorithm部分基于rsl-rl改造，envs模块则采用了一个环境对应一个机器人任务配置的设计方案。本文将重点介绍点足式机器人的相关内容。下面是框架的整体流程图。

基础框架解读

线速度估计

观测结构

与legged_gym不同的是，在compute_group_observations函数中，移除了环境观测obs_buf的线速度信息。这是因为直接获取线速度存在较大难度且噪声干扰严重，通常需要通过SLAM或状态估计技术才能准确获得。该框架采用状态估计方法，通过一个MLP网络来估计线速度。网络的输入是连续n帧的观测数据，输出为3维线速度估计值。Actor网络的最终输入由三部分组成：torch.cat((est, obs, commands))，即估计线速度、当前帧观测数据和速度跟踪指令。为了计算损失函数，在critic观测数据的最前面加入了从仿真器获取的线速度真值base_lin_vel。

• Actor 观测量 obs_buf 组成

顺序	张量	维度	缩放因子	含义
1	base_ang_vel	3	obs_scales.ang_vel	机身角速度（rad/s）
2	projected_gravity	3	—	重力在机身坐标系下的投影
3	(dof_pos - default_dof_pos)	6	obs_scales.dof_pos	关节位置偏差
4	dof_vel	6	obs_scales.dof_vel	关节速度
5	actions	6	—	上一步动作（关节目标）
6	clock_inputs_sin.view(num_envs, 1)	1	—	步态时钟输入：sin 分量
7	clock_inputs_cos.view(num_envs, 1)	1	—	步态时钟输入：cos 分量
8	gaits	4	—	当前步态参数（频率、相位偏移、占空比等）

• Critic 观测量 critic_obs_buf 组成

顺序	张量	维度	缩放因子	含义
1	base_lin_vel	3	obs_scales.lin_vel	机身线速度（m/s）
2	obs_buf	30	—	上表中的 Actor 观测量

在机器人任务中，关节速度、位置和步态信息的时序演变隐含着机器人的构型及正逆运动学（IK）特征。以往我们在使用观测值堆叠或LSTM/GRU等时序模型时，往往不会过多关注最终输出向量的物理含义（特别是在游戏类决策环境中），但机器人任务为此提供了良好的切入点。

仿真实验

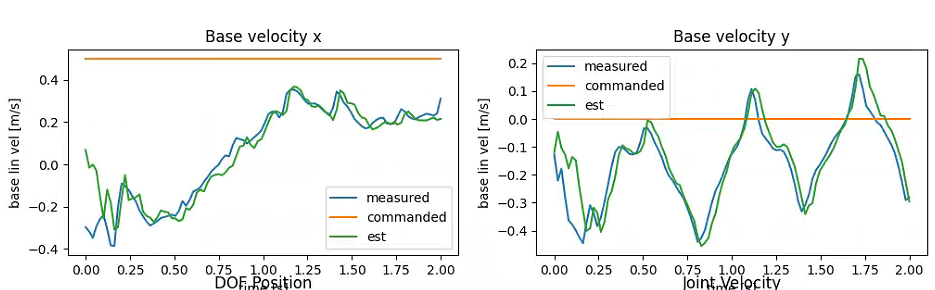

如图所示，仿真效果相当理想。

点足式步态设计

我们整合了步态时钟与步态参数指标的观测数据，各参数定义如下：

• 步频 $f$
• 相位偏移量 $\delta$
• 占空比 $d$：一周期中有 $d$ 的比例处于支撑
• 抬腿高度（似乎没用到）

步态相位与接触状态建模

对应框架中的（_step_contact_targets函数）

这一过程可理解为：通过调整正弦/余弦函数的形态，使其与期望的接触状态随时间变化的规律相匹配，从而实现跟踪目标。

i. 步态相位（时钟）更新

$${\varphi }_{t+1}=({\varphi }_t+\Delta t\cdot f)\mathrm{mod}1$$

离散时间里用频率 $f$（Hz）推进相位；取模把相位限制在 $[0,1)$ 的单位圆上。等价的连续形式是 $\dot{\varphi }=f$。这样能稳定地产生严格周期的时钟信号。

ii. 左右脚相位关系

$${\varphi }_L=(\varphi )\mathrm{mod}1,{\varphi }_R=(\varphi +\delta +1)\mathrm{mod}1$$

典型取值：小跑/对角步常用 $\delta \approx 0.5$。

iii. 足部状态判定
$$\text{state}({\varphi }_i)=\{\begin{array}{ll}\text{stance（支撑）},& {\varphi }_i<d\\ \text{swing（摆动）},& {\varphi }_i\ge d\end{array}$$

走路常用 $d>0.5$（着地更久），跑步常用 $d<0.5$。

iv. 归一化相位（支撑/摆动映射到固定半周期）
$${\varphi }^{\prime }(\varphi )=\{\begin{array}{ll}{\varphi }_{\text{stance}}^{\prime }=\frac{\varphi }{d}\cdot 0.5,& \varphi <d\\ {\varphi }_{\text{swing}}^{\prime }=0.5+\frac{\varphi -d}{1-d}\cdot 0.5,& \varphi \ge d\end{array}$$

把原相位区间 $[0,d)$（支撑）线性压缩到 $[0,0.5)$；把 $[d,1)$（摆动）线性压缩到 $[0.5,1)$。

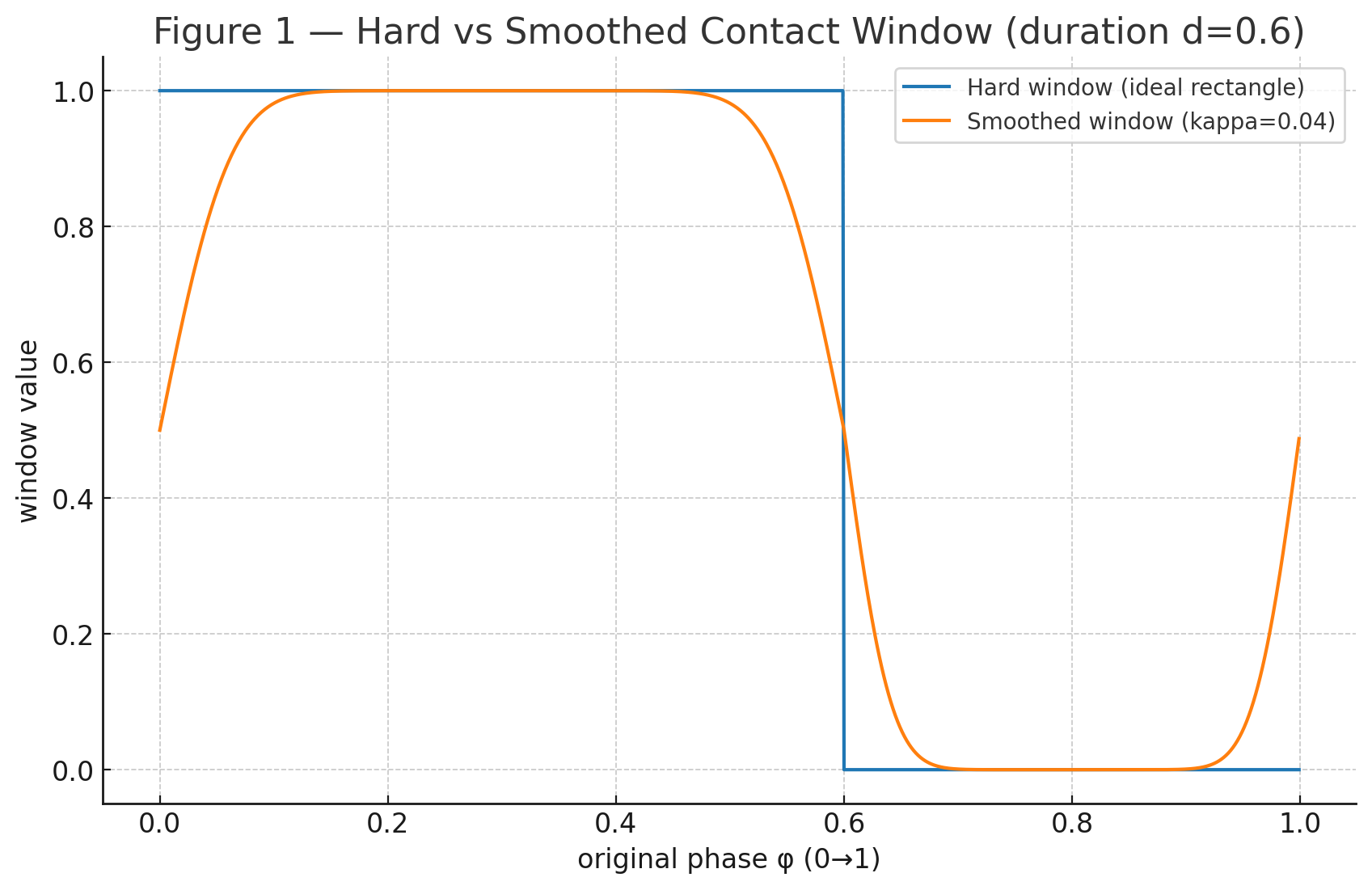

v. 平滑过渡与周期窗函数
把“是否接触”从硬 $0/1$ 变成连续平滑的概率/强度，既能做模仿/奖励加权，也能作为控制器的软目标，减少硬切换带来的震荡。

$${\Phi }_{\kappa }(x)=\frac{1}{2}\left[1+\mathrm{erf}\left(\frac{x}{\kappa \sqrt{2}}\right)\right]$$
$$S({\varphi }^{\prime })={\Phi }_{\kappa }({\varphi }^{\prime })[1-{\Phi }_{\kappa }({\varphi }^{\prime }-0.5)]+{\Phi }_{\kappa }({\varphi }^{\prime }-1)[1-{\Phi }_{\kappa }({\varphi }^{\prime }-1.5)]$$

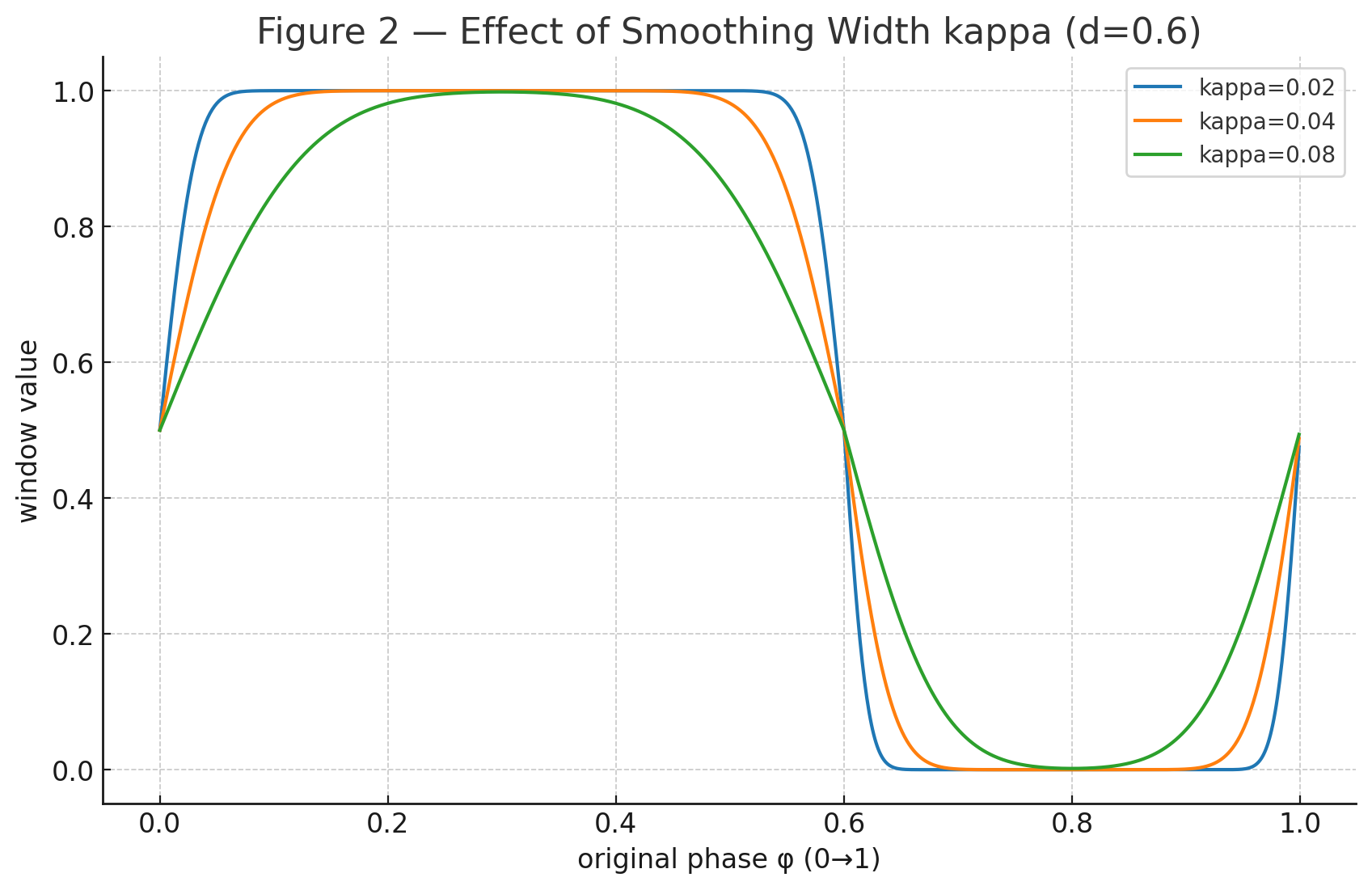

• ${\Phi }_{\kappa }$ 是平滑阶跃（正态 CDF），$\kappa$ 控制边界软硬：$\kappa \downarrow$ 接近硬开关；$\kappa \uparrow$ 过渡更柔和，利于稳定训练/控制，如图所示


• 第一项近似选择 ${\varphi }^{\prime }\in (0,0.5)$ 的矩形窗，但上下沿平滑可微；

• 第二项是周期补偿（wrap-around insurance），防止 ${\varphi }^{\prime }$ 接近 $1$ 时窗函数断裂。若已保证 ${\varphi }^{\prime }\in [0,1)$，该项通常接近 0，可省略。

步态接触奖励

对应框架中的（_reward_tracking_contacts_shaped_force/vel函数）

我们前面定义了接触状态的时间窗口，然后可以对不同接触状态进行观测，包括接触力和接触点速度。这两种物理量采用相同的奖励结构进行约束。

1. $X_i=F_i$（接触力的模长）
2. $X_i=V_i$（接触点的速度模长，通常取水平速度）

奖励函数结构

• 正向奖励模式（鼓励目标行为）
  $$R^{+}=\sum _{i=1}^{N_{\text{feet}}}{M}_i\cdot \exp \left(-\frac{X_i^2}{{\sigma }_X^2}\right)$$

• 惩罚模式（抑制错误行为）

$$R^{-}=\sum _{i=1}^{N_{\text{feet}}}{M}_i\cdot \left(1-\exp \left(-\frac{X_i^2}{{\sigma }_X^2}\right)\right)$$

其中：

• $N_{\text{feet}}$：机器人足的数量
• $X_i$：被监控的物理量（力或速度）
• ${\sigma }_X$：尺度系数，控制敏感度
• $M_i$：接触状态掩码项
  • 对接触力奖励：$M_i=1-S_i$（只关心腾空相的脚）
  • 对接触速度奖励：$M_i=S_i$（只关心支撑相的脚）

物理意义

• 接触力奖励：

  • 腾空相脚（$S_i\approx 0$）→ $M_i\approx 1$，接触力 $F_i$ 越小，奖励越高；
  • 支撑相脚（$S_i\approx 1$）→ $M_i\approx 0$，不参与计算。
    → 鼓励离地脚真正离地、轻盈抬起。

• 接触速度奖励：

  • 支撑相脚（$S_i\approx 1$）→ $M_i\approx 1$，速度 $V_i$ 越小，奖励越高；
  • 腾空相脚（$S_i\approx 0$）→ $M_i\approx 0$，不参与计算。
    → 鼓励支撑脚稳固踩地，不滑动。

动作延迟

在将环境建模为MDP（马尔可夫决策过程）时，本质上忽略了真实环境中的异步特性，如通信延迟、执行延迟和网络推理延迟等关键因素。实际上，环境状态的动态演变不仅由step函数触发。为此，需要通过sim-to-sim方法在MuJoCo环境中进行二次验证。

为提高训练鲁棒性，可采用随机动作延迟技术（域随机化）。具体实现是，构建一个先进先出队列来执行目标位置序列。

我的改进

Point-goal Locomotion

该部分主要借鉴了eth-rsl团队在《Advanced skills by learning locomotion and local navigation end-to-end》中的工作。传统方法通常将导航问题分解为路径规划、路径跟随和运动控制等子任务，这要求机器人具备精确跟踪指令速度的运动控制能力，但在复杂机器人构型和复杂地形环境下往往难以实现。

为此，《Advanced skills》提出采用端到端的策略训练方法来解决整个导航问题：不同于持续跟踪预设路径，机器人只需在规定时间内到达目标位置即可。任务完成度仅在回合结束时进行评估，这使得策略不必追求最快到达目标，而可以自主选择行进路线和步态。这种训练方式拓展了解空间，使机器人能够掌握更复杂的运动行为。

观测修改

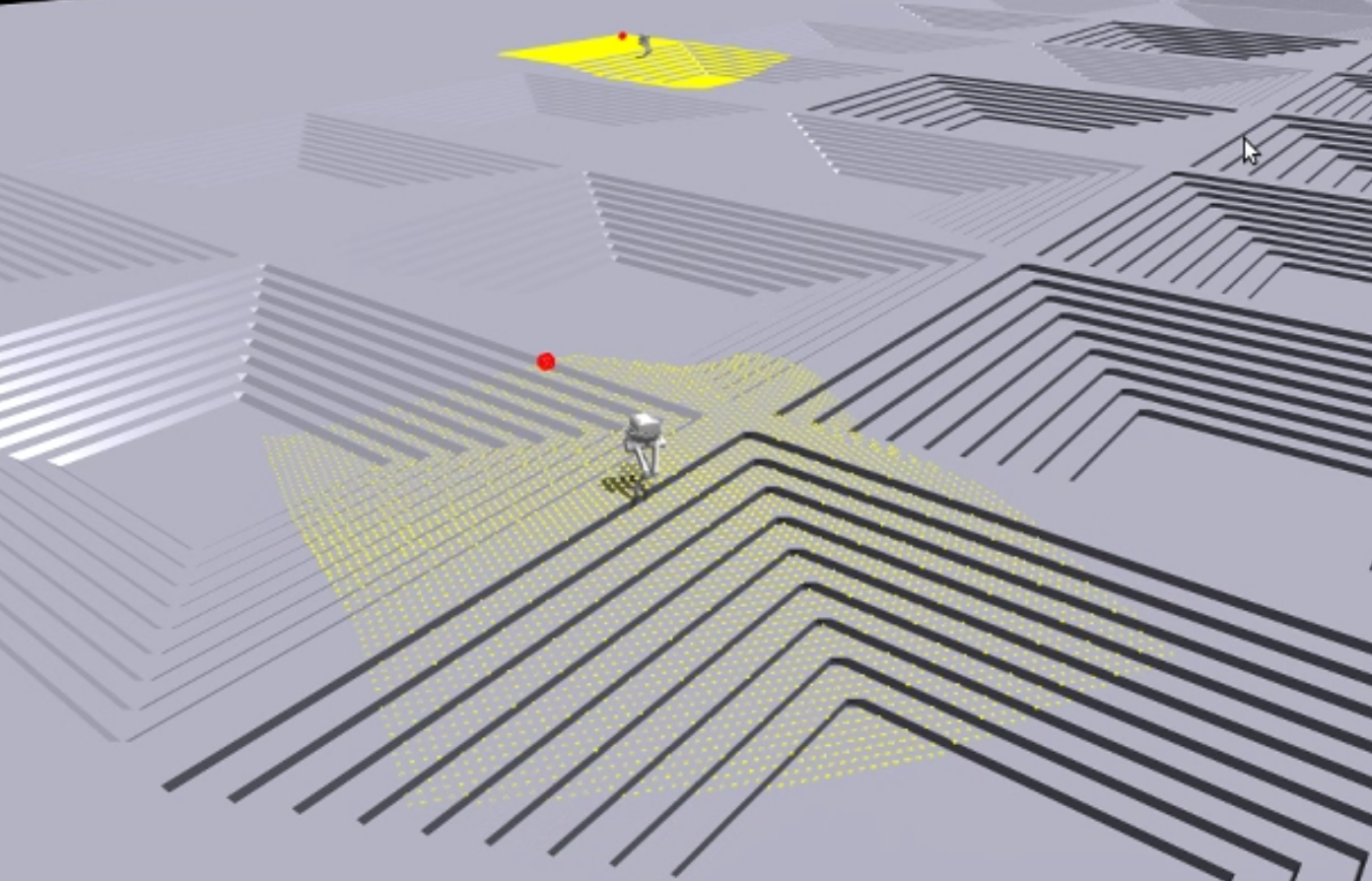

将原本的目标速度、角速度改为一个机器人坐标系下的目标点即可。目标点被随机设定在距离机器人初始位置2到8米之间的范围内。

奖励修改

移除原本的速度跟踪的奖励函数包括_reward_tracking_lin_vel函数以及_reward_tracking_ang_vel函数，增加下面的点跟踪奖励函数。

i. 导航任务奖励（ _reward_navigation_task 函数）

$$r_{\text{task}}=\{\begin{array}{ll}\frac{1}{T_r}\cdot \frac{1}{1+\Vert x_b-x_b^{\ast }{\Vert }^2},& t>T-T_r\\ 0,& \text{otherwise}\end{array}$$

$x_b$ 表示当前机身位置（$x,y$），$x_b^{\ast }$ 表示目标位置，$T$ 为最大回合时长，$T_r$ 为奖励时间窗长度，$t$ 为当前回合已运行时间。该奖励在末尾 $T_r$ 时间窗内生效，值随与目标的距离减小而增大，最大可达 $1/T_r$。为了让策略学会在到达目标后稳定停住，而不是“最后一跳”冲过去，$T_r$ 需要设置得足够长。

ii. 导航辅助奖励（ _reward_navigation_bias 函数）

$$r_{\text{bias}}=\frac{{\dot{x}}_b\cdot (x_b^{\ast }-x_b)}{\Vert {\dot{x}}_b\Vert \Vert x_b^{\ast }-x_b\Vert }$$

${\dot{x}}_b$ 表示当前机身线速度，$x_b^{\ast }-x_b$ 表示指向目标的向量。该奖励通过计算速度方向与目标方向的余弦相似度来引导策略，仅在速度与目标方向的范数均大于阈值时计算，以避免除零问题。

实际实现仅考虑机器人沿x轴正方向的速度，使其掌握面向目标点前进的运动模式。

当 mean(r_task) 达到 bias_removal_threshold * max_task_reward（论文默认 50%）时，该奖励会被移除，从而在训练早期引导机器人朝目标方向探索，达到一定主任务表现后不再束缚最终策略。

iii. 停滞惩罚（ _reward_stalling_penalty函数）

$$r_{\text{stall}}=\{\begin{array}{ll}-1,& \Vert {\dot{x}}_b\Vert <0.1\text{m/s}\text{and}\Vert x_b-x_b^{\ast }\Vert >0.5\text{m}\\ 0,& \text{otherwise}\end{array}$$

该逻辑会检查机器人速度是否小于 0.1 m/s 且离目标距离大于 0.5 m，若满足条件则给予 -1 惩罚。这样可以防止策略利用 PPO 的折扣因子在远离目标时长时间停滞，将负惩罚推迟到回合末，从而抑制“最后一刻冲刺”的行为。

预训练地形编码器

我们整合了Local planner与Locomotion policy，相比单一Locomotion policy需要更全面的高程信息支持。为此，我将原框架9×13分辨率（0.1m网格）扩展为64×64网格，覆盖6.4m×6.4m的局部地形范围，显著提升了导航规划能力。

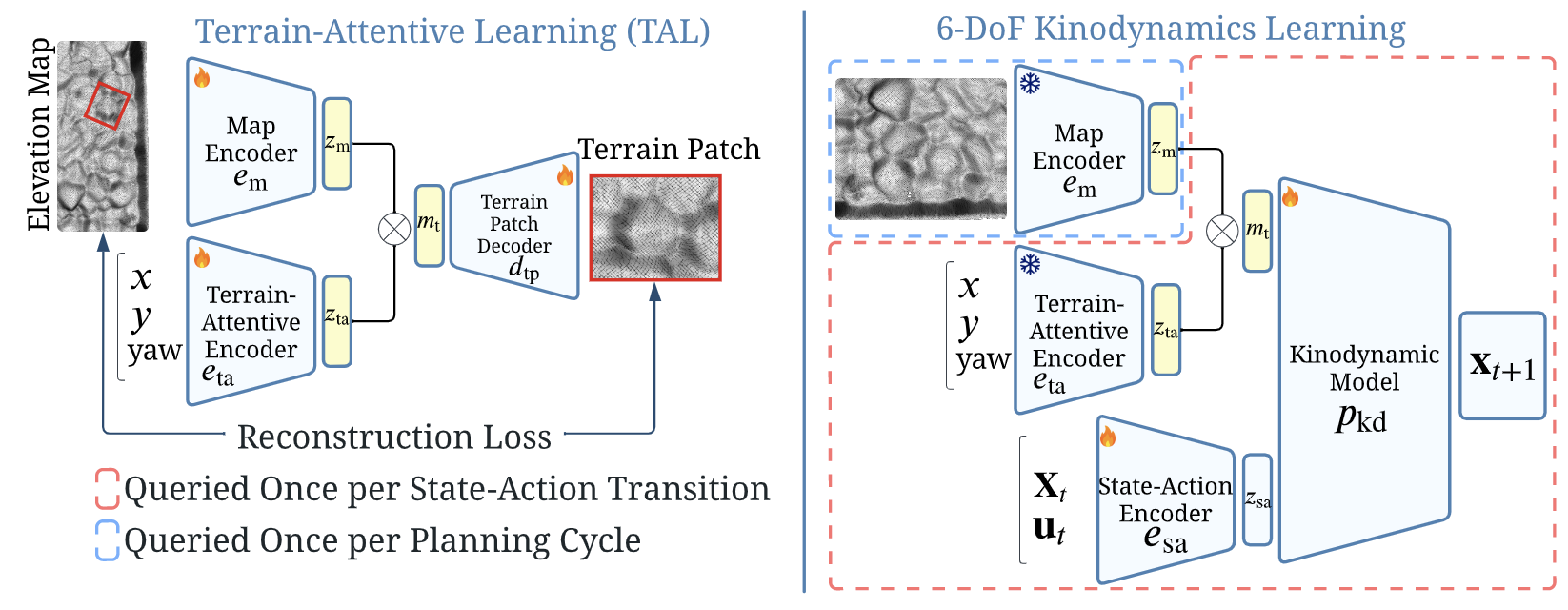

为高效处理这些高程数据，我参考了《Terrain-attentive learning for efficient 6-DoF kinodynamic modeling on vertically challenging terrain》论文中提出的TAL方法，采用基于Sliced Wasserstein AutoEncoder的核心模型，通过自监督学习预先训练地形特征编码器。

Sliced Wasserstein AutoEncoder

SWAE 属于一种改进的变分自编码器（VAE）结构，其核心思想是：
通过编码器将输入映射到潜在空间，再用解码器重构，同时用 切片 Wasserstein 距离（SWD）来约束潜在分布接近先验分布。

i. 编码过程

• 输入为二维图像数据
• 通过多层卷积运算提取特征，并逐步降低空间分辨率、增加通道数
• 将最终的高维特征展平成向量
• 用线性映射得到潜在表示向量 $z\in {\mathbb{R}}^d$

ii. 解码过程

• 将潜在向量 $z$ 通过线性映射还原为卷积特征图的形状
• 通过多层反卷积逐步上采样，恢复空间分辨率
• 输出层使用双曲正切函数，将像素值约束在 [-1, 1] 区间

iii. 切片 Wasserstein 距离（SWD）正则化

• 目标：使潜在分布 $q(z)$ 接近先验分布 $p(z)$（通常是标准正态分布）
• 方法：
  1. 在潜在空间随机采样多个方向向量 {uk}k=1K\{u_k\}_{k=1}^K{uk​}k=1K​，并归一化
  2. 将样本投影到这些方向：
     $${\pi }_k(z)=z\cdot u_k$$
  3. 对投影结果排序，并与先验分布投影结果一一对应
  4. 计算排序后两组投影的 p-范数距离
  5. 对所有方向的距离取平均，得到 SWD 值：
     $$\text{SWD}=\frac{1}{K}\sum _{k=1}^K\Vert \text{sort}({\pi }_k(z))-\text{sort}({\pi }_k(z^{\prime })){\Vert }_p$$
     其中 $z^{\prime }\sim p(z)$

iv. 损失函数
$$\mathcal{L}={\mathcal{L}}_{\text{重构误差}}+{\lambda }_{\text{SWD}}\cdot \text{SWD}$$
其中重构误差可以是 $L_1$ 或 $L_2$ 范数。

模型训练与结果

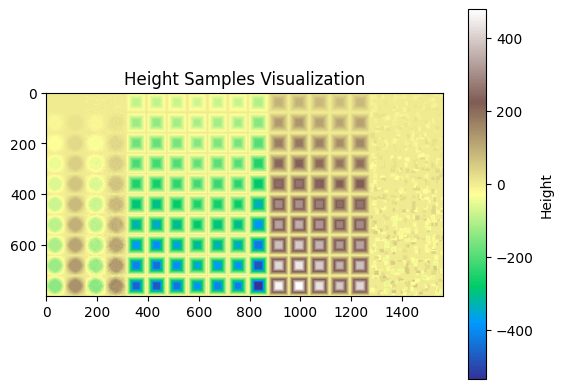

如图所示，保存框架中地形课程的全部地形数据，基于原框架中_get_heights和_init_height_points函数的高程点采样逻辑构建训练数据集。

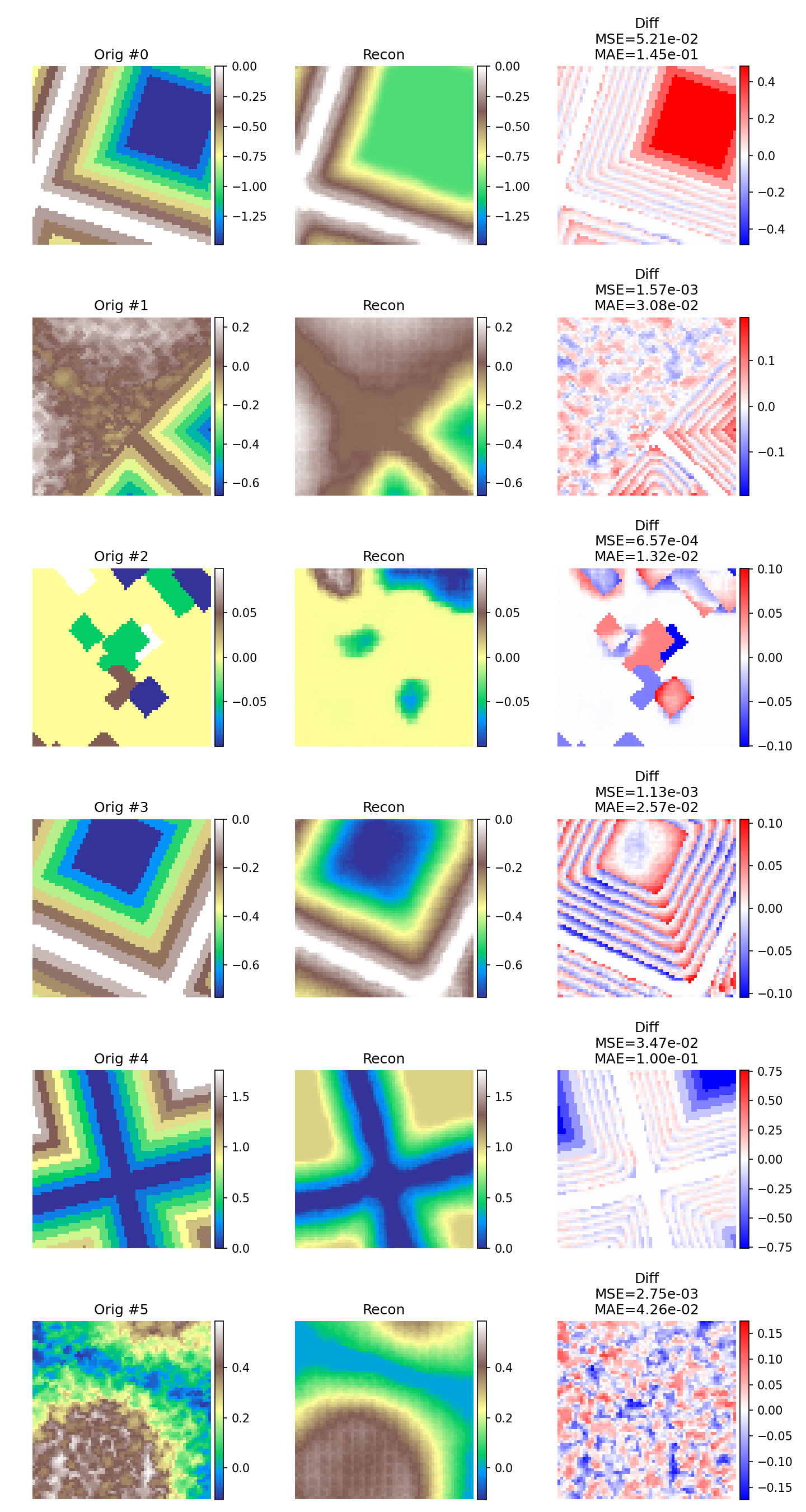

如图所示，模型在重构中能够较好地捕捉大尺度结构，尤其是高程分布和主要形状，但在细节还原上表现不足，高频纹理和锐利边缘往往被平滑化，这是卷积自编码器常见的问题。SWD 正则化在一定程度上促使潜在空间分布更加光滑，从而提升整体结构一致性，但也可能牺牲部分精细还原能力。对于噪声较多的样本（如 #1、#5），模型更倾向于生成较为“干净”的版本，而非精确还原原始纹理。
