[4.2-2] NCCL新版本的register如何实现的？

news 2025/8/12 8:09:46

文章目录

    • 1->2->3
    • 1. ncclRegisterP2pIpcBuffer
    • 2. ncclIpcLocalRegisterBuffer(..., 1, 0,...)
    • 3. ipcRegisterBuffer(..., regRecord,..., isLegacyIpc)
    • 4. p2pProxyRegister()

1->2->3

1. ncclRegisterP2pIpcBuffer

在enqueue.cc内的调用是：

NCCLCHECK(ncclRegisterP2pIpcBuffer(comm, addrs[dir], bytes[dir], peerRank, &regFlag, &regAddr, &plan->cleanupQueue));

会走到sendrecv_reg.cc，这里的 ncclRegisterP2pIpcBuffer 实现：

  • ncclParamLocalRegister()环境变量开启的话就会走到ncclIpcLocalRegisterBuffer，这里的NCCL_IPC_SENDRECV是0，最重要的就是这里的regAddr。返回出来的 regAddr 地址是对端的地址加上偏移peerRmtAddrs + offset；
  • ncclIpcGraphRegisterBuffer类似
ncclResult_t ncclRegisterP2pIpcBuffer(struct ncclComm* comm,           // NCCL 通信器，包含所有通信上下文信息void* userbuff,                  // 用户要注册的 buffer 地址（本地 buffer）size_t size,                     // buffer 的大小（字节数）int peerRank,                    // 对端 rank ID（要与哪个 rank 进行 P2P 通信）int* regFlag,                    // 输出参数：注册是否成功的标志（0=失败，1=成功）void** regAddr,                  // 输出参数：注册后获得的远程地址（对端 buffer 地址）struct ncclIntruQueue<struct ncclCommCallback, &ncclCommCallback::next>* cleanupQueue  // 清理队列，用于管理资源释放
) {ncclResult_t ret = ncclSuccess;uintptr_t offset = 0;uintptr_t* peerRmtAddrs = NULL;*regFlag = 0;if (comm->planner.persistent && ncclParamGraphRegister()) {ncclIpcGraphRegisterBuffer(comm, userbuff, size, &peerRank, 1, NCCL_IPC_SENDRECV, regFlag, &offset, &peerRmtAddrs, reinterpret_cast<void*>(cleanupQueue), NULL);}if (*regFlag == 0 && ncclParamLocalRegister()) {ncclIpcLocalRegisterBuffer(comm, userbuff, size, &peerRank, 1, NCCL_IPC_SENDRECV, regFlag, &offset, &peerRmtAddrs);}if (*regFlag)*regAddr = (void*)((uintptr_t)peerRmtAddrs + offset);return ret;
}

2. ncclIpcLocalRegisterBuffer(…, 1, 0,…)

在调用真正的 ipcRegisterBuffer 之前，多创建了一个 ncclReg 结构的 regRecord 去:

  1. 查找是否已经注册( ncclRegFind(comm, userbuff, buffSize, &regRecord) )
  2. 注册过的地址是否有效( ncclRegLocalIsValid(regRecord, &isValid) )

ncclResult_t ncclIpcLocalRegisterBuffer(ncclComm* comm,                    // NCCL 通信器const void* userbuff,              // 用户要注册的 buffer 地址size_t buffSize,                   // buffer 大小int* peerRanks,                    // 对端 rank 数组int nPeers,                        // 对端数量 这里上面丢下来的是1ncclIpcRegType type,               // 注册类型 (NCCL_IPC_SENDRECV=0)int* regBufFlag,                   // 输出：注册成功标志uintptr_t* offsetOut,              // 输出：buffer 在注册内存中的偏移uintptr_t** peerRmtAddrsOut        // 输出：对端远程地址数组
) {ncclResult_t ret = ncclSuccess;struct ncclReg *regRecord = NULL;bool isValid = false;*regBufFlag = 0;*offsetOut = 0;*peerRmtAddrsOut = NULL;if (comm && userbuff && buffSize > 0 && nPeers > 0) {NCCLCHECKGOTO(ncclRegFind(comm, userbuff, buffSize, &regRecord), ret, fail);NCCLCHECKGOTO(ncclRegLocalIsValid(regRecord, &isValid), ret, fail);if (isValid)NCCLCHECKGOTO(ipcRegisterBuffer(comm, userbuff, buffSize, peerRanks, nPeers, type, regRecord, regBufFlag, offsetOut, peerRmtAddrsOut, NULL), ret, fail);}exit:return ret;
fail:*regBufFlag = 0;*offsetOut = 0;*peerRmtAddrsOut = NULL;goto exit;
}

3. ipcRegisterBuffer(…, regRecord,…, isLegacyIpc)

跨process P2P通信内存映射的实现，本地进程可以直接access对端进程的内存。

  1. 首先则立初始化了局部变量 还有要返回的变量
static ncclResult_t ipcRegisterBuffer(ncclComm* comm, const void* userbuff, size_t buffSize, int* peerRanks, int nPeers, ncclIpcRegType type, struct ncclReg* regRecord, int* regBufFlag, uintptr_t* offsetOut, uintptr_t** peerRmtAddrsOut, bool* isLegacyIpc) {// 初始化局部变量ncclResult_t ret = ncclSuccess;struct ncclIpcRegInfo* newInfo = NULL;      // 新的 IPC 注册信息uintptr_t* peerRmtAddrs = NULL;             // 对端远程地址数组int legacyIpcCap = 0;                       // Legacy IPC 能力标志size_t baseSize = 0;                        // 基地址大小void* baseAddr = NULL;                      // 基地址bool needUpdate = false;                    // 是否需要更新设备端地址数组// 初始化所有输出参数为默认值*regBufFlag = 0;*offsetOut = 0;*peerRmtAddrsOut = NULL;if (isLegacyIpc) *isLegacyIpc = false;
  1. 主注册loop，这里会遍历所有对端。主要是global rank号转换成local rank号
if (regRecord) {int peerLocalRank = -1;for (int p = 0; p < nPeers; p++) {int peerRank = peerRanks[p];                           // 全局的对端rankpeerLocalRank = comm->rankToLocalRank[peerRank];       // 转换为本地rank
  1. 检查是否在regRecord内注册过了，如果注册过的话，直接去复用
if (regRecord->ipcInfos[peerLocalRank]) {// We already have IPC info for peerLocalRank, no need to register it, we can reuse it*regBufFlag = 1;if (isLegacyIpc) *isLegacyIpc = regRecord->ipcInfos[peerLocalRank]->impInfo.legacyIpcCap;INFO(NCCL_REG, "rank %d - IPC reuse buffer %p size %ld (baseAddr %p size %ld) to peer %d regAddr %p", comm->rank, userbuff, buffSize, (void*)regRecord->addr, regRecord->pages * comm->regCache.pageSize, peerRank, regRecord->ipcInfos[peerLocalRank]->impInfo.rmtRegAddr);
}
  1. 没注册的话就开始注册，这一步大致包括获取buff信息->建立proxy连接->创建IPC Handle：
// Register buffer with peerLocalRankstruct ncclProxyConnector* proxyConn = NULL;struct p2pIpcExpInfo ipcInfo;if (baseAddr == NULL) {CUCHECKGOTO(cuMemGetAddressRange((CUdeviceptr*)&baseAddr, &baseSize, (CUdeviceptr)userbuff), ret, fail);CUCHECKGOTO(cuPointerGetAttribute((void*)&legacyIpcCap, CU_POINTER_ATTRIBUTE_IS_LEGACY_CUDA_IPC_CAPABLE, (CUdeviceptr)baseAddr), ret, fail);}if (comm->gproxyConn[peerRank].initialized == false)NCCLCHECKGOTO(ncclProxyConnect(comm, TRANSPORT_P2P, 1, peerRank, &comm->gproxyConn[peerRank]), ret, fail);proxyConn = &comm->gproxyConn[peerRank];// Get the mem handle for that buffer. It may have been allocated through cudaMalloc in which case we'll// get the CUDA legacy mem handle, or through cuMem*.if (ncclCuMemEnable()) {CUmemGenericAllocationHandle handle;if (CUPFN(cuMemRetainAllocationHandle(&handle, baseAddr)) != CUDA_SUCCESS) {// if cuMem* export fails, retry legacy exportif (comm->directMode || !ncclParamLegacyCudaRegister()) goto fail;CUDACHECKGOTO(cudaIpcGetMemHandle(&ipcInfo.ipcDesc.devIpc, baseAddr), ret, fail);ipcInfo.legacyIpcCap = true;if (isLegacyIpc) *isLegacyIpc = true;} else {ipcInfo.legacyIpcCap = false;if (isLegacyIpc) *isLegacyIpc = false;// cuMem* export to file descriptor or fabric handleif (proxyConn->sameProcess) {memcpy(&ipcInfo.ipcDesc.memHandle, &handle, sizeof(CUmemGenericAllocationHandle));} else {if (ncclCuMemHandleType == CU_MEM_HANDLE_TYPE_POSIX_FILE_DESCRIPTOR) {// **** 这里是最最最最最最重要的部分********int expFd = -1;// 这里的cuMem的handle导出成文件描述符expFdCUCHECKGOTO(cuMemExportToShareableHandle(&expFd, handle, ncclCuMemHandleType, 0), ret, fail);// 发送expFd到对端的进程，调用UDSNCCLCHECKGOTO(ncclProxyClientQueryFdBlocking(comm, proxyConn, expFd, &ipcInfo.impFd), ret, fail);SYSCHECKGOTO(close(expFd), "close", ret, fail);} else {// Allow this to silently fail for cases where the user buff cannot be registeredif (CUPFN(cuMemExportToShareableHandle(&ipcInfo.ipcDesc.cuDesc.handle, handle, ncclCuMemHandleType, 0)) != CUDA_SUCCESS) {CUCHECKGOTO(cuMemRelease(handle), ret, fail);goto fail;}}}CUCHECKGOTO(cuMemRelease(handle), ret, fail);}} else if (legacyIpcCap) {// legacy exportif (comm->directMode || !ncclParamLegacyCudaRegister()) goto fail;CUDACHECKGOTO(cudaIpcGetMemHandle(&ipcInfo.ipcDesc.devIpc, baseAddr), ret, fail);ipcInfo.legacyIpcCap = true;if (isLegacyIpc) *isLegacyIpc = true;} else {// nothing works, just returngoto fail;}
  • ncclProxyConnect(comm, TRANSPORT_P2P, 1, peerRank, &comm->gproxyConn[peerRank]), ret, fail);
  • ncclProxyCallBlocking(comm, proxyConn, ncclProxyMsgRegister, &ipcInfo, sizeof(p2pIpcExpInfo), &rmtRegAddr, sizeof(void*)), ret, fail);
    两次触发proxy，都会对应的去走 p2pTransport 内的 p2pSendProxyConnect ，p2pProxyRegister，还有 p2pProxyDeRegister。 这里请跳到后面4章我单独说明了 p2pProxyRegister。
flowchart TDA[获取 buff 信息] --> B[ncclProxyConnect] --> C[创建 IPC Handle]C --> D{cuMem Enable?}D -- 否 --> E{允许 legacy?}E -- 否 --> Z[失败：直接返回 fail]E -- 是 --> F[使用 cudaIpcGetMemHandle 获取 legacy IPC]F --> G[设置 legacyIpcCap = true]D -- 是 --> H[cuMemRetainAllocationHandle 成功?]H -- 否 --> I{允许 legacy?}I -- 否 --> ZI -- 是 --> FH -- 是 --> J{是否是 sameProcess?}J -- 是 --> K[直接 memcpy handle]J -- 否 --> L{Handle 类型？}L -- POSIX_FD --> M[导出到 fd → proxyClientQueryFd → close fd]L -- 其他类型 --> N[cuMemExportToShareableHandle → 检查 → 释放 handle]M --> O[释放 handle]N --> OK --> OO --> P[设置 legacyIpcCap = false]
  1. 向对端注册并获取远程地址
    在第4步中一开始就在向 p2pIpcExpInfo 结构的 ipcInfo 中填写接下来注册需要的信息。然后 ncclProxyConnector 结构的proxyConn内有连接的信息。这两者包含了注册所需要的所有信息，通过具体p2p传输层的proxy向对端注册，并拿到对端proxy返回的注册地址 rmtRegAddr ：
void* rmtRegAddr = NULL;ipcInfo.size = baseSize;// offset是用户注册的内存区域在完整内存块中的偏移，给后面保存主测信息用ipcInfo.offset = regRecord->addr - (uintptr_t)baseAddr;// Now ipcInfo contains all necessary registration info. Start to register buffer on proxy side// and get the remote register address back.if (proxyConn) {INFO(NCCL_REG, "rank %d - IPC registering buffer %p size %ld (baseAddr %p size %ld) to peer %d", comm->rank, userbuff, buffSize, (void*)regRecord->addr, ipcInfo.size, peerRank);NCCLCHECKGOTO(ncclProxyCallBlocking(comm, proxyConn, ncclProxyMsgRegister, &ipcInfo, sizeof(p2pIpcExpInfo), &rmtRegAddr, sizeof(void*)), ret, fail);}
  1. 保存注册信息
if (rmtRegAddr) {NCCLCHECKGOTO(ncclCalloc(&newInfo, 1), ret, fail);// 更新注册记录状态regRecord->state |= IPC_REG_COMPLETE;// 填充注册信息newInfo->peerRank = peerRank;newInfo->baseAddr = baseAddr;newInfo->impInfo.rmtRegAddr = rmtRegAddr;        // 远程地址！newInfo->impInfo.offset = ipcInfo.offset;newInfo->impInfo.legacyIpcCap = ipcInfo.legacyIpcCap;newInfo->ipcProxyconn = proxyConn;// 保存到 regRecordregRecord->ipcInfos[peerLocalRank] = newInfo;// 初始化主机端地址数组if (regRecord->regIpcAddrs.hostPeerRmtAddrs == NULL) {NCCLCHECKGOTO(ncclCalloc(&regRecord->regIpcAddrs.hostPeerRmtAddrs, comm->localRanks), ret, fail);}regRecord->regIpcAddrs.hostPeerRmtAddrs[peerLocalRank] = (uintptr_t)rmtRegAddr;needUpdate = true;*regBufFlag = 1;  // 标记注册成功
}
  1. 返回peer对的地址
  • p2p走的else分支，直接把对端的地址写到peerRmtAddrsOut指针内，由 ipcRegisterBuffer 返回给调用方
  • cc则会维护所有对端地址数组
if (*regBufFlag) {if (type == NCCL_IPC_COLLECTIVE) {if (regRecord->regIpcAddrs.devPeerRmtAddrs == NULL || needUpdate) {// 获取 CUDA 流cudaStream_t hostStream, deviceStream;NCCLCHECKGOTO(ncclStrongStreamAcquire(ncclCudaGraphNone(), &comm->sharedRes->hostStream, false, &hostStream), ret, fail);NCCLCHECKGOTO(ncclStrongStreamAcquire(ncclCudaGraphNone(), &comm->sharedRes->deviceStream, false, &deviceStream), ret, fail);// 分配设备端地址数组if (regRecord->regIpcAddrs.devPeerRmtAddrs == NULL)NCCLCHECKGOTO(ncclCudaCallocAsync(&regRecord->regIpcAddrs.devPeerRmtAddrs, comm->localRanks, hostStream), ret, fail);// 将主机端地址数组复制到设备端if (needUpdate)NCCLCHECKGOTO(ncclCudaMemcpyAsync(regRecord->regIpcAddrs.devPeerRmtAddrs, regRecord->regIpcAddrs.hostPeerRmtAddrs, comm->localRanks, hostStream), ret, fail);// 同步流NCCLCHECKGOTO(ncclStreamWaitStream(deviceStream, hostStream, comm->sharedRes->scratchEvent), ret, fail);NCCLCHECKGOTO(ncclStrongStreamRelease(ncclCudaGraphNone(), &comm->sharedRes->hostStream, false), ret, fail);NCCLCHECKGOTO(ncclStrongStreamRelease(ncclCudaGraphNone(), &comm->sharedRes->deviceStream, false), ret, fail);}peerRmtAddrs = regRecord->regIpcAddrs.devPeerRmtAddrs;} else {assert(nPeers == 1);// p2p always returns remote addr here since remote buffer addr is passed in ncclDevWorkP2p structpeerRmtAddrs = (uintptr_t*)regRecord->regIpcAddrs.hostPeerRmtAddrs[peerLocalRank];}*offsetOut = (uintptr_t)userbuff - regRecord->addr;*peerRmtAddrsOut = peerRmtAddrs;}

4. p2pProxyRegister()

ipcRegisterBuffer 触发proxy注册前是传递了：proxyConn和ipcInfo到ncclProxyMsgRegister内。

NCCLCHECKGOTO(ncclProxyCallBlocking(comm, proxyConn, ncclProxyMsgRegister, &ipcInfo, sizeof(p2pIpcExpInfo), &rmtRegAddr, sizeof(void*)), ret, fail);

具体来看：p2pProxyRegister实现：

  1. 首先就是void* reqBuff指针指向的地址，也就是上面传下来的ipcInfo。变为ipcExpInfo后从里面取需要的信息。也就是之前 ipcRegisterBuffer 计算得到的size，offset，用cuda ipc/cuMem，和ipc描述符（ipcDesc）。
static ncclResult_t p2pProxyRegister(struct ncclProxyConnection* connection,    // proxy 连接信息struct ncclProxyState* proxyState,        // proxy 状态void* reqBuff,                            // 请求缓冲区 (p2pIpcExpInfo)int reqSize,                              // 请求大小void* respBuff,                           // 响应缓冲区 (void* regAddr)int respSize,                             // 响应大小int* done                                 // 完成标志
) {struct p2pIpcExpInfo* ipcExpInfo = (struct p2pIpcExpInfo*)reqBuff;void* regAddr = NULL;ncclResult_t ret = ncclSuccess;bool mapped = false;bool imported = false;CUmemGenericAllocationHandle handle;assert(sizeof(struct p2pIpcExpInfo) == reqSize);   // 确认请求大小assert(sizeof(void*) == respSize);                 // 确认响应大小
}
  1. 如果走传统cuda ipc那么就是走:
if (ipcExpInfo->legacyIpcCap) {// legacy importCUDACHECKGOTO(cudaIpcOpenMemHandle(&regAddr, ipcExpInfo->ipcDesc.devIpc, cudaIpcMemLazyEnablePeerAccess), ret, fail);regAddr = (void*)((uintptr_t)regAddr + ipcExpInfo->offset);} else {

但是大部分都是cuMem，ipcExpInfo->legacyIpcCap是false的。所以会走cuMem的ipc：
这里的P2pProxyRegister运行于对端的Proxy进程，完成 cuMemImportFromShareableHandle + cuMemMap ，在对端jin

} else {// cuMem importif (connection->sameProcess) {// 同进程直接复制handlememcpy(&handle, &ipcExpInfo->ipcDesc.memHandle, sizeof(CUmemGenericAllocationHandle));} else {// 跨进程：需要导入句柄if (ncclCuMemHandleType == CU_MEM_HANDLE_TYPE_POSIX_FILE_DESCRIPTOR) {// 文件描述符方式CUCHECKGOTO(cuMemImportFromShareableHandle(&handle, (void*)(uintptr_t)ipcExpInfo->impFd, ncclCuMemHandleType), ret, fail);SYSCHECKGOTO(close(ipcExpInfo->impFd), "close", ret, fail);} else {// Fabric Handle 方式CUCHECKGOTO(cuMemImportFromShareableHandle(&handle, (void*)&ipcExpInfo->ipcDesc.cuDesc, ncclCuMemHandleType), ret, fail);}}imported = true;// 接着就会去cuMem内存映射// 预留虚拟地址空间CUCHECKGOTO(cuMemAddressReserve((CUdeviceptr*)&regAddr, ipcExpInfo->size, /* alignment */ 0, /* addr */ 0, /* flags */ 0), ret, fail);// 将物理内存映射到虚拟地址CUCHECKGOTO(cuMemMap((CUdeviceptr)regAddr, ipcExpInfo->size, /* offset */ 0, handle, /* flags */ 0), ret, fail);mapped = true;// 设置访问权限CUmemAccessDesc accessDesc = {};accessDesc.location.type = CU_MEM_LOCATION_TYPE_DEVICE;accessDesc.location.id = proxyState->cudaDev;                // 本地 GPU IDaccessDesc.flags = CU_MEM_ACCESS_FLAGS_PROT_READWRITE;       // 读写权限CUCHECKGOTO(cuMemSetAccess((CUdeviceptr)regAddr, ipcExpInfo->size, &accessDesc, 1), ret, fail);// 加上偏移量，指向实际的用户 bufferregAddr = (void*)((uintptr_t)regAddr + ipcExpInfo->offset);
}
  1. 返回结果
    这里respBuff是proxy返回的参数，调用者 ipcRegisterBuffer 内的rmtRegAddr会拿到respBuff。
exit:memcpy(respBuff, (void*)&regAddr, sizeof(void*));  // 将 regAddr 复制到响应缓冲区*done = 1;                                          // 标记操作完成return ret;
## 5. summary
handle是**物理内存的标识符**，在 CUDA 统一内存管理中，物理内存和虚拟地址是分离的。
* **File Descriptor(FD)**：利用 Linux 内核的文件描述符机制，可以跨进程传递
* **Fabric Handle(FH)**：NVIDIA 的网络互连技术，支持跨节点的内存共享
```cpp
// rank1 进程导出 FD
int expFd;
cuMemExportToShareableHandle(&expFd, handle, CU_MEM_HANDLE_TYPE_POSIX_FILE_DESCRIPTOR, 0);// 通过 Unix Domain Socket 发送到 rank2
ncclProxyClientQueryFdBlocking(comm, proxyConn, expFd, &impFd);// rank2 进程接收 FD 并导入
cuMemImportFromShareableHandle(&newHandle, &impFd, CU_MEM_HANDLE_TYPE_POSIX_FILE_DESCRIPTOR);

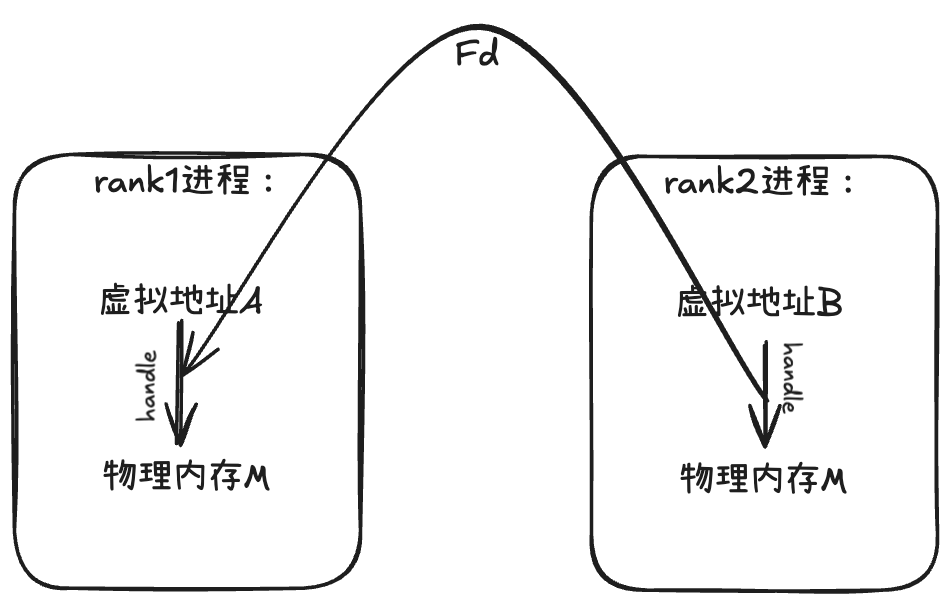

![[sendrecv_reg 2025-08-05 17.02.47.excalidraw|100%]]
这个过程就是:

  1. rank1 的物理内存通过 handle 被 rank2 进程导入
  2. rank2 在自己的虚拟地址空间B中创建映射 [regAddr]
  3. [rmtRegAddr] 就是 rank2 进程中指向 rank1 内存的虚拟地址A
  4. rank1 告诉rank2："要访问我的内存，请使用 rank2 进程中的地址 [rmtRegAdd]
