闸机控制系统从设计到实现全解析:第 5 篇：RabbitMQ 消息队列与闸机通信设计

news 2025/8/12 7:50:44

第 5 篇：RabbitMQ 消息队列与闸机通信设计

RabbitMQ 是一款开源的消息队列中间件（Message Queue，MQ），基于 Erlang 语言开发，遵循 AMQP（Advanced Message Queuing Protocol，高级消息队列协议） 标准，主要用于在分布式系统中实现消息的可靠传递，核心价值是解耦系统组件、削峰填谷、异步通信等。

RabbitMQ

一、核心定位：为什么需要 RabbitMQ？

RabbitMQ 作为“中间件”，通过存储转发消息的方式，让发送方（生产者）和接收方（消费者）“解耦”：生产者只需要把消息发给 RabbitMQ，不必关心谁来接收；消费者从 RabbitMQ 取消息，不必关心谁发来的。双方通过消息间接通信，提高系统灵活性和稳定性。

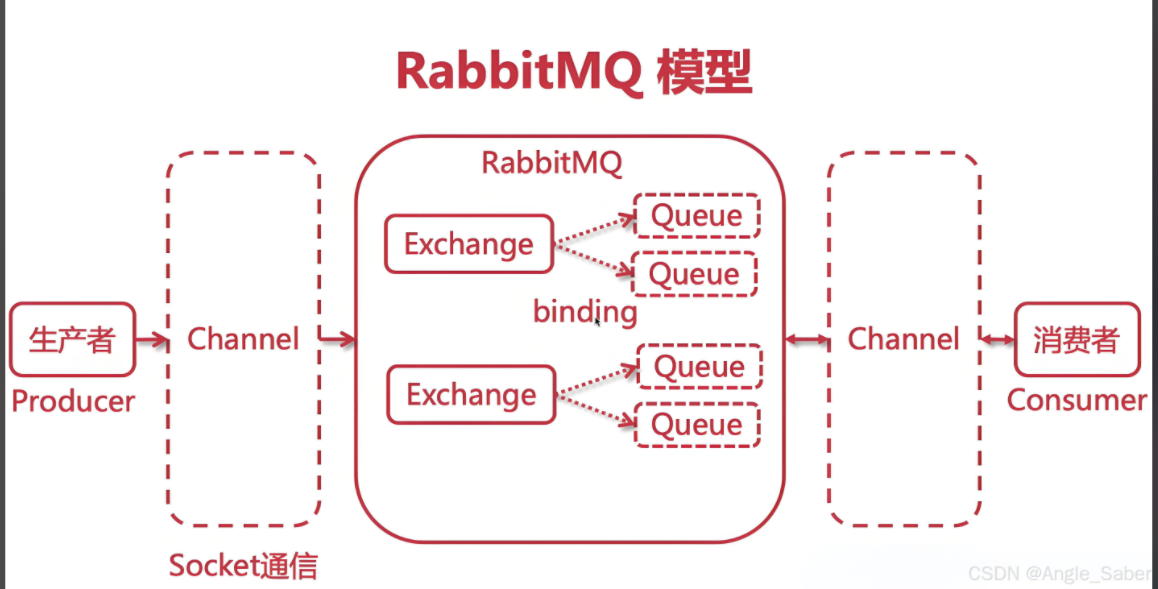

二、核心概念与架构

RabbitMQ 的工作流程基于“生产者-交换机-队列-消费者”的链路，核心组件包括：

生产者（Producer）：发送消息的应用（如订单系统生成“新订单”消息）。
交换机（Exchange）：接收生产者的消息，根据“路由规则”将消息转发到对应的队列。交换机是 RabbitMQ 灵活路由的核心，有 4 种类型：
- 直连交换机（Direct Exchange）：消息的“路由键”（Routing Key）必须与队列绑定的“绑定键”完全匹配才转发（如“order.pay”只能匹配“order.pay”）。
- 主题交换机（Topic Exchange）：支持通配符匹配（* 匹配一个单词，# 匹配多个单词），适合按“主题”分类消息（如“order.*”可匹配“order.pay”“order.cancel”）。
- 扇形交换机（Fanout Exchange）：忽略路由键，将消息广播到所有绑定的队列（适合“一对多”通知，如“系统通知”需要所有模块接收）。
- Headers 交换机：不依赖路由键，根据消息头（Headers）的键值对匹配（较少用）。
队列（Queue）：存储消息的缓冲区，消息最终会进入队列等待消费者取走。队列是“持久化”的（可配置），即使 RabbitMQ 重启，未消费的消息也能保留。
绑定（Binding）：连接交换机和队列的“规则”，包含“绑定键”（Binding Key），用于交换机判断消息该转发到哪个队列。
消费者（Consumer）：从队列中获取并处理消息的应用（如支付系统接收“新订单”消息并处理支付）。

三、工作流程（核心逻辑）

生产者发送消息时，会指定消息的“路由键”（Routing Key）和目标交换机。
交换机根据自身类型和“绑定规则”（绑定键），将消息转发到匹配的队列。
队列存储消息，等待消费者连接并获取。
消费者从队列中取走消息并处理，处理完成后向 RabbitMQ 发送“确认信号（Ack）”，RabbitMQ 收到后删除队列中的该消息（避免重复消费）。

一、引入消息队列的作用

闸机控制涉及设备通信，采用同步调用易受网络波动影响。引入 RabbitMQ 可实现：

系统解耦：闸机控制服务与设备通信模块分离，便于独立扩展。
异步处理：开闸、关闸命令异步发送，不阻塞主线程。
可靠性保障：消息持久化，避免命令丢失。

二、RabbitMQ 核心组件设计

在这里插入图片描述

交换机（Exchange）：

gate.control.exchange：处理闸机控制命令（开闸 / 关闸）。
access.record.exchange：处理通行记录存储。

队列（Queue）：

gate.command.queue：绑定闸机控制交换机，接收命令。
record.save.queue：绑定记录交换机，异步保存通行信息。

消息模型：

// 闸机命令消息public class GateCommand{public string GateCode { get; set; } // 目标闸机编码public int CommandType { get; set; } // 1-开闸/0-关闸public DateTime Timestamp { get; set; } = DateTime.Now;}

三、RabbitMQ 集成实现

安装依赖：

dotnet add package RabbitMQ.Client

封装消息服务：

public class RabbitMQService : IDisposable{private readonly IConnection _connection;private readonly IModel_channel;public RabbitMQService(string connectionString){var factory = new ConnectionFactory { Uri = new Uri(connectionString) };_connection = factory.CreateConnection();_channel = _connection.CreateModel();// 声明交换机和队列_channel.ExchangeDeclare("gate.control.exchange", ExchangeType.Direct, durable: true);_channel.QueueDeclare("gate.command.queue", durable: true, exclusive: false, autoDelete: false);_channel.QueueBind("gate.command.queue", "gate.control.exchange", "gate.command");}// 发送闸机命令public void PublishGateCommand(GateCommand command){var body = Encoding.UTF8.GetBytes(JsonConvert.SerializeObject(command));_channel.BasicPublish(exchange: "gate.control.exchange",routingKey: "gate.command",basicProperties: null,body: body);}// 消费命令（闸机端实现）public void ConsumeGateCommands(Action<GateCommand> handler){var consumer = new EventingBasicConsumer(_channel);consumer.Received += (model, ea) => {var body = ea.Body.ToArray();var command = JsonConvert.DeserializeObject\<GateCommand>(Encoding.UTF8.GetString(body));handler(command);_channel.BasicAck(ea.DeliveryTag, multiple: false);};_channel.BasicConsume(queue: "gate.command.queue", autoAck: false, consumer: consumer);}public void Dispose(){_channel?.Close();\connection?.Close();}}
