旅行者1号无线电工作频段

news 2025/8/11 5:44:00

之前大致介绍了人类太空部署设备的无线电工作频段情况：

人类太空部署设备无线电工作频段-CSDN博客

本着严谨的态度，下面深入详细介绍国际上一些航天器的无线电使用，并指明信息和数据来源。

一、百度百科

来自百度百科：

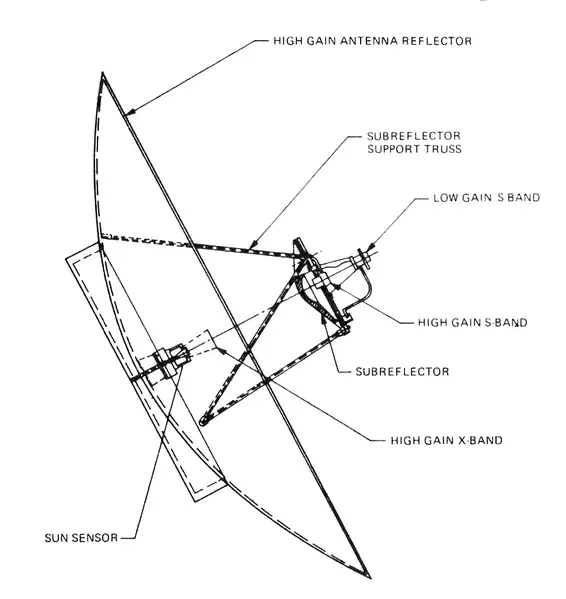

旅行者1号通信是通过高增益天线和低增益天线提供的。高增益天线同时支持X波段和S波段下行链路遥测。旅行者号是第一个使用X波段作为主要遥测链路频率的航天器。数据可以存储起来，以便以后通过使用车载数字磁带记录器传输到地球。

这段话追溯到“the free dictionary”，一个英语、西班牙语、德语及法语等多语言的词汇表网站。

二、The Free Dictionary

网站上有单独一个小节Communication system支撑百度百科的描述：

翻译过来是：

参考文献 [23]：

^Ludwig, Roger; Taylor, Jim (March 2002). "Voyager Telecommunications" (PDF). DESCANSO Design and Performance Summary Series. NASA/JPL. Retrieved September 16, 2013.

三、《Voyager Telecommunications》

可以看出这篇文章是专门讲旅行者号电子通信的，作者来自topolpgiesJet Propulsion Laboratory,

California Institute of Technology，Pasadena, California 加州理工学院喷气推进实验室。

作者说明该研究是在和NASA联系下完成的，所以数据应该是权威的。

这篇文章原文中提到：

翻译是：

深空站（DSS）向旅行者1号传输的上行载波频率为2114.676697 MHz，向旅行者2号传输的上行载波频率为2113.312500 MHz。该载波可能是未调制的，也可能调制有指令（CMD）或测距（RNG）数据，或者同时包含两者。当接收机（RCVR）与上行载波相位锁定时，其电压控制振荡器（VCO）为激励器提供频率参考，以生成与上行载波双向相干的下行载波。

翻译：

旅行者接收并解调来自上行载波的指令信号。该信号由16bps的曼彻斯特编码指令组成，经过双相调制，调制在一个512 Hz的方波子载波频率上。

还有一条特别注解：

翻译是：

对于深空频段的航天器，S波段指的是大约2115 MHz的上行频率和大约2295 MHz的下行频率。X波段指的是大约8415 MHz的下行频率。

S波段和X波段范围如下：

还有一张旅行者1号和旅行者2号下行频率和通信表：

甚至连振荡器的精度都有详细交代：

3.3.6 超稳定振荡器
RFS有一个USO（超稳定振荡器）。USO提供最稳定的频率参考，用于非相干模式下的下行链路。USO具有短期稳定性为±12 × 10⁻¹² MHz，寿命稳定性为±2 × 10⁻⁶ MHz。USO的开关状态通过来自CCS的控制输入进行切换。当USO关闭时，电源开启的S波段激励器中的辅助振荡器被启动，反之亦然。
