stm32项目（25）——基于stm32的植物生长箱环境监测系统

1.实现功能

测  环境温湿度、光照强度、土壤湿度、水箱水位     手机APP显示
温度过低-->打开加热板
湿度过低-->打开水泵
土壤湿度低-->开水泵        --->只要有指标低于阈值时  就蜂鸣器报警
光强弱-->补光
水位低-->抽水

OLED屏幕实时显示各种信息

分手动模式和自动模式----->通过手机APP切换
手动模式下，手机APP控制那些执行器
自动模式下，根据环境变量控制执行器

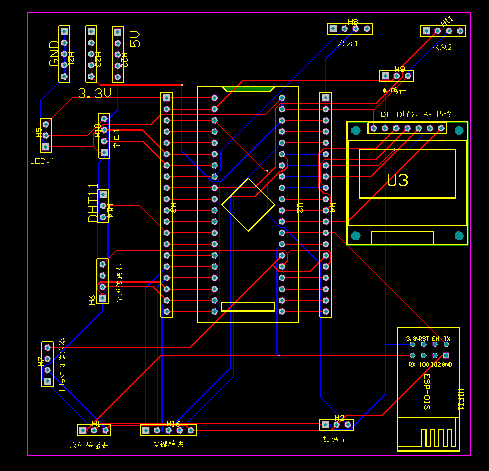

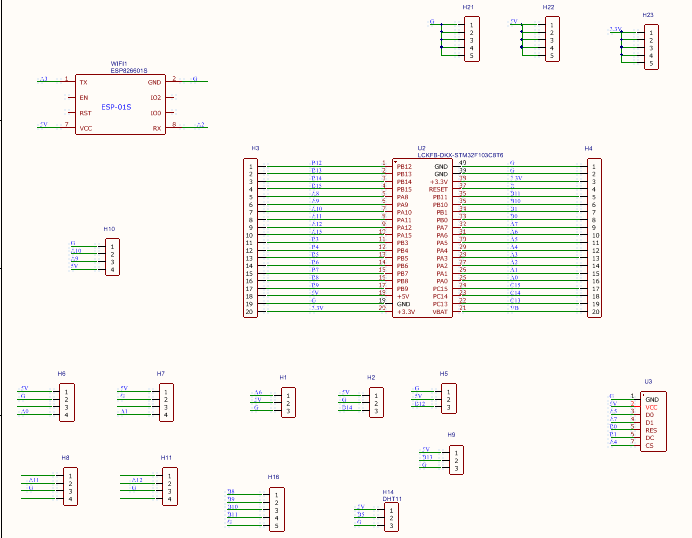

2.原理图

3.演示视频

4.主要模块

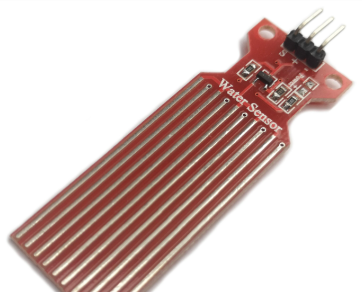

4.1水位传感器

水位传感器用于检测液体高度或存在状态，常见于智能家居、农业灌溉、工业水箱监控等场景。以下是其核心要点：

1. 硬件接口

引脚	功能	连接说明
VCC	电源（3.3V/5V）	接单片机电源
GND	接地	与单片机共地
AO	模拟信号输出	接单片机ADC

---

2. 信号传输与数据处理

• 模拟信号：

  • 输出电压随水位线性变化（如0~5V对应0~100cm）。

  • 单片机ADC读取后需映射为实际水位：

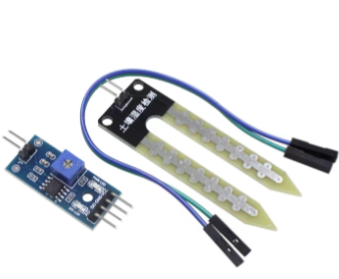

4.2土壤湿度传感器

该传感器有数字输出口、模拟输出口。我们使用的是模拟信号输出口，将测到的电压转为对应的湿度即可。

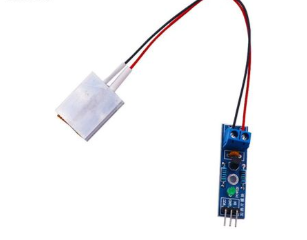

4.3加热片

ST021 加热片模块

该加热片驱动方式简单，只需对其提供低电平即可。

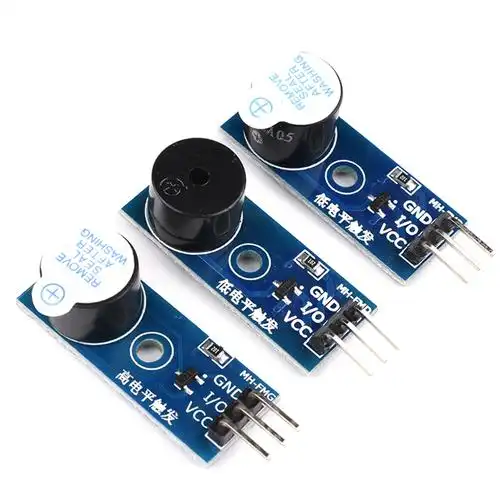

4.4蜂鸣器

我选的蜂鸣器为高电平触发

4.5 OLED

显示屏用的是7针SPI协议的OLED屏幕

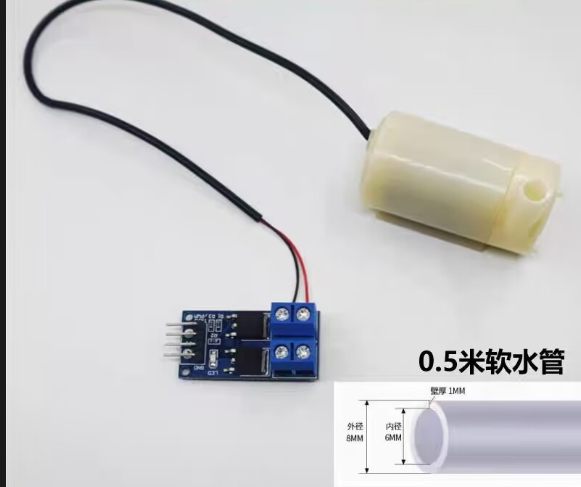

4.6 水泵

直接高电平，即可启动水泵

其它常用模块我其他帖子介绍过，这里就不赘述

5.源文件

压缩包中有：代码、原理图、接线及注意事项讲解视频、机智云APP使用教程视频
