ESP32-menuconfig（4） -- Partition Table

news 2025/8/9 11:10:33

文章目录

CONFIG_PARTITION_TABLE_TYPE
- Single factory app, no OTA (CONFIG_PARTITION_TABLE_SINGLE_APP)
- Single factory app (large), no OTA (CONFIG_PARTITION_TABLE_SINGLE_APP_LARGE)
- Factory app, two OTA definitions (CONFIG_PARTITION_TABLE_TWO_OTA)
- Two large size OTA partitions (CONFIG_PARTITION_TABLE_TWO_OTA_LARGE)
- Custom partition table CSV (CONFIG_PARTITION_TABLE_CUSTOM)
其实在官方文档里，提供的选项更多

PS：（狗头保命，翻译来自AI，因为量大，所以和我项目无关的内容我基本只复制了，没有验证对不对）
在这里插入图片描述

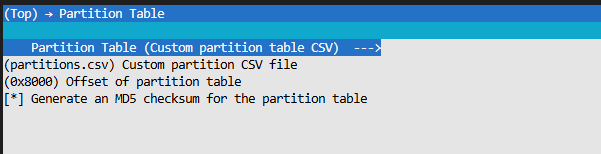

分区表算是最常用的一个功能了，这块AI翻译抽风，而我在这块又踩了不少坑

CONFIG_PARTITION_TABLE_TYPE

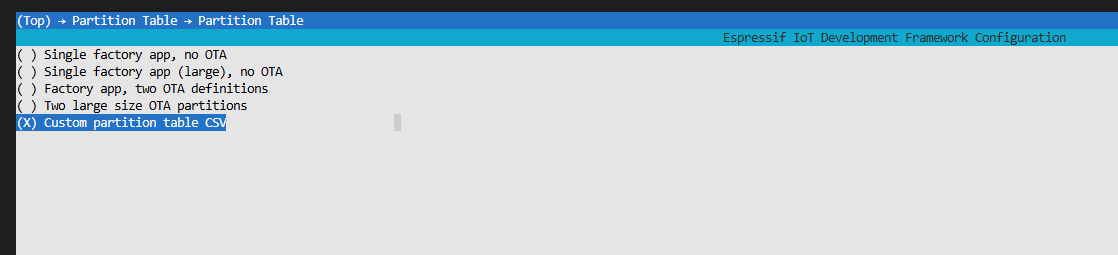

功能：选择分区表类型。
在这里插入图片描述
这里默认提供了五个选项，分别是：

Single factory app, no OTA (CONFIG_PARTITION_TABLE_SINGLE_APP)

这是默认的分区表，设计用于 2MB 或更大容量的闪存，包含一个 1MB 的应用分区。IDF 目录中对应的 CSV 文件为 components/partition_table/partitions_singleapp.csv

此分区表不适用于需要 OTA（空中升级）功能的应用。

Single factory app (large), no OTA (CONFIG_PARTITION_TABLE_SINGLE_APP_LARGE)

这是默认分区表的一个变体，将 1MB 的应用分区大小扩展到 1.5MB，以容纳更多代码。IDF 目录中对应的 CSV 文件为 components/partition_table/partitions_singleapp_large.csv

此分区表不适用于需要 OTA（空中升级）功能的应用。

Factory app, two OTA definitions (CONFIG_PARTITION_TABLE_TWO_OTA)

这是一个基本的支持 OTA 的分区表，包含一个工厂应用分区和两个 OTA 应用分区。所有分区均为 1MB，因此此分区表需要 4MB 或更大容量的闪存。IDF 目录中对应的 CSV 文件为 components/partition_table/partitions_two_ota.csv

Two large size OTA partitions (CONFIG_PARTITION_TABLE_TWO_OTA_LARGE)

这是一个基本的支持 OTA 的分区表，包含两个 OTA 应用分区。每个应用分区大小均为 1700K，因此此分区表需要 4MB 或更大容量的闪存。IDF 目录中对应的 CSV 文件为 components/partition_table/partitions_two_ota_large.csv

Custom partition table CSV (CONFIG_PARTITION_TABLE_CUSTOM)

指定项目要使用的分区表 CSV 的路径。
有关更多信息，请参阅《ESP-IDF 编程指南》中的 “分区表” 部分。

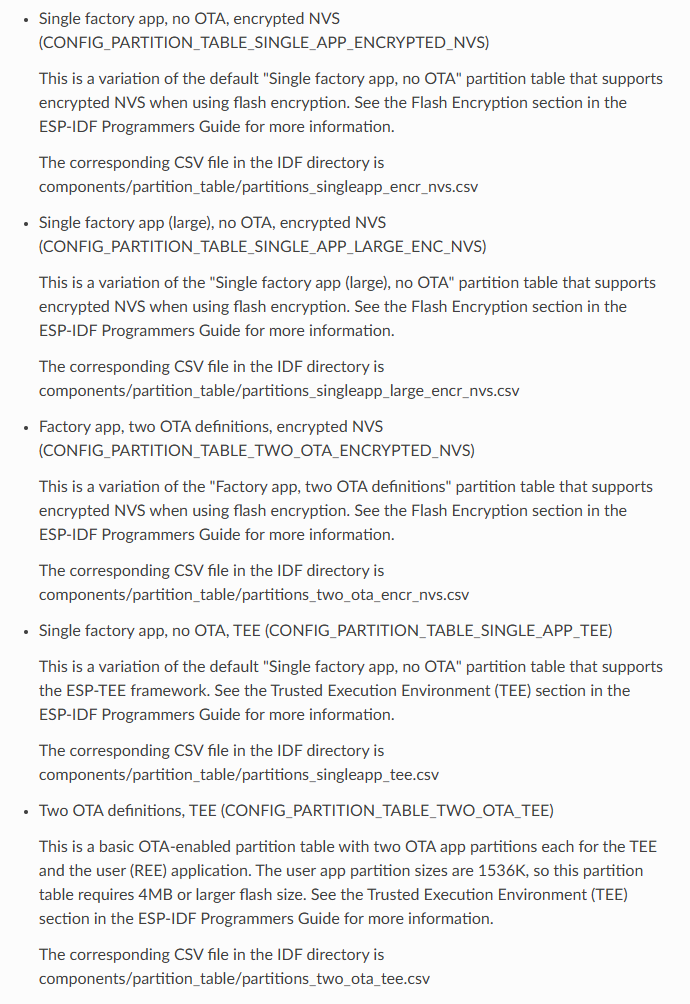

其实在官方文档里，提供的选项更多

在这里插入图片描述
不过这些选项在menuconfig里都没有提供，应该需要手动添加

在这里面，对于外挂了更大flash的模块或者开发板，一般来说，最后都会走到使用Custom partition table CSV的路上，这块内容可以在以下链接查看
分区表 - ESP32 - — ESP-IDF 编程指南 v5.5 文档

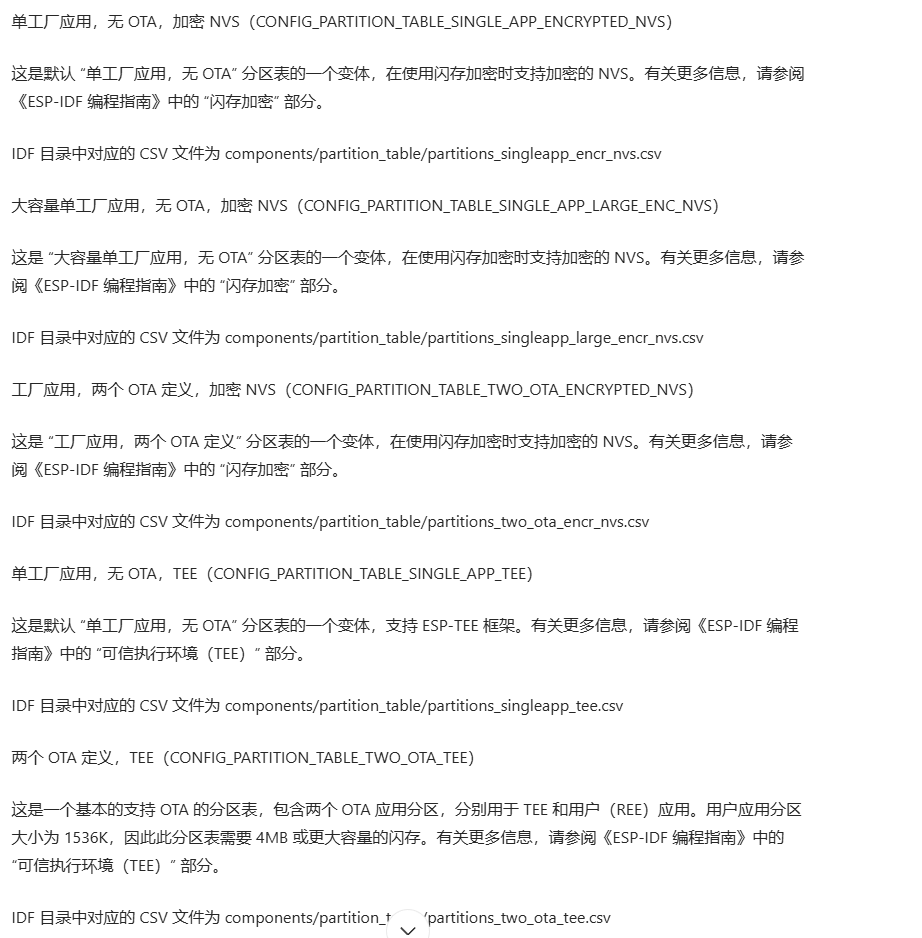

底下的那部分内容，因为我也没有用过，所以就把AI翻译的内容直接贴上来不做整理了

在这里插入图片描述
