PID基础知识

news 2025/8/8 9:11:53

PID简介

在这里插入图片描述

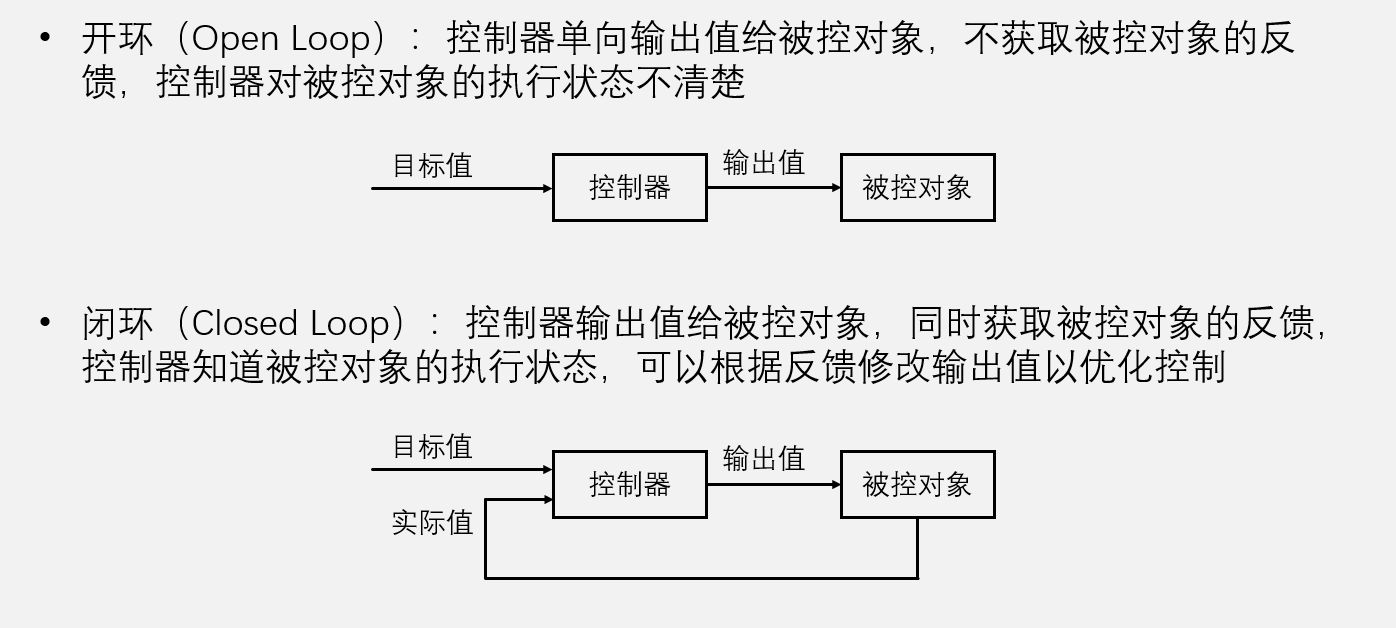

开环与闭环

在这里插入图片描述

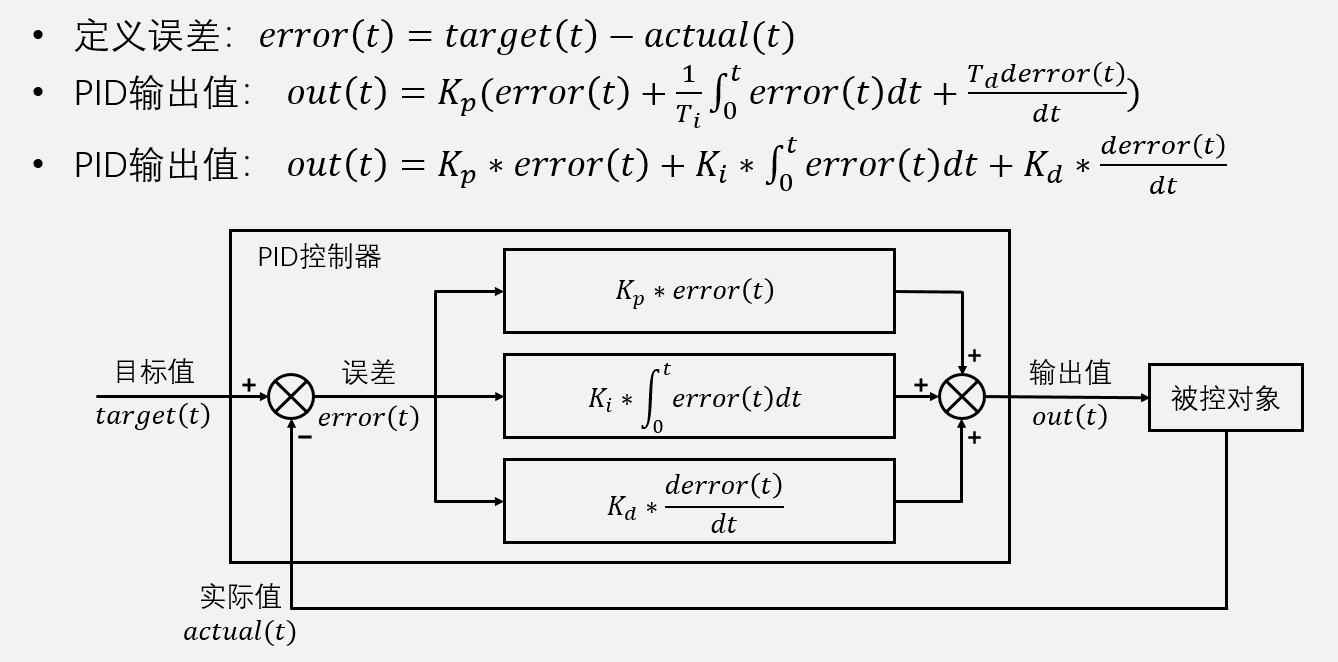

PID公式与系统框图

在这里插入图片描述

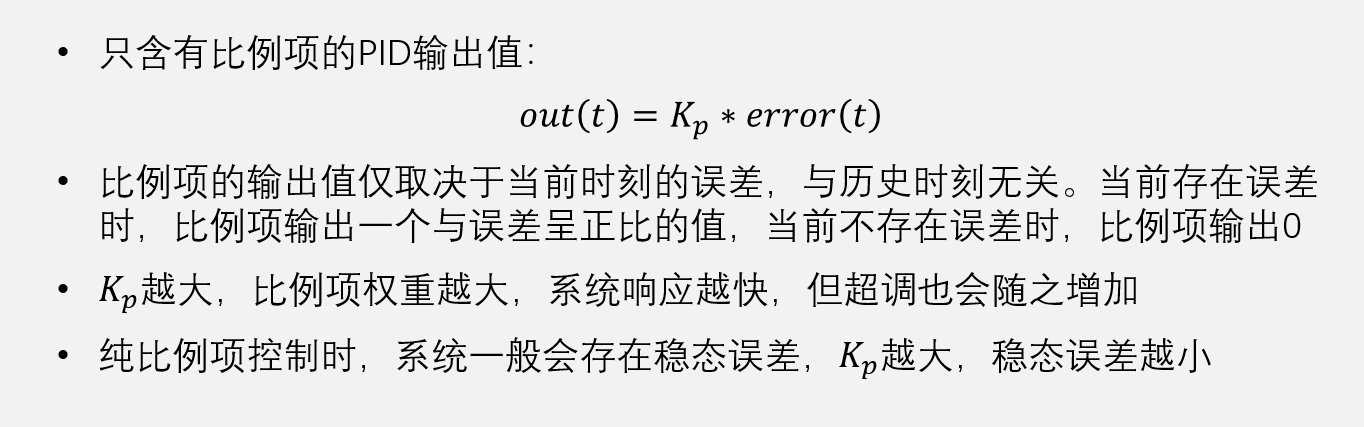

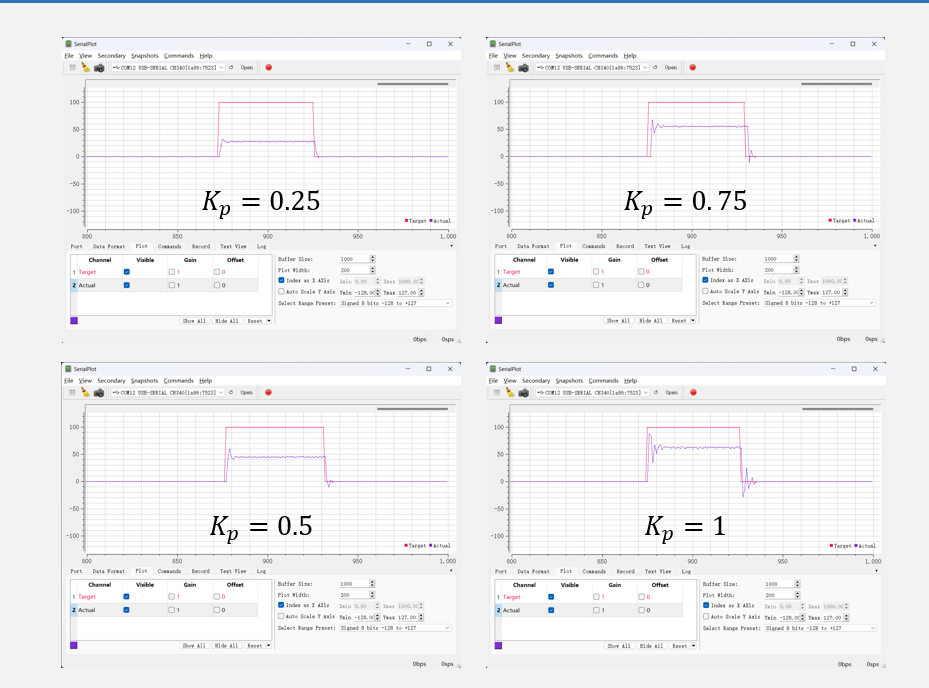

比例项 P

在这里插入图片描述
在这里插入图片描述

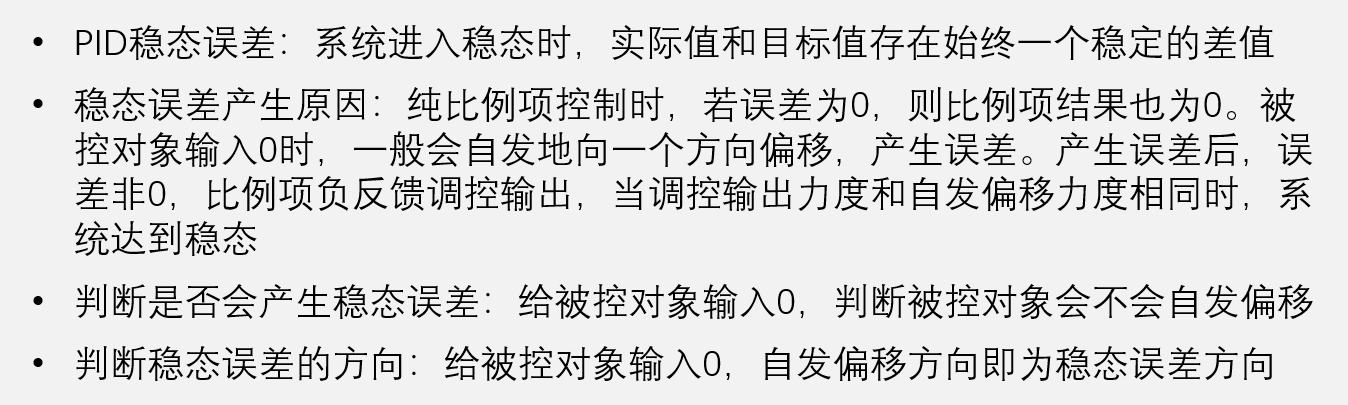

稳态误差

在这里插入图片描述

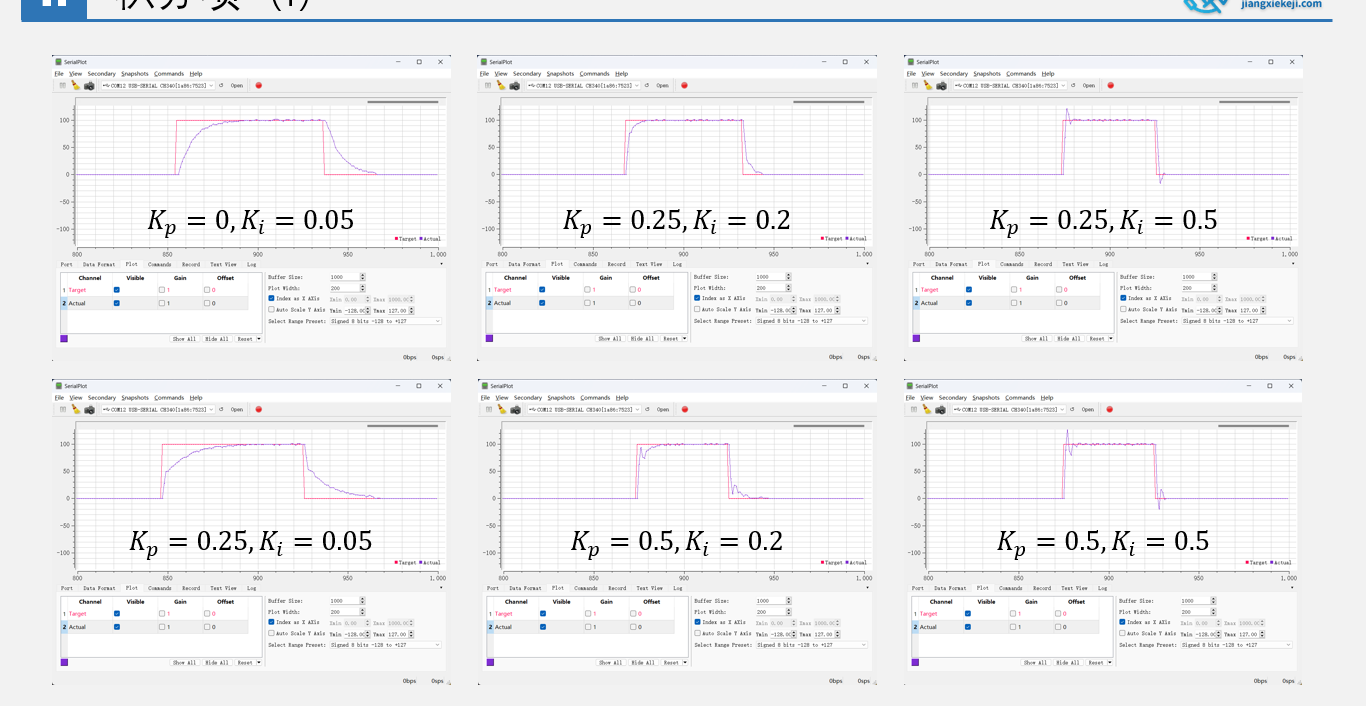

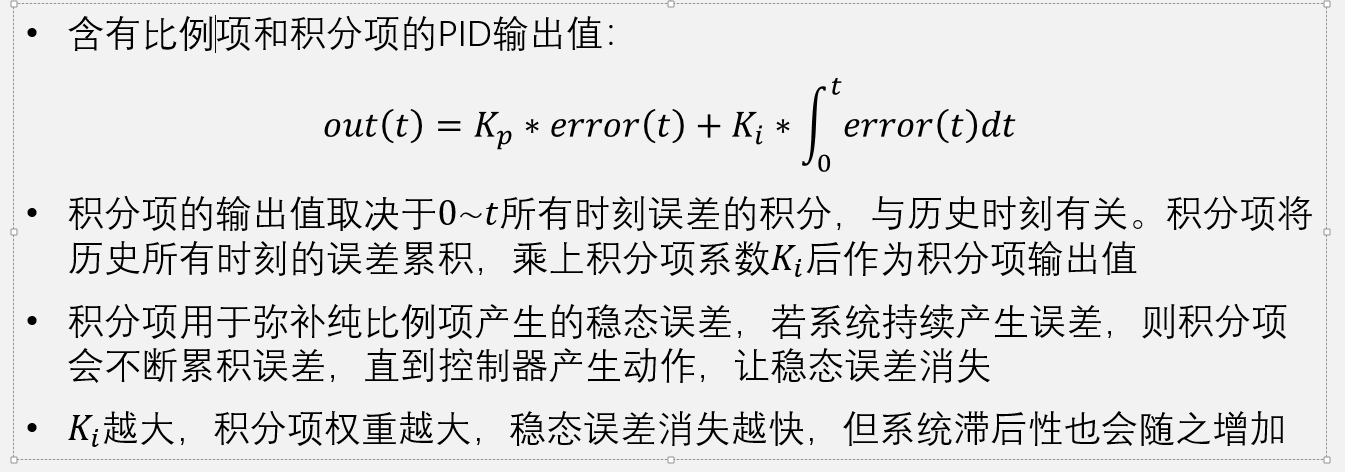

积分项 I在这里插入图片描述

在这里插入图片描述

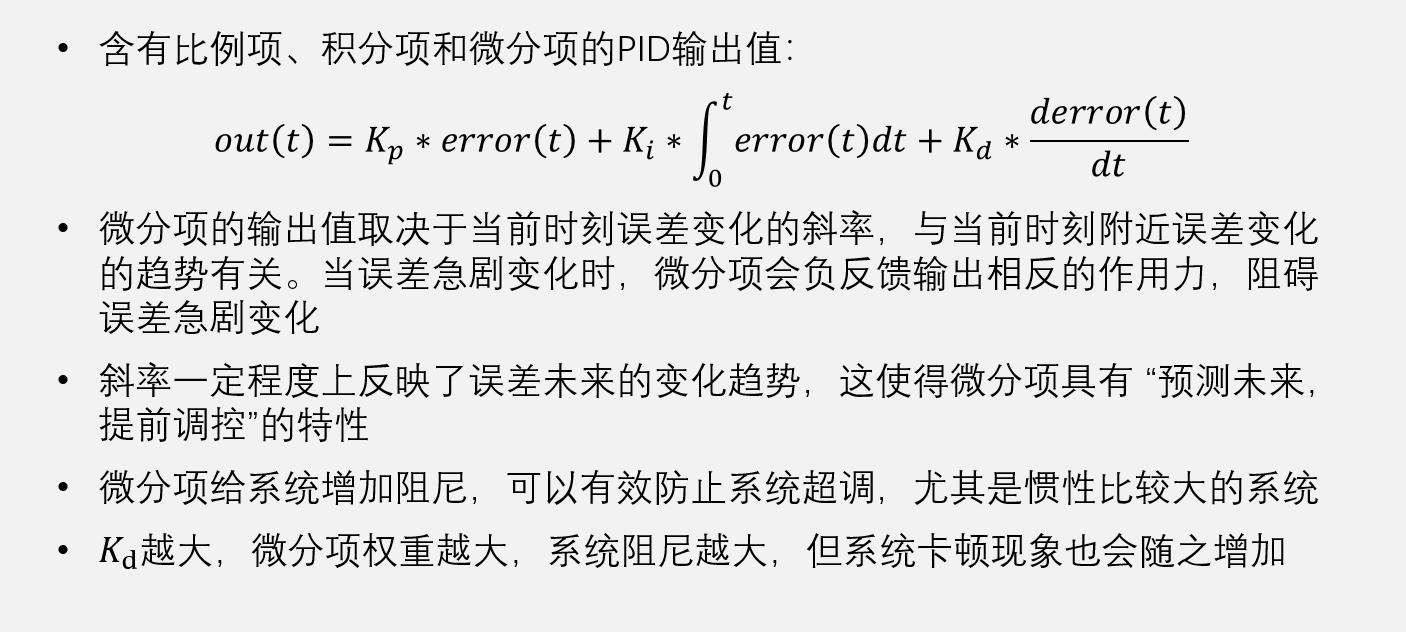

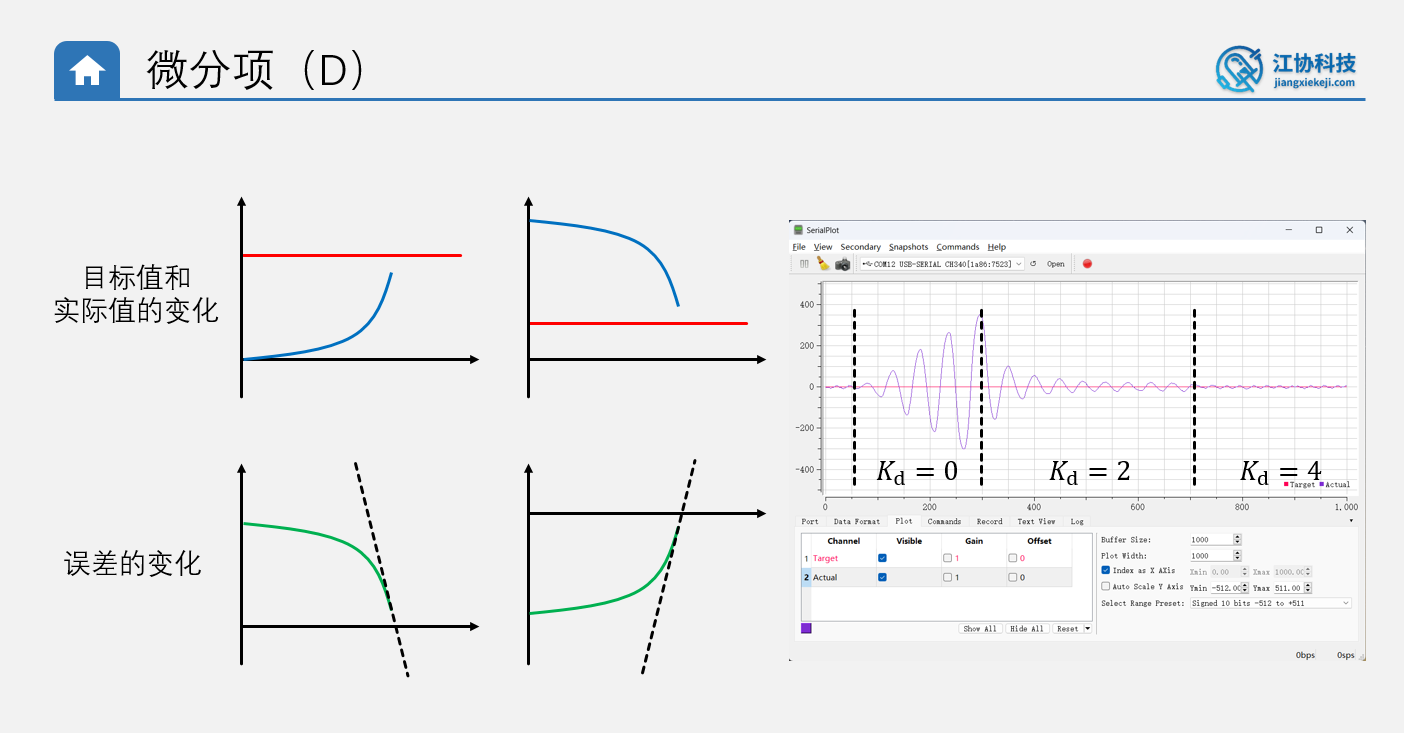

微分项 D

在这里插入图片描述
在这里插入图片描述

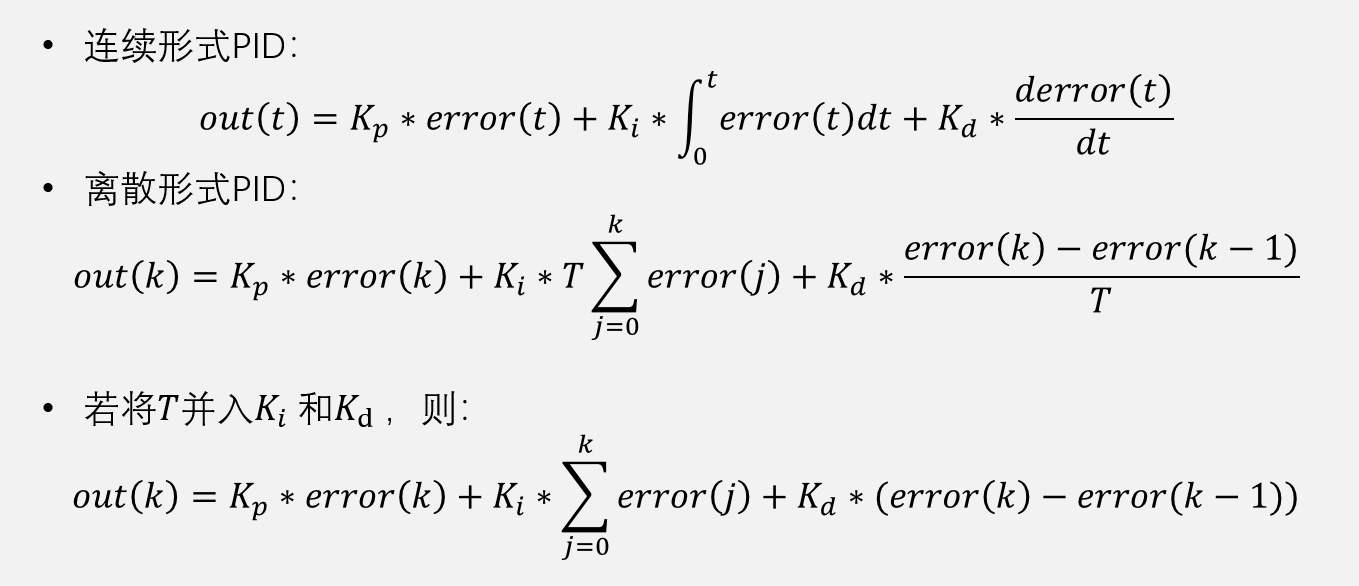

连续形式PID和离散式PID 公式

在这里插入图片描述

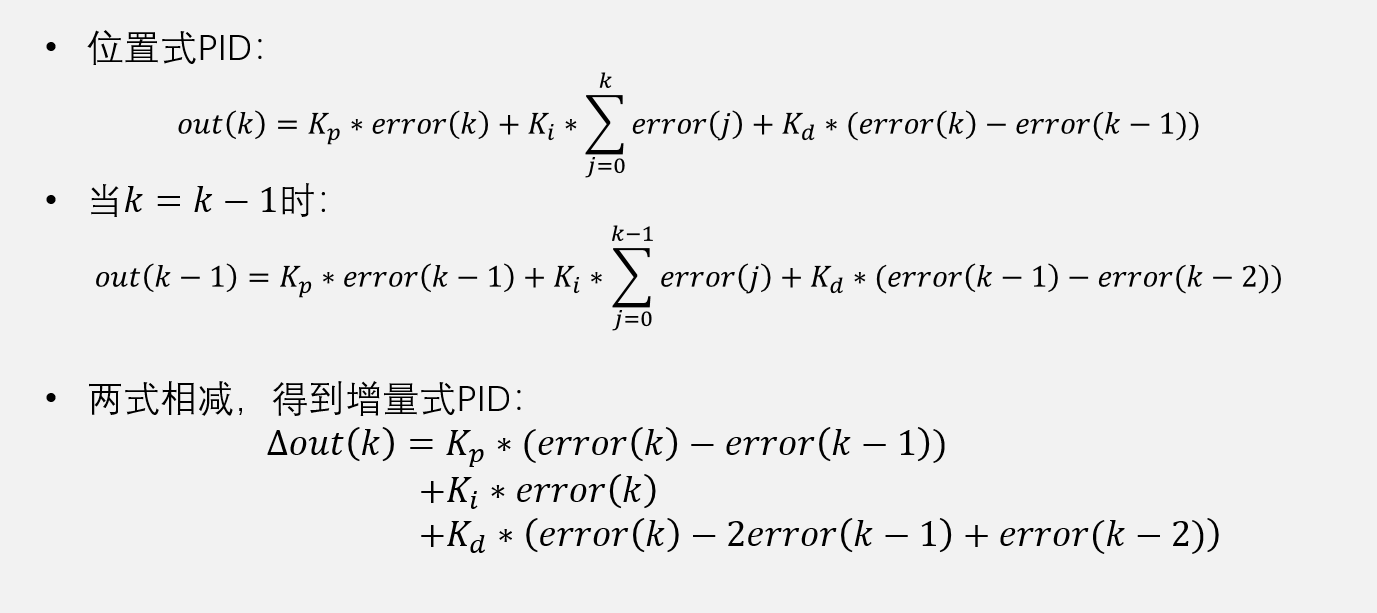

位置式PID和增量式PID公式

在这里插入图片描述

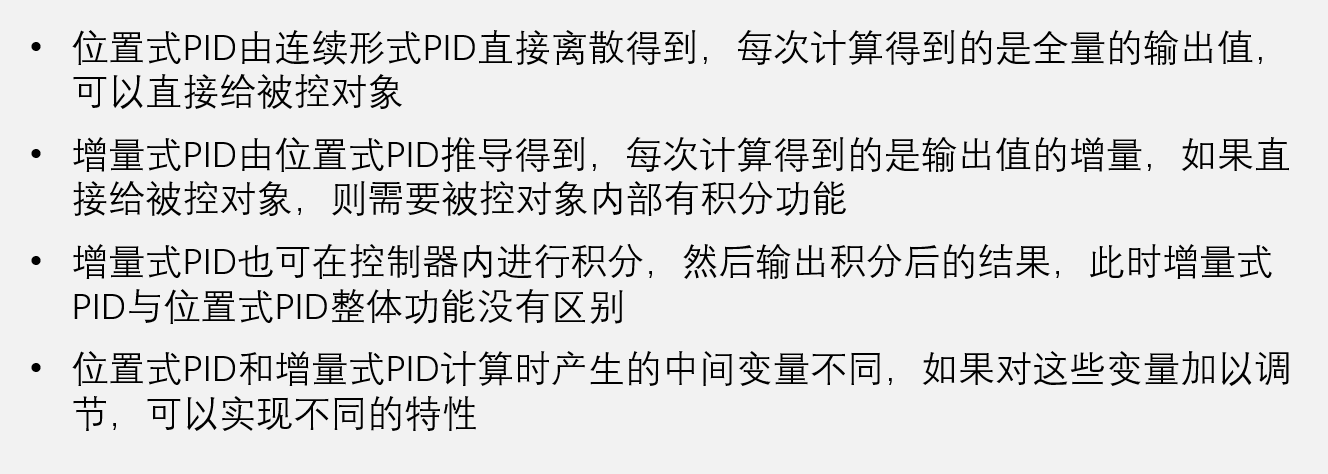

位置式PID和增量式PID区别比较
在这里插入图片描述

PID 程序实现方式

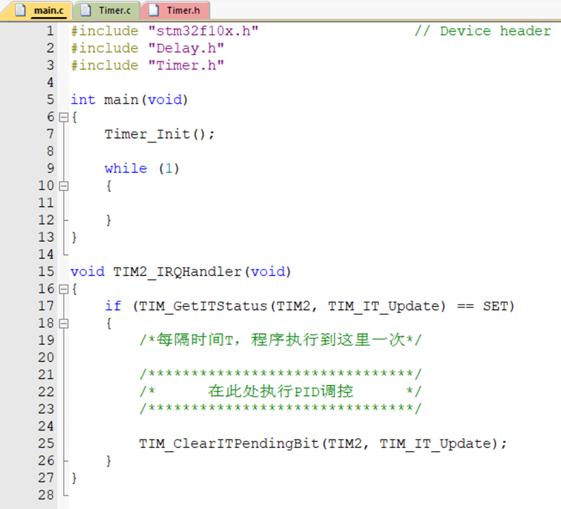

1、确定1个调控周期T，每间隔调控周期T，程序执行1次PID调控。

在这里插入图片描述

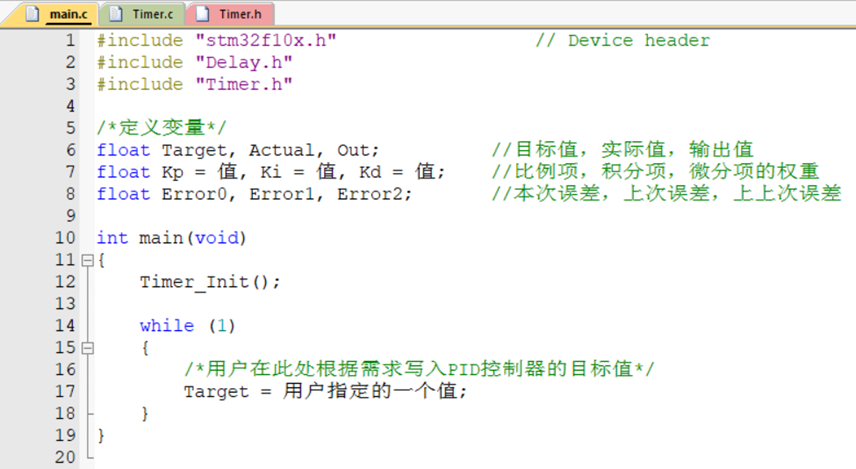

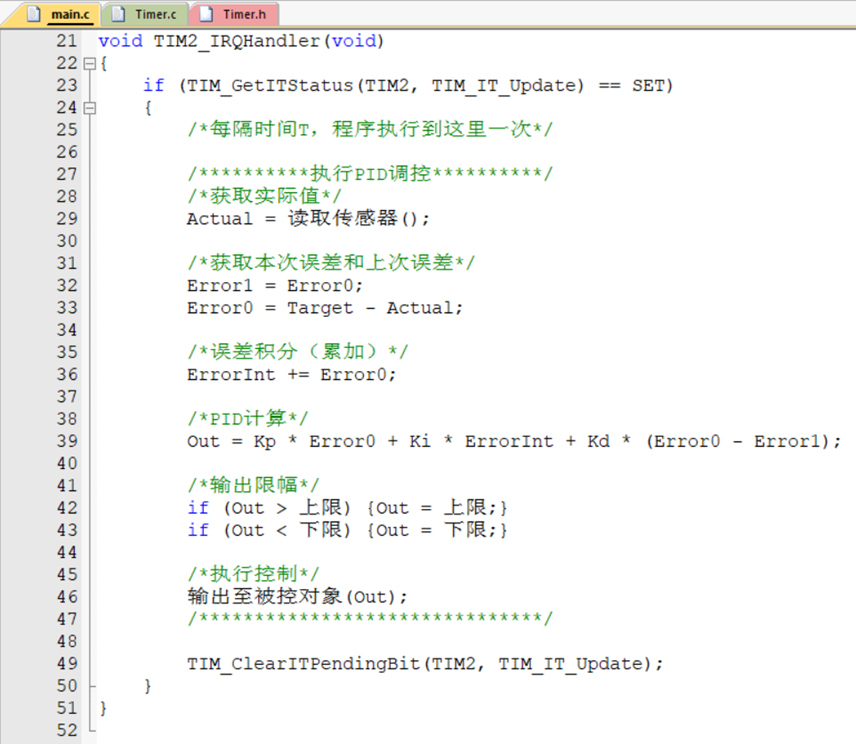

2、位置式PID调控 程序实现

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

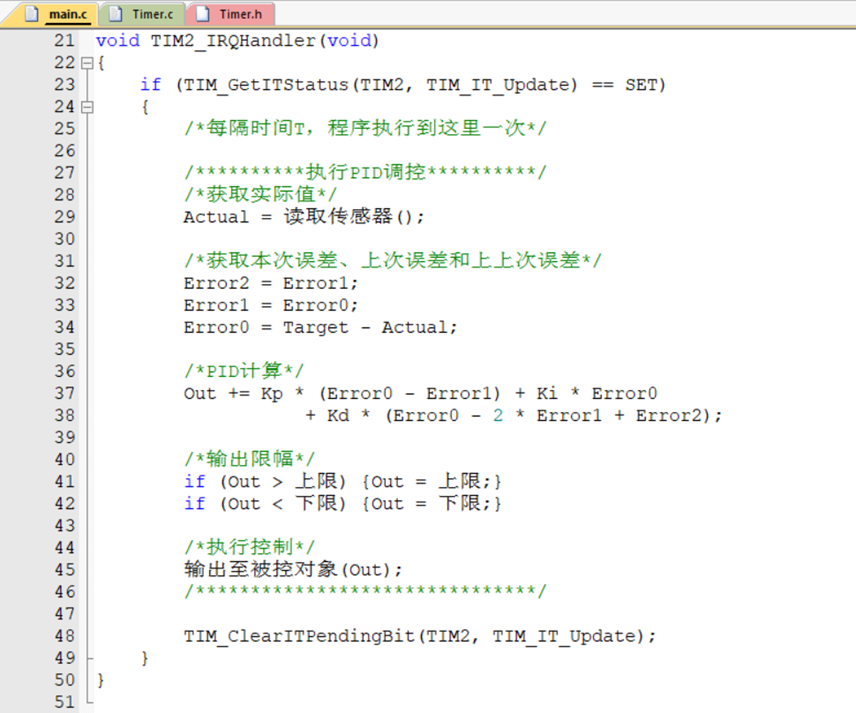

增量式PID调控 程序实现 （控制器内积分，输出还是全量）

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
