Shader开发（八）创建第一个三角形

news 2025/8/7 7:03:52

在上一节中，我们成功搭建了openFrameworks开发环境。现在，让我们迈出Shader开发的关键一步——创建第一个三角形网格。三角形是3D图形学的基础单元，掌握三角形的创建和渲染，就为后续的复杂Shader开发奠定了坚实基础。

创建三角形网格

在 openFrameworks 中，ofMesh 类用于定义和操作网格。要创建一个三角形，我们需要：

使用 ofMesh 的默认构造函数初始化一个网格对象。
通过 addVertex() 方法添加三个顶点，每个顶点由 glm::vec3 表示（openFrameworks 使用 GLM 库处理向量）。

以下是创建三角形的代码：

void ofApp::setup(){ofMesh triangle;triangle.addVertex(glm::vec3(0.0, 0.0, 0.0));       // 左下角顶点triangle.addVertex(glm::vec3(0.0, 768.0f, 0.0));    // 左上角顶点triangle.addVertex(glm::vec3(1024.0, 768.0, 0.0));  // 右上角顶点
}

代码解析：

glm::vec3：三维向量，表示顶点的(x, y, z)坐标
坐标系统：屏幕像素坐标系，原点在左上角
Z坐标：暂时设为0，表示在屏幕平面上

💡 重要提示：这段代码创建了网格，但还无法在屏幕上看到效果，我们需要在渲染函数中绘制它。

绘制三角形

理解渲染循环

openFrameworks采用事件驱动的渲染架构：

setup()：初始化阶段，只执行一次
draw()：渲染阶段，每帧执行一次

修改代码结构

为了在draw()函数中访问三角形，我们需要调整代码结构：

ofApp.h文件修改：

#pragma once#include "ofMain.h"class ofApp : public ofBaseApp{public:void setup() override;void update() override;void draw() override;void exit() override;// ....// 以上代码保持不变 private:ofMesh triangle;  // 将三角形声明为成员变量};

ofApp.cpp文件修改：

void ofApp::setup(){// 在成员变量上创建三角形triangle.addVertex(glm::vec3(0.0, 0.0, 0.0));triangle.addVertex(glm::vec3(0.0, 768.0f, 0.0));triangle.addVertex(glm::vec3(1024.0, 768.0, 0.0));
}void ofApp::draw(){triangle.draw();  // 每帧绘制三角形
}

默认着色器

当我们调用triangle.draw()时，openFrameworks会：

应用默认着色器：包含顶点着色器和片元着色器
坐标变换：将顶点坐标转换为屏幕像素坐标
默认颜色：渲染为白色实心形状

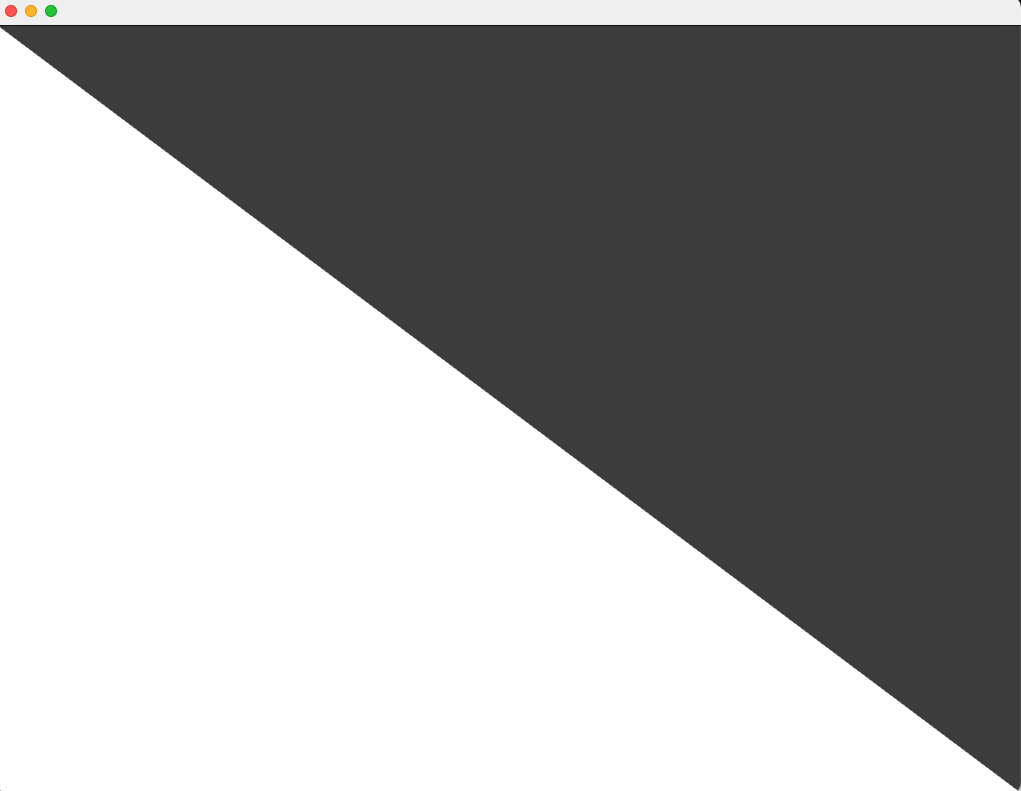

运行程序后，你将看到一个白色三角形，背景为灰色。

一个白色三角形遮住了一半的窗口

屏幕坐标系

openFrameworks 基于 OpenGL，其屏幕坐标系的原点在左上角。

OpenGL屏幕坐标系特点：

坐标轴	方向	说明
X轴	向右为正	0到窗口宽度
Y轴	向下为正	0到窗口高度
原点	左上角	(0, 0)

我们的三角形顶点分析：

(0, 0, 0)：屏幕左上角
(0, 768, 0)：屏幕左下角
(1024, 768, 0)：屏幕右下角

💡 坐标系提醒：Y轴向下为正可能与数学坐标系不同，这是计算机图形学的标准约定。

通过按键移动顶点

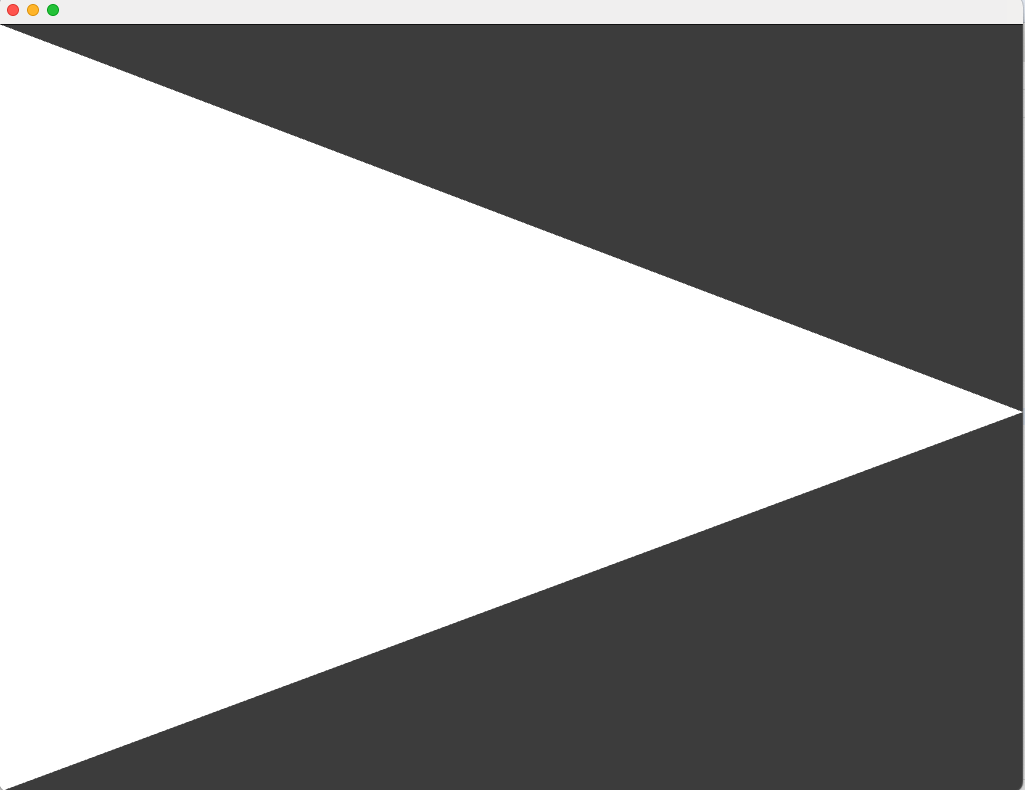

为了加深对坐标系的理解，我们可以通过按键事件动态修改顶点位置。以下代码展示如何在按键时将三角形的右上角顶点向上移动：

void ofApp::keyPressed(int key){// 获取第三个顶点（右下角）的当前位置glm::vec3 curPos = triangle.getVertex(2);// 每次按键向上移动20像素（Y坐标减少）triangle.setVertex(2, curPos + glm::vec3(0, -20, 0));
}

代码功能：
