霍尔传感器
霍尔传感器本质是一个 “磁电翻译官”，它能将看不见的磁场转换成可测量的电信号。以下是通俗易懂的解析：
一、核心功能（一句话总结）
把磁场强弱/方向 → 变成电压信号输出
（就像温度计把热量→变成汞柱高度）

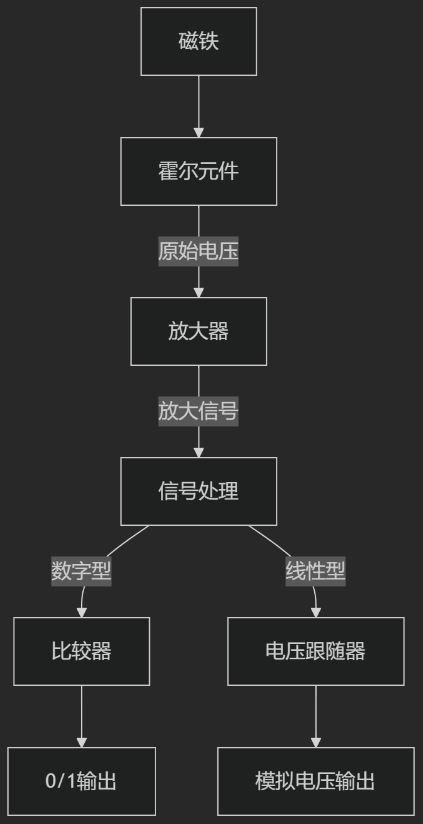

二、实现原理（三步拆解）
关键步骤详解：

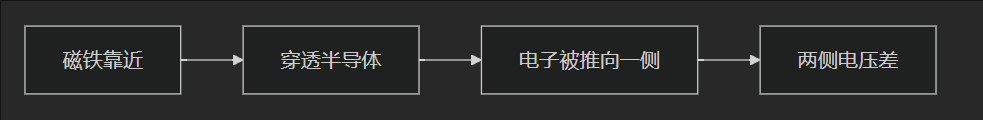

霍尔效应（核心物理现象）
- 当电流（I）流过半导体薄片（如砷化镓）
- 外加垂直磁场（B）→ 运动的电子被磁场力推歪（洛伦兹力）
- 结果：电子挤到薄片一侧 → 两侧产生电压差（Vₕ）
电压公式
Kₕ：霍尔系数（材料特性）
I：输入电流（通常5-20mA）
B：磁场强度（单位：特斯拉 Tesla）
三、形象例子（生活场景版）
1. 霍尔开关（数字型）→ 磁控开关
- 场景：笔记本电脑翻盖休眠
- 屏幕边框藏磁铁 → 键盘区藏霍尔传感器
- 合盖时：磁铁靠近 → 磁场触发 → 输出低电平 → 电脑休眠
- 开盖时：磁场消失 → 输出高电平 → 电脑唤醒
- 本质：磁场有无 → 开关信号（0/1）
2. 线性霍尔 → 磁力尺
- 场景：电动车油门转把
- 转把内磁铁旋转 → 磁场强度变化
- 霍尔传感器输出 连续变化的电压
- 电压越高 → 控制器输出功率越大 → 车跑越快
- 本质：磁场强弱 → 线性电压（0.1V~4.5V）
四、霍尔传感器内部结构（简化版）
关键组件：
- 霍尔片：核心磁电转换层（厚度≈头发直径）
- 稳压电路：确保输入电流稳定（抗电压波动）
- 温度补偿：抵消半导体温漂（-40℃~150℃稳定工作）
五、三大独特优势
| 优势 | 传统替代方案 | 霍尔传感器胜出原因 |
|---|---|---|
| 非接触检测 | 机械开关 | 无磨损 → 寿命＞10亿次操作 |
| 响应快 | 光电传感器 | 无延迟 → 响应时间＜5μs |
| 抗污染 | 电容/电感传感器 | 不受油污灰尘影响 |
💡 典型应用：
- 汽车：电机转速检测（轮速传感器）
- 工业：电机过流保护（电流互感器+霍尔）
- 消费电子：手机翻盖皮套唤醒
- 医疗：输液泵液位检测（磁浮子+霍尔）
六、实物识别指南
- 外观：3~5引脚黑色小方块（尺寸≈米粒）
- 标识：表面印有 HALxxx（如Allegro的A1324）
- 接线：
- VCC（供电）
- GND（接地）
- OUT（信号输出）
⚠️ 使用注意：
强磁场（如磁疗仪）可能导致误触发，安装时需保持＞5cm距离！
