stm32是如何实现电源控制的？

STM32的电源控制主要通过内置的电源管理模块（PWR）实现，涵盖电压调节、功耗模式切换和电源监控等功能。以下是其核心机制及实现方式：

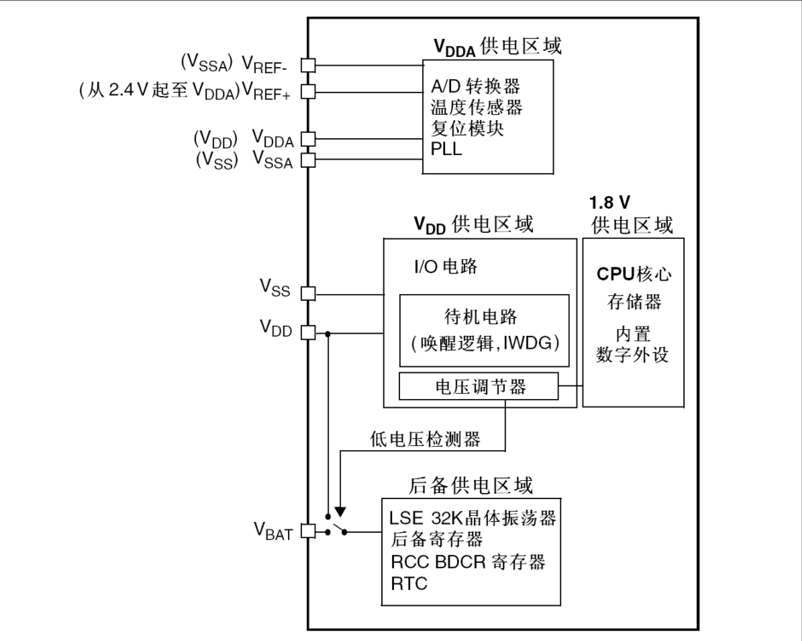

​​1. 电源架构与供电区域​​

STM32的电源系统分为多个供电区域，各司其职：

• ​​主电源（VDD）​​：工作电压2.0-3.6V，为数字电路供电，通过内部电压调节器降压至1.8V供给内核、内存及外设（1.8V域）。
• ​​模拟电源（VDDA）​​：独立供电给ADC和参考电压（VREF），减少数字噪声干扰，提高转换精度。
• ​​备份电源（VBAT）​​：当VDD掉电时，通过VBAT引脚为RTC、备份寄存器和低速振荡器（LSE）供电，确保关键数据不丢失。

​​2. 电压调节器​​

电压调节器是电源控制的核心，支持三种工作模式：

• ​​运行模式​​：全功率输出1.8V，所有外设和内核正常工作。
• ​​停止模式​​：调节器切换为低功耗状态，保留1.8V域的寄存器和SRAM数据，但关闭时钟以省电。
• ​​待机模式​​：完全关闭调节器，1.8V域断电，仅备份域和待机电路维持供电，功耗最低。

​​3. 低功耗模式​​

STM32通过PWR模块提供三种低功耗模式，按功耗从高到低排列：

​​(1) 睡眠模式（Sleep Mode）​​

• ​​机制​​：仅关闭CPU时钟，外设（如USART、定时器）仍运行。
• ​​唤醒方式​​：任意中断（WFI指令）或事件（WFE指令）均可唤醒，唤醒后从暂停处继续执行。
• ​​应用场景​​：短时休眠且需快速响应的场景，如传感器间歇采集。

​​(2) 停止模式（Stop Mode）​​

• ​​机制​​：关闭所有时钟（HSI/HSE/PLL），保留SRAM和寄存器数据，调节器可保持低功耗状态。
• ​​唤醒方式​​：仅支持外部中断（如EXTI）或RTC闹钟唤醒，唤醒后需重新配置时钟（如调用SystemInit()恢复HSE）。
• ​​应用场景​​：需长期休眠但保留数据的设备，如电池供电的远程监测终端。

​​(3) 待机模式（Standby Mode）​​

• ​​机制​​：关闭1.8V域电源，仅备份寄存器和RTC维持供电，数据丢失，唤醒后程序从头执行。
• ​​唤醒方式​​：WKUP引脚上升沿、RTC闹钟、NRST复位等。
• ​​应用场景​​：超低功耗需求且无需保存状态的设备，如遥控器。

​​4. 电源监控与保护​​

• ​​可编程电压监测器（PVD）​​：实时监测VDD电压，若低于设定阈值（如2.2V），触发中断执行紧急任务。
• ​​自动唤醒单元（AWU）​​：通过RTC定时唤醒设备，适用于周期性任务（如每小时采集一次数据）。

​​5. 代码实现示例​​

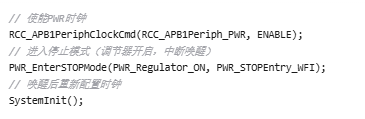

​​进入停止模式（HAL库）​​

待机模式唤醒配置​​

​​6. 关键注意事项​​

• ​​GPIO状态管理​​：进入待机模式前，需将未使用的GPIO设为模拟输入以减少漏电流。
• ​​时钟恢复​​：停止模式唤醒后需手动恢复时钟配置（如HSE），否则默认使用HSI（8MHz）。
• ​​调试限制​​：低功耗模式下调试接口可能失效，需通过DBGMCU寄存器特殊配置。

通过上述机制，STM32在保证功能完整性的同时，实现了灵活的电源控制与极低功耗设计，适用于从高性能计算到电池驱动的各类应用场景。具体实现需参考芯片数据手册和库函数（如HAL或标准外设库）
