摄像头模块的调焦原理

摄像头模块的调焦原理是通过精密控制镜头与图像传感器之间的距离，使光线准确聚焦在感光元件上，其核心机制可分为以下三级实现层级：

‌一、光学物理基础‌

‌高斯成像公式驱动‌
根据光学公式1/u+1/v=1/f（u为物距，v为像距，f为焦距），当物距变化时需动态调整像距v以保持成像清晰度。例如拍摄远距离物体时物距u增大，需缩短镜头与传感器间距v。

‌离焦检测原理‌

未准确对焦时，光线在传感器前或后汇聚，导致成像模糊；

理想对焦需满足光线在传感器表面形成最小弥散圆 ‌。

‌二、调焦技术实现‌

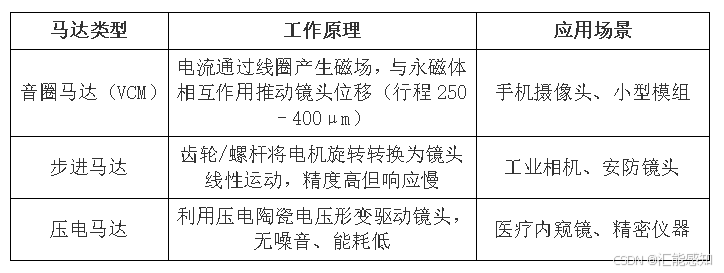

1. ‌驱动装置

2. ‌检测方法‌

‌相位检测（PDAF）‌
通过微透镜分割光线，计算左右相位差直接获取离焦量，实现毫秒级对焦（如手机对焦<0.3秒）‌。

‌反差检测（CDAF）‌
分析图像边缘对比度，逐步搜索对比度峰值位置，速度慢但精度高 ‌。

‌激光/TOF测距‌
红外激光测量物距，为镜头移动提供初始位置参考。

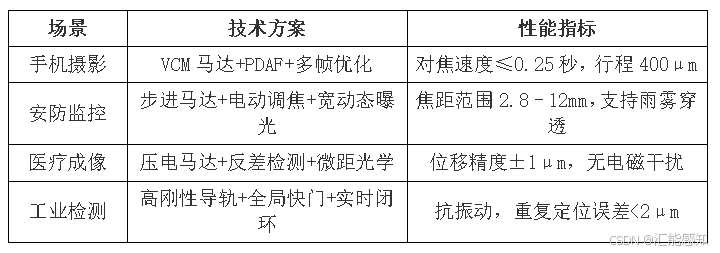

三、典型应用与性能适配

调焦系统的核心在于‌动态匹配物像关系‌，通过光机电协同实现从宏观场景到微米级结构的精准捕捉。未来趋势将融合AI预测对焦与多传感器融合（如深度+光谱），突破复杂环境限制。
