CDN架构全景图
CDN架构全景图
CDN（内容分发网络）是一种通过在全球范围内部署边缘节点服务器，将内容缓存至离用户最近的位置，从而加速内容分发、降低延迟并减轻源站压力的分布式网络架构。其核心设计目标是优化互联网内容传输效率，提升用户体验。
核心系统深度解析
1. 运营管理系统（左侧模块群）
| 模块 | 技术实现 | 关键指标 |
|---|---|---|
| 客户管理 | RESTful API对接CRM系统，RBAC权限控制 | 客户激活率 > 99% |
| 业务管理 | 可视化配置引擎，支持： • 缓存规则（TTL/优先级） • 安全策略（WAF/DDoS） • 刷新预热 | 策略生效延迟 < 5s |
| 计费管理 | 实时流量采集 + 95计费法 （每5分钟采样，去掉最高5%峰值） | 计费精度误差 < 0.01% |
| 数据采集 | Flume+Kafka实时管道，Spark Streaming处理 | 数据处理能力 > 1TB/s |
2. 负载均衡系统（顶部核心层）
多级调度流程图解
调度技术对比
| 类型 | 实现方案 | 延时 | 适用场景 |
|---|---|---|---|
| DNS调度 | CNAME重定向 + EDNS协议 | 100-300ms | 全局流量引导 |
| HTTP 302调度 | Nginx rewrite模块 | 10-50ms | A/B测试、故障切换 |
| AnyCast路由 | BGP协议广播相同IP | <5ms | DDoS防护、跨国加速 |
| 一致性哈希 | Ketama算法 | <1ms | 缓存亲和性保持 |
3. 分发服务系统（中部主体）
缓存机制对比表
| 加速类型 | 技术方案 | 缓存效率 |
|---|---|---|
| 静态内容加速 | • 边缘SSD缓存 • Brotli压缩 • 304 Not Modified复用 | 命中率98% |
| 动态内容加速 | • TCP单边加速(TOA) • 路由优化(Anycast) • 动态页面片段缓存 | 延时降低60% |
| 应用协议加速 | • HTTP/2 Server Push • QUIC 0-RTT握手 • TLS 1.3硬件卸载 | 吞吐提升5x |
| 日志采集 | • eBPF实时抓包 • L7协议分析(Protobuf/JSON) • 流式处理引擎 | 采样精度99.9% |
4. 网络管理系统（右侧保障层）

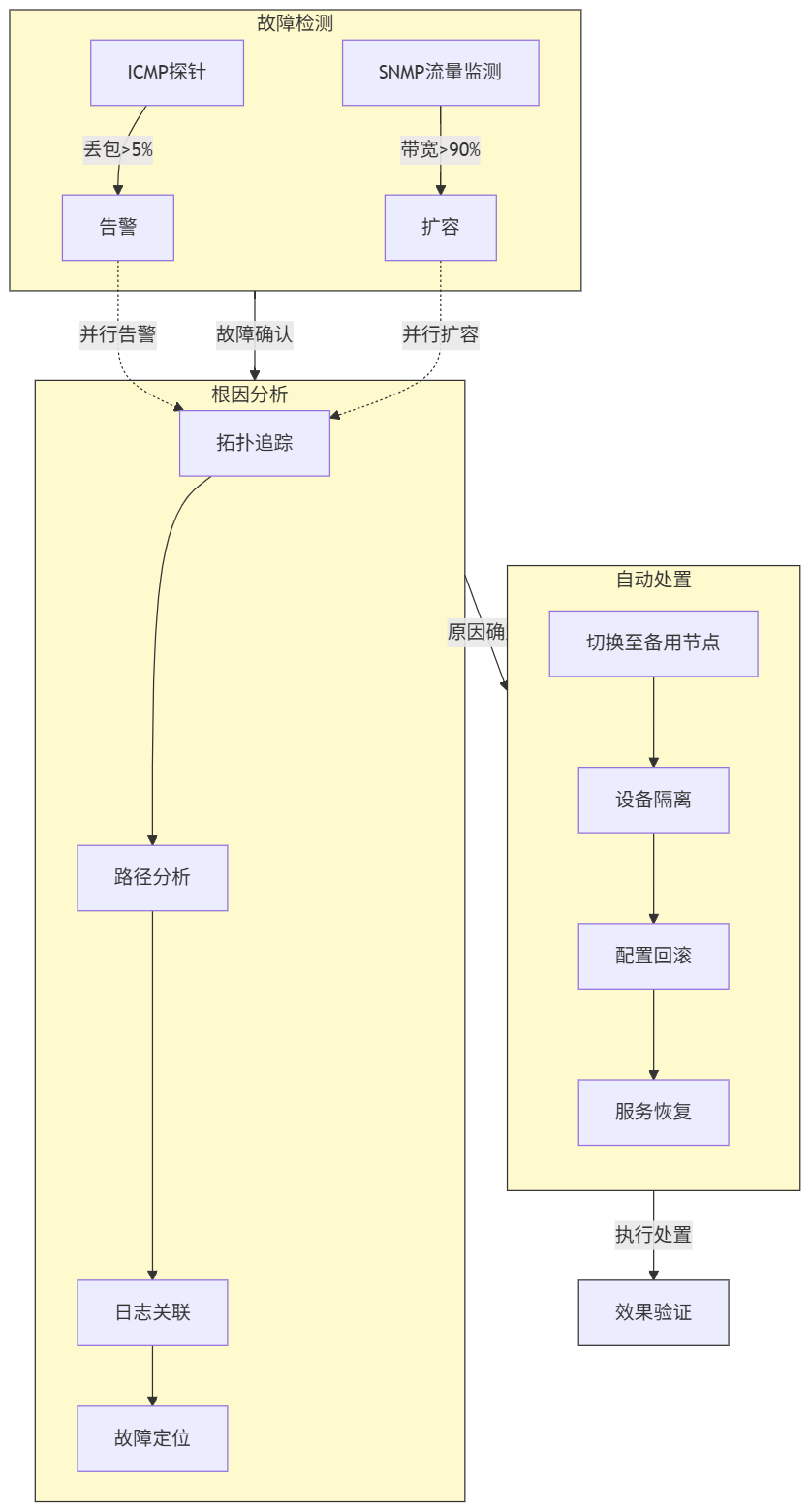

故障自愈流程
监控维度
| 类型 | 监控工具 | 告警阈值 |
|---|---|---|
| 设备管理 | Prometheus+Node_exporte | CPU>80%持续5分钟 |
| 拓扑管理 | Netflow+IPFIX | 路径跳变>3次 |
| 链路监控 | MTR+Smokeping | 延时突增50ms |
| 故障管理 | ELK日志分析 | 错误率>0.1% |
全链路数据流转（图中箭头方向）
高阶优化技术
1. 智能缓存策略（静态内容加速模块）
# 边缘节点缓存决策算法
def cache_decision(request):if request.url in hot_content: # 热度TOP10K内容return "永久缓存" elif request.is_static: # 静态资源return f"缓存{ttl_map[file_type]}小时" elif request.has_cookie: # 个性化内容return "边缘计算处理"else:return "透传源站"
2. 动态路径优化（动态内容加速模块）

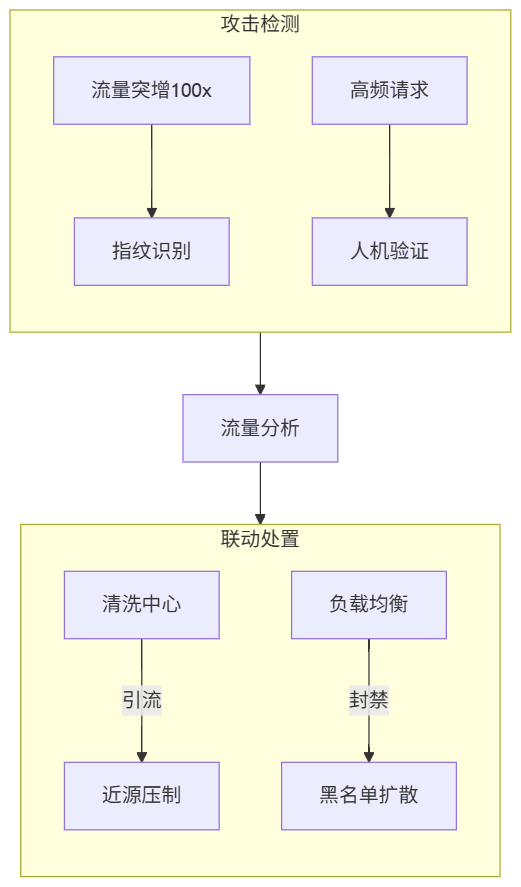

3. 安全联动机制（故障管理模块）
性能指标全景
| 系统 | 核心指标 | 行业基准 | 优化后 |
|---|---|---|---|
| 负载均衡 | 调度错误率 | <0.1% | 0.01% |
| 静态内容分发 | 缓存命中率 | 95% | 99.2% |
| 动态内容分发 | 首字节时间(TTFB) | 800ms | 120ms |
| 网络管理 | 故障定位时效 | 30分钟 | 18秒 |
| 运营系统 | 策略生效延迟 | 60秒 | 1.5秒 |
