计算机网络（基础篇）

TCP/IP 网络模型

应用层（Application Layer）

应用层只需要专注于为用户提供应用功能，比如 HTTP、FTP、Telnet、DNS、SMTP等。

应用层是工作在操作系统中的用户态，传输层及以下则工作在内核态。

传输层（Transport Layer）

应用层的数据包会传给传输层，传输层是为应用层提供网络支持的。

传输层只需要服务好应用即可，它作为应用间数据传输的媒介，帮助实现应用到应用的通信，而实际的传输功能就交给下一层，也就是网络层。

TCP

• TCP 的全称叫传输控制协议（Transmission Control Protocol）。大部分应用使用的正是 TCP 传输层协议，比如 HTTP 应用层协议。
• TCP 相比 UDP 多了很多特性，比如流量控制、超时重传、拥塞控制等，这些都是为了保证数据包能可靠地传输给对方。

UDP

• UDP全称叫用户数据报协议（User Datagram Protocol）。
• UDP 只负责发送数据包，不保证数据包是否能抵达对方，但它实时性相对更好，传输效率也高。

TCP 段（TCP Segment）

当传输层的数据包大小超过 MSS（TCP 最大报文段长度） ，就要将数据包分块，这样即使中途有一个分块丢失或损坏了，只需要重新发送这一个分块，而不用重新发送整个数据包，在 TCP 协议中，我们把每个分块称为一个 TCP 段。

端口

当设备作为接收方时，传输层则要负责把数据包传给应用，但是一台设备上可能会有很多应用在接收或者传输数据，因此需要用一个编号将应用区分开来，这个编号就是端口。

由于传输层的报文中会携带端口号，因此接收方可以识别出该报文是发送给哪个应用。

网络层（Internet Layer）

• 传输层只需要服务好应用即可，它作为应用间数据传输的媒介，帮助实现应用到应用的通信，而实际的传输功能就交给下一层，也就是网络层。

IP 协议（Internet Protocol）

IP 协议会将传输层的报文作为数据部分，再加上 IP 包头组装成 IP 报文，如果 IP 报文大小超过 MTU（以太网中一般为 1500 字节）就会再次进行分片，得到一个即将发送到网络的 IP 报文。

IP 地址

网络层负责将数据从一个设备传输到另一个设备，设备有很多，因此网络层需要有区分设备的编号，一般用 IP 地址给设备进行编号。

IP 地址分成两种意义：

• 一个是网络号，负责标识该 IP 地址是属于哪个「子网」 的。
• 一个是主机号，负责标识同一「子网」下的不同主机；

在寻址的过程中，先匹配到相同的网络号（表示要找到同一个子网），才会去找对应的主机。

子网掩码

需要配合子网掩码才能算出 IP 地址的网络号和主机号。

• 比如 10.100.122.0/24，后面的 /24 表示就是 255.255.255.0 子网掩码.
• 255.255.255.0 二进制是「11111111-11111111-11111111-00000000」， 24 个1，为了简化子网掩码的表示，用 /24 代替 255.255.255.0。

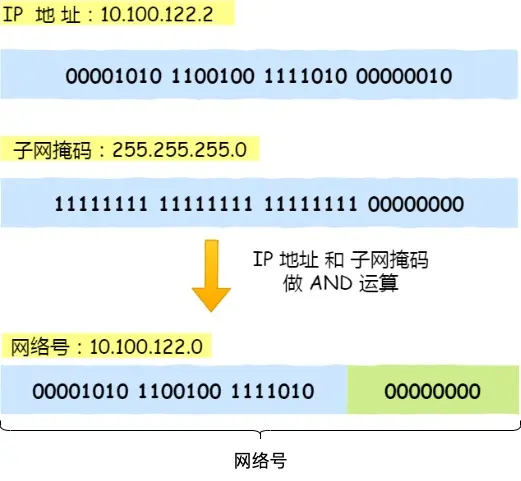

计算网络地址和主机地址

• 将IP地址和子网掩码进行按位与运算，就可以得到网络号。

• 将子网掩码取反后与IP地址进行进行按位与运算，就可以得到主机号。

路由

• 当数据包到达一个网络节点，需要通过路由算法决定下一步走哪条路径。
• 路由器寻址工作中，就是要找到目标地址的子网，找到后进而把数据包转发给对应的网络内。

IP寻址 vs 路由

• IP 协议的寻址作用是告诉去往下一个目的地该朝哪个方向走
• 路由则是根据「下一个目的地」选择路径
• 寻址更像在导航，路由更像在操作方向盘

网络接口层（Link Layer）

生成了 IP 头部之后， 网络接口层在 IP 头部的前面加上 MAC 头部，并封装成
数据帧（Data frame） 发送到网络上。

网络接口层主要为网络层提供 「链路级别」传输 的服务，负责在以太网、WiFi 这样的底层网络上发送原始数据包，工作在网卡这个层次，使用 MAC 地址来标识网络上的设备。

以太网

以太网就是一种在「局域网」内，把附近的设备连接起来，使它们之间可以进行通讯的技术。

• 以太网在判断网络包目的地时和 IP 的方式不同，必须采用相匹配的方式才能在以太网中将包发往目的地，以太网进行通讯要用到 MAC 地址。

• MAC 头部是以太网使用的头部，它包含了接收方和发送方的 MAC 地址等信息。可以通过 ARP 协议获取对方的 MAC 地址。

总结

TCP/IP 网络通常是由上到下分成 4 层，分别是应用层，传输层，网络层和网络接口层。

每一层的封装格式

• 网络接口层 的传输单位是 帧（frame）
• IP 层 的传输单位是 包（packet）
• TCP 层 的传输单位是 段（segment）
• HTTP 的传输单位则是 消息或报文（message）

这些名词并没有什么本质的区分，可以统称为数据包。

HTTP

1. 解析URL

• 浏览器做的第一步工作是解析 URL， 从而生成发送给 Web 服务器的请求信息。
• URL 实际上是请求服务器里的文件资源。

2. 生产 HTTP 请求信息

对 URL 进行解析之后，浏览器确定了 Web 服务器和文件名，接下来就是根据这些信息来生成 HTTP 请求消息了。

DNS（真实地址查询）

查询服务器域名对应的 IP 地址

• 通过浏览器解析 URL 并生成 HTTP 消息后，需要委托操作系统将消息发送给 Web 服务器。

委托操作系统发送消息时，必须提供通信对象的 IP 地址。

DNS 服务器，专门保存 Web 服务器域名与 IP 的对应关系。

域名的层级关系

• DNS 中的域名都是用句点来分隔的，比如 www.server.com，这里的句点代表了不同层次之间的界限， 最后的一个点代表根域名。
• 在域名中，越靠右的位置表示其层级越高。

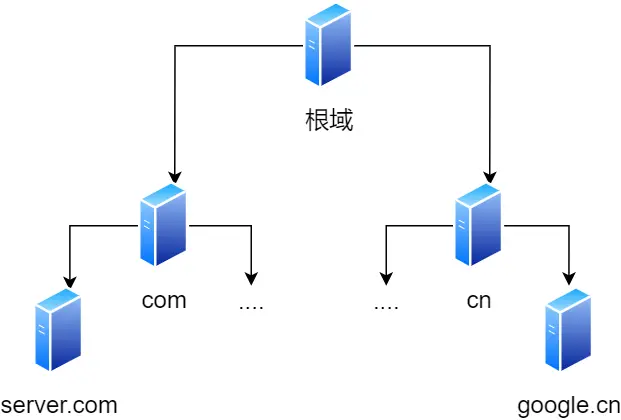

域名的层级关系类似一个树状结构：

• 根 DNS 服务器（.）
• 顶级域 DNS 服务器（.com）
• 权威 DNS 服务器（server.com）

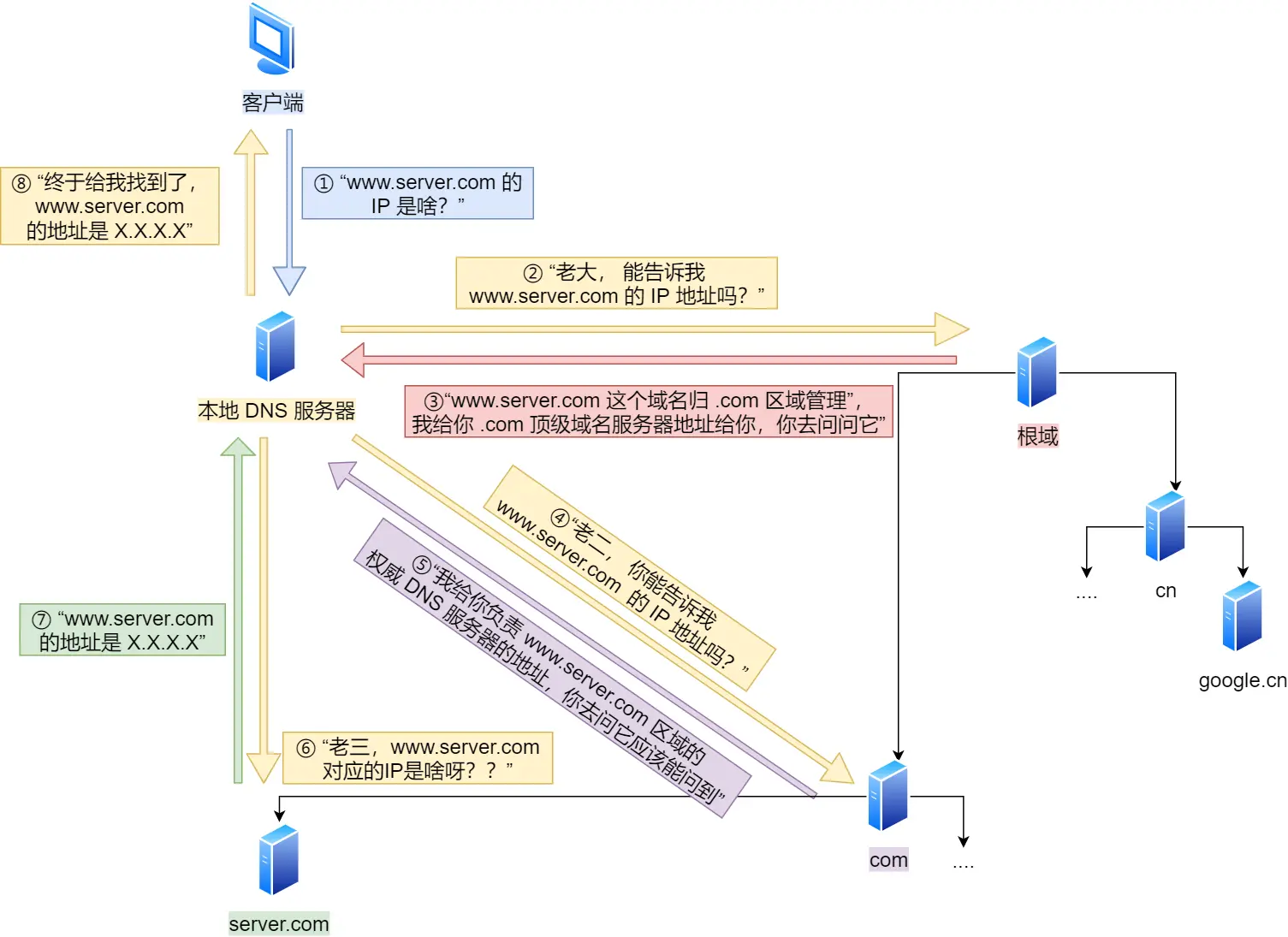

域名解析的工作流程

• 浏览器会先看自身有没有对这个域名的缓存，

  • 如果有，就直接返回
  • 如果没有，就去问操作系统

• 操作系统也会去看自己的缓存，

  • 如果有，就直接返回
  • 如果没有，再去 hosts 文件看

• hosts 文件也没有，才会去问 「本地DNS 服务器」 。


DNS 域名解析的过程，只指路不带路。

协议栈

通过 DNS 获取到 IP 后，就可以把 HTTP 的传输工作交给操作系统中的协议栈。

IP 中还包括 ICMP 协议和 ARP 协议：

• ICMP 用于告知网络包传送过程中产生的错误以及各种控制信息。
• ARP 用于根据 IP 地址查询相应的以太网 MAC 地址。

TCP（可靠传输）

HTTP 是基于 TCP 协议传输的。

TCP 包头格式

状态位：SYN 是发起一个连接，ACK 是回复，RST 是重新连接，FIN 是结束连接

TCP 三次握手

在 HTTP 传输数据之前，首先需要 TCP 建立连接，TCP 连接的建立，通常称为三次握手。

三次握手目的是保证双方都有发送和接收的能力。

TCP 连接状态

TCP 分割数据

TCP 报文生成

TCP 协议里面会有两个端口，

• 一个是浏览器监听的端口（通常是随机生成的）
• 一个是 Web 服务器监听的端口（HTTP 默认端口号是 80， HTTPS 默认端口号是 443）

在双方建立了连接后，TCP 报文中的数据部分就是存放 HTTP 头部 + 数据，组装好 TCP 报文之后，就需交给下面的网络层处理。

网络包的报文：

IP （远程定位）

TCP 模块在执行连接、收发、断开等各阶段操作时，都需要委托 IP 模块将数据封装成网络包发送给通信对象。

IP包头格式

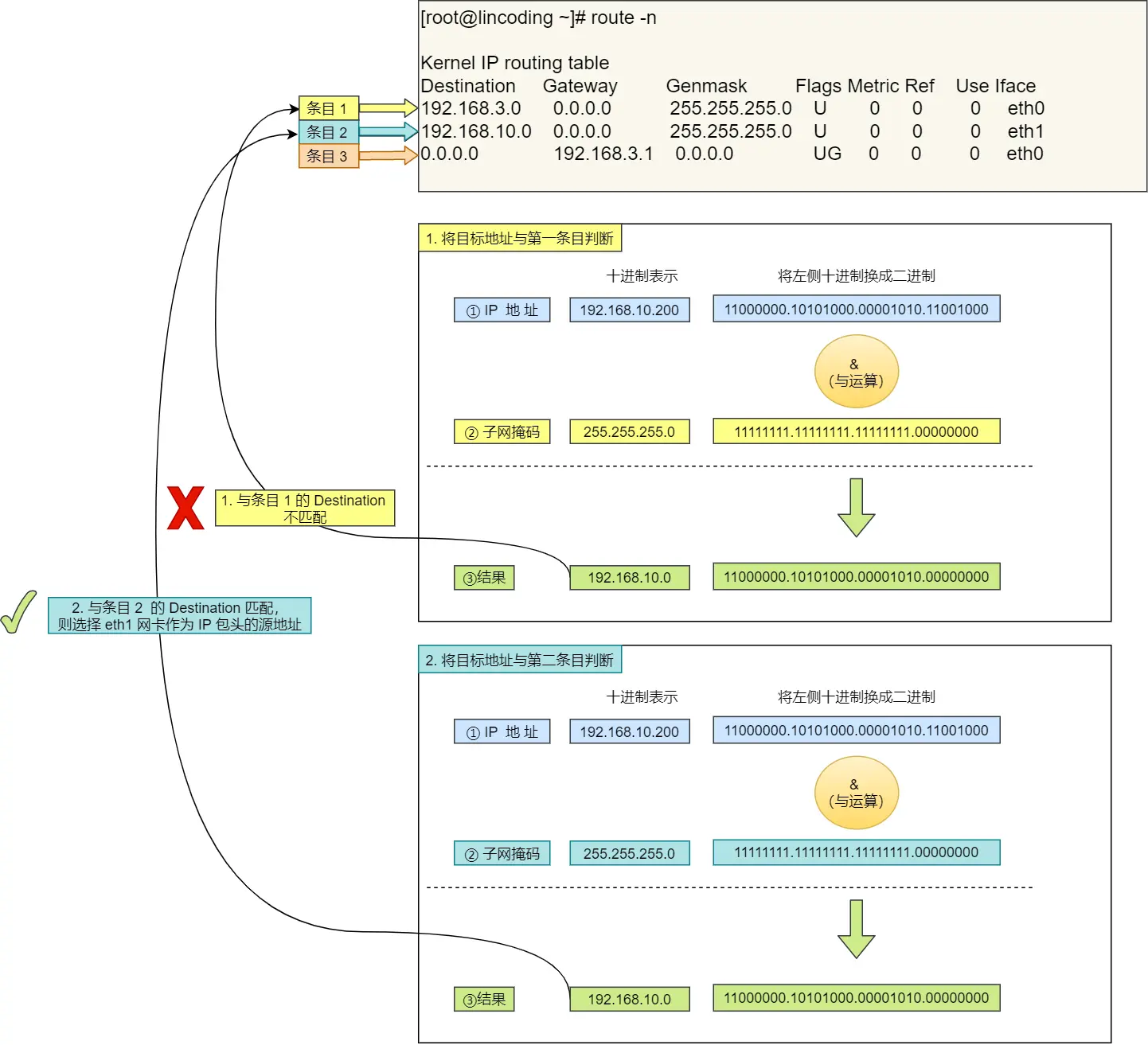

IP 头部的源地址选择

假设 Web 服务器的目标地址是 192.168.10.200：

IP 报文生成

MAC（两点传输）

生成了 IP 头部之后，接下来网络包还需要在 IP 头部的前面加上 MAC 头部。

MAC 包头格式

MAC 头部是以太网使用的头部，它包含了接收方和发送方的 MAC 地址等信息。

一般在 TCP/IP 通信里，MAC 包头的协议类型只使用：

• 0800 ： IP 协议
• 0806： ARP 协议

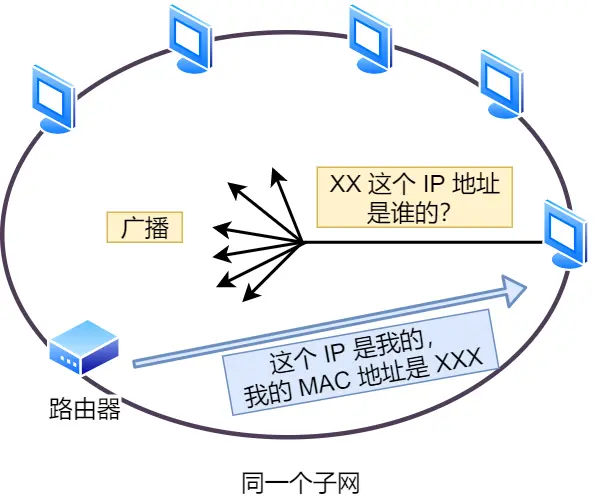

获取对方的 MAC 地址

需要 ARP 协议帮我们找到路由器的 MAC 地址。

后续操作系统会把本次查询结果放到一块叫做 ARP 缓存的内存空间留着以后用，不过缓存的时间就几分钟。

MAC 报文生成

网卡（出口）

• 网络包只是存放在内存中的一串二进制数字信息，没有办法直接发送给对方。
• 网卡：负责将数字信息转换为电信号，使其能在网线上传输（真正的数据发送过程）。
• 控制网卡还需要靠网卡驱动程序。
• 网卡驱动获取网络包之后，会将其复制到网卡内的缓存区中，接着会在其开头加上报头和起始帧分界符，在末尾加上用于检测错误的帧校验序列。

  • 起始帧分界符：是一个用来表示包起始位置的标记
  • 末尾的 FCS（帧校验序列）：用来检查包传输过程是否有损坏

最后网卡会将包转为电信号，通过网线发送出去。

交换机

交换机的设计是将网络包原样转发到目的地。交换机工作在 MAC 层，也称为二层网络设备。

交换机的包接收操作

1. 电信号到达网线接口，交换机里的模块进行接收，接下来交换机里的模块将电信号转换为数字信号。

2. 通过包末尾的 FCS 校验错误，如果没问题则放到缓冲区。

   • 计算机的网卡本身具有 MAC 地址，并通过核对收到的包的接收方 MAC 地址判断是不是发给自己的，如果不是发给自己的则丢弃；
   • 交换机的端口不核对接收方 MAC 地址，而是直接接收所有的包并存放到缓冲区中。
   • 和网卡不同，交换机的端口不具有 MAC 地址。

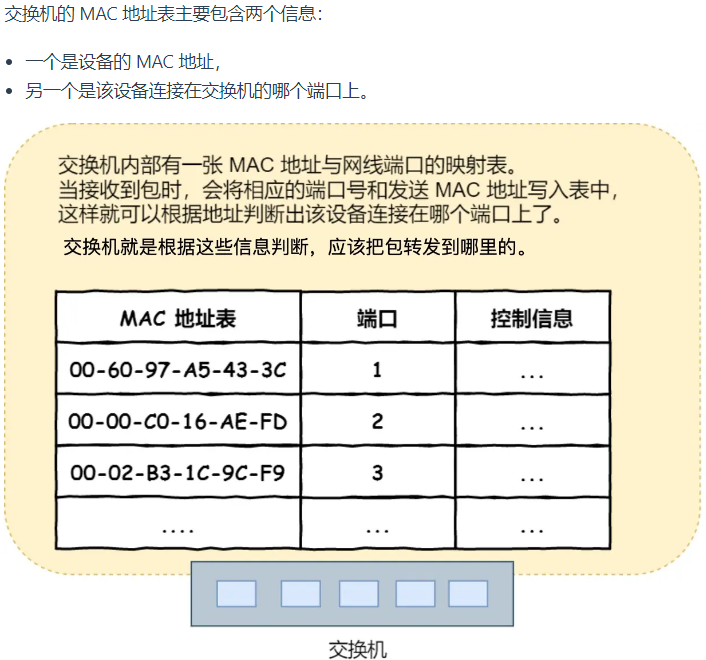

3. 查询这个包的接收方 MAC 地址是否已经在 MAC 地址表中有记录了。

交换机根据 MAC 地址表查找 MAC 地址，然后将信号发送到相应的端口。

路由器

网络包经过交换机之后，现在到达了路由器，并在此被转发到下一个路由器或目标设备。

• 基本原理：当转发包时，首先路由器端口会接收发给自己的以太网包，然后路由表查询转发目标，再由相应的端口作为发送方将以太网包发送出去。

• 包接收操作：路由器的端口都具有 MAC 地址，只接收与自身地址匹配的包，遇到不匹配的包则直接丢弃。

• 完成包接收操作之后，路由器就会去掉包开头的 MAC 头部。

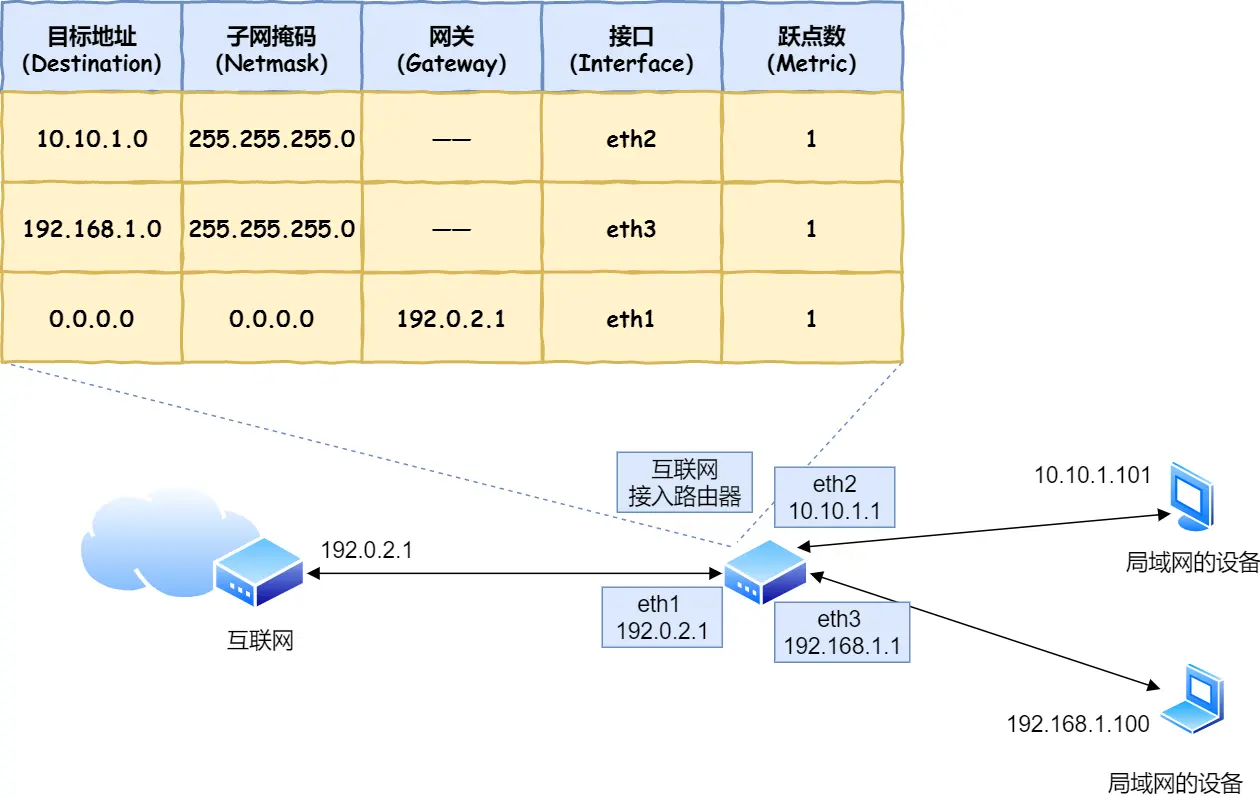

• 转发操作：

  1. 查询路由表判断转发目标


  2. 找不到匹配路由时，就会选择默认路由，路由表中子网掩码为 0.0.0.0 的记录表示「默认路由」。

• 发送操作：

  1. 根据路由表的网关列判断对方的地址。

     • 如果网关是一个 IP 地址，则是要转发到的目标地址，还未抵达终点，还需继续需要路由器转发。
     • 如果网关为空，则 IP 头部中的接收方 IP 地址就是要转发到的目标地址，说明已抵达终点 。

  2. 通过 ARP 协议根据 IP 地址查询 MAC 地址，并将查询的结果作为接收方 MAC 地址。
  3. 在 ARP 缓存中查询，如果找不到则发送 ARP 查询请求。
  4. 发送方 MAC 地址字段，这里填写输出端口的 MAC 地址。还有一个以太类型字段，填写 0800 （十六进制）表示 IP 协议。
  5. 网络包完成后，接下来会将其转换成电信号并通过端口发送出去。
  6. 发送出去的网络包会通过交换机到达下一个路由器，经过层层转发之后，网络包就到达了最终的目的地。

在网络包传输的过程中，源 IP 和目标 IP 始终是不会变的，一直变化的是 MAC 地址，因为需要 MAC 地址在以太网内进行两个设备之间的包传输。

路由器与交换机的区别

• 路由器是基于 IP 设计的，俗称三层网络设备，路由器的各个端口都具有 MAC 地址和 IP 地址；
• 交换机是基于以太网设计的，俗称二层网络设备，交换机的端口不具有 MAC 地址。

服务器与客户端

1. 服务器接收处理请求包：数据包抵达服务器，依次解析：
   • MAC 头（匹配则接收）
   • IP 头（确认协议为 TCP ）
   • TCP 头（校验序列号，匹配则缓存并回 ACK，结合端口号确定给 HTTP 进程 ），HTTP 进程封装网页为响应报文
2. 响应报文回传客户端：响应报文添加 TCP、IP、MAC 头（源为服务器 IP，目的为客户端 IP ），经网卡、交换机、路由器跳转传输，到达客户端所在路由器后，经交换机转发给客户端。
3. 客户端处理与断开连接：客户端解析数据包获取 HTTP 响应报文，交由浏览器渲染页面，之后通过 TCP 四次挥手断开连接 。

网络模型

OSI 网络模型（7 层）

开放式系统互联通信参考模型（Open System Interconnection Reference Model），也就是 OSI 网络模型，该模型主要有 7 层，分别是应用层、表示层、会话层、传输层、网络层、数据链路层以及物理层。

每一层负责的职能都不同，如下：

• 应用层，负责给应用程序提供统一的接口；
• 表示层，负责把数据转换成兼容另一个系统能识别的格式；
• 会话层，负责建立、管理和终止表示层实体之间的通信会话；
• 传输层，负责端到端的数据传输；
• 网络层，负责数据的路由、转发、分片；
• 数据链路层，负责数据的封帧和差错检测，以及 MAC 寻址；
• 物理层，负责在物理网络中传输数据帧；

TCP/IP 网络模型（4层）

Linux 系统正是按照这套网络模型来实现网络协议栈的。

TCP/IP 网络模型共有 4 层，分别是应用层、传输层、网络层和网络接口层，每一层负责的职能如下：

• 应用层，负责向用户提供一组应用程序，比如 HTTP、DNS、FTP 等;
• 传输层，负责端到端的通信比如 TCP、UDP 等；
• 网络层，负责网络包的封装、分片、路由、转发，比如 IP、ICMP 等；
• 网络接口层，负责网络包在物理网络中的传输，比如网络包的封帧、 MAC 寻址、差错检测，以及通过网卡传输网络帧等；

关系

七层和四层负载均衡，是用 OSI 网络模型来描述的，

• 七层对应的是应用层，
• 四层对应的是传输层。

Linux 网络协议栈

Linux 网络协议栈：

Linux 接收网络包的流程

1. 网卡接收与数据写入：网卡通过 DMA 技术，将接收的网络包写入指定内存地址（Ring Buffer 环形缓冲区 ）。

   网卡：是计算机里的一个硬件，专门负责接收和发送网络包。

2. 网络包已到达的初始通知方式及问题：
   • 最初靠触发中断告知操作系统，即网卡收包触发中断，让系统知晓。
   • 但在高性能网络场景，包数量多会频繁触发中断，使 CPU 忙于处理中断，影响系统整体效率。
3. 引入 NAPI 机制优化：Linux 内核 2.6 版本引入 NAPI 机制，以混合 「中断和轮询」方式收包。

   NAPI 机制核心概念：不采用中断的方式读取数据，而是首先采用中断唤醒数据接收的服务程序，然后 poll 的方法来轮询数据。

4. 硬件中断处理流程：
   • 网卡发硬件中断给 CPU，CPU 依中断表调用中断处理函数。

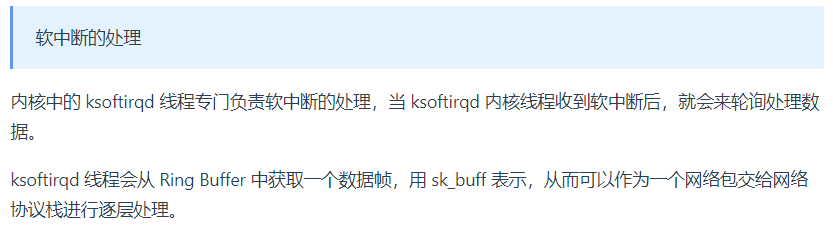

   • 中断处理函数先 「暂时屏蔽中断」，让网卡下次再收到数据包直接写内存，避免 CPU 持续被中断；接着发起 「软中断」，再恢复屏蔽的中断，后续主要工作交给软中断处理函数 。

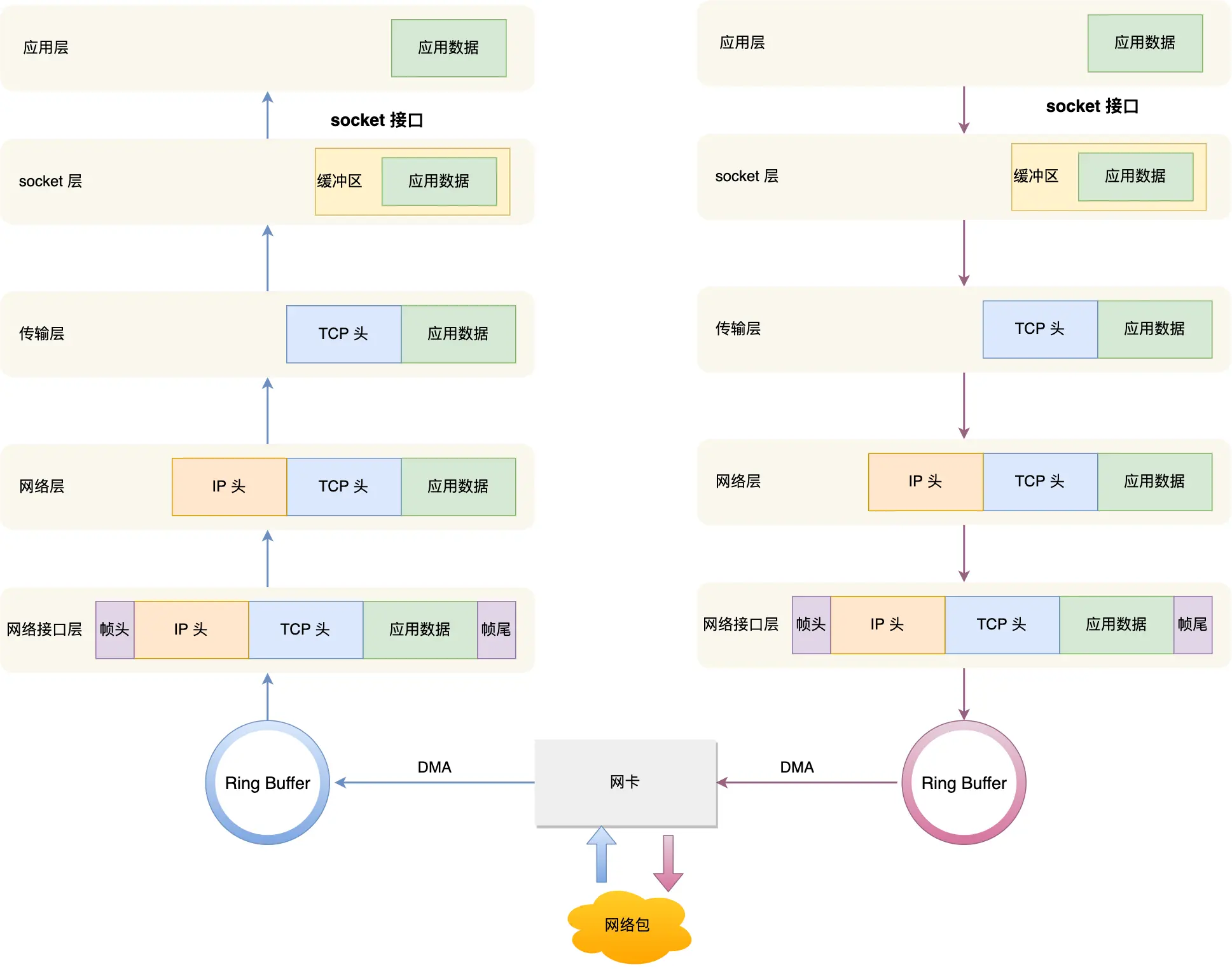

网络协议栈

1. 进入网络接口层：检查报文合法性，非法则丢弃；合法则识别上层协议类型（IPv4/IPv6 等 ），去掉帧头帧尾，交给网络层。
2. 到网络层：取出 IP 包，判断网络包走向；若发往本机，识别上层协议（TCP/UDP ），去掉 IP 头，交给传输层。
3. 传输层：取出 TCP/UDP 头，依据四元组（源 IP、源端口、目的 IP、目的端口 ）找对应 Socket，将数据放入其接收缓冲区。
4. 应用层：程序调用 Socket 接口，把内核 Socket 接收缓冲区数据拷贝到应用层缓冲区，唤醒用户进程 ，至此完成网络包接收。 还提及可结合图看接收（左）与发送（右，反向流程 ）流程。


Linux 发送网络包的流程

1. 应用层与内核态切换及初始准备：应用程序调用 Socket 发送接口（系统调用），从用户态陷入内核态 Socket 层；内核申请 sk_buff 内存，将用户数据拷贝至 sk_buff 并加入发送缓冲区 。
2. 协议栈逐层处理（以 TCP 为例）
   • 网络协议栈从发送缓冲区取出 sk_buff，按 TCP/IP 协议栈从上到下处理；若为 TCP 传输，因需支持丢包重传（ACK 确认前 sk_buff 不能删 ），会拷贝新 sk_buff 副本用于后续发送，收到 ACK 后释放原始 sk_buff 。
   • 填充各层首部：依次填充 TCP 头、IP 头（网络层选取路由、填充 IP 头、netfilter 过滤、可能分片 ）、帧头和帧尾（网络接口层通过 ARP 获下一跳 MAC 地址填充 ），sk_buff 借助 data 指针调整适配各层数据表示（如应用层 data、TCP 层 segment 等 ）。
3. 网卡发送及后续处理
   • 网络接口层将 sk_buff 放入网卡发送队列，触发“软中断”告知驱动；驱动读取 sk_buff 挂到 RingBuffer，映射到网卡可访问内存 DMA 区域后实际发送 。
   • 发送完成后，网卡触发“硬中断”释放内存（sk_buff 及 RingBuffer 内存 ）；传输层收到 TCP 报文 ACK 应答，释放原始 sk_buff 。

发送网络数据的内存拷贝操作

1. 第一次拷贝：调用发送数据系统调用时，内核申请内核态 sk_buff，将用户待发送数据拷贝到 sk_buff 并加入发送缓冲区 。
2. 第二次拷贝：使用 TCP 传输协议时，从传输层进入网络层，为实现可靠传输（等待 ACK ），sk_buff 会被克隆新副本送网络层，发送完副本释放，原始保留到收到 ACK 。
3. 第三次拷贝：IP 层发现 sk_buff 大于 MTU 时，申请额外 sk_buff，将原 sk_buff 拷贝为多个小 sk_buff 分片发送 。
