【开源】基于 C# 编写的轻量级工控网关和 SCADA 组态软件
文章目录
- 简介
- 功能
- 环境准备
- 项目安装
- 快速开始
- 系统拓扑图
- 开发工具推荐
- 项目结构
- 文件目录
- 计划
- 功能演示
- 开源地址
简介
采用技术： 开发语言：C# 运行环境：.NET Framework 数据库：SQL Server
SharpSCADA是一个基于 C# 编写、开源（LGPL-3.0 license）的轻量级工控网关和 SCADA 组态软件，旨在提供灵活且强大的解决方案，以满足工业自动化和监控的需求。该项目支持多种工业协议，包括西门子的Profinet、AB的EtherNetIPs、施耐德的Modbus和OPC等，采用类OPC接口网关实现数据通信。
功能
-
1.轻量级工控网关： 支持当前几种主要的工业协议如西门子的Profinet、AB的EtherNetIPs、施耐德的Modbus和OPC。采用类OPC接口网关。
-
2.数据采集、归档、预警及配置工具 支持实时数据采集、历史数据归档、变量触发预警，并使用TagConfig工具简单的配置实现。
-
3.人机界面（设计时和运行时）
-

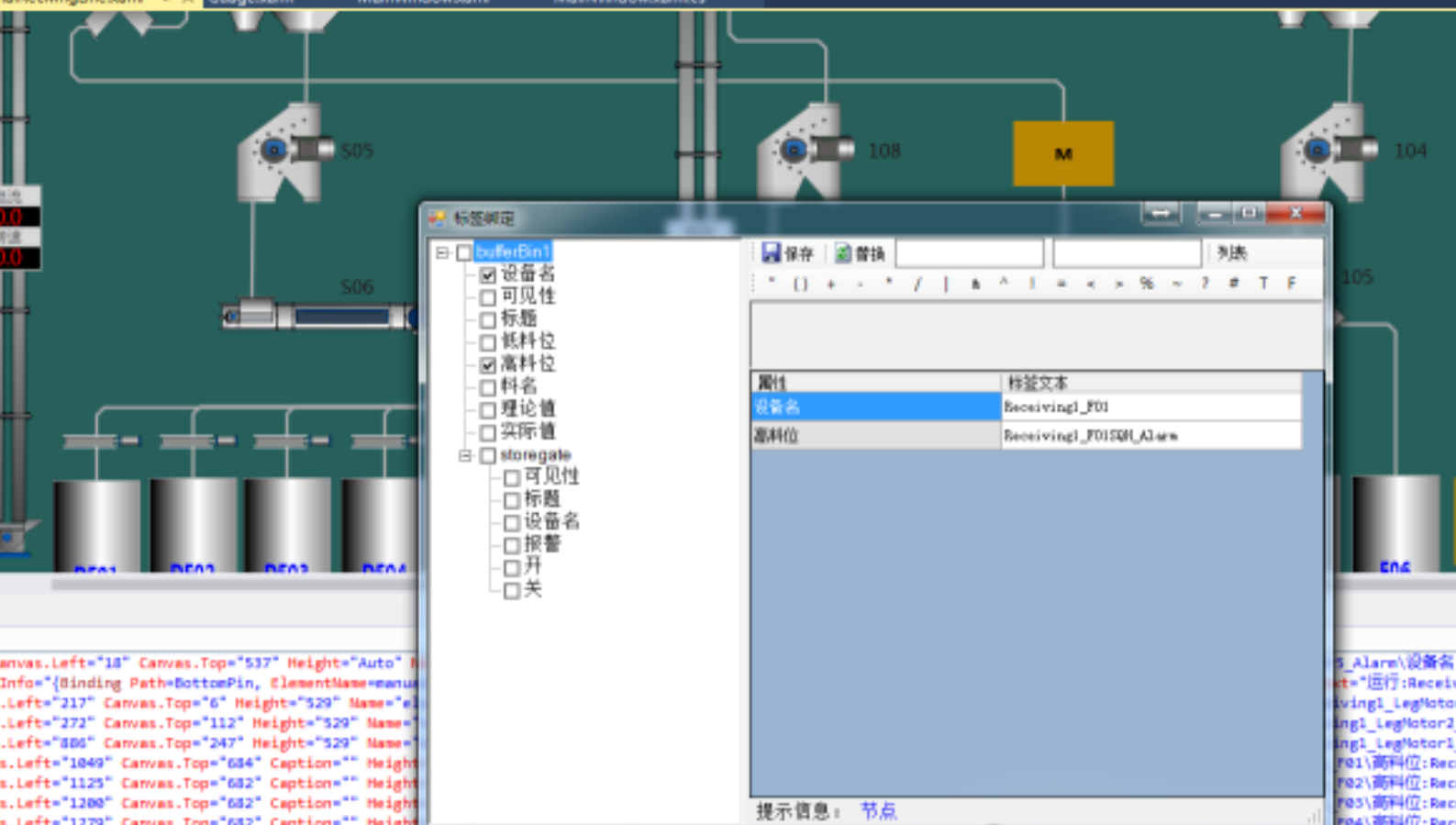

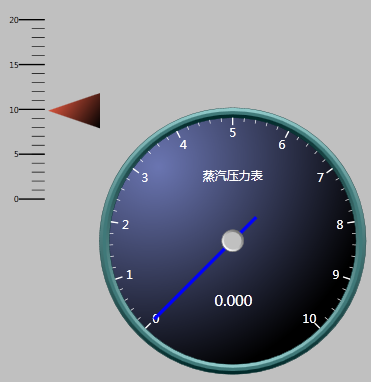

设计时： 采用Microsoft Visual Studio + 设计器插件（在VS2010-VS2015社区版测试通过）。 通过继承HMIControlBase接口并书写极少量的代码即可实现复杂的图元组件。 支持图元拖放、组合、连线、变量绑定及编辑功能。
-
运行时：Microsoft Visual Studio编译运行为可执行文件。
环境准备
Windows：支持的操作系统：Windows 7/8/10/Server 2008 .NET Framework 4.0/4.5/4.6 SQLServer Express 2014/2008
项目安装
下载最新版本，解压后:
-
1.可直接打开项目工程文件测试源代码： …\SCADA\Program下运行DataExchange.sln（支持VS2010-2015各版本）
-
2.可运行可执行文件测试： Server端测试：在目录 …\SCADA\Program\BatchCoreTest\bin\Debug下运行BatchCoreTest.exe Client端测试：在目录 …\SCADA\Program\CoreTest\bin\Debug下运行CoreTest.exe 请参考Document文件夹中的教程：《部署流程》和《设计流程》，如有问题可参考《FAQ》文档。
快速开始
- 1.还原数据库
- 2.修改配置文件并复制到C盘根目录下
- 3.修改数据库内驱动程序的路径
- 4.运行DEMO 具体流程可参看《部署流程》。

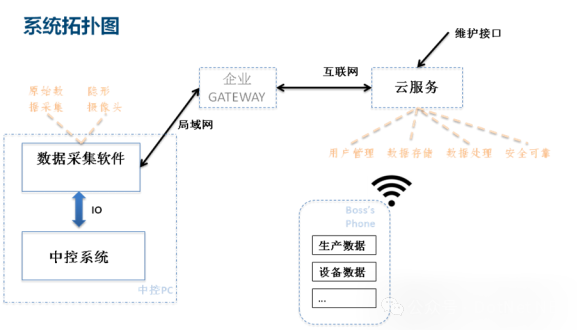

系统拓扑图
开发工具推荐
Visual Studio/Blend：做为组态设计器，推荐VS2010，VS2015版本。
项目结构
驱动程序目前支持：
- 已发布： 内存数据库 Modbus TCP/RTU、 OPC DA、 Siemens S300/200/1200/1500、 Panasonic 、 AB EtherNetIP、 Omron UDP
- 后续发布： DDE、 Mitsubishi
文件目录
-
Database目录[存放数据文件]： db2014.bak文件为SQL Server2014数据备份文件。 db2008.bak文件为SQL Server2008数据备份文件。 test.opf为Kepserver 4.5数据文件（可通过该软件还原为变量表）。 两个csv文件为两组变量。
-
DataConfig目录[存放配置文件]： host.cfg为主配置文件，第一行为网关服务器名/IP地址。如在本地测试，按默认lochost即可。 client.xml为客户端配置文件。 server.xml为网关服务配置文件。
-
dll目录[存放驱动程序及第三方组件]： 如OPCDriver即为OPC 通讯组件。 Dynamicdatadisplay：开源归档数据显示组件，http://dynamicdatadisplay.codeplex.com/ WPFToolkit：WPF开源扩展工具包，http://wpftoolkit.codeplex.com libnodave：西门子驱动开源库(https://github.com/netdata/libnodave)
-
TagConfig目录[存放配置工具]： 可方便配置驱动、组、变量、报警、量程等信息。支持导入导出。
-

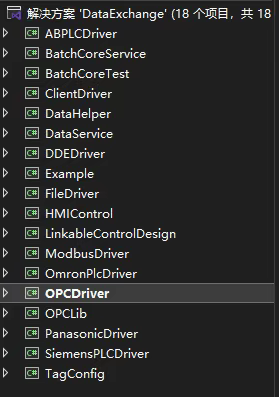

Program目录[存放源代码]： BatchCoreTest工程为网关服务器测试代码（控制台显示）。 BatchCoreService工程同BatchCoreTest，但可编译为Windows服务。 DataService工程为框架及主要接口组件。 CoreTest工程为样例文件。包含一系列界面元素。 HMIControl工程为图元组件。可支持工具栏拖放。 LinkableControlDesignTime工程为Visual Studio设计器支持插件。 DataHelper工程为SQL数据库帮助组件，同时为变量数据归档提供支持。 ClientDriver、ModbusDriver、OPCDriver、FileDriver为各类通讯组件。
-
Example目录[存放样例]： 参照Document/部署流程，还原数据库，修改配置文件。 启动BatchCoreTest.exe(服务端)。 再启动CoreTest.exe(客户端)。
计划
- 支持.NET Core。(目前已有测试版在CoreApp文件夹）
- 实现更多的通讯接口：如欧姆龙、OPC UA等。
- 更丰富的图元组件：如楼宇自控、化工等各行业。
- 功能扩展：如进一步处理数据、过程控制等。
- 安全性：安全性是重中之重，目前做的很不够。

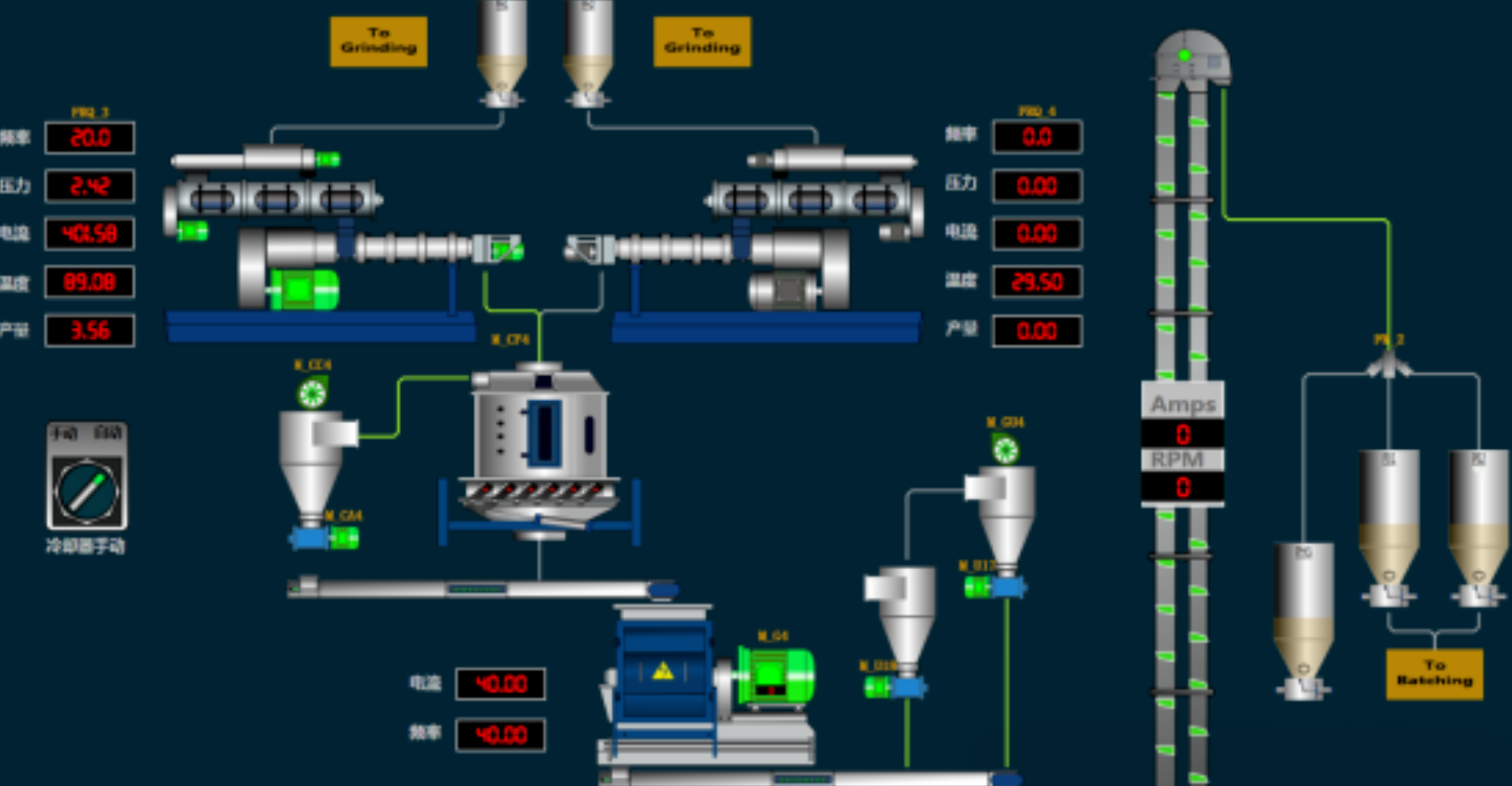

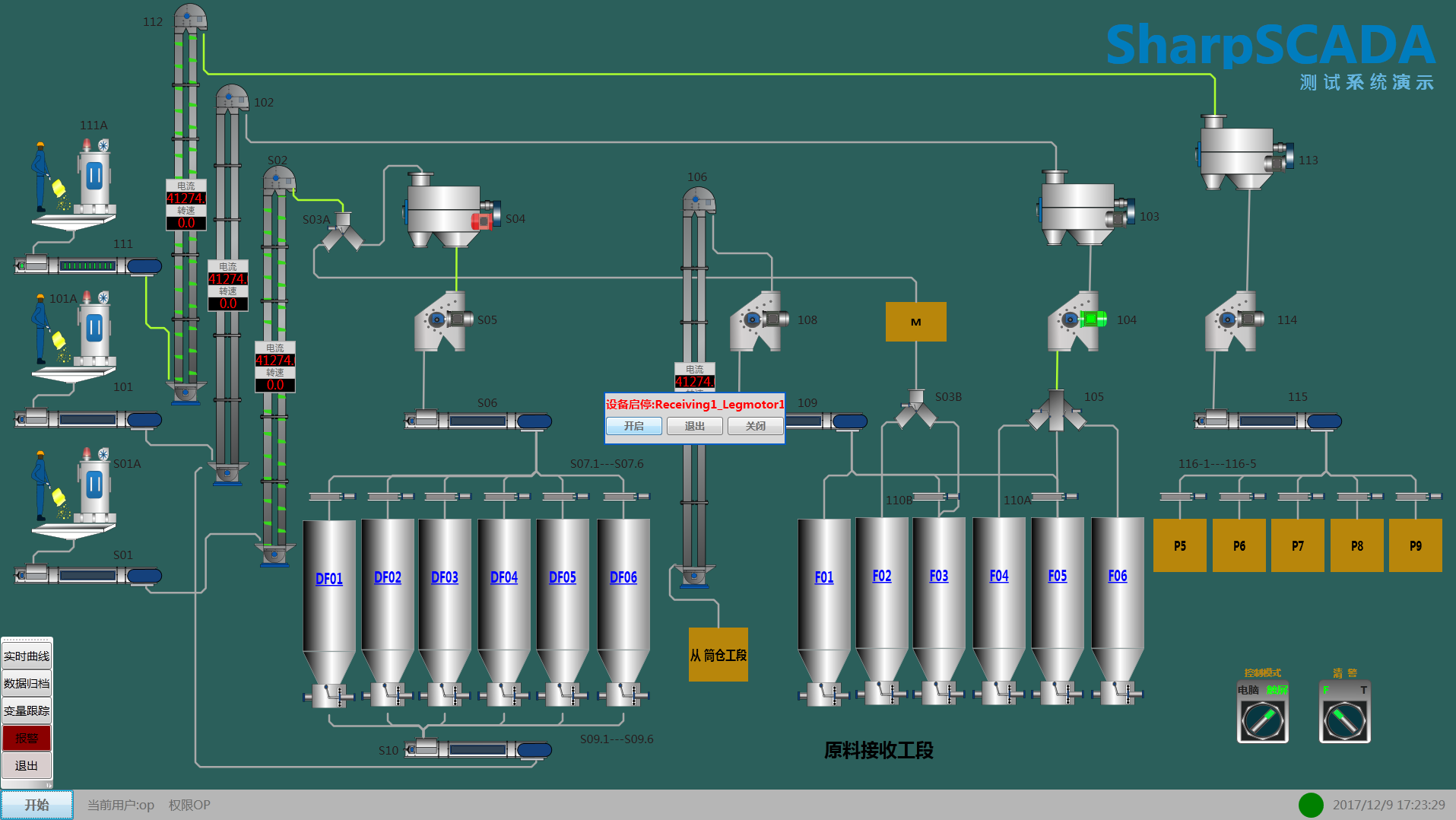

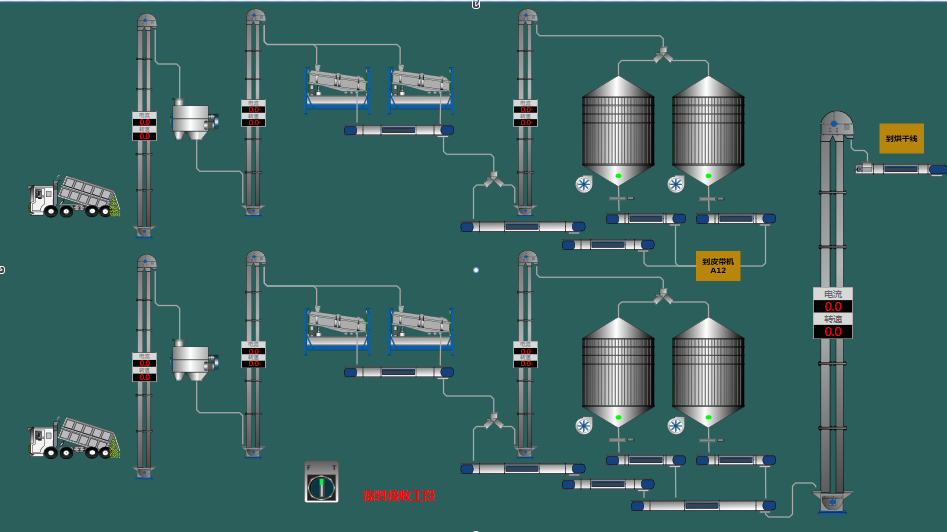

功能演示
开源地址
https://github.com/GavinYellow/SharpSCADA
