5G/4G PHY SoC：RNS802，适用于集成和分解的小型蜂窝 RAN 架构。

产品概要

RNS802 是一款专为 5GNR/LTE 分解式和集成式 RAN 架构设计的 PHY SoC，符合业界领先的 Open RAN 规范。RNS802 通过 PCIe 上的 SCF FAPI 接口与 2/3 层堆栈连接。RNS802 支持通过 O-RAN Open Fronthaul eCPRI 接口与射频单元 (O-RU) 无缝连接，或通过标准化 JESD204B 高速串行接口直接与 RFIC 连接。

主要应用

RNS802 SoC 专为以下网络部署中的 5G 和 4G 平台而设计：
 室内住宅、企业、私有和工业网络
 中立主机网络
 室外网络

RNS802 可用于以下架构：

 集成 4G eNB 或 5G gNB
 双模 4G/5G RAN
 拆分 2 和 6 解耦 RAN
 拆分 7.2x O-RAN 分布式单元 (DU)

主要特性

 芯片支持 RANsemi 的 5G、LTE 和双模 PHY 软件
 SCF FAPI 接口
 Ceva XC12 5G 优化矢量信号处理器
 RISC-V 标量处理器集群
 编解码器：LDPC、Turbo 和 Polar
傅里叶变换：FFT、iFFT
 均衡器：MMSE/MMSE-IRC/MLD
 数字前端 (DFE)
 O-RAN eCPRI 开放式前传
 IQ 压缩/解压缩
 安全的片上启动功能
 调试和设备监控

关键接口

 4 通道 JESD204B 无线接口
最多支持 4 个 RFIC
 用于 eCPRI 的 10/25 千兆以太网
 连接至 NPU 的 Gen4 4 通道 PCIe 接口
 LPDDR4 32 位接口 (2666/3200MHz)
 同步和时钟接口：
IEEE1588v2、GNSS
 SPI、I2C 和 GPIO 控制接口

关键性能

RNS802 支持 3GPP 5GNR 版本 15 和 16，为未来版本提供灵活性。
RNS802 还支持单模、双模或三模 LTE，或同时支持 5GNR/LTE 双模。这为灵活的多 RAT、多载波组件配置提供了支持。
5GNR FR1“Sub-6GHz”总结
 最多 4 个 TX/4 个 RX 射频基带端口
 双小区，每小区 2 个 UL/4 个 DL MIMO 层
 单小区，4 个 UL/8 个 DL MIMO 层
 每小区 100MHz 带宽
 下行吞吐量：4Gbps，上行 2Gbps
5GNR FR2 毫米波总结
 单小区，2 个 TX/2 个 RX 射频端口
 2 个 UL/2 个 DL MIMO 层
 400MHz 带宽
 下行吞吐量：3Gbps，上行 3Gbps
双模/LTE 总结
 单 LTE 小区：4 个 TX/4 个 RX 天线端口，
4 个 UL/4 个 DL MIMO 层，20MHz
 双或三 LTE 小区：每小区最多 4 个 TX/4 个 RX 天线端口，2上行/下行 MIMO
层，20MHz
 双模 5G 和 3 个 LTE 小区
封装概要
 25mm x 25mm 增强散热
倒装芯片球栅阵列

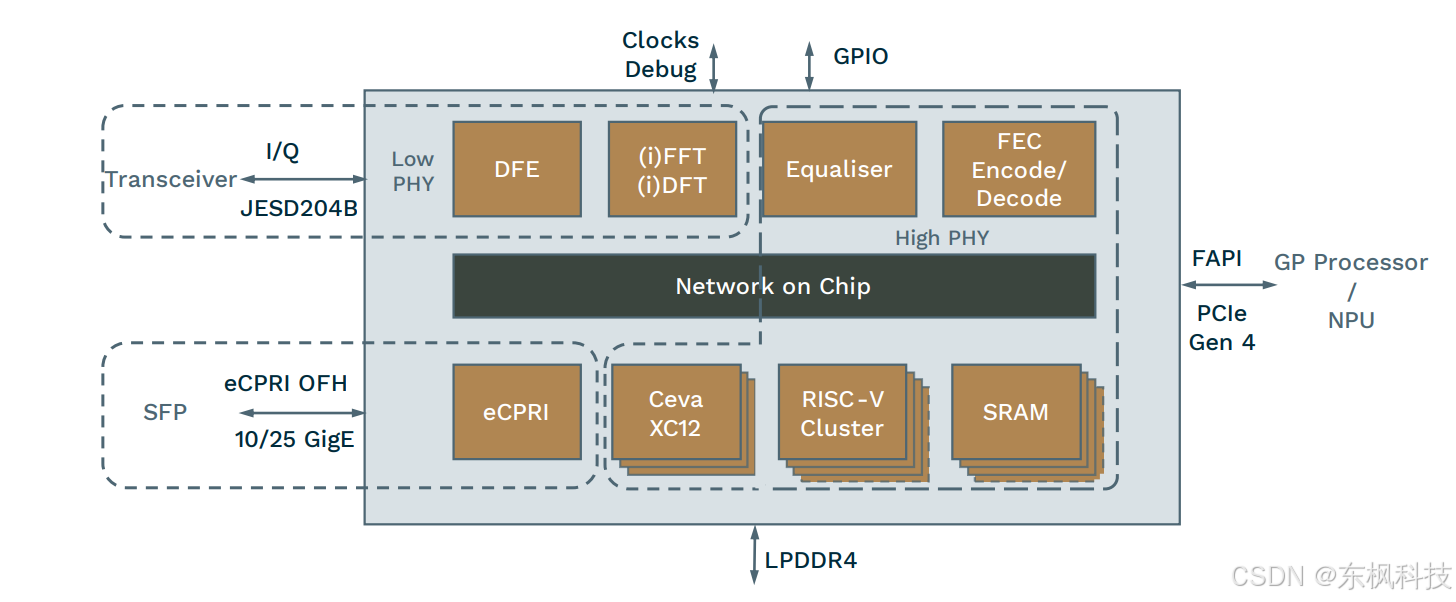

架构框图

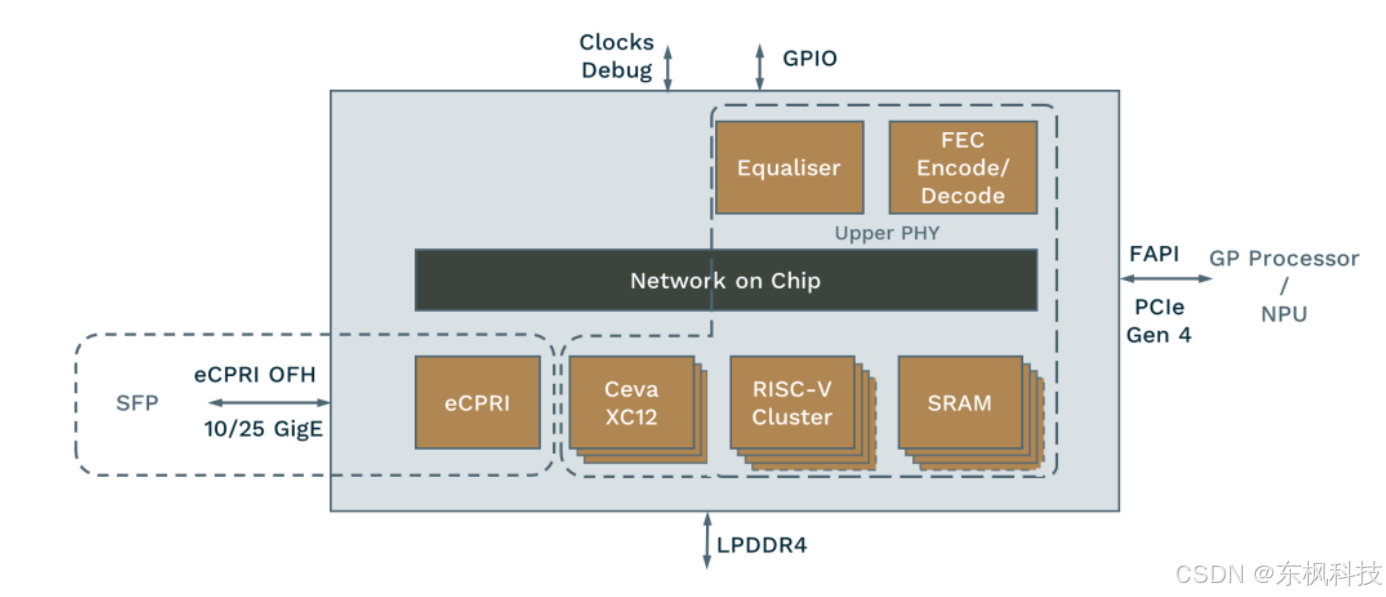

5G NR High PHY O-DU 用例

对于 O-DU 用例，RNS802 运行 RANsemi High PHY 软件，通过 PCIe 接口发送 SCF FAPI 消息，并通过符合 O-RAN 联盟标准的 10/25GigE 开放式前传接口与 O-RU 连接。

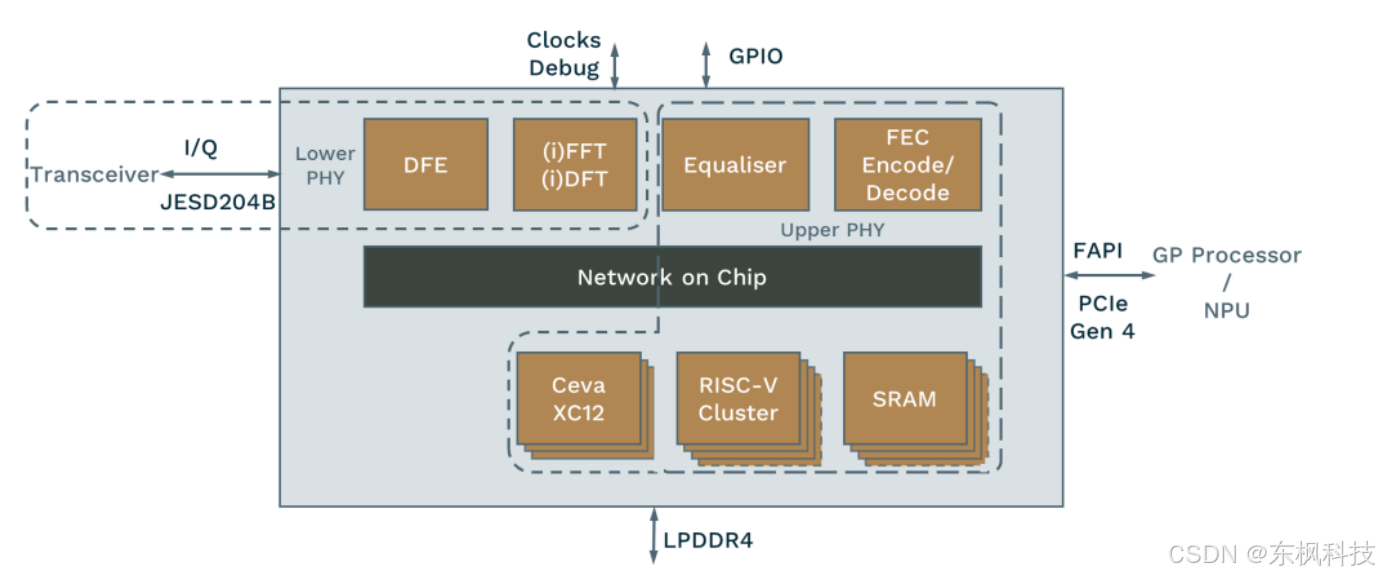

4G/5G 全 PHY 用例

RNS802 使用 RANsemi 4G、5G 或双模全 PHY 软件，该软件支持 SCF
FAPI 接口通过 PCIe 接口连接到在 NPU 上运行的合作伙伴 L2/L3 软件，并通过
JESD204B 接口连接到合作伙伴 RFIC。
