008.Redis Cluster集群架构实践

news 2025/8/21 6:38:16

文章目录

- Cluster模式实战
- - 环境准备
  - 时钟服务
  - 变量准备
  - 互信配置
  - Redis安装前置优化
  - 编译安装
  - Redis服务单元
  - Redis 成员节点配置
  - 其他节点配置
  - Redis服务启动
  - 确认服务
  - 组建集群
  - 确认验证
- 集群管理
- - 查看集群
  - 数据操作
  - 故障模拟

Cluster模式实战

环境准备

安全预设

根据实际情况，关闭防火墙和SELinux。

[root@redis01 ~]# systemctl disable firewalld --now
[root@redis01 ~]# sed -i 's/=enforcing/=disabled/g' /etc/selinux/config

注意：以上操作需要在所有节点上执行。

节点规划

角色	主机名	IP地址	槽位规划
Redis Master	redis01	172.24.8.11	0-5460
Redis Master	redis02	172.24.8.12	5461-10922
Redis Master	redis03	172.24.8.13	10923-16383
Redis01 的 Slave	redis04	172.24.8.14	——
Redis02 的 Slave	redis05	172.24.8.15	——
Redis03 的 Slave	redis06	172.24.8.16	——

配置主机名
建议配置内部主机名解析。

[root@redis01 ~]# cat >> /etc/hosts << EOF
172.24.8.11 redis01
172.24.8.12 redis02
172.24.8.13 redis03
172.24.8.14 redis04
172.24.8.15 redis05
172.24.8.16 redis06
EOF

时钟服务

主从架构建议保证时钟服务正确，具体时钟配置参考：NTP服务器

001.Chrony时间服务器

ntpd服务查看

[root@redis01 ~]# ntpq -npremote           refid      st t when poll reach   delay   offset  jitter
==============================================================================
*116.62.13.223   100.100.61.92    2 u   28   64  377   34.750   24.098   4.261
+203.107.6.88    100.107.25.114   2 u   13   64  377   47.745   18.287   8.121

chrony服务查看

[root@redis01 ~]# chronyc sources -v

变量准备

为实现自动化部署，自动化分发相关文件，提前定义相关主机名、IP组、变量等。

[root@redis01 ~]# vim redisnodes.sh                             #确认相关主机名和IP
#!/bin/bash
#***************************************************************#
# ScriptName: redisnodes.sh
# Author: xhy
# Create Date: 2025-02-22 01:44
# Modify Author: xhy
# Modify Date: 2025-02-22 01:44
# Version: v1
#***************************************************************## 集群 REDIS 机器 IP 数组
export REDIS_IPS=(172.24.8.11 172.24.8.12 172.24.8.13)# 集群 REDIS IP 对应的主机名数组
export REDIS_NAMES=(redis01 redis02 redis03)# 集群 CLUSTER 机器 IP 数组
export ALL_IPS=(172.24.8.11 172.24.8.12 172.24.8.13 172.24.8.14 172.24.8.15 172.24.8.16)# 集群 CLUSTER IP 对应的主机名数组
export ALL_NAMES=(redis01 redis02 redis03 redis04 redis05 redis06)

互信配置

为了方便远程分发文件和执行命令，本方案配置 redis01 节点到其它节点的 ssh信任关系，即免秘钥管理所有其他节点。

[root@redis01 ~]# source redisnodes.sh                                #载入变量[root@redis01 ~]# wget http://down.linuxsb.com/myshell/mkpublickey.sh
[root@redis01 ~]# vi mkpublickey.sh                                    #确认IP[root@redis01 ~]# bash mkpublickey.sh redhat123

提示：如上仅需在 redis01 节点上操作。

Redis安装前置优化

[root@redis01 ~]# chmod +x *.sh
[root@redis01 ~]# source redisnodes.sh
[root@redis01 ~]# for all_ip in ${ALL_IPS[@]}doecho -e "\n\n\033[33m[INFO] >>> ${all_ip}...\033[0m"sleep 2scp -rp /etc/hosts root@${all_ip}:/etc/hostsssh root@${all_ip} "echo 'vm.overcommit_memory=1' > /etc/sysctl.d/redis-sysctl.conf"ssh root@${all_ip} "sysctl -p /etc/sysctl.d/redis-sysctl.conf"ssh root@${all_ip} "echo 'echo never > /sys/kernel/mm/transparent_hugepage/enabled' >> /etc/rc.d/rc.local"done

提示：如上仅需在 redis01 上操作。

编译安装

建议使用编译安装。

[root@redis01 ~]# source redisnodes.sh
[root@redis01 ~]# for all_ip in ${ALL_IPS[@]}doecho -e "\n\n\033[33m[INFO] >>> ${all_ip}...\033[0m"sleep 2scp -rp /etc/hosts root@${all_ip}:/etc/hostsssh root@${all_ip} "mkdir -p /tmp/redis-tmp /etc/redis/ /var/log/redis/"ssh root@${all_ip} << EOFREIDS_VER=8.0.3DOWNLOAD_URL="https://mirrors.huaweicloud.com/redis"curl -L "\${DOWNLOAD_URL}/redis-\${REIDS_VER}.tar.gz" -o "/tmp/redis-\${REIDS_VER}.tar.gz"tar xzvf "/tmp/redis-\${REIDS_VER}.tar.gz" -C /tmp/redis-tmp --strip-components=1 --no-same-ownercd /tmp/redis-tmpmake -j4make install PREFIX=/usr/local/redisecho 'PATH=/usr/local/redis/bin:\$PATH' > /etc/profile.d/redis.shsource /etc/profile.d/redis.shredis-cli -v
EOFdone

提示：所有主从节点都需要安装Redis，如上可实现所有节点循环编译完成安装。

Redis服务单元

通过服务单元的方式管理Redis是更推荐的方式，更符合最佳实践。

[root@redis01 ~]# cat > /usr/lib/systemd/system/redis-server.service <<EOF
[Unit]
Description=Redis Server Manager
After=network.target
After=network-online.target
Wants=network-online.target
Documentation=https://redis.io/documentation[Service]
ExecStart=/usr/local/redis/bin/redis-server /etc/redis/redis01_6379.conf
ExecStop=/usr/local/redis/bin/redis-cli shutdown
#Restart=on-failure
RestartSec=5
Type=forking[Install]
WantedBy=multi-user.target
EOF[root@redis01 ~]# source redisnodes.sh
[root@redis01 ~]# for redis_ip in ${ALL_IPS[@]}doecho -e "\n\n\033[33m[INFO] >>> ${redis_ip}...\033[0m"sleep 2scp -rp /usr/lib/systemd/system/redis-server.service root@${redis_ip}:/usr/lib/systemd/system/ssh root@${redis_ip} "mkdir -p /run/redis"done

提示：所有主从节点都建议使用服务单元的方式管理。

Redis 成员节点配置

[root@redis01 ~]# mkdir -p /var/lib/redis/redis01/          #创建Redis RDB持久化文件保存路径[root@redis01 ~]# cp /tmp/redis-tmp/redis.conf /etc/redis/redis01_6379.conf[root@redis01 ~]# vim /etc/redis/redis01_6379.conf
#……
# 核心配置项：
bind 0.0.0.0 -::1                       # 允许所有IP连接
protected-mode no                       # 关闭保护模式
port 6379
daemonize yes                           # 开启后台运行
logfile "/var/log/redis/redis01.log"    # log文件存储位置
dir "/var/lib/redis/redis01"            # 本地数据库存储目录# 集群核心配置
cluster-enabled yes                     # 是否以集群模式启动
cluster-config-file nodes-6379.conf     # 生成的集群节点配置文件名
cluster-node-timeout 15000              # 集群节点回应最长时间，超过该时间被认为下线
cluster-require-full-coverage no
cluster-replica-validity-factor 0       # 允许故障后立即切换# 安全配置（按需启用）
requirepass "StrongPassword123!"        # 基于安全考虑增加验证
#……

其他节点配置

配置分发
将服务单元和配置文件分发至所有其他节点。

[root@redis01 ~]# for all_ip in ${ALL_IPS[@]}doecho -e "\n\n\033[33m[INFO] >>> ${all_ip}...\033[0m"sleep 2ssh root@${all_ip} "mkdir -p /var/lib/redis/redis01"scp -rp /etc/redis/redis01_6379.conf root@${all_ip}:/etc/redis/scp -rp /usr/lib/systemd/system/redis-server.service root@${all_ip}:/usr/lib/systemd/system/done

集群节点会在添加集群成员的时候自动配置从节点。

Redis服务启动

所有节点相同配置，然后启动redis服务。

[root@redis01 ~]# for all_ip in ${ALL_IPS[@]}doecho -e "\n\n\033[33m[INFO] >>> ${all_ip}...\033[0m"sleep 5ssh root@${all_ip} "systemctl daemon-reload"ssh root@${all_ip} "systemctl enable redis-server.service --now"ssh root@${all_ip} "systemctl restart redis-server.service"ssh root@${all_ip} "systemctl status redis-server.service"done

确认服务

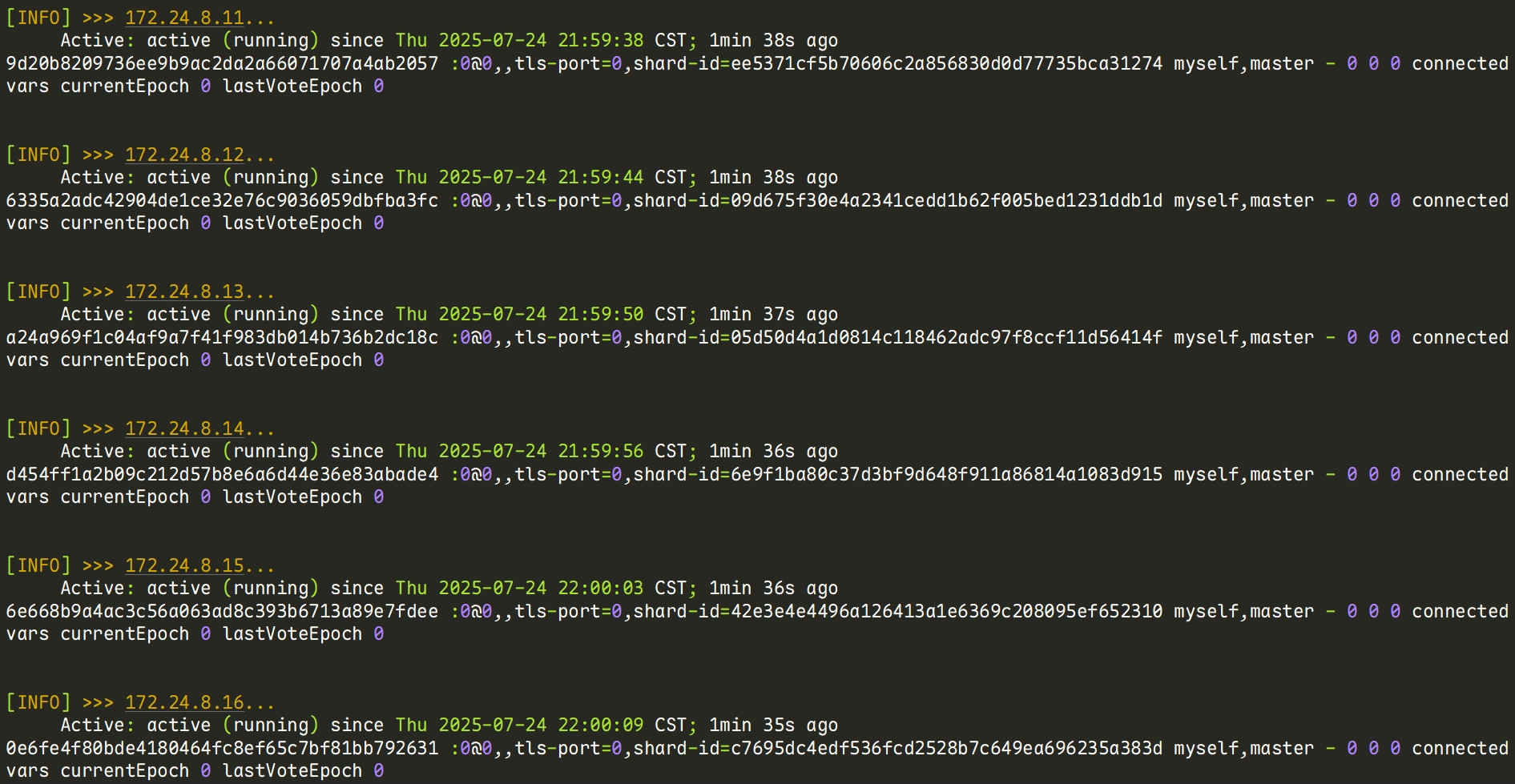

当所有节点redis服务启动后，查看相关服务以及集群配置文件是否生成一组集群信息。
每个redis信息都不相同，彼此之间没有联通。

[root@redis01 ~]# for all_ip in ${ALL_IPS[@]}doecho -e "\n\n\033[33m[INFO] >>> ${all_ip}...\033[0m"sleep 5ssh root@${all_ip} "systemctl status redis-server.service | grep Active"ssh root@${all_ip} "cat /var/lib/redis/redis01/nodes-6379.conf"done

010

组建集群

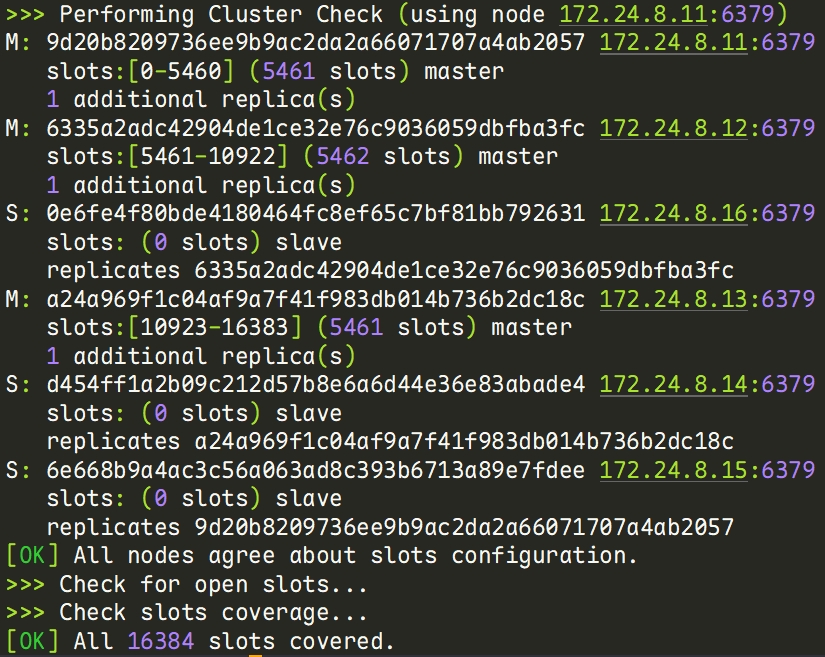

在任何节点可执行组建集群的命令。

[root@redis01 ~]# redis-cli --cluster create \172.24.8.11:6379 \172.24.8.12:6379 \172.24.8.13:6379 \172.24.8.14:6379 \172.24.8.15:6379 \172.24.8.16:6379 \-a StrongPassword123! \--cluster-replicas 1

提示：
–cluster-replicas 1：指定每个主节点的从节点数量
前 N 个节点是主节点：N = 总节点数 / (replicas+1)
后 M 个节点是从节点：M = N * replicas
Redis 会按顺序自动绑定：从节点1 → 主节点1，从节点2 → 主节点2 …

011

确认验证

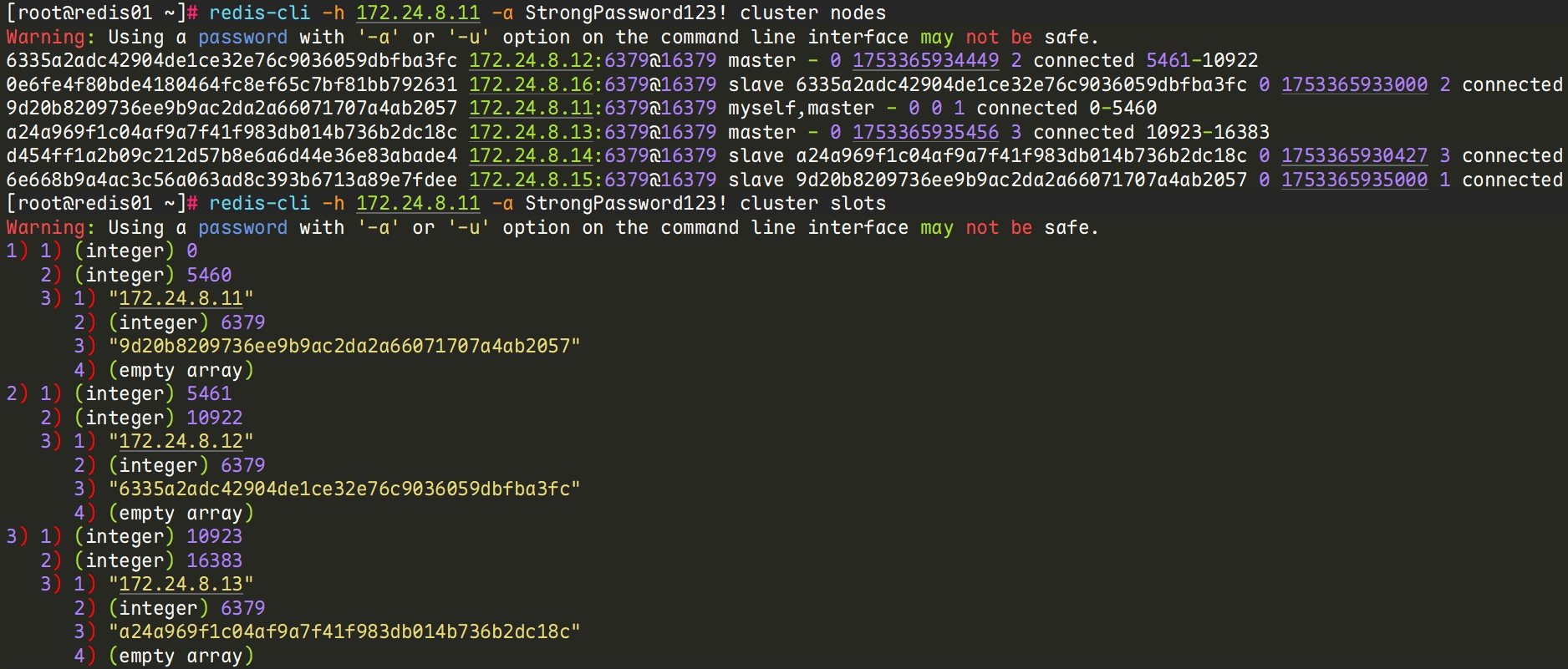

查看相关集群信息。

[root@redis01 ~]# redis-cli -h 172.24.8.11 -a StrongPassword123! cluster nodes      # 查看节点关系
[root@redis01 ~]# redis-cli -h 172.24.8.11 -a StrongPassword123! cluster slots      # 检查槽位分配

012

集群管理

查看集群

[root@redis06 ~]# redis-cli -a StrongPassword123! -c -h 172.24.8.11
Warning: Using a password with '-a' or '-u' option on the command line interface may not be safe.
172.24.8.11:6379> cluster info
cluster_state:ok
cluster_slots_assigned:16384
cluster_slots_ok:16384
cluster_slots_pfail:0
cluster_slots_fail:0
cluster_known_nodes:6
cluster_size:3
cluster_current_epoch:6
cluster_my_epoch:1
cluster_stats_messages_ping_sent:328
cluster_stats_messages_pong_sent:340
cluster_stats_messages_sent:668
cluster_stats_messages_ping_received:335
cluster_stats_messages_pong_received:328
cluster_stats_messages_meet_received:5
cluster_stats_messages_received:668
total_cluster_links_buffer_limit_exceeded:0

数据操作

172.24.8.11:6379> SET user:1001 "Alice"                         #自动路由到正确节点
-> Redirected to slot [5712] located at 172.24.8.12:6379
OK
172.24.8.12:6379> CLUSTER NODES
6335a2adc42904de1ce32e76c9036059dbfba3fc 172.24.8.12:6379@16379 myself,master - 0 0 2 connected 5461-10922
d454ff1a2b09c212d57b8e6a6d44e36e83abade4 172.24.8.14:6379@16379 slave a24a969f1c04af9a7f41f983db014b736b2dc18c 0 1753366216099 3 connected
6e668b9a4ac3c56a063ad8c393b6713a89e7fdee 172.24.8.15:6379@16379 slave 9d20b8209736ee9b9ac2da2a66071707a4ab2057 0 1753366215092 1 connected
9d20b8209736ee9b9ac2da2a66071707a4ab2057 172.24.8.11:6379@16379 master - 0 1753366214086 1 connected 0-5460
a24a969f1c04af9a7f41f983db014b736b2dc18c 172.24.8.13:6379@16379 master - 0 1753366213081 3 connected 10923-16383
0e6fe4f80bde4180464fc8ef65c7bf81bb792631 172.24.8.16:6379@16379 slave 6335a2adc42904de1ce32e76c9036059dbfba3fc 0 1753366214000 2 connected

故障模拟

停止服务

模拟任何一个主节点，如redis01故障。

[root@redis01 ~]# systemctl stop redis-server.service

实时监控

实时开启监控，预计30秒后redis01会变成fail。

[root@redis02 ~]# watch -n 1 "redis-cli -h 172.24.8.12 -a StrongPassword123! --no-auth-warning cluster nodes | grep 172.24.8.11"
Every 1.0s: redis-cli -h 172.24.8.12 -a StrongPassword123! --no-auth-warning cluster nodes | grep 172.24.8.11
9d20b8209736ee9b9ac2da2a66071707a4ab2057 172.24.8.11:6379@16379 master,fail - 1753366500843 1753366494804 1 disconnected 0-5460

读取数据

读取通过原来redis01写入的数据，依旧能读取到。

[root@redis02 ~]# redis-cli -c -h 172.24.8.12 -a StrongPassword123! --no-auth-warning \GET user:1001
"Alice"

恢复服务

恢复服务后观察节点加入。

[root@redis01 ~]# systemctl start redis-server.service[root@redis02 ~]# watch -n 1 "redis-cli -h 172.24.8.12 -a StrongPassword123! --no-auth-warning cluster nodes | grep 172.24.8.11"
Every 1.0s: redis-cli -h 172.24.8.12 -a StrongPassword123! --no-auth-warning cluster nodes | grep 172.24.8.119d20b8209736ee9b9ac2da2a66071707a4ab2057 172.24.8.11:6379@16379 master - 0 1753366765000 1 connected 0-5460
