AUTOSAR进阶图解==＞AUTOSAR_SWS_FlashEEPROMEmulation

news 2025/8/20 9:35:39

AUTOSAR Flash EEPROM Emulation (FEE) 模块架构详解

基于AUTOSAR 4.4.0标准的Flash EEPROM Emulation模块深度分析

目录

  • 1. 概述
    • 1.1 FEE模块的作用
    • 1.2 核心功能
  • 2. 模块架构
    • 2.1 整体架构图
    • 2.2 架构层次分析
  • 3. 虚拟地址方案
    • 3.1 地址方案结构图
    • 3.2 地址计算机制
  • 4. 状态机管理
    • 4.1 状态转换图
    • 4.2 状态管理机制
  • 5. 操作序列
    • 5.1 写操作序列图
    • 5.2 异步操作机制
  • 6. 配置模型
    • 6.1 配置结构图
    • 6.2 配置参数详解
  • 7. 错误处理
    • 7.1 错误分类图
    • 7.2 错误处理策略
  • 8. 总结

1. 概述

1.1 FEE模块的作用

Flash EEPROM Emulation (FEE) 模块是AUTOSAR内存硬件抽象层的核心组件，主要功能是为上层应用提供类似EEPROM的存储服务，同时利用Flash存储器的特性实现高效的数据管理。

FEE模块的主要作用包括：

  • 虚拟地址空间管理：提供32位虚拟线性地址空间，抽象底层Flash的物理地址
  • 写入周期均衡：通过智能算法分散写入操作，延长Flash存储器寿命
  • 即时数据支持：为高优先级数据提供快速写入通道，确保关键数据的及时存储
  • 块完整性保护：提供数据一致性检查和错误恢复机制

1.2 核心功能

根据AUTOSAR 4.4.0规范，FEE模块实现以下核心功能：

  1. 地址转换服务：

    • 16位块号 + 16位块内偏移的虚拟地址方案
    • 虚拟页面到物理页面的映射机制
    • 支持最大64KB的单个逻辑块大小

  2. 生命周期管理：

    • 写入周期计数和分布管理
    • 磨损均衡算法实现
    • 内存区域的动态重分配

  3. 数据完整性保障：

    • 写操作的原子性保证
    • 电源故障时的数据保护
    • 损坏块的检测和标记

2. 模块架构

2.1 整体架构图

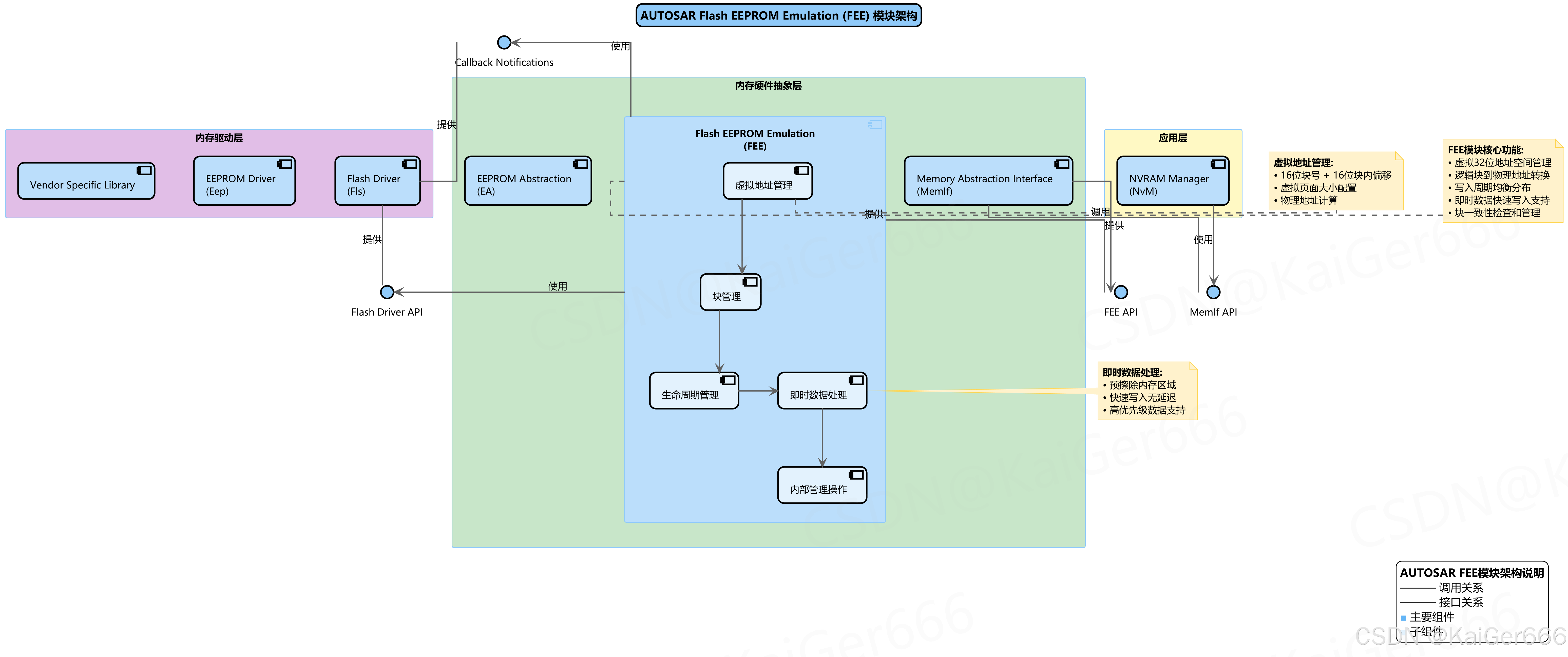

在这里插入图片描述

该架构图展示了FEE模块在AUTOSAR软件栈中的位置及其与其他模块的交互关系。

2.2 架构层次分析

应用层 (Application Layer)

组件 NVRAM Manager (NvM)：

  • 职责：非易失性内存的统一管理接口
  • 功能点：
    • 为应用软件组件提供统一的NV数据访问接口
    • 管理不同类型的NV存储设备（EEPROM、Flash等）
    • 实现数据的冗余存储和错误恢复
    • 提供块管理和数据集管理功能
/* NVRAM Manager接口示例 */
Std_ReturnType NvM_ReadBlock(NvM_BlockIdType BlockId, void* NvM_DstPtr);
Std_ReturnType NvM_WriteBlock(NvM_BlockIdType BlockId, const void* NvM_SrcPtr);
Std_ReturnType NvM_EraseNvBlock(NvM_BlockIdType BlockId);
Std_ReturnType NvM_InvalidateNvBlock(NvM_BlockIdType BlockId);
内存硬件抽象层 (Memory Hardware Abstraction Layer)

组件 Memory Abstraction Interface (MemIf)：

  • 职责：内存抽象接口，统一不同内存驱动的访问方式
  • 功能点：
    • 提供设备无关的内存访问接口
    • 支持多个内存设备的并发访问
    • 实现内存操作的统一状态管理

组件 Flash EEPROM Emulation (FEE)：

  • 职责：Flash存储器的EEPROM仿真
  • 核心子组件：
    • 虚拟地址管理：实现32位虚拟地址空间到物理地址的转换
    • 块管理：逻辑块的创建、删除和维护
    • 生命周期管理：写入周期统计和磨损均衡
    • 即时数据处理：高优先级数据的快速写入通道
    • 内部管理操作：垃圾回收、数据重组等后台任务
/* FEE模块核心数据结构 */
typedef struct {uint16 blockNumber;          /* 逻辑块号 */uint16 blockSize;           /* 块大小(字节) */uint32 writeCount;          /* 写入次数统计 */boolean immediateData;      /* 是否为即时数据 */Fee_BlockStatusType status; /* 块状态 */
} Fee_BlockInfoType;/* 虚拟地址管理 */
typedef struct {uint16 blockNumber;    /* 16位块号 */uint16 blockOffset;    /* 16位块内偏移 */
} Fee_VirtualAddressType;/* 物理地址计算函数 */
Fls_AddressType Fee_CalculatePhysicalAddress(Fee_VirtualAddressType virtualAddr)
{Fls_AddressType physicalAddr;uint16 virtualPageSize = Fee_ConfigPtr->virtualPageSize;/* 基础物理地址计算 */physicalAddr = (virtualAddr.blockNumber * virtualPageSize) + virtualAddr.blockOffset;/* 考虑磨损均衡的地址重映射 */physicalAddr = Fee_Internal_ApplyWearLeveling(physicalAddr, virtualAddr.blockNumber);return physicalAddr;
}
驱动层 (Driver Layer)

组件 Flash Driver (Fls)：

  • 职责：Flash存储器的底层驱动
  • 功能点：
    • 提供Flash存储器的读写擦除操作
    • 实现硬件相关的地址管理
    • 提供异步操作和状态查询接口
/* Flash驱动接口 */
Std_ReturnType Fls_Read(Fls_AddressType SourceAddress, uint8* TargetAddressPtr, Fls_LengthType Length);
Std_ReturnType Fls_Write(Fls_AddressType TargetAddress, const uint8* SourceAddressPtr, Fls_LengthType Length);
Std_ReturnType Fls_Erase(Fls_AddressType TargetAddress, Fls_LengthType Length);
Std_ReturnType Fls_Compare(Fls_AddressType SourceAddress, const uint8* TargetAddressPtr, Fls_LengthType Length);

3. 虚拟地址方案

3.1 地址方案结构图

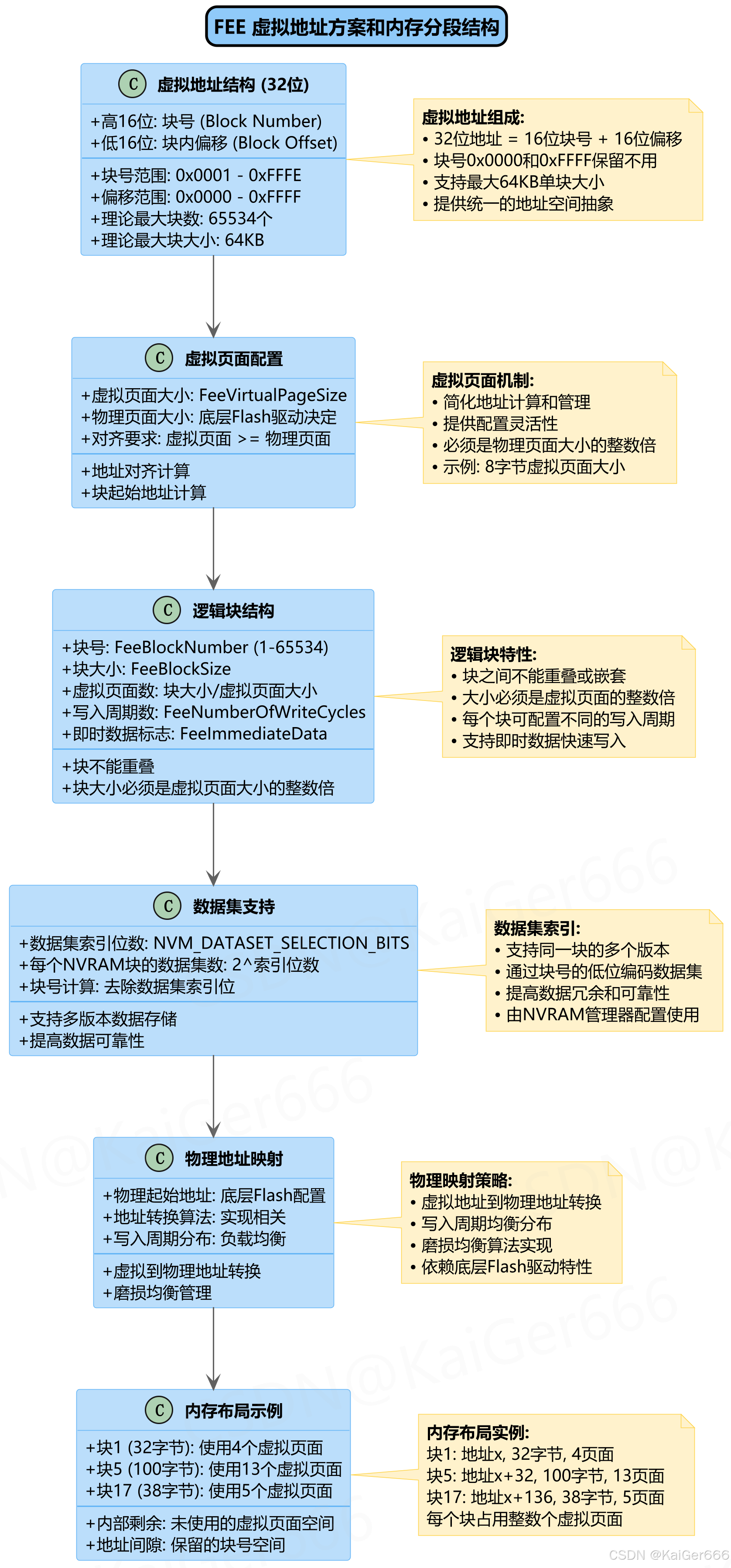

在这里插入图片描述

该图展示了FEE模块的虚拟地址方案和内存分段结构。

3.2 地址计算机制

虚拟地址结构 (32位)

组件 虚拟地址结构：

  • 功能：提供统一的32位虚拟地址空间抽象
  • 关键属性：
    • 高16位 (块号)：
      • 描述：标识逻辑块的唯一编号
      • 类型：uint16
      • 取值范围：0x0001-0xFFFE (0x0000和0xFFFF保留)
      • 约束：必须在配置中预先定义，不能动态分配
      • 来源：系统配置工具根据应用需求分配
    • 低16位 (块内偏移)：
      • 描述：块内数据的字节偏移量
      • 类型：uint16
      • 取值范围：0x0000-0xFFFF
      • 约束：不能超过配置的块大小
      • 来源：运行时由上层应用指定
/* 虚拟地址结构实现 */
typedef union {uint32 address;struct {uint16 offset;      /* 低16位：块内偏移 */uint16 blockNumber; /* 高16位：块号 */} fields;
} Fee_VirtualAddress32Type;/* 地址分解函数 */
void Fee_ParseVirtualAddress(uint32 virtualAddress, uint16* blockNumber, uint16* offset)
{Fee_VirtualAddress32Type addr;addr.address = virtualAddress;*blockNumber = addr.fields.blockNumber;*offset = addr.fields.offset;
}
虚拟页面配置

组件 虚拟页面配置：

  • 功能：定义虚拟页面大小和对齐要求，简化地址计算
  • 关键属性：
    • 虚拟页面大小 (FeeVirtualPageSize)：
      • 描述：逻辑块对齐的基本单位
      • 类型：uint16
      • 取值范围：必须是物理页面大小的整数倍
      • 默认值：8字节（典型配置）
      • 约束：必须满足底层Flash驱动的对齐要求
      • 来源：根据Flash设备特性和性能要求配置
/* 虚拟页面管理 */
#define FEE_VIRTUAL_PAGE_SIZE    8U    /* 8字节虚拟页面 */
#define FEE_PHYSICAL_PAGE_SIZE   4U    /* 4字节物理页面 *//* 页面对齐检查 */
boolean Fee_IsVirtualPageAligned(uint16 size)
{return ((size % FEE_VIRTUAL_PAGE_SIZE) == 0U);
}/* 计算所需虚拟页面数 */
uint16 Fee_CalculateVirtualPages(uint16 blockSize)
{return (blockSize + FEE_VIRTUAL_PAGE_SIZE - 1U) / FEE_VIRTUAL_PAGE_SIZE;
}
数据集支持

组件 数据集支持：

  • 功能：支持同一逻辑块的多个版本，提高数据可靠性
  • 关键属性：
    • 数据集索引位数：
      • 描述：用于编码数据集索引的位数
      • 类型：uint8
      • 取值范围：通常为2-4位
      • 约束：由NVRAM管理器的NVM_DATASET_SELECTION_BITS参数决定
      • 来源：NVRAM管理器配置
/* 数据集索引处理 */
#define NVM_DATASET_SELECTION_BITS  4U  /* 4位数据集索引 */
#define NVM_DATASET_MASK           0x0FU /* 数据集掩码 */
#define NVM_BLOCK_NUMBER_MASK      0xFFF0U /* 块号掩码 *//* 提取真实块号（去除数据集索引） */
uint16 Fee_ExtractBlockNumber(uint16 nvmBlockId)
{return (nvmBlockId & NVM_BLOCK_NUMBER_MASK) >> NVM_DATASET_SELECTION_BITS;
}/* 提取数据集索引 */
uint8 Fee_ExtractDatasetIndex(uint16 nvmBlockId)
{return (uint8)(nvmBlockId & NVM_DATASET_MASK);
}

4. 状态机管理

4.1 状态转换图

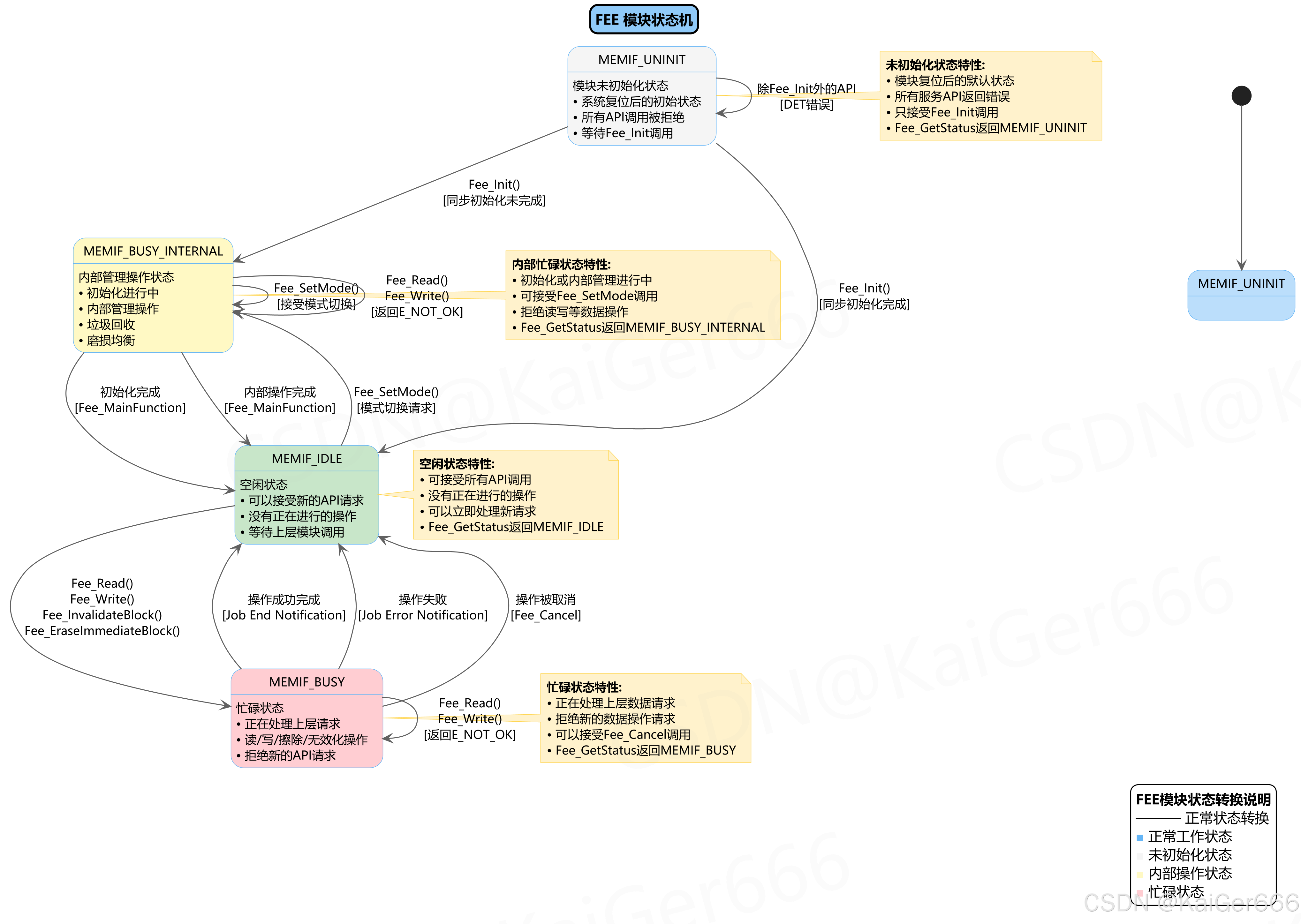

在这里插入图片描述

该状态图展示了FEE模块的完整状态转换逻辑和各状态的特征。

4.2 状态管理机制

状态 MEMIF_UNINIT

状态 MEMIF_UNINIT：

  • 含义：模块未初始化状态，系统复位后的初始状态
  • 特征：
    • 所有API调用被拒绝（除Fee_Init外）
    • 模块内部变量未初始化
    • 不接受任何数据操作请求
  • 进入条件：系统复位或模块重启
  • 退出条件：调用Fee_Init函数成功
状态 MEMIF_BUSY_INTERNAL

状态 MEMIF_BUSY_INTERNAL：

  • 含义：内部管理操作状态，模块正在执行内部维护任务
  • 特征：
    • 初始化过程进行中
    • 垃圾回收操作执行中
    • 磨损均衡算法运行中
    • 可接受Fee_SetMode调用
  • 进入条件：异步初始化开始或内部管理操作触发
  • 退出条件：内部操作完成
状态 MEMIF_IDLE

状态 MEMIF_IDLE：

  • 含义：空闲状态，模块准备接受新的操作请求
  • 特征：
    • 可接受所有API调用
    • 没有正在进行的操作
    • 可立即处理新请求
  • 进入条件：初始化完成或操作执行完毕
  • 退出条件：接收到新的操作请求
状态 MEMIF_BUSY

状态 MEMIF_BUSY：

  • 含义：忙碌状态，正在处理上层模块的数据操作请求
  • 特征：
    • 正在执行读/写/擦除/无效化操作
    • 拒绝新的数据操作请求
    • 可接受Fee_Cancel调用
  • 进入条件：开始执行数据操作
  • 退出条件：操作完成、失败或被取消
/* 状态机实现 */
typedef enum {MEMIF_UNINIT,           /* 未初始化 */MEMIF_IDLE,            /* 空闲 */MEMIF_BUSY,            /* 忙碌 */MEMIF_BUSY_INTERNAL    /* 内部忙碌 */
} MemIf_StatusType;static MemIf_StatusType Fee_ModuleStatus = MEMIF_UNINIT;/* 状态查询函数 */
MemIf_StatusType Fee_GetStatus(void)
{return Fee_ModuleStatus;
}/* 状态转换函数 */
void Fee_SetStatus(MemIf_StatusType newStatus)
{Fee_ModuleStatus = newStatus;
}/* 状态转换验证 */
boolean Fee_IsValidStatusTransition(MemIf_StatusType fromStatus, MemIf_StatusType toStatus)
{boolean isValid = FALSE;switch (fromStatus) {case MEMIF_UNINIT:if ((toStatus == MEMIF_IDLE) || (toStatus == MEMIF_BUSY_INTERNAL)) {isValid = TRUE;}break;case MEMIF_IDLE:if ((toStatus == MEMIF_BUSY) || (toStatus == MEMIF_BUSY_INTERNAL)) {isValid = TRUE;}break;case MEMIF_BUSY:if (toStatus == MEMIF_IDLE) {isValid = TRUE;}break;case MEMIF_BUSY_INTERNAL:if (toStatus == MEMIF_IDLE) {isValid = TRUE;}break;default:break;}return isValid;
}

5. 操作序列

5.1 写操作序列图

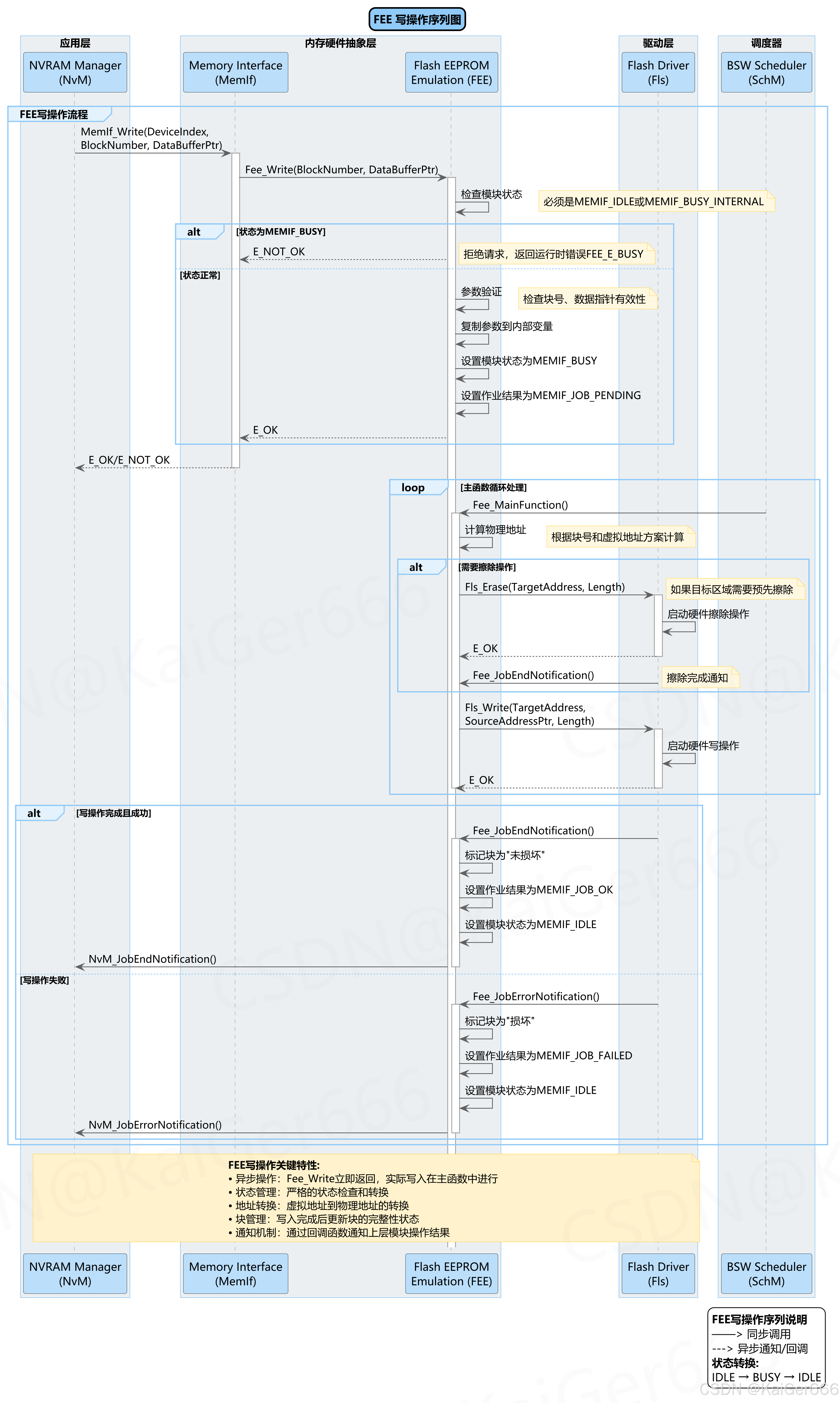

在这里插入图片描述

该序列图详细展示了FEE模块写操作的完整流程，包括参数验证、异步处理和结果通知。

5.2 异步操作机制

参与者 NVRAM Manager (NvM)

参与者 NvM：

  • 角色：非易失性内存管理器，提供统一的NV数据访问接口
  • 职责：
    • 管理应用层的NV数据访问请求
    • 协调不同类型的NV存储设备
    • 实现数据的冗余和一致性管理
    • 处理存储操作的结果和错误
参与者 Memory Interface (MemIf)

参与者 MemIf：

  • 角色：内存抽象接口，统一不同内存驱动的访问
  • 职责：
    • 提供设备无关的内存访问接口
    • 路由内存操作到相应的驱动模块
    • 管理多个内存设备的并发访问
    • 维护内存操作的统一状态
操作组 FEE写操作流程

操作组 FEE写操作流程：

  • 场景：上层应用请求写入数据到Flash存储器
  • 触发条件：应用调用NvM写入接口
函数 Fee_Write

函数 Fee_Write：

  • 描述：启动异步写操作的主要接口函数，负责参数验证和操作初始化
  • 参数：
    • BlockNumber [输入]：逻辑块号，标识要写入的目标块，类型：uint16，取值范围：1-65534
    • DataBufferPtr [输入]：指向源数据缓冲区的指针，类型：const uint8*，约束：不能为NULL
  • 返回值：
    • E_OK：请求已被接受，将异步执行
    • E_NOT_OK：请求被拒绝，可能因为模块状态不正确或参数无效
  • 相关函数：
    • 上层：MemIf_Write - 内存抽象接口的写入函数
    • 下层：Fls_Write - Flash驱动的写入函数
    • 并列：Fee_Read, Fee_Erase - 其他数据操作函数
/* Fee_Write函数实现 */
Std_ReturnType Fee_Write(uint16 BlockNumber, const uint8* DataBufferPtr)
{Std_ReturnType result = E_NOT_OK;/* 开发错误检测 */if (Fee_ModuleStatus == MEMIF_UNINIT) {#if (FEE_DEV_ERROR_DETECT == STD_ON)Det_ReportError(FEE_MODULE_ID, FEE_INSTANCE_ID, FEE_WRITE_ID, FEE_E_UNINIT);#endifreturn E_NOT_OK;}/* 运行时状态检查 */if (Fee_ModuleStatus == MEMIF_BUSY) {#if (FEE_DEV_ERROR_DETECT == STD_ON)Det_ReportRuntimeError(FEE_MODULE_ID, FEE_INSTANCE_ID, FEE_WRITE_ID, FEE_E_BUSY);#endifreturn E_NOT_OK;}/* 参数验证 */if (!Fee_IsValidBlockNumber(BlockNumber)) {#if (FEE_DEV_ERROR_DETECT == STD_ON)Det_ReportError(FEE_MODULE_ID, FEE_INSTANCE_ID, FEE_WRITE_ID, FEE_E_INVALID_BLOCK_NO);#endifreturn E_NOT_OK;}if (DataBufferPtr == NULL_PTR) {#if (FEE_DEV_ERROR_DETECT == STD_ON)Det_ReportError(FEE_MODULE_ID, FEE_INSTANCE_ID, FEE_WRITE_ID, FEE_E_PARAM_POINTER);#endifreturn E_NOT_OK;}/* 接受请求 */if ((Fee_ModuleStatus == MEMIF_IDLE) || (Fee_ModuleStatus == MEMIF_BUSY_INTERNAL)) {/* 保存请求参数 */Fee_CurrentJob.blockNumber = BlockNumber;Fee_CurrentJob.dataBufferPtr = DataBufferPtr;Fee_CurrentJob.jobType = FEE_JOB_WRITE;/* 标记块为损坏状态（写操作开始） */Fee_MarkBlockCorrupted(BlockNumber);/* 更新模块状态 */Fee_ModuleStatus = MEMIF_BUSY;Fee_JobResult = MEMIF_JOB_PENDING;result = E_OK;}return result;
}
函数 Fee_MainFunction

函数 Fee_MainFunction：

  • 描述：主函数负责异步执行写操作的实际处理，包括地址计算、擦除和写入
  • 参数：无参数，由调度器周期性调用
  • 返回值：无返回值
  • 相关函数：
    • 下层：Fls_Erase, Fls_Write - Flash驱动操作函数
    • 并列：Fee_JobEndNotification - 操作完成通知
/* Fee_MainFunction实现 */
void Fee_MainFunction(void)
{if (Fee_ModuleStatus == MEMIF_BUSY) {switch (Fee_CurrentJob.jobType) {case FEE_JOB_WRITE:Fee_ProcessWriteJob();break;case FEE_JOB_READ:Fee_ProcessReadJob();break;case FEE_JOB_ERASE:Fee_ProcessEraseJob();break;default:/* 错误处理 */break;}}else if (Fee_ModuleStatus == MEMIF_BUSY_INTERNAL) {/* 处理内部管理操作 */Fee_ProcessInternalOperations();}
}/* 写操作处理 */
static void Fee_ProcessWriteJob(void)
{Fls_AddressType physicalAddress;Fls_LengthType blockSize;Std_ReturnType result;switch (Fee_WriteJobState) {case FEE_WRITE_STATE_CALC_ADDRESS:/* 计算物理地址 */physicalAddress = Fee_CalculatePhysicalAddress(Fee_CurrentJob.blockNumber);Fee_CurrentJob.targetAddress = physicalAddress;Fee_WriteJobState = FEE_WRITE_STATE_CHECK_ERASE;break;case FEE_WRITE_STATE_CHECK_ERASE:/* 检查是否需要擦除 */if (Fee_IsEraseRequired(Fee_CurrentJob.targetAddress)) {Fee_WriteJobState = FEE_WRITE_STATE_ERASE;} else {Fee_WriteJobState = FEE_WRITE_STATE_WRITE;}break;case FEE_WRITE_STATE_ERASE:/* 执行擦除操作 */blockSize = Fee_GetBlockSize(Fee_CurrentJob.blockNumber);result = Fls_Erase(Fee_CurrentJob.targetAddress, blockSize);if (result == E_OK) {Fee_WriteJobState = FEE_WRITE_STATE_ERASE_WAIT;} else {Fee_ProcessJobError();}break;case FEE_WRITE_STATE_ERASE_WAIT:/* 等待擦除完成 */if (Fls_GetJobResult() == MEMIF_JOB_OK) {Fee_WriteJobState = FEE_WRITE_STATE_WRITE;} else if (Fls_GetJobResult() == MEMIF_JOB_FAILED) {Fee_ProcessJobError();}break;case FEE_WRITE_STATE_WRITE:/* 执行写入操作 */blockSize = Fee_GetBlockSize(Fee_CurrentJob.blockNumber);result = Fls_Write(Fee_CurrentJob.targetAddress, Fee_CurrentJob.dataBufferPtr, blockSize);if (result == E_OK) {Fee_WriteJobState = FEE_WRITE_STATE_WRITE_WAIT;} else {Fee_ProcessJobError();}break;case FEE_WRITE_STATE_WRITE_WAIT:/* 等待写入完成 */if (Fls_GetJobResult() == MEMIF_JOB_OK) {Fee_ProcessJobSuccess();} else if (Fls_GetJobResult() == MEMIF_JOB_FAILED) {Fee_ProcessJobError();}break;default:Fee_ProcessJobError();break;}
}

6. 配置模型

6.1 配置结构图

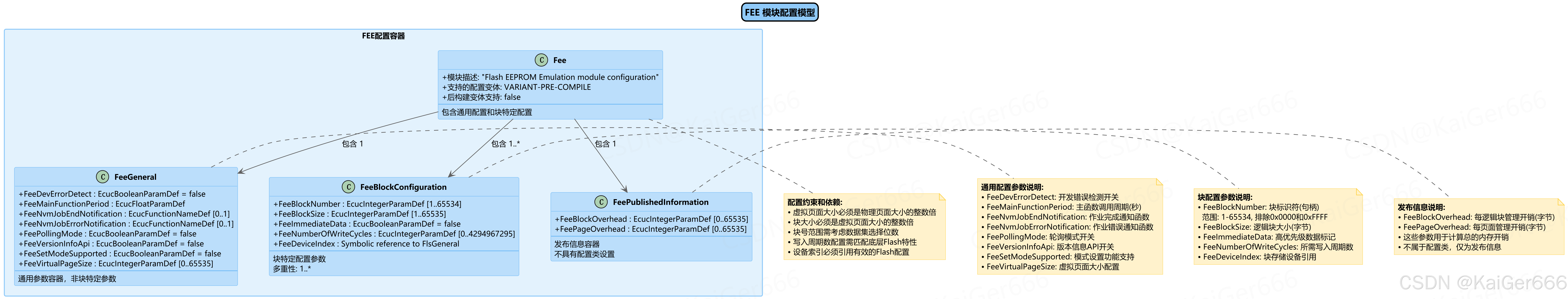

在这里插入图片描述

该配置模型图展示了FEE模块的完整配置结构，包括通用配置和块特定配置。

6.2 配置参数详解

类 FeeGeneral

类 FeeGeneral：

  • 功能：通用配置参数容器，包含非块特定的全局配置
  • 关键属性：
    • FeeDevErrorDetect：
      • 描述：开发错误检测和通知的开关
      • 类型：EcucBooleanParamDef
      • 取值范围：true/false
      • 默认值：false
      • 约束：仅在开发阶段启用，产品版本通常禁用
      • 来源：开发配置需求
    • FeeMainFunctionPeriod：
      • 描述：主函数连续调用之间的时间间隔（秒）
      • 类型：EcucFloatParamDef
      • 取值范围：>0的浮点数
      • 约束：必须与调度器配置匹配
      • 来源：系统时序要求和性能需求
    • FeeVirtualPageSize：
      • 描述：逻辑块对齐的虚拟页面大小
      • 类型：EcucIntegerParamDef
      • 取值范围：0-65535字节
      • 约束：必须是物理页面大小的整数倍
      • 来源：Flash设备特性和对齐要求
/* FEE通用配置结构 */
typedef struct {boolean devErrorDetect;           /* 开发错误检测 */float32 mainFunctionPeriod;       /* 主函数周期(秒) */uint16 virtualPageSize;           /* 虚拟页面大小 */boolean pollingMode;              /* 轮询模式 */boolean versionInfoApi;           /* 版本信息API */boolean setModeSupported;         /* 模式设置支持 *//* 可选的通知函数指针 */void (*jobEndNotification)(void);    /* 作业完成通知 */void (*jobErrorNotification)(void);  /* 作业错误通知 */
} Fee_GeneralConfigType;/* 通用配置初始化示例 */
const Fee_GeneralConfigType Fee_GeneralConfig = {.devErrorDetect = FALSE,          /* 产品版本禁用DET */.mainFunctionPeriod = 0.01f,      /* 10ms周期 */.virtualPageSize = 8U,            /* 8字节虚拟页面 */.pollingMode = FALSE,             /* 使用中断模式 */.versionInfoApi = FALSE,          /* 禁用版本API */.setModeSupported = TRUE,         /* 支持模式切换 */.jobEndNotification = NvM_JobEndNotification,.jobErrorNotification = NvM_JobErrorNotification
};
类 FeeBlockConfiguration

类 FeeBlockConfiguration：

  • 功能：块特定配置参数，定义每个逻辑块的属性
  • 关键属性：
    • FeeBlockNumber：
      • 描述：逻辑块的唯一标识符（句柄）
      • 类型：EcucIntegerParamDef (Symbolic Name)
      • 取值范围：1-65534
      • 约束：0x0000和0xFFFF保留不用，必须考虑数据集选择位
      • 来源：应用需求和NVRAM管理器配置
    • FeeBlockSize：
      • 描述：逻辑块的大小（字节）
      • 类型：EcucIntegerParamDef
      • 取值范围：1-65535字节
      • 约束：必须是虚拟页面大小的整数倍
      • 来源：应用数据结构大小
    • FeeNumberOfWriteCycles：
      • 描述：该块要求的写入周期数
      • 类型：EcucIntegerParamDef
      • 取值范围：0-4294967295
      • 约束：不能超过底层Flash设备的擦写次数规格
      • 来源：应用的数据更新频率需求
/* 块配置结构 */
typedef struct {uint16 blockNumber;              /* 块号 */uint16 blockSize;               /* 块大小 */boolean immediateData;          /* 即时数据标志 */uint32 numberOfWriteCycles;     /* 写入周期数 */uint8 deviceIndex;              /* 设备索引 */
} Fee_BlockConfigType;/* 块配置数组示例 */
const Fee_BlockConfigType Fee_BlockConfig[] = {/* 配置块：应用参数存储 */{.blockNumber = 1U,.blockSize = 32U,              /* 32字节，4个虚拟页面 */.immediateData = FALSE,.numberOfWriteCycles = 10000U,  /* 1万次写入周期 */.deviceIndex = 0U},/* 即时数据块：关键状态信息 */{.blockNumber = 100U,.blockSize = 16U,              /* 16字节，2个虚拟页面 */.immediateData = TRUE,         /* 即时数据，预擦除 */.numberOfWriteCycles = 100000U, /* 10万次写入周期 */.deviceIndex = 0U},/* 大容量数据块：标定数据 */{.blockNumber = 200U,.blockSize = 1024U,            /* 1KB，128个虚拟页面 */.immediateData = FALSE,.numberOfWriteCycles = 1000U,   /* 1千次写入周期 */.deviceIndex = 0U}
};#define FEE_NUMBER_OF_BLOCKS    (sizeof(Fee_BlockConfig)/sizeof(Fee_BlockConfigType))
类 FeePublishedInformation

类 FeePublishedInformation：

  • 功能：发布信息容器，提供模块开销计算的参数
  • 关键属性：
    • FeeBlockOverhead：
      • 描述：每个逻辑块的管理开销（字节）
      • 类型：EcucIntegerParamDef
      • 取值范围：0-65535字节
      • 来源：模块实现的内部管理数据结构大小
    • FeePageOverhead：
      • 描述：每个页面的管理开销（字节）
      • 类型：EcucIntegerParamDef
      • 取值范围：0-65535字节
      • 来源：页面头部、尾部等管理信息占用的空间
/* 发布信息结构 */
typedef struct {uint16 blockOverhead;    /* 每块开销 */uint16 pageOverhead;     /* 每页开销 */
} Fee_PublishedInfoType;/* 开销计算函数 */
uint32 Fee_CalculateTotalOverhead(uint16 numberOfBlocks, uint16 numberOfPages)
{uint32 totalOverhead;totalOverhead = (numberOfBlocks * Fee_PublishedInfo.blockOverhead) +(numberOfPages * Fee_PublishedInfo.pageOverhead);return totalOverhead;
}/* 内存需求计算 */
uint32 Fee_CalculateMemoryRequirement(const Fee_BlockConfigType* blockConfigs, uint16 numBlocks)
{uint32 totalDataSize = 0U;uint32 totalPages = 0U;uint16 i;/* 计算数据大小和页面数 */for (i = 0U; i < numBlocks; i++) {totalDataSize += blockConfigs[i].blockSize;totalPages += Fee_CalculateVirtualPages(blockConfigs[i].blockSize);}/* 加上管理开销 */totalDataSize += Fee_CalculateTotalOverhead(numBlocks, totalPages);return totalDataSize;
}

7. 错误处理

7.1 错误分类图

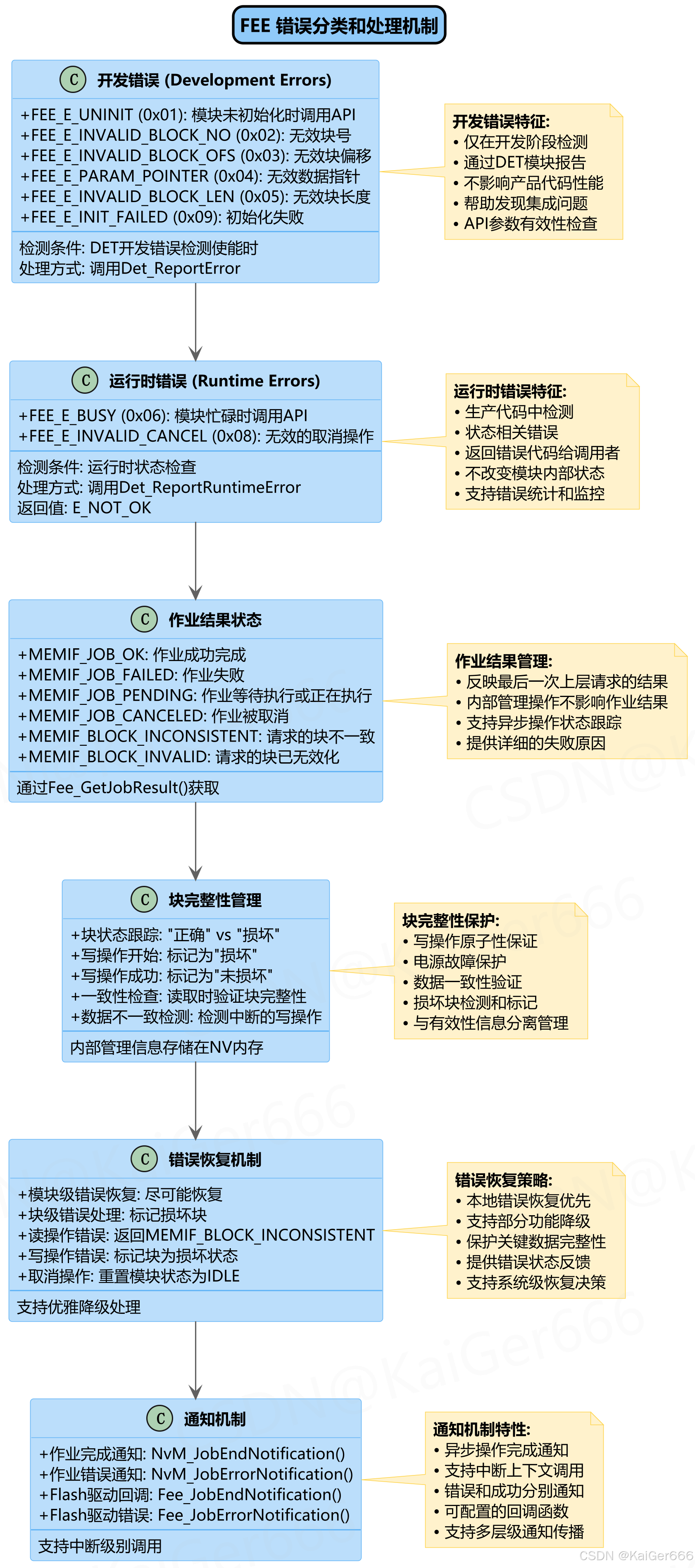

在这里插入图片描述

该错误处理图展示了FEE模块的完整错误分类体系和处理机制。

7.2 错误处理策略

类 开发错误 (Development Errors)

类 开发错误：

  • 功能：开发阶段的参数和状态检查，帮助发现集成问题
  • 关键属性：
    • FEE_E_UNINIT (0x01)：
      • 描述：模块未初始化时调用API服务
      • 检测条件：Fee_ModuleStatus == MEMIF_UNINIT
      • 处理方式：调用Det_ReportError，返回E_NOT_OK
      • 影响：API调用被拒绝，模块状态不变
    • FEE_E_INVALID_BLOCK_NO (0x02)：
      • 描述：使用了无效或未配置的块号
      • 检测条件：块号不在配置范围内或为保留值
      • 处理方式：调用Det_ReportError，返回E_NOT_OK
      • 影响：操作被拒绝，不进行任何处理
    • FEE_E_PARAM_POINTER (0x04)：
      • 描述：API调用时传入了空指针
      • 检测条件：关键指针参数为NULL_PTR
      • 处理方式：调用Det_ReportError，返回E_NOT_OK
      • 影响：操作被拒绝，避免内存访问错误
/* 开发错误检测宏 */
#if (FEE_DEV_ERROR_DETECT == STD_ON)
#define FEE_DET_REPORT_ERROR(ApiId, ErrorId) \Det_ReportError(FEE_MODULE_ID, FEE_INSTANCE_ID, (ApiId), (ErrorId))
#else
#define FEE_DET_REPORT_ERROR(ApiId, ErrorId)
#endif/* 参数验证函数 */
boolean Fee_ValidateBlockNumber(uint16 BlockNumber, uint8 ApiId)
{boolean isValid = TRUE;if ((BlockNumber == 0U) || (BlockNumber == 0xFFFFU)) {FEE_DET_REPORT_ERROR(ApiId, FEE_E_INVALID_BLOCK_NO);isValid = FALSE;}else if (!Fee_IsBlockConfigured(BlockNumber)) {FEE_DET_REPORT_ERROR(ApiId, FEE_E_INVALID_BLOCK_NO);isValid = FALSE;}return isValid;
}boolean Fee_ValidatePointer(const void* Pointer, uint8 ApiId)
{boolean isValid = TRUE;if (Pointer == NULL_PTR) {FEE_DET_REPORT_ERROR(ApiId, FEE_E_PARAM_POINTER);isValid = FALSE;}return isValid;
}
类 运行时错误 (Runtime Errors)

类 运行时错误：

  • 功能：运行时状态相关的错误检测和报告
  • 关键属性：
    • FEE_E_BUSY (0x06)：
      • 描述：模块忙碌时尝试启动新的数据操作
      • 检测条件：Fee_ModuleStatus == MEMIF_BUSY
      • 处理方式：调用Det_ReportRuntimeError，返回E_NOT_OK
      • 影响：新请求被拒绝，当前操作继续执行
    • FEE_E_INVALID_CANCEL (0x08)：
      • 描述：没有正在进行的作业时调用取消操作
      • 检测条件：Fee_ModuleStatus != MEMIF_BUSY
      • 处理方式：调用Det_ReportRuntimeError
      • 影响：取消操作被忽略
/* 运行时错误处理 */
Std_ReturnType Fee_CheckModuleStatus(uint8 ApiId)
{Std_ReturnType result = E_OK;if (Fee_ModuleStatus == MEMIF_UNINIT) {FEE_DET_REPORT_ERROR(ApiId, FEE_E_UNINIT);result = E_NOT_OK;}else if (Fee_ModuleStatus == MEMIF_BUSY) {#if (FEE_DEV_ERROR_DETECT == STD_ON)Det_ReportRuntimeError(FEE_MODULE_ID, FEE_INSTANCE_ID, ApiId, FEE_E_BUSY);#endifresult = E_NOT_OK;}return result;
}
类 块完整性管理

类 块完整性管理：

  • 功能：保护数据完整性，检测和处理数据损坏
  • 关键特性：
    • 写操作原子性：写操作开始时标记块为"损坏"，成功完成后标记为"未损坏"
    • 一致性检查：读取时验证块的完整性，检测中断的写操作
    • 电源故障保护：通过状态标记和校验机制保护关键数据
    • 损坏块隔离：将检测到的损坏块标记为不可用，防止数据污染
/* 块完整性管理 */
typedef enum {FEE_BLOCK_STATUS_OK,           /* 块正常 */FEE_BLOCK_STATUS_CORRUPTED,    /* 块损坏 */FEE_BLOCK_STATUS_INCONSISTENT, /* 块不一致 */FEE_BLOCK_STATUS_INVALID       /* 块无效 */
} Fee_BlockStatusType;/* 块状态管理结构 */
typedef struct {uint16 blockNumber;Fee_BlockStatusType status;uint32 writeCount;uint32 checksum;
} Fee_BlockStatusInfoType;/* 标记块为损坏 */
void Fee_MarkBlockCorrupted(uint16 BlockNumber)
{Fee_BlockStatusInfoType* blockInfo;blockInfo = Fee_GetBlockStatusInfo(BlockNumber);if (blockInfo != NULL_PTR) {blockInfo->status = FEE_BLOCK_STATUS_CORRUPTED;/* 将状态信息写入NV存储 */Fee_WriteBlockStatusToNV(blockInfo);}
}/* 标记块为正常 */
void Fee_MarkBlockOK(uint16 BlockNumber)
{Fee_BlockStatusInfoType* blockInfo;blockInfo = Fee_GetBlockStatusInfo(BlockNumber);if (blockInfo != NULL_PTR) {blockInfo->status = FEE_BLOCK_STATUS_OK;blockInfo->writeCount++;/* 重新计算校验和 */blockInfo->checksum = Fee_CalculateBlockChecksum(BlockNumber);/* 将状态信息写入NV存储 */Fee_WriteBlockStatusToNV(blockInfo);}
}/* 检查块完整性 */
MemIf_JobResultType Fee_CheckBlockIntegrity(uint16 BlockNumber)
{Fee_BlockStatusInfoType* blockInfo;uint32 calculatedChecksum;MemIf_JobResultType result;blockInfo = Fee_GetBlockStatusInfo(BlockNumber);if (blockInfo == NULL_PTR) {return MEMIF_BLOCK_INVALID;}switch (blockInfo->status) {case FEE_BLOCK_STATUS_OK:/* 验证校验和 */calculatedChecksum = Fee_CalculateBlockChecksum(BlockNumber);if (calculatedChecksum == blockInfo->checksum) {result = MEMIF_JOB_OK;} else {result = MEMIF_BLOCK_INCONSISTENT;/* 自动标记为损坏 */Fee_MarkBlockCorrupted(BlockNumber);}break;case FEE_BLOCK_STATUS_CORRUPTED:result = MEMIF_BLOCK_INCONSISTENT;break;case FEE_BLOCK_STATUS_INVALID:result = MEMIF_BLOCK_INVALID;break;default:result = MEMIF_BLOCK_INCONSISTENT;break;}return result;
}
类 错误恢复机制

类 错误恢复机制：

  • 功能：实现模块级和块级的错误恢复策略
  • 关键特性：
    • 优雅降级：在部分功能失效时仍能提供基本服务
    • 自动重试：对临时性错误进行有限次数的重试
    • 状态恢复：从错误状态安全返回到可操作状态
    • 错误隔离：防止单个块的错误影响其他块的操作
/* 错误恢复机制 */
typedef struct {uint8 retryCount;           /* 重试次数 */uint8 maxRetries;           /* 最大重试次数 */boolean recoveryMode;       /* 恢复模式标志 */Fee_JobType failedJobType;  /* 失败的作业类型 */
} Fee_ErrorRecoveryType;static Fee_ErrorRecoveryType Fee_ErrorRecovery;/* 错误恢复处理 */
void Fee_ProcessJobError(void)
{/* 增加重试计数 */Fee_ErrorRecovery.retryCount++;if (Fee_ErrorRecovery.retryCount <= Fee_ErrorRecovery.maxRetries) {/* 重试操作 */Fee_RetryCurrentJob();} else {/* 重试次数用完，进入错误处理 */switch (Fee_CurrentJob.jobType) {case FEE_JOB_WRITE:/* 标记块为损坏 */Fee_MarkBlockCorrupted(Fee_CurrentJob.blockNumber);Fee_JobResult = MEMIF_JOB_FAILED;break;case FEE_JOB_READ:/* 返回块不一致状态 */Fee_JobResult = MEMIF_BLOCK_INCONSISTENT;break;case FEE_JOB_ERASE:/* 标记擦除失败 */Fee_JobResult = MEMIF_JOB_FAILED;break;default:Fee_JobResult = MEMIF_JOB_FAILED;break;}/* 恢复到空闲状态 */Fee_ModuleStatus = MEMIF_IDLE;/* 通知上层错误 */if (Fee_GeneralConfig.jobErrorNotification != NULL_PTR) {Fee_GeneralConfig.jobErrorNotification();}/* 重置错误恢复状态 */Fee_ErrorRecovery.retryCount = 0U;}
}/* 作业成功处理 */
void Fee_ProcessJobSuccess(void)
{switch (Fee_CurrentJob.jobType) {case FEE_JOB_WRITE:/* 标记块为正常 */Fee_MarkBlockOK(Fee_CurrentJob.blockNumber);break;case FEE_JOB_READ:/* 验证读取的数据完整性 */if (Fee_CheckBlockIntegrity(Fee_CurrentJob.blockNumber) != MEMIF_JOB_OK) {Fee_ProcessJobError();return;}break;default:break;}/* 设置作业结果 */Fee_JobResult = MEMIF_JOB_OK;/* 恢复到空闲状态 */Fee_ModuleStatus = MEMIF_IDLE;/* 通知上层成功 */if (Fee_GeneralConfig.jobEndNotification != NULL_PTR) {Fee_GeneralConfig.jobEndNotification();}/* 重置错误恢复状态 */Fee_ErrorRecovery.retryCount = 0U;
}

8. 总结

8.1 FEE模块优势

Flash EEPROM Emulation (FEE) 模块作为AUTOSAR内存硬件抽象层的核心组件，具有以下主要优势：

  1. 统一抽象接口：

    • 为上层应用提供类似EEPROM的统一访问接口
    • 屏蔽底层Flash存储器的硬件差异
    • 支持多种Flash设备类型的透明切换

  2. 高效的存储管理：

    • 32位虚拟地址空间提供灵活的内存布局
    • 虚拟页面机制简化地址计算和管理
    • 支持最大64KB的单个逻辑块，满足大容量数据存储需求

  3. 可靠性保障：

    • 写入周期均衡延长Flash存储器使用寿命
    • 完整的数据完整性检查和错误恢复机制
    • 即时数据支持确保关键信息的快速存储

  4. 灵活的配置能力：

    • 支持块级别的独立配置
    • 可配置的写入周期数和存储策略
    • 适应不同应用场景的存储需求

8.2 应用场景

FEE模块特别适用于以下应用场景：

  • 汽车电子控制单元 (ECU)：存储标定参数、故障代码、学习值等
  • 工业控制系统：配置数据、运行参数、历史记录的持久化存储
  • 嵌入式系统：需要频繁更新且要求高可靠性的数据存储
  • 物联网设备：设备配置、状态信息、传感器数据的本地存储

通过本文的详细分析，我们可以看到FEE模块通过精心设计的架构、状态管理、地址方案和错误处理机制，为AUTOSAR系统提供了一个功能强大、可靠性高的Flash存储解决方案。其模块化设计和标准化接口使得它能够很好地集成到各种AUTOSAR应用中，为汽车电子和工业控制系统的数据持久化需求提供了坚实的基础。

http://www.lryc.cn/news/625789.html

相关文章：

  • 星链之供应链：SpaceX供应链韧性密码，70%内部制造+模块化设计，传统航天企业如何追赶？
  • 数字孪生 ：提高制造生产力的智能方法
  • 写代码的方式部署glm-4-9b-chat模型：gradio和api两种模式
  • python学习DAY46打卡
  • Apache ECharts 6.0.0 版本-探究自定义动态注册机制（二）
  • npm下的scratch（少儿编程篇）
  • 使用segment-anything将目标检测label转换为语义分割label
  • 零售行业新店网络零接触部署场景下，如何选择SDWAN
  • 【Proteus仿真】【51单片机】基于51单片机自动售货机12864屏幕
  • ICCV 2025 | 首个3D动作游戏专用VLA模型，打黑神话只狼超越人类玩家
  • 如何免费给视频加字幕
  • AndroidR车机系统Settings数据库增加非持久化存储键值方案-续
  • 国产！全志T113-i 双核Cortex-A7@1.2GHz 工业开发板—ARM + FPGA通信案例
  • 深入解析Spring MVC运行流程：从请求到响应的完整旅程
  • React学习（六）
  • Spring Cache 整合 Redis 实现高效缓存
  • Android音频学习(十三)——音量配置文件分析
  • proDAD VitaScene：专业视频转场特效滤镜软件
  • spring声明式事务，finally 中return对事务回滚的影响
  • 第12章 React生态工具链
  • 第14章 现代React特性
  • 在VSCode中进行Vue前端开发推荐的插件
  • Web3.0 时代的电商系统：区块链如何解决信任与溯源问题？
  • [Git] 如何拉取 GitHub 仓库的特定子目录
  • 神经网络训练过程详解
  • 20.2 QLoRA微调全局参数实战：高点击率配置模板+显存节省50%技巧
  • （一）八股（数据库/MQ/缓存）
  • 【赎金信】
  • 环境变量不生效？
  • C#三大核心特性
