【Proteus仿真】【51单片机】基于51单片机自动售货机12864屏幕

news 2025/8/20 9:31:21

目录

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、LCD12864液晶显示
2、5种商品
3、选择商品后，在规定时间内投入货币能实现累加并根据选择的商品进行结算
4、选择商品后，投入货币小于商品金额，在规定时间后，投入货币全部退还

二、使用步骤

  • 接通电源后LCD1602显示货物界面
  • 系统自动加载五种货物数据到内存中‌
  • 通过矩阵键盘选择商品类型：
    • 数字键对应不同商品分类‌
    • 投币键对应不同硬币价格
    • 当前选择会实时显示在LCD屏幕
    • 通过投币口投硬币：
      • 支持5元、1元、0.5元三种面额‌
      • 投币金额实时显示在找零区域

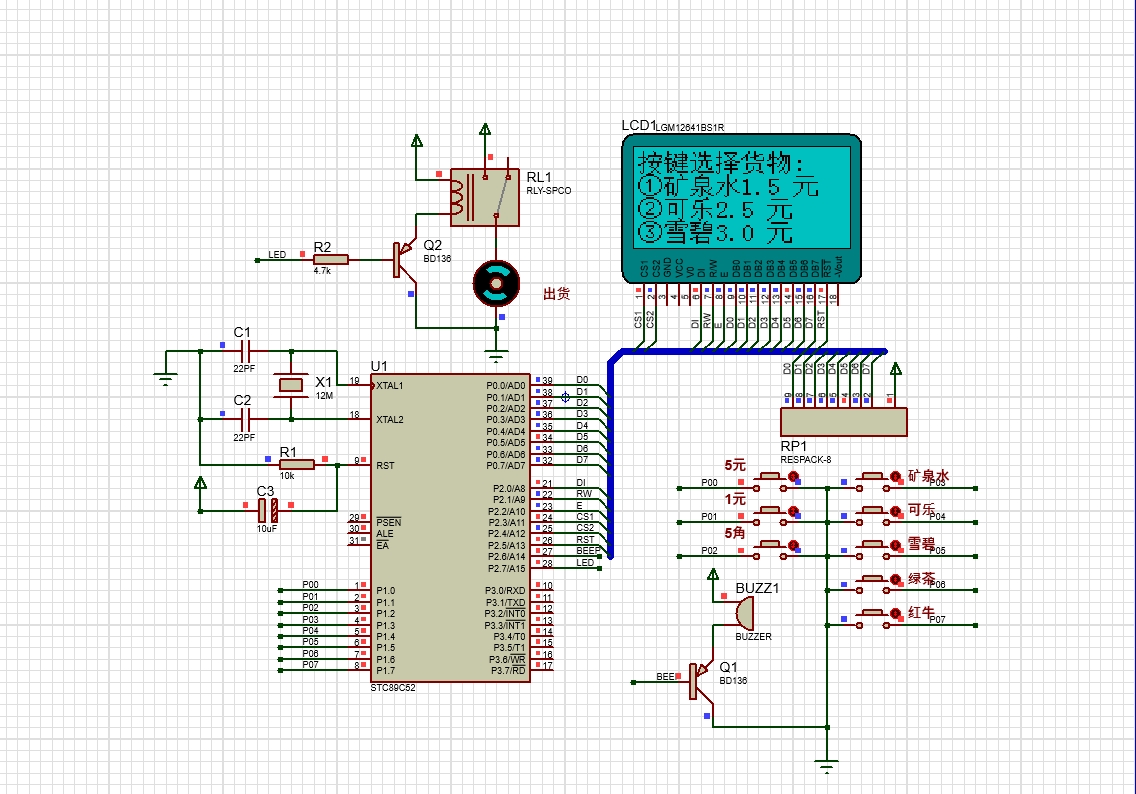

三、硬件资源

1、51单片机核心模块
2、按键模块
3、蜂鸣器模块
4、继电器模块
5、LCD12864显示模块

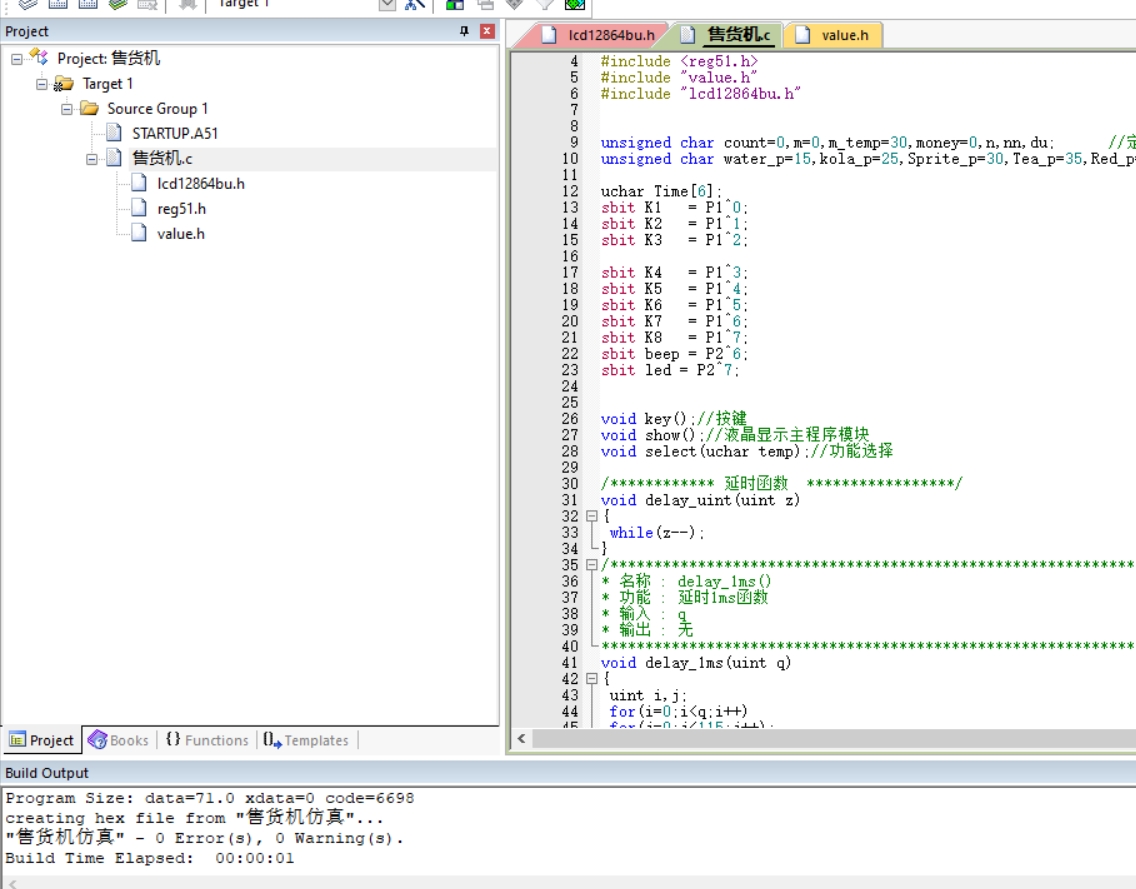

四、软件设计

#ifndef _LCD12864BU_H_
#define _LCD12864BU_H_

#define LCDLCDDisp_Off 0x3e
#define Page_Add 0xb8//页地址
#define Start_Line 0xC0//行地址
#define LCDCol_Add 0x40//列地址
#define LCDLCDDisp_On 0x3f

/*****液晶显示器的端口定义*****/
#define data_ora P0 /*液晶数据总线*/
sbit LCDDi=P2^0 ;     /*数据/指令 选择*/
sbit LCDRW=P2^1 ;     /*读/写 选择*/
sbit LCDEnable=P2^2 ;     /*读/写 使能*/
sbit cs1=P2^3 ;    /*片选1*/
sbit cs2=P2^4 ;    /*片选2*/  // 实物片选要互换
sbit RESET=P2^5 ;  /*复位信号*/
#include "value.h"
/****************************************************************************
函数功能:LCD延时程序
入口参数:t
出口参数:
****************************************************************************/
void LCDdelay(unsigned int t)
{
 unsigned int i,j;
 for(i=0;i<t;i++);
 for(j=0;j<10;j++);
}
/********************************************************************
* 名称 : LCEdelay_1ms()
* 功能 : 延时1ms函数
* 输入 : q
* 输出 : 无
***********************************************************************/
void LCEdelay_1ms(uint q)
{
 uint i,j;
 for(i=0;i<q;i++)
 for(j=0;j<115;j++);
}

/****************************************************************************
状态检查，LCD是否忙
*****************************************************************************/
void CheckState()
{
 unsigned char dat,DATA;//状态信息（判断是否忙）
 LCDDi=0; // 数据\指令选择，D/I（RS）="L" ，表示 DB7∽DB0 为显示指令数据
 LCDRW=1; //R/W="H" ，E="H"数据被读到DB7∽DB0
 do
 {
  DATA=0x00;
  LCDEnable=1;    //EN下降源
  LCDdelay(2);//延时
  dat=DATA;
  LCDEnable=0;
  dat=0x80&dat; //仅当第7位为0时才可操作(判别busy信号)
 }
 while(!(dat==0x00));
}
/*****************************************************************************
函数功能:写命令到LCD程序，RS(DI)=L,RW=L,EN=H，即来一个脉冲写一次
入口参数:cmdcode
出口参数:
*****************************************************************************/
void write_com(unsigned char cmdcode)
{
 CheckState();//检测LCD是否忙
 LCDDi=0;
 LCDRW=0;
 P0=cmdcode;
 LCDdelay(2);
 LCDEnable=1;
 LCDdelay(2);
 LCDEnable=0;
}
/*****************************************************************************
函数功能:LCD初始化程序
入口参数:
出口参数:
*****************************************************************************/
void init_lcd()
{
 LCDdelay(100);
 cs1=0;//仿真要打开  实物要关闭两屏
 cs2=0;
 LCDdelay(100);
 write_com(LCDLCDDisp_Off);     //写初始化命令
 write_com(Page_Add+0);
 write_com(Start_Line+0);
 write_com(LCDCol_Add+0);
 write_com(LCDLCDDisp_On);
}
/*****************************************************************************
函数功能:写数据到LCD程序，RS(DI)=H,RW=L,EN=H，即来一个脉冲写一次
入口参数:LCDDispdata
出口参数:
*****************************************************************************/
void write_data(unsigned char LCDDispdata)
{
 CheckState();//检测LCD是否忙
 LCDDi=1;
 LCDRW=0;
 P0=LCDDispdata;
 LCDdelay(2);
 LCDEnable=1;
 LCDdelay(2);
 LCDEnable=0;
}

/***********************写汉字函数**********************/
void write_yhanzi(uchar n,uchar x,uchar y,uchar  * p)
{
 uchar i,j,nm,m;
 m=0xb8+x;
 for(j=0;j<n;j++)
 {
  if((16*j+y)<64)
  {
   cs1=1;cs2=0;nm=0x40+y+16*j;
  }
  else
  {
   cs1=0;cs2=1;nm=0x40+y+16*(j-4);
  }
  write_com(m);
  write_com(nm);
  for(i=0;i<16;i++)
  {
   write_data(*p);p++;
  }
  write_com(m+1);
  write_com(nm);
  for(i=16;i<32;i++)
  {
   write_data(*p);p++;
  }
 }
}

void write_yhanzi_fanbai(uchar n,uchar x,uchar y,uchar  * p,uchar fanbai)
{
 uchar i,j,nm,m;
 m=0xb8+x;
 for(j=0;j<n;j++)
 {
  if((16*j+y)<64)
  {
   cs1=1;cs2=0;nm=0x40+y+16*j;
  }
  else
  {
   cs1=0;cs2=1;nm=0x40+y+16*(j-4);
  }
  write_com(m);
  write_com(nm);
  for(i=0;i<16;i++)
  {
   if(fanbai==0)
   write_data(*p);
   else
   write_data(~(*p));
   p++;
  }
  write_com(m+1);
  write_com(nm);
  for(i=16;i<32;i++)
  {
   if(fanbai==0)
   write_data(*p);
   else
   write_data(~(*p));
   p++;
  }
 }
}

/***********************写数字函数**********************/
void write_shuzi(uchar n,uchar x,uchar y,uchar  * p,uchar fanbai)
{
 uchar i,j,nm,m;
 m=0xb8+x;
 for(j=0;j<n;j++)
 {
  if((8*j+y)<64)
  {
   cs1=1;cs2=0;nm=0x40+y+8*j;
  }
  else
  {
   cs1=0;cs2=1;nm=0x40+y+8*(j-8);
  }
  write_com(m);
  write_com(nm);
  for(i=0;i<8;i++)
  {
   if(fanbai==0)
   write_data((*p));
   else
   write_data(~(*p));
   p++;
  }
  write_com(m+1);
  write_com(nm);
  for(i=8;i<16;i++)
  {
   if(fanbai==0)
   write_data((*p));
   else
   write_data(~(*p));
   p++;
  }
 }
}

/**********************************************************
*函数名: write_shu16
*功能:在12864上显示16进制数据
*说明:
*输入:无
*返回:无
**********************************************************/
void write_shu16(uchar x,uchar y,uchar dat,uchar fanbai)
{
 if(dat>=100)
 {
     write_shuzi(1,x,y-8,shuzi[dat/100],fanbai);
     write_shuzi(1,x,y,shuzi[dat%100/10],fanbai);
     write_shuzi(1,x,y+8,dian[0],fanbai);//.
     write_shuzi(1,x,y+16,shuzi[dat%10],fanbai);
 }
 else
 {
     write_shuzi(1,x,y,shuzi[dat/10],fanbai);
     write_shuzi(1,x,y+8,dian[0],fanbai);//.
     write_shuzi(1,x,y+16,shuzi[dat%10],fanbai);
 }
}

void write_time(uchar x,uchar y,uchar dat,uchar fanbai)
{


     write_shuzi(1,x,y,shuzi[dat/10],fanbai);
     write_shuzi(1,x,y+8,shuzi[dat%10],fanbai);

}
/*****************************************************************************
函数功能:清除LCD内存程序
入口参数:pag,col,hzk
出口参数:
*****************************************************************************/
void Clr_Scr()
{
 unsigned char j,k;
 cs1=1; //左、右屏均开显示
 cs2=1;
 write_com(Page_Add+0);
 write_com(LCDCol_Add+0);
 for(k=0;k<8;k++)//控制页数0-7，共8页
 {
  write_com(Page_Add+k); //每页每页进行写
  for(j=0;j<64;j++)  //每页最多可写32个中文文字或64个ASCII字符
  {
   write_com(LCDCol_Add+j);
   write_data(0x00);//控制列数0-63，共64列，写点内容，列地址自动加1
  }
 }
}
/*****************************************************************************
函数功能:左屏位置显示
入口参数:page,column,hzk
出口参数:
*****************************************************************************/
void Bmp_Left_Disp(unsigned char page,unsigned char column, unsigned char code *Bmp)
{
 unsigned char j=0,i=0;
 for(j=0;j<2;j++)
 {
  write_com(Page_Add+page+j);
  write_com(LCDCol_Add+column);
  for(i=0;i<16;i++)
  {
   write_data(Bmp[128*j+i]);
   LCEdelay_1ms(50);
  }
 }
}
void Bmp_Left_Disp_hanzi(unsigned char page,unsigned char hang, unsigned char code *Bmp)
{
 unsigned char j=0,i=0;
 for(j=0;j<2;j++)
 {
  write_com(Page_Add+page+j);
  write_com(LCDCol_Add+hang);
  for(i=0;i<16;i++)
  write_data(Bmp[0x00]);
 }
}
void clear_12864()
{
 uchar x,y;
 cs1=1;
 cs2=0;
 for(x=0;x<8;x++)
 {
  write_com(0xb8+x);
  for(y=0;y<64;y++)
  {
   write_data(0X00);
  }
 }
}
/*****************************************************************************
函数功能:右屏位置显示
入口参数:page,column,hzk
出口参数:
*****************************************************************************/
void Bmp_Right_Disp(unsigned char page,unsigned char column, unsigned char code *Bmp)
{
 unsigned char j=0,i=0;
 for(j=0;j<2;j++)
 {
  write_com(Page_Add+page+j);
  write_com(LCDCol_Add+column);
  for(i=64;i<128;i++)
  {
   write_data(Bmp[128*j+i]);
   LCEdelay_1ms(50);
  }
 }
}
void qingling()
{
 uchar x,y ;
 cs1=0;
 cs2=0;
 write_com(0x3f);
 write_com(0xc0);
 for(x=0;x<8;x++)
 {
  write_com(0xb8+x);
  write_com(0xc0);
  for(y=0;y<64;y++)
  {
   write_data(0x00);
  }
  write_com(0xb8+x+1);
  write_com(0xc0);
  for(y=0;y<64;y++)
  {
   write_data(0x00);
  }
 }
}
#endif

五、实验现象

演示视频：

【51单片机-B005】【protues仿真】基于51单片机自动售货机12864屏幕1仿真
