Diamond开发经验（1）

news 2025/8/20 6:55:08

在这里插入图片描述

前言: 学习Lattice的芯片开发的过程中，很多实际开发过程中遇到的问题是没办法绕过的，虽然我今天被绕了一天（此句多余，单纯记录美好心情哈哈哈哈）将这些解决方法梳理成文章供大家参考，十个问题组成一篇文章。

文章目录

1.两个JTAG如何同时在线调试？
2. 添加设备列表中没有的flash型号？
3. Reveal的信号不会更新?
4. Spreadsheet引脚显示unconnected
5.Lattice文档说明
6.传送门

1.两个JTAG如何同时在线调试？

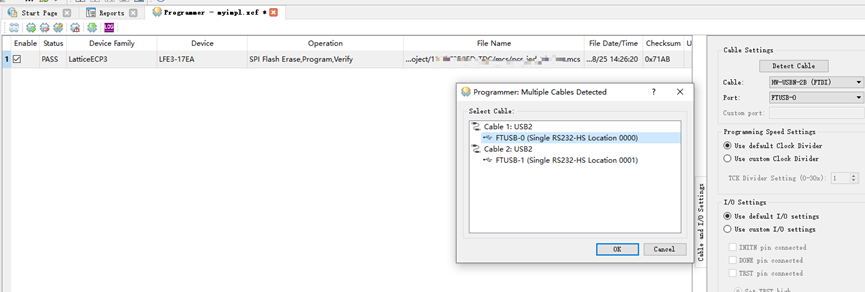

在programmer界面点击Detect Cable会显示两个板子通过两个USB Port连接到了电脑上。在两个板子调试时，打开两个Diamond，可以先后连接JTAG以便确认FTUSB-0对应的板子是哪一个，后连接的则对应FTUSB-1。在两个Diamond中分别选择不同的Port下载文件即可。
在这里插入图片描述

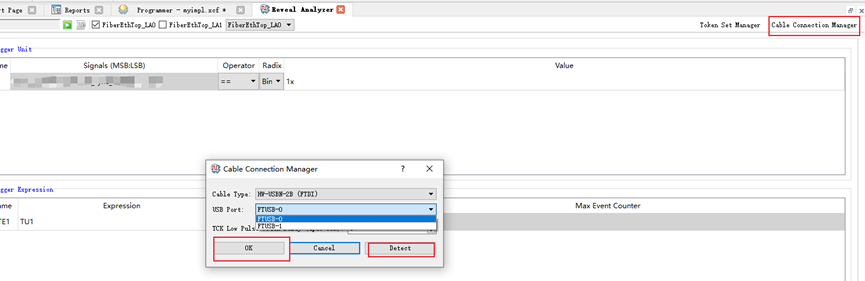

而Reveal文件需要在两个bit文件烧写完成之后依次点击使用。需要说明，如果一个Diamond的reveal正在等待触发信号，而另外一个开始烧写bit文件，通常都会出错。在各自烧写完毕后，打开reveal文件，可以看到右上角有Cable Connection Manager按钮，单机此按钮，在弹出的对话框中单机detect按钮，选择该工程对应的USB Port点击OK即可。
在这里插入图片描述

2. 添加设备列表中没有的flash型号？

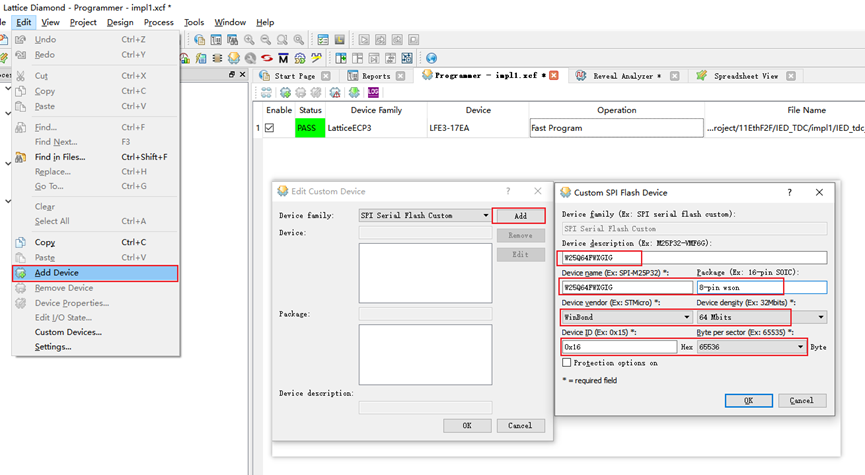

在Programmer界面，选择Edit–>Add Device在弹出的对话框中选择Add，然后在新弹出的对话框中，添加板贴Flash的参数依次包括设备名称、封装、厂商、容量、设备ID等内容，这些内容在Flash手册中都会标写。这里添加后，在固化操作时flash列表中就有新添加的这一项了。
在这里插入图片描述

3. Reveal的信号不会更新?

当修改了源文件之后，有时会发现想把新写的信号添加在Reveal Analyzer中监控，但是会发现在源文件中删除的信号还在，而新加的信号并没有更新。如果没有删除原来的信号，工程可以照常编译，执行综合—place—bitstream file等过程，Reveal Analyzer依然不更新。这时需要打开Reveal Analyzer的界面，然后找一个IP核重新生成一下即可。这可能是软件的bug，anyway，这么做是可以解决问题。

4. Spreadsheet引脚显示unconnected

明明在Top文件中添加了输入或者输出管脚，并且工程也已经生成了bit文件，但在Spreadsheet View中依然显示未链接，这通常是和这几个引脚相关的逻辑有问题。用第一篇文章的led demo举例子如下：当代码写成如下

module LED_demo
(
input clk_i, //输入系统时钟
input rst_n, //输入复位信号
output led1, //输出led1
output led2  //输出led2，与led1取反
);
parameter CLK_DIV_PERIOD=125_000_000;
reg clk_div=0;
assign led1=clk_div;
assign led2=~clk_div;
reg[31:0] led_cnt=0; //分频用的计数器
always@(posedge clk_i or negedge rst_n)beginif(!rst_n)beginled_cnt<=0;end else  if(led_cnt==(CLK_DIV_PERIOD-1)) beginled_cnt<=0;end else beginled_cnt<=led_cnt+1'b1;end
endalways@(posedge clk_i or negedge rst_n)beginif(!rst_n)beginclk_div<=0;end else if(led_cnt<(CLK_DIV_PERIOD>>1)) begin     clk_div<=0;end else beginclk_div<=1;end
end
endmodule

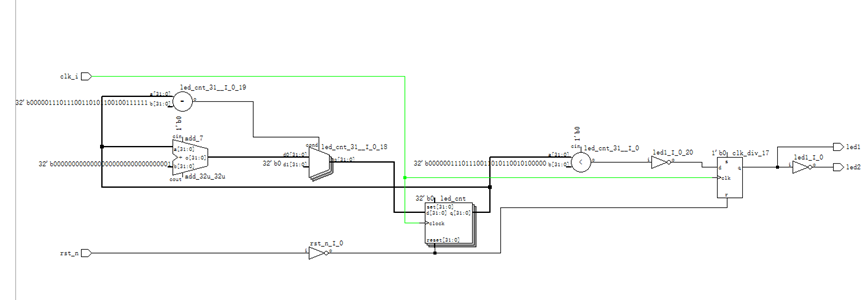

这是一段没有任何问题的代码，综合前的电路结构图如下所示：
在这里插入图片描述

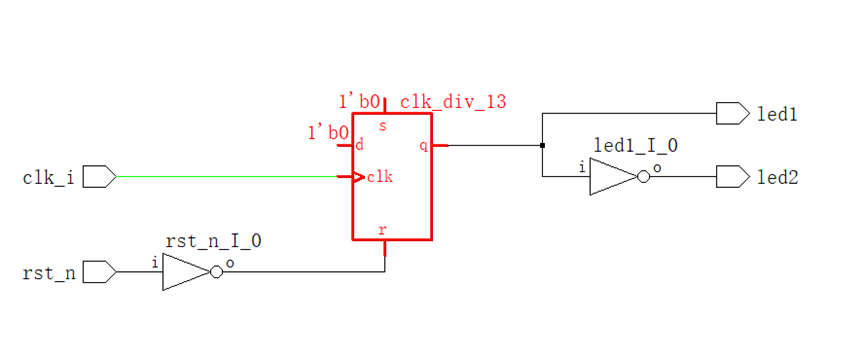

如果我把代码中 reg[31:0] led_cnt=0; 修改为 reg[23:0] led_cnt=0; 这时SpreadSheet View中会显示引脚led1、led2为Unconnected，此时综合前的电路结构图如下所示，由于led_cnt的位宽小于常量125_000_000所以clk_div恒为0，综合工具把这里的代码直接优化成如下图所示的电路结构。也就是这个隐蔽的问题造成了显示unconnected的情况。
在这里插入图片描述

5.Lattice文档说明

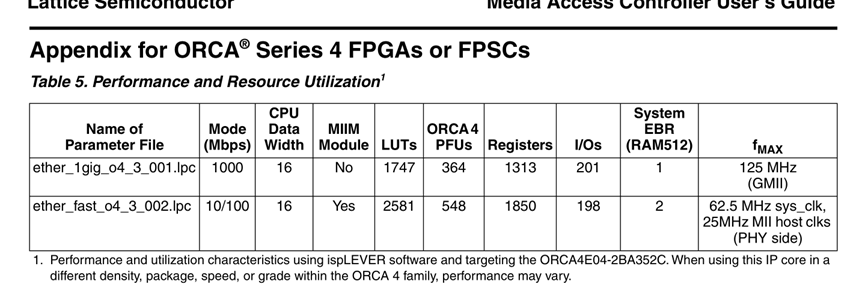

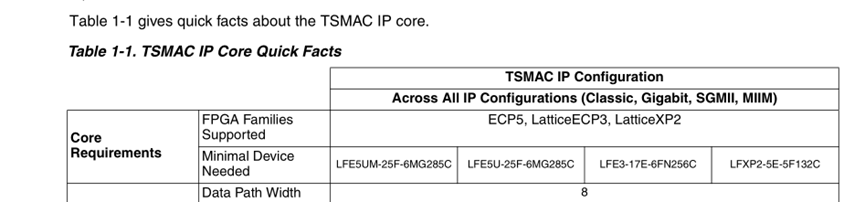

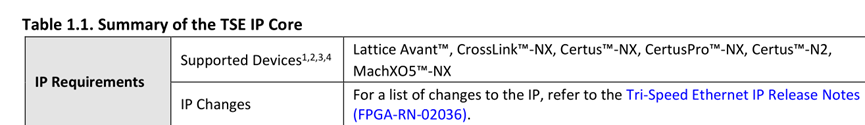

Lattice的发展过程中更新迭代了很多产品，就目前而言，一个IP核可能有三份文档，应用在不同的平台。以tri speed ethernet mac ip为例，他有三个文档，不同的文档适用不同的产品类型，大致是远古时代的ispLever开发的ORCA系列，还有latticeECP系列，以及新一代的其他器件。开发IP的时候需要找对应的文档开发，有些区别不大，但有的甚至信号名称都不一样。
