视觉采集模块的用法

一、图像源模块用法

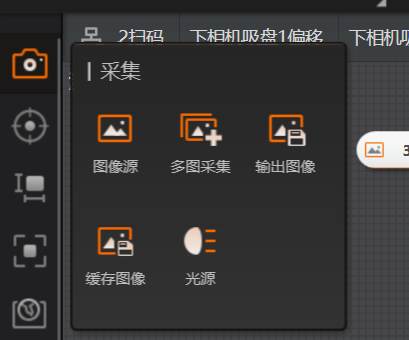

采集模块中最基础的单元就是图像源模块，其中图像的输入方式包括相机输入、本地图像、SDK三种。

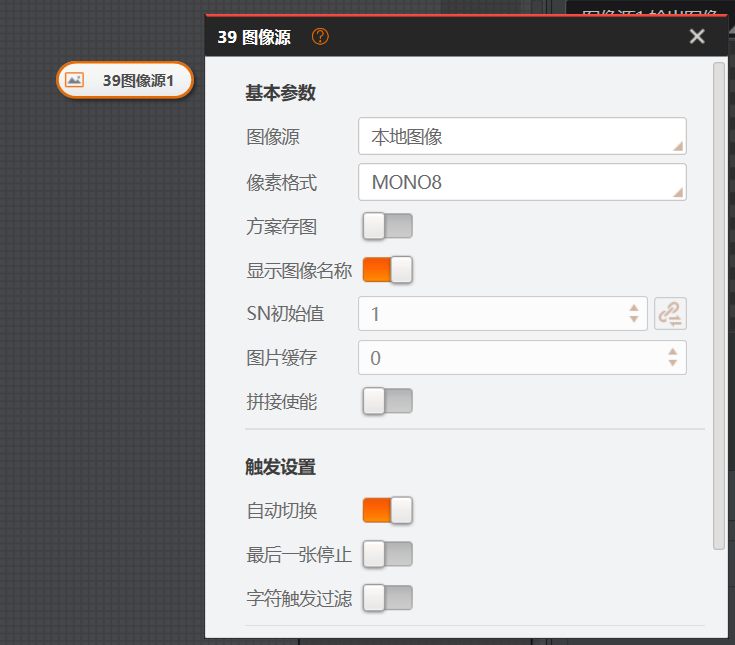

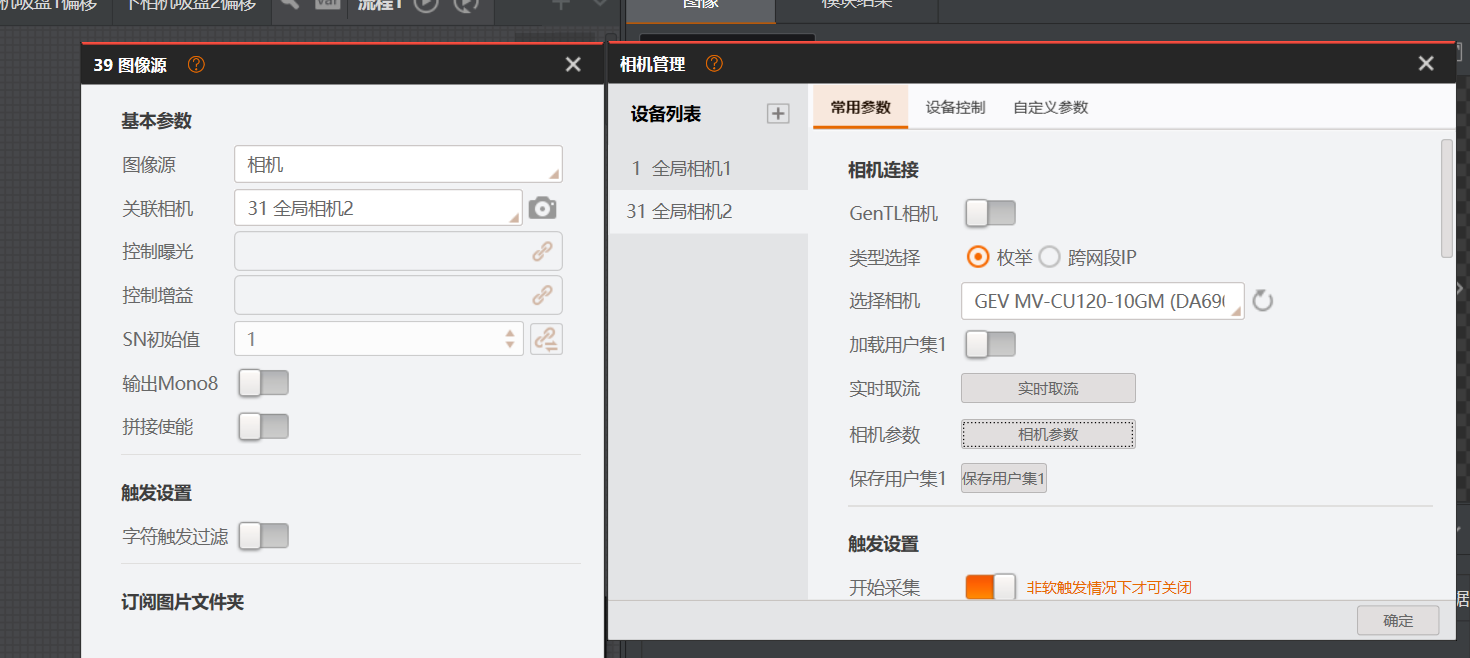

添加图像源后，需要对内部的参数进行对应的配置，正常我们连接相机后图像源选择我们对应的连接相机。

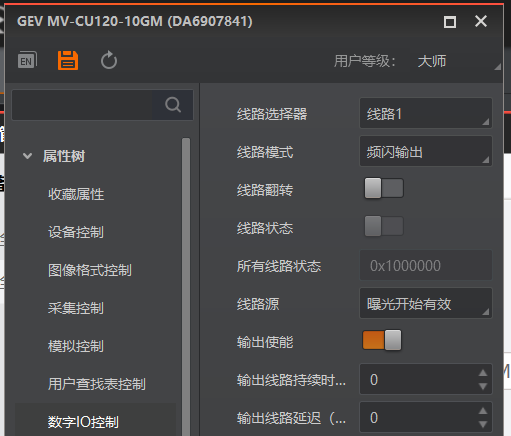

配置所需要的相机参数，主要的参数是数字IO控制、IO输出控制。

线路选择相机对应的光源控制器，线路翻转控制的是光源的常亮或者常暗，这里输出使能必须打开。

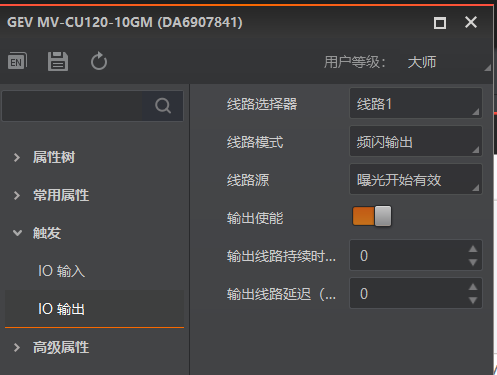

将IO输出这边，光源控制模式改为频闪输出（拍照一下打一次光），输出使能必须打开。

二、输出图像模块的用法

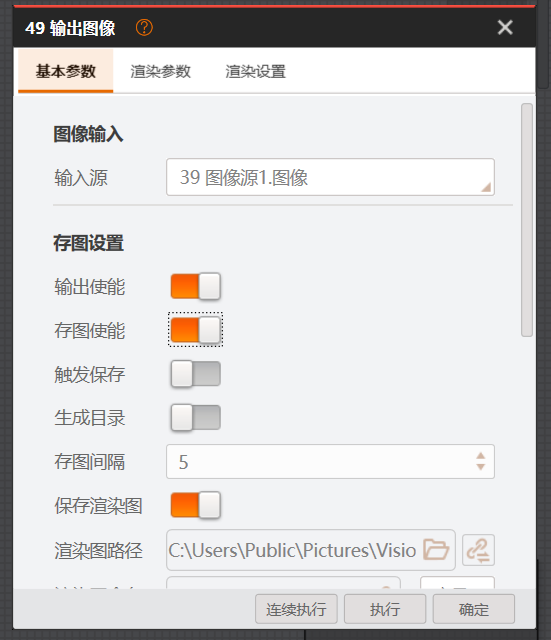

输出图像的主要作用就是把相机拍照的图像或经过软件处理过后的图像保存下来，想要存储图像必须先把模块内的存图使能打开。

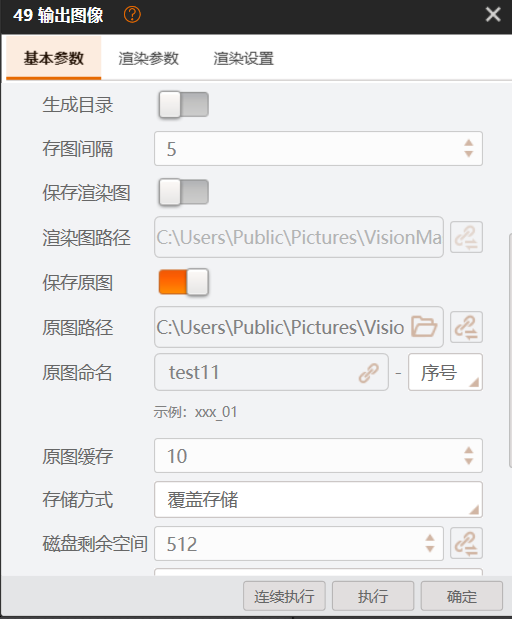

  注意使用输出图像模块时一定要进行原图的命名，不进行命名则模块会报错
