综合布线系统的连接件密密麻麻，如何快速定位部件位置-网络分线箱，CAD快速看图软件的【文字查找】功能，能快速统计工程量——比如输入“FD”就能一键标记所有网络分线箱，高效省时，是智能化工程计量的实用技巧。
一、综合布线系统
综合布线系统能使数据、语音、图像设备和交换设备相连接，也能与其他信息管理系统相连，并能使这些设备与外部通信网络相连接。综合布线系统包括传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
二、连接件
连接件是综合布线系统中各种连接设备的统称。连接件在综合布线系统中按其使用功能来划分：
- 配线设备：如配线架（箱、柜）等。
- 交接设备：如配线盘（交接间的交接设备）等。
- 分线设备：有电缆分线盒、光纤分线盒。
不包括某些应用系统对综合布线系统用的连接硬件，也不包括有源或无源电子线路的中间转换器或其他器件（如局域网设备、终端匹配电阻、阻抗匹配变量器、滤波器和保护器件）等。

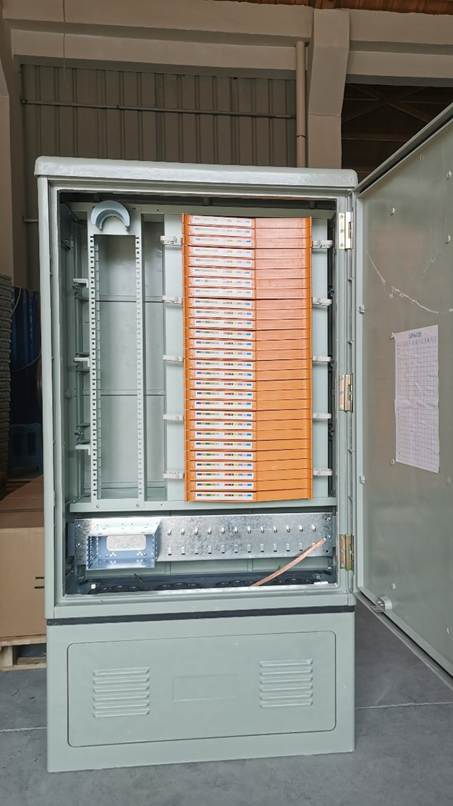

- 光纤交接箱
光纤交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的减缓设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

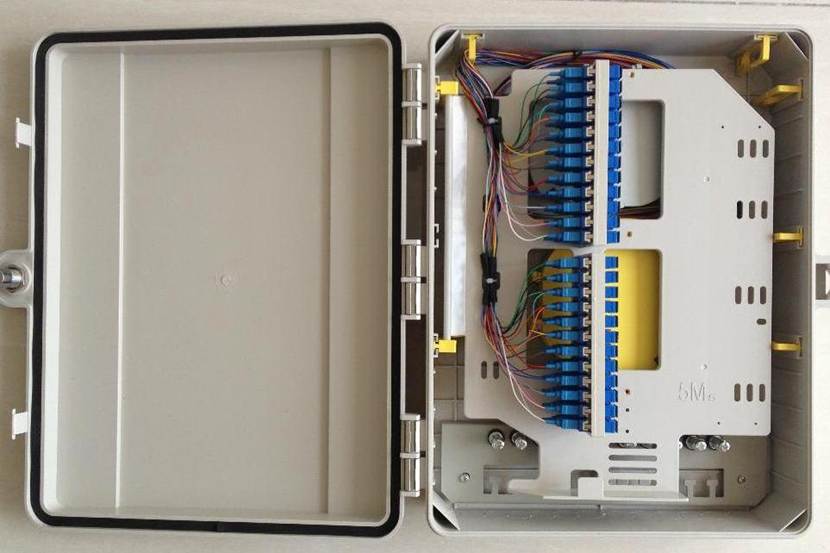

- 光缆分光分纤箱

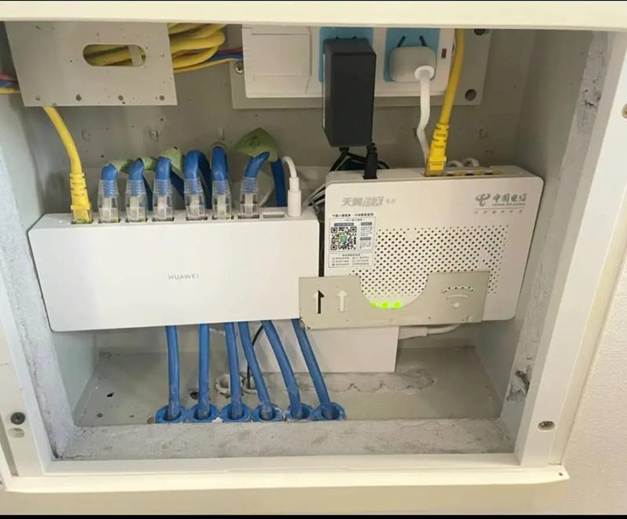

- 住户弱电布线箱

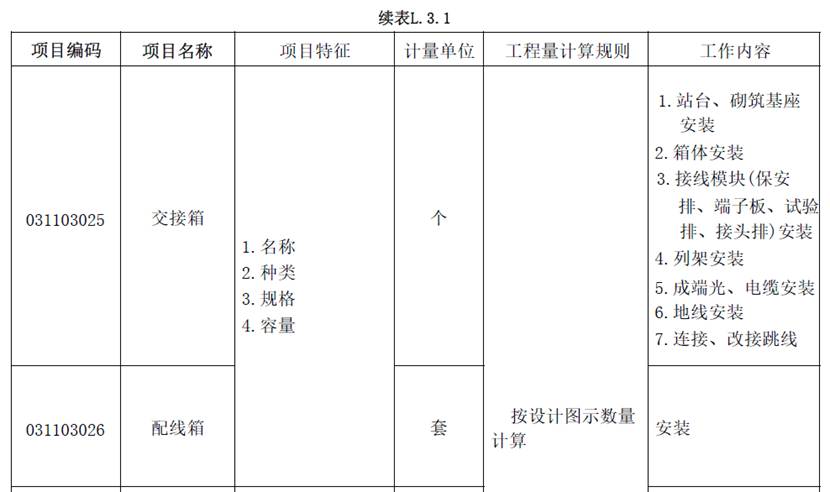

四、光纤交接箱、配线箱计量规则
五、实例分析
1.计算某住宅楼的网络分线箱（FD箱）工程量，观察系统图和平面图。
2.用CAD快速看图查看图纸并计量

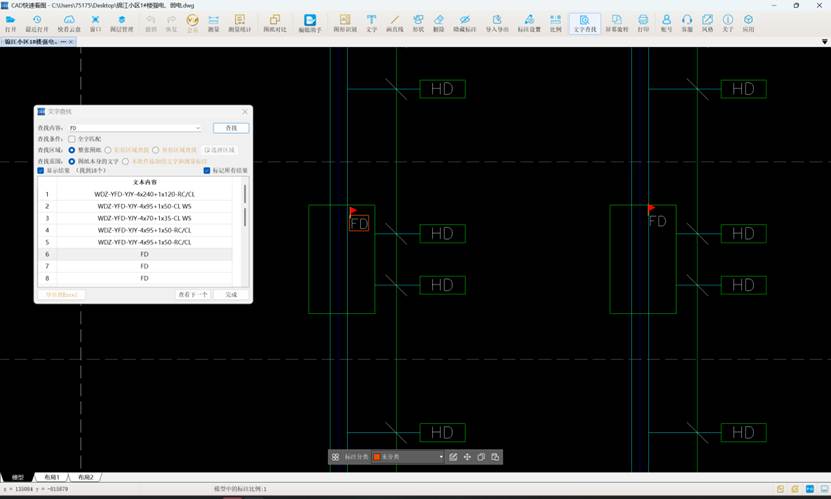

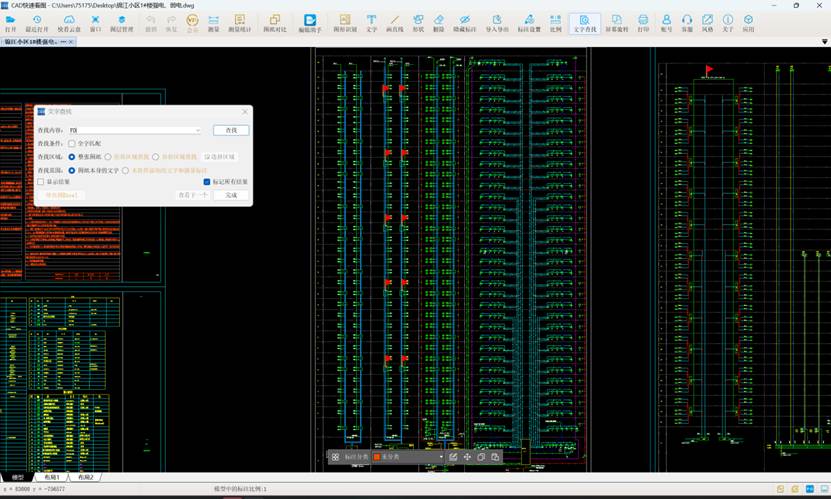

使用软件的【文字查找】功能，输入“FD”，搜到FD箱所在系统图的位置，用滚轮放缩图纸，观察标记的个数，得到FD箱的数量为10.
其他只能弱电器具也可采用同样的方法进行计量，此处不再赘叙。
综合布线系统的网络分线箱可用CAD快速看图的【文字查找】功能快速标记计量，非常方便。
