一分钟了解EtherCAT 分支器
型号：SG-ECAT-HUB_4
一、功能概述
1.1 设备简介

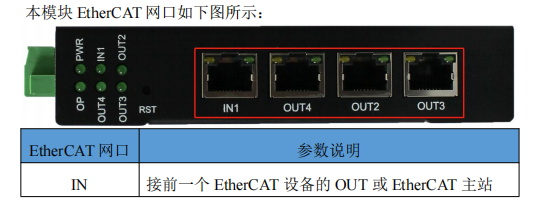

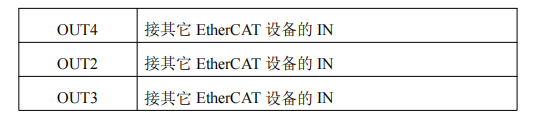

4 个 EtherCAT 网口，一进三出，RJ45；
数据帧处理顺序 IN→OUT4→OUT2→OUT3;
支持多种拓扑结构，包括线型、星型、树型等；
支持 64 位分布时钟，支持 DC 同步；
DC24V 供电；

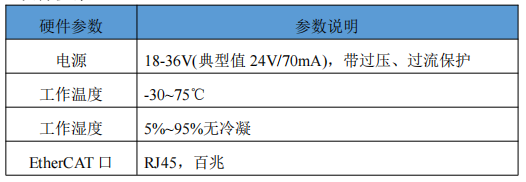

1.2 硬件参数
二、硬件说明
2.1 电源接口

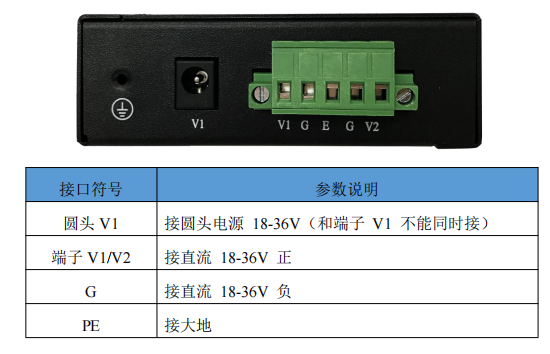

本模块电源接口如下图所示，支持压线端子接法和圆头电源接法，支持双电
源冗余供电，支持 18-36V 输入：
2.2 指示灯定义
本模块六个指示灯如下图所示：
